实验三 空间分析

  • 格式：doc
  • 大小：3.81 MB
  • 文档页数：23

本科生实验（实习）报告

学 院： 资源与环境学院

班 级： 2011级地理信息系统

学年学期： 2013--2014 学年 二 学期

课程名称： 专题地图编制

学 号： 2011083058

姓 名： 王耀斌

指导教师： 付彩菊

实验五、空间分析基本操作

一、实验目的

1. 了解基于矢量数据和栅格数据基本空间分析的原理和操作。

2. 掌握矢量数据与栅格数据间的相互转换、 栅格重分类(Raster Reclassify)、 栅格计算－查询符合条件的栅格(Raster Calculator)、 面积制表（Tabulate Area）、 分区统计(Zonal Statistic)、 缓冲区分析(Buffer) 、采样数据的空间内插(Interpolate)、

栅格单元统计（Cell Statistic）等空间分析基本操作和用途。

3. 为选择合适的空间分析工具求解复杂的实际问题打下基础。

二、实验准备

预备知识：

空间数据及其表达

空间数据（也称地理数据）是地理信息系统的一个主要组成部分 。空间数据是指以地球表面空间位置为参照的自然、社会和人文经济景观数据，可以是图形、图像、文字、表格和数字等。它是GIS所表达的现实世界经过模型抽象后的内容，一般通过扫描仪、键盘、光盘或其它通讯系统输入GIS。

在某一尺度下，可以用点、线、面、体来表示各类地理空间要素。

有两种基本方法来表示空间数据：一是栅格表达; 一是矢量表达。两种数据格式间可以进行转换。

空间分析

空间分析是基于地理对象的位置和形态的空间数据的分析技术，其目的在于提取空间信息或者从现有的数据派生出新的数据，是将空间数据转变为信息的过程。

空间分析是地理信息系统的主要特征。空间分析能力（特别是对空间隐含信息的提取和传输能力）是地理信息系统区别与一般信息系统的主要方面，也是评价一个地理信息系统的主要指标。

空间分析赖以进行的基础是地理空间数据库。

空间分析运用的手段包括各种几何的逻辑运算、数理统计分析，代数运算等数学手段。

空间分析可以基于矢量数据或栅格数据进行，具体是情况要根据实际需要确定。

空间分析步骤

根据要进行的空间分析类型的不同，空间分析的步骤会有所不同。通常，所有的空间分析都涉及以下的基本步骤，具体在某个分析中，可以作相应的变化。

空间分析的基本步骤:

a) 确定问题并建立分析的目标和要满足的条件

b) 针对空间问题选择合适的分析工具

c) 准备空间操作中要用到的数据。

d) 定制一个分析计划然后执行分析操作。

e) 显示并评价分析结果

空间分析实际上是一个地理建模过程，它涉及：问题的确定、使用哪些空间分析操作、评价数据、以合适的次序执行一系列的空间分析操作、显示及评价分析结果。

实验数据：

实验数据包括：Slope1（栅格数据），Landuse （栅格数据）, landuse92,r5yield,emidalat

街道图层AIOStreets和城市地籍图层：AIOZonecov

气温.shp,YNBoundary.shp (云南省的边界) 三、实验内容及步骤

1、 用任意多边形剪切栅格数据(Landuse)；（用掩膜工具和栅格计算器分别实现）。

2、栅格重分类(Raster Reclassify)

将坡度栅格数据Slope1重新分为5类：0 – 8 、8 – 15 、15 – 25 、25 – 35、 35

度以上。

3、栅格计算－查询符合条件的栅格(Raster Calculator)

在坡度栅格数据Slope1中找出坡度在25度以下的区域。

4、面积制表（Tabulate Area）

通过面积制表工具，利用Slope1重分类结果图和Landuse92（土地利用类型图），获取各地类各坡度统计表。（如下表）

5、分区统计(Zonal Statistic)

基于栅格图层 r5yield (粮食产区分类图)和栅格Organic(土壤有机质含量分布图)，利用 “区域统计到表”分析工具，统计不同粮食产区的有机质最大值，最小值，均值等，如下表：

6、缓冲区分析(Buffer)

加载街道图层AIOStreets和城市地籍图层：AIOZonecov （地图单位为：米）

对街道名称[STR_NAME]为CYPRESS的街道建立50米缓冲区。然后根据位置选择，找出与 街道“CYPRESS”的50米缓冲区相交的地块。

7、采样数据的空间内插(Interpolate)

数据：气温.shp 中有两个字段 Y01 Y02 记录的是16个气象观测站，2001年和2002年的年平均气温，下面要通过空间内插的方法（样条函数）将点上的数据扩展到连续的空间上，分别得到2001年和2002年气温空间分布图。 YNBoundary.shp 是云南省的边界

2001年气温空间分布图

2002年气温空间分布图

8、栅格单元统计（Cell Statistic）

在上一步的基础上进行，根据2001年和2002年的年平均气温得到多年平均气温空间分布图，利用“像素统计”功能得到“2001、2002年间平均气温空间内插”。

合集下载

GIS实验报告(正式版)

GIS实验报告(正式版)

实验报告

2016 至

2017

学年第

1

学期

课程名称： 地理信息系统

院（系）: 地理与城乡规划学院

专 业： 地理科学

班 级： 地理141

学 号： 20140203050126

学生姓名： 王兴永

2016年 12 月 12日

.

. 兰州城市学院实验报告

院 系：地理与城乡规划学院

姓名 王兴永 学号 20140203050126 专业、班级 地理141

课程名称 地理信息系统 实验室名称 地理信息系统

实验室

实验名称 实验一 ArcGIS软件认识

日期、时间 2016年11月7日 .

.

一、实验目的和要求

ArcGIS软件的认识及简单的运用；

二、实验内容

对甘肃地图栅格数据进行转换，并对图层进行要素创建；

三、实验数据及环境

甘肃省行政区纸质扫描图、ArcMap软件

四、操作方法与实验步骤

1、新建数据 打开ArcCatalog，新建“个人地理数据库.mdb”，在该数据库下新建“要素类”，包括点要素县和市、线要素道路以及多边形要素行政区。

2、添加甘肃省行政区纸质扫描图，打开“编辑器”，点击“创建要素”对话框，对行政区进行要素创建，点击编辑器工具条中的“裁剪面工具”按钮，围绕甘肃省省界线进行裁剪，双击完成裁剪操作，如图1.

3、打开行政区的属性对话框，在“显示”选项卡中将透明度调整为50%，按上一步的操作，将甘肃省的市级甚至县级行政区裁剪出来，双击完成操作。

4、打开图层县的属性表，新建字段“县”；对图层县进行创建要素，参照纸质扫描图层，每编辑一个点就在属性表的新字段中做出标记，直至编辑完所有的县。

5、仿照上一步，对市进行相同的编辑操作。

6、对图层县、图层市的样式以及系统符号进行适当的调整；打开图层行政区的属性对话框，在“符号系统”中选择“唯一值”，选择任意字段，调整色带，添加所有值，应用关闭。

实验三：栅格数据分析-学校选址综述.doc

实验三：栅格数据分析-学校选址综述.doc

GIS空间分析原理与方法 实验一

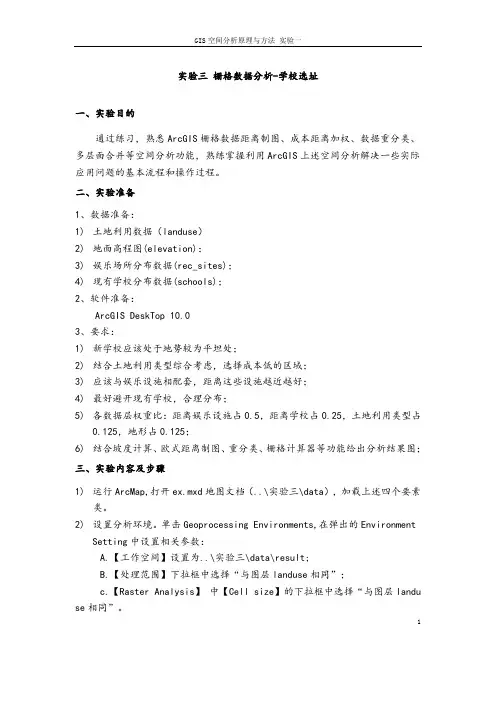

1 实验三 栅格数据分析-学校选址
