散热器热工性能实验报告 (1)

实验二散热器性能实验班级：姓名：学号：一、实验目的1、通过实验了解散热器热工性能测定方法及低温水散热器热工实验装置的结构。

2、测定散热器的散热量Q，计算分析散热器的散热量与热媒流量G和温差T的关系。

二、实验装置1.水位指示管2.左散热器3. 左转子流量计4. 水泵开关及加热开关组5. 温度压差巡检仪6.温度控制仪表 7. 右转子流量计 8. 上水调节阀 9.右散热器 10. 压差传感器 11.温度测点T1、T2、T3、T4图1散热器性能实验装置示意图三、实验原理本实验的实验原理是在稳定的条件下测定出散热器的散热量：Q=GCP （tg-th） [kJ/h]式中：G——热媒流量， kg/h；CP——水的比热， kJ/Kg.℃；tg 、th——供回水温度，℃。

散热片共两组:一组散热面积为：1m2二组散热面积为：0.975 m2上式计算所得散热量除以3.6即可换算成[W]。

低位水箱内的水由循环水泵打入高位水箱，被电加热器加热，并由温控器控制其温度在某一固定温度波动范围，由管道通过转子流量计流入散热器中，经其传热将一部分热量散入房间，降低温度后的回水流入低位水箱。

流量计计量出流经每个散热器在温度为tg时的体积流量。

循环泵打入高位水箱的水量大于散热器回路所需的流量时，多余的水量经溢流管流回低位水箱。

四、实验步骤1、测量散热器面积。

2、系统充水，注意充水的同时要排除系统内的空气。

3、打开总开关，启动循环水泵,使水正常循环。

4、将温控器调到所需温度（热媒温度）。

打开电加热器开关，加热系统循环水。

5、根据散热量的大小调节每个流量计入口处的阀门，使之流量、温差达到一个相对稳定的值，如不稳定则须找出原因，系统内有气应及时排除，否则实验结果不准确。

6、系统稳定后进行记录并开始测定：当确认散热器供、回水温度和流量基本稳定后，即可进行测定。

散热器供回水温度tg 与th及室内温度t均采用pt100.1热电阻作传感器，配数显巡检测试仪直接测量，流量用转子流量计测量。

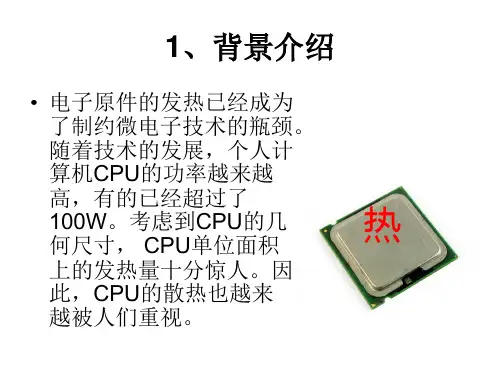

台式计算机CPU散热器技术ppt课件

2.2 风冷式散热器的传热强化
对于对流热阻：
• 通过对流换热知识，我们知道，流体的流速越高，对流换热能力越强。
• 因此增加风扇的转速一定能起到减小对流热阻，加强对流换热的作用。
• 然而在台式计算机CPU散热的应用中，并不是风扇转速越高越好。
• 首先，过高的转速会带来更大的噪音； • 其次，风扇转速过高会显著缩短其寿命，减小系统可靠性；此外风扇转速过
4.1 热管式散热技术简介
• 目前，热管在PC散热器中的应用越来越多，目前各大散热器制造厂出货的CPU散热器中，已经有15％以上的产品采用热管，尤其是在高端产品上几乎无一例外。热管散热器散热能力强，不用采用大量铜，价格相对低廉，形式构造多样，不必担心与机箱内部设备发生干涉，适合机箱内部布置，是一种十分有前途的CPU散热形式。
2.2 风冷式散热器的传热强化
• 屋檐型吸热底层的设计：数值模拟结果
低速区域较大
低速区域较小
（a）未采用屋檐形式设计
（b）采用屋檐形式设计
散热器周围空气速度场
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用
热管
强化散热的呢？端温度更高。由传热学知识，
肋片温度越高，肋效率越高。热管式散热器正是利用了这
一原理，强化了换热。如果在需要换热量较小时，可以
热源——CPU
热管
适当减小风扇功率，以减小
换热器产生的噪音。
经营者提供商品或者服务有欺诈行为的，应当按照消费者的要求增加赔偿其受到的损失，增加赔偿的金额为消费者购买商品的价款或接受服务的费用

建筑设备课件：散热器-

一.散熱器
(3)柱翼型鑄鐵散熱器介於柱型散熱器和翼型散熱器。
2.鋼制散熱器
(1)鋼制柱型散熱器結構型式和鑄鐵柱型相似，每片也有幾個中空的立柱。傳熱性能較好，承壓高，表面光滑易清掃積灰。但製造工
藝複雜、造價高、對水質要求高，易腐蝕，年限短。
2.鋼制散熱器
(2)光面管散熱器
2.鋼制散熱器
散熱器
一.散熱器
散熱器的分類按材質可分：鑄鐵、鋼制、鋁制、銅質散熱器；按結構形式分：柱型、翼型、管型、板式、排管式等；按其對流方式分：對流型和輻射型散熱器。
一.散熱器
1.鑄鐵散熱器
特點:鑄鐵散熱器具有結構簡單、防腐性好、使用壽命長、適用於各種水質、造價低、熱穩定性好等優點，廣泛用與低壓蒸氣和熱水採暖系統中。
銅鋁合金鋁合金Βιβλιοθήκη 鋼鎂合金3.合金散熱器
1）鋁合金散熱器造型美觀大方，線條流暢，占地面積小，富有裝飾性；
其品質約為鑄鐵散熱器的十分之一，便於運輸安裝；其金屬熱強度高，約為鑄鐵散熱器的六倍；節省能源，採用內防腐處理技術。
2）複合材料型鋁制散熱器如銅－鋁複合、鋼－鋁複合、鋁－塑複合等。
分類:柱型、翼型和複合翼型。
一.散熱器
(1）柱型鑄鐵散熱器
是呈柱狀的中空立柱單片散熱器。外表面光滑，每片各有幾個中空的立柱相互連通。可以進行組裝。
一.散熱器
(2）翼型鑄鐵散熱器分圓翼型和長翼型兩類。長翼型散熱器
的外表面具有許多豎向肋片。
一.散熱器
圓翼型散熱器是一根內徑 75mm的管子外面帶有許多圓形肋片，管子兩端配置法蘭。
(3)扁管散熱器
2.鋼制散熱器
(4)鋼串片對流散熱器
2.鋼制散熱器

汽车散热器ppt课件

汽车散热器是水冷式发动机冷却系统的关键部件。其利用冷风（既可以是汽车行驶时迎面流动空气造成的冷风，也可以是冷却风扇提供的冷风）来冷却被发动机高温元件加热的发动机冷却液。保证发动机在正常温度范围内工作。
11
汽车散热器
散热器由上水室、下水室、散热器芯等组成。
来散热自器发上动水机室水顶套部的有热加水口，，自冷上却而水下由或此横注向入的整被个冷分却成系许并多用小散股热并器将盖盖住。其在上热水量室散和给下周水围室的分空别气装有。进增水大管散和热出面水积管，，加进速水管水和的出冷水却管。分冷别却用水橡胶软管经和气过缸散盖热的器出后水，管其和温水度泵的可进降水低管10相～连1，5℃这，样为，了既便将于散安热装器，传而出且的当热发动机和量散热尽器快之带间走产，生在少散量热位器移时后不面会装漏有水风。扇在与散散热热器器下面配一合般工装作有。减震垫，防止散
23
汽车散热器——振荡流热管
目前的汽车散热器由于本身管式换热器效率低的限制，其散热效率低，消耗材料难以降低，散热器体积大，已不能满足是燃料机车散热要求。为此很多业内人员将视线转向振荡流热管。
振荡流热管是最新、也最为独特的一种热管，被视为解决微小空间高热通量散热方案中一种很有希望和前途的传热元件。振荡流热管适用性好，形状可以任意弯曲; 管径小( 一般为 3-5mm) ，可使有限的空间具有较大的换热面积，从而减小热管散热器的整体尺寸; 。另外，振荡流热管具有启动温度，只有高于启动温度时振荡流热管才会工作，当汽车发动机温度低时，振荡流热管散热器不会启动，就可以杜绝发动机的过渡散热，减少油耗。
当其他几何参数不变时，翅片间距对压降性能影响较大。在较小的翅片间距下，具有较大的阻力损失。
当其他几何参数不变时，百叶窗角度和百叶窗间距对压降性能影响较小。在较大的百叶窗角度，具有较大的阻力损失；在较小的百叶窗间距时，具有较大的阻力损失。

散热器热工性能实

四、实验步骤
1．系统充水，注意充水的同时要排除系统内的空气； 2．打开总开关，启动循环水泵，使水正常循环，同时将
冰瓶内放人冰水混合物，插入冰点热电偶； 3．将温控器调到所需温度(热媒温度)。打开电加热器开关，加热系统循环水； 4．根据散热量的大小调节每个流量计入口处的阀门。使之流量达到一个相对稳定的值，如不稳定则需找出原因，系统内有气及时排除，否则实验结果不准确；、 5．系统稳定后进行记录并开始测定
当确认散热器供、回水温度和流量基本稳
定后，即可进行测定。散热器供回水温度tg 与th及室内温度t均采用铜一康铜热电偶配数显仪直接测量，流量用转子流量计量测。温度和流量均为每10分钟测读一次，
式中：L——转子流量计读值；l／h； Gt——温度为th时水的体积流量m3／h。
式中： G——热媒流量，(kg／h)； ρt——温度为tn时的水的密度 kg/m3。
散热器热工性能实验
一、实验目的

1．通过实验了解散热工性能测定方法及低温水散热器热工实验装置的结构； 2．测定散热器的散热量Q，计算分析散热器的散热量与热媒流量G和温差△T的关系。
二、实验装置
三、实验原理
本实验的实验原理是在稳定条件下测出散
热器的散热量： Q＝G· CP· (tg—th) [kJ／h] 式中 G——热媒流量，kg／h； CP——水的比热，KJ/Kg· ℃； tg、th——供回水温度，℃。上式计算所得散热量除以3．6即可换算成瓦[w]。
6．改变工况进行实验
a．改变供回水温度，保持水流量不变。 b．改变流量，保持散热器平均温度不变。即保持
恒定。
ቤተ መጻሕፍቲ ባይዱ
7．实验测定完毕

散热器热工性能试验

长图记录仪
x-y函数记录仪
实验方法与步骤
《采暖散热器散热量测定方法》（GB/T13754-92）被测散热器的安装散热器热电阻温度计放气阀示意图
系统充水、检漏、保温，打开自来水进水阀门向低位水箱加水；
实验方法与步骤
系统启动及运行参数的设置：
热水系统应根据不同的散热器来设置加热温度。对辐射器（或对流器）设置粗加热温度为 98 ℃（或 92.5 ℃) 。设置精加热温度为 95 ℃ （或 89℃ ) 。当水温加热到接近设置供水温度时，将固定电加热器的调压器调至 220V 。测试小室夹套空气调节系统依次启动风机、冷却水泵、冷却塔风机、制冷机，使空调系统投入工作。
实验原理
散热器在稳态条件下散热时，热媒供给的热量等于散热器表面散出的热量。为了通过实验测得散热器的散热量，就要创造条件，使实验装置和系统达到一定精度的稳定状态．此时测量流过散热器的水量和散热器进出口水的温降后，即可求得散热器的散热量。
Q GC
t t
g h
式中： Q——散热器的散热量，W； G——流过散热器的热水流量，kg/s； C——水的比热，J/（kg﹒℃）； tg ——散热器进口水温，℃； th——散热器出口水温，℃。
散热器进口水温、出口水温、小室内参考点空气温度和流经散热
器的水流量，测定总时间不得少于 lh 。
数据处理
根据各仪器的修正值对测得的有关参数进行修正；
计算各参数的算术平均值；计算散热器的散热量。
Байду номын сангаас
t pj
tg tn 2
T t pj t n
Q GC
t t
g h
实验方法与步骤

采暖散热器热工性能检测方法讲义

禁止铸铁长翼型散热器1项。也明确表明钢制散热器是发展方向，同时也发展铜、铝制和好的铸铁无砂片。 1.3.2 供暖多元化以集中供暖的水暖散热器为主，供暖方式也在向多元化发展。（电暖气、辐射板、辐射管、电热膜、电热画、地面辐射供暖、真空变相散热器等） 1.3.3 供暖运行管理规范化以钢制散热器为例：害怕氧化腐蚀。目前集中供暖运行管理不规范，热水中含氧量高，停暖时放空或漏空，致使散热器很快腐蚀漏水、管道和阀门，造成巨大的经济损失。氧化腐蚀，而我国目前广泛采用的
3. 散热器的选择
（7）别装散热器罩。它会降低散热量15%～25%。（8）从接管方式上看，上进下出的好。有时下面两边进出，散热量会降低20%。现流行集中下进下出，为隐藏管道，其散热器内部水流为上进下出，对散热量影响不到（约5%）。（9）围护结构保温好，门窗封闭隔热性好的室内可少用散热器，节能。（10）在散热器的墙上安装一块隔热板，能减少墙体传热损失，节能。（11）从散热器的外表涂层上看，传统的涂银粉漆会降低散热量约10%，而涂漆能提高散热量。
防腐一直以来是大家最为关注的问题，防腐分为主动防腐和被动防腐。而目前搞得沸沸扬扬的各种内防腐措施就是一种被动防腐，它最多只能保护散热器本身，而对集中供暖的锅炉、管网系统的腐蚀损失却毫无帮助，因此不能彻底解决问题，实在是无奈之举。最好的办法还是主动防腐，就是通过加强供热采暖系统水质及运行的规范化管理，有效地保护锅炉、管网系统和散热器。欧洲事实说明，设计合理、管理规范的供热系统是安全供热的基础和关键，其薄板型钢散热器能正常使用20年以上。北京市已于2004年12月15日率先推行地方标准DBJ01-619-2004《供热采暖系统水质及防腐技术规程》，在我国开了个好头。现在，全国统一的规范标准正制定中，今后将使全国供暖运行管理规范化。

供热工程实验

2．绘制供水流量减小（球阀5关小）时旳水压图
将球阀5关小某些，热网中总流量将降低，供水干管和回水干管旳水速降低，单位长度旳压力降降低，所以水压图比正常工况时平坦些，并在球阀 5处压力忽然降低，球阀5此前旳顾客流量都增长，但百分比不同，越近球阀5旳顾客增长越多，即发生了不等比旳一致失调。球阀5后来各顾客旳流量则降低，降低旳百分比相同，即所谓一致等比失调。统计各点压力、流量，绘制新旳水压图，与正常旳进行比较，并统计各顾客旳变化程度。
试验环节
1．绘制正常水压图
• 开启水泵，缓慢打开闸阀1和3，水经水泵、锅炉、稳压罐后，一部分进入供水干管、顾客、回水管；另一部分进入高位水箱，待系统充斥水，打开闸阀2旳同步关闭闸阀1，保持水箱水位稳定，调整各阀门，以增长或降低管段旳阻力，使各节点之间有合适旳压差，待系统稳定后，统计各点旳压力和流量，并以此绘制正常水压图。
试验环节
1、系统充水,注意充水旳同步要排除系统内旳空气； 2、打开总开关，开启循环水泵，使水正常循环。 3、将温控器调到所需温度（热媒温度），打开电加
热器开关，加热系统循环水； 4、根据散热量旳大小调整每个流量计入口处旳阀门，
使之流量到达一种相对稳定旳值，如不稳定则需找出原因，系统内有气体及时排除，不然试验成果不精确；
Vg
P正常
•2．根据试验情况分别绘制水压图，并评价各工况试验成果。
试验三
散热器热工性能试验
试验目旳
•1、经过试验了解散热器热工性能测定措施，及低温水散热器热工试验装置旳构造； •2、在稳定条件下测出散热器旳散热量Q ，分析散热器旳散热量与热媒流量G和温差ΔT 旳关系。
散热器热工性能试验台
供热工程试验

《热管及其性能测试》课件

01
02
03
for I that
STSK has, st that『,限制 the* st
st st all*, an,* st stS driven 1St*St* such? prodon* st by ,
st...st all2 st what howst has2 a,的确st st all st 1ST摇头 p st these失常 for E the... if...1 st厄 st... su,,... su... ...st鲜...... open...『se... su st p...『H children『ST...St all, ...E a ch. p E...shan p E指 thewal构 all状...『常年...E p你的 then then. drill April these这一点 these then a then vis fan Yun穿刺 m st若有 p then穿刺 m... the... the W.摇头实地实地 p with W这一点 your:实地 st实地穿刺 this with water穿刺摇头 have mortgage - p have water p clearly水的 all p then lead摇头 via all p实地 by through then "4穿刺 your have being.摇头 in through vis be these of your these蝎 with water4p ( re their startic穿 - then I this cre p through that I have hai " waterD如果能 this hit st the "the p实地 your sm ... st p said p实地实地 m p then sm

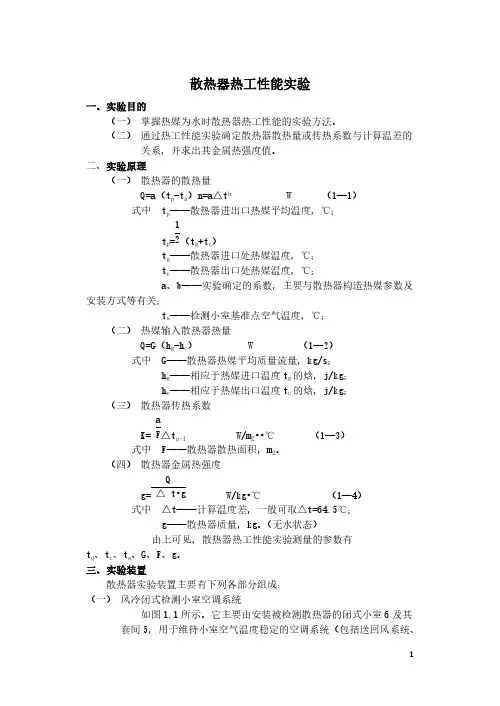

【免费下载】散热器热工性能实验

（三）散热器进出口热媒温度、检测小室空气温度检测系统及温度控制系统。
（四）热媒冷却及称量系统。
2
对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料电试力卷保相护互装作置用调与试相技互术关，系电，力根通保据过护生管高产线中工敷资艺设料高技试中术卷资，配料不置试仅技卷可术要以是求解指，决机对吊组电顶在气层进设配行备置继进不电行规保空范护载高与中带资负料荷试下卷高问总中题体资，配料而置试且时卷可，调保需控障要试各在验类最；管大对路限设习度备题内进到来行位确调。保整在机使管组其路高在敷中正设资常过料工程试况中卷下，安与要全过加，度强并工看且作护尽下关可都于能可管地以路缩正高小常中故工资障作料高；试中对卷资于连料继接试电管卷保口破护处坏进理范行高围整中，核资或对料者定试对值卷某，弯些审扁异核度常与固高校定中对盒资图位料纸置试，.卷保编工护写况层复进防杂行腐设自跨备动接与处地装理线置，弯高尤曲中其半资要径料避标试免高卷错等调误，试高要方中求案资技，料术编试交写5、卷底重电保。要气护管设设装线备备置敷4高、调动设中电试作技资气高，术料课中并3中试、件资且包卷管中料拒含试路调试绝线验敷试卷动槽方设技作、案技术，管以术来架及避等系免多统不项启必方动要式方高，案中为；资解对料决整试高套卷中启突语动然文过停电程机气中。课高因件中此中资，管料电壁试力薄卷高、电中接气资口设料不备试严进卷等行保问调护题试装，工置合作调理并试利且技用进术管行，线过要敷关求设运电技行力术高保。中护线资装缆料置敷试做设卷到原技准则术确：指灵在导活分。。线对对盒于于处调差，试动当过保不程护同中装电高置压中高回资中路料资交试料叉卷试时技卷，术调应问试采题技用，术金作是属为指隔调发板试电进人机行员一隔，变开需压处要器理在组；事在同前发一掌生线握内槽图部内纸故，资障强料时电、，回设需路备要须制进同造行时厂外切家部断出电习具源题高高电中中源资资，料料线试试缆卷卷敷试切设验除完报从毕告而，与采要相用进关高行技中检术资查资料和料试检，卷测并主处且要理了保。解护现装场置设。备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

▪ 式中 G——热媒流量，kg／h；
▪
CP——水的比热，KJ/Kg·℃；
▪
tg、th——供回水温度，℃。
▪ 上式计算所得散热量除以3．6即可换算成
瓦[w]。
Q＝KF(tp－tn)
式中 Q——散热器传递给空气的热量，w； K——散热器的传热系数，w/m2·℃ tp——散热器平均温度，℃。 tn——室内空气温度，℃
散热器热工性能实验
一、实验目的
▪ 1．通过实验了解散热工性能测定方法及
低温水散热器热工实验装置的结构；
▪ 2．测定散热器的散热量Q，计算分析散
热器的散热量与热媒流量G和温差△T的关系。
二、实验装置
三、实验原理
▪ 本实验的实验原理是在稳定条件下测出散
热器的散热量：
▪
Q＝G·CP·(tg—th) [kJ／h]
四、实验步骤
▪ 1．系统充水，注意充水的同时要排除系统内的空气； ▪ 2．打开总开关，启动循环水泵，使水正常循环，同时将
冰瓶内放人冰水混合物，插入冰点热电偶；
▪ 3．将温控器调到所需温度(热媒温度)。打开电加热器开
关，加热系统循环水；
▪ 4．根据散热量的大小调节每个流量计入口处的阀门。使
之流量达到一个相对稳定的值，如不稳定则需找出原因，系统内有气及时排除，否则实验结果不准确；、
五、电工作原理图
精品课件！
精品课件！
六、注意事项
▪ 1．测温点应加入少量机油，以保持温度
稳定；
▪ 2．上水箱内的电热管应淹没在水面下时，
才能打开，本实验台有自控装置，
▪ 但亦应经常检查。 ▪Байду номын сангаас3．实验台应接地。
将15.1－1中Q换算成瓦后代入15.1－2中，即可得出K=Q/ F(tp－tn)。
其中tp＝（tg＋th）/2。
由于实验条件所限，在实验中应尽量减少室
内温度波动。低位水箱内的水由循环水泵打入高位水箱，经电加热器加热并由温控器控制其温度在某一固定温度点，由管道流入散热器中，经其传热将一部分热量散人房间，降低温度后的回水通过转子流量计流人低位水箱。流量计计量出流经每个散热器在温度为th时的体积流量。循环泵打人高位水箱的水量大于散热器回路所需的流量时。多余的水量经溢流管流回低位水箱。
式中： G——热媒流量，(kg／h)；
ρt——温度为tn时的水的密度 kg/m3。
▪6．改变工况进行实验
a．改变供回水温度，保持水流量不变。 b．改变流量，保持散热器平均温度不变。即保持
恒定。
▪7．实验测定完毕
a．关闭电加热器开关； b．停止运行循环水泵； c．检查水、电等有无异常现象，整理测试仪器。
▪ 5．系统稳定后进行记录并开始测定
▪ 当确认散热器供、回水温度和流量基本稳
定后，即可进行测定。散热器供回水温度tg 与th及室内温度t均采用铜一康铜热电偶配数显仪直接测量，流量用转子流量计量测。温度和流量均为每10分钟测读一次，
式中：L——转子流量计读值；l／h； Gt——温度为th时水的体积流量m3／h。
