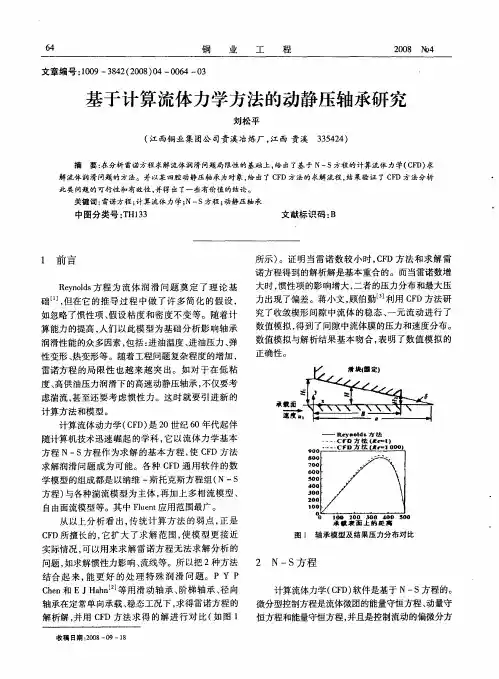

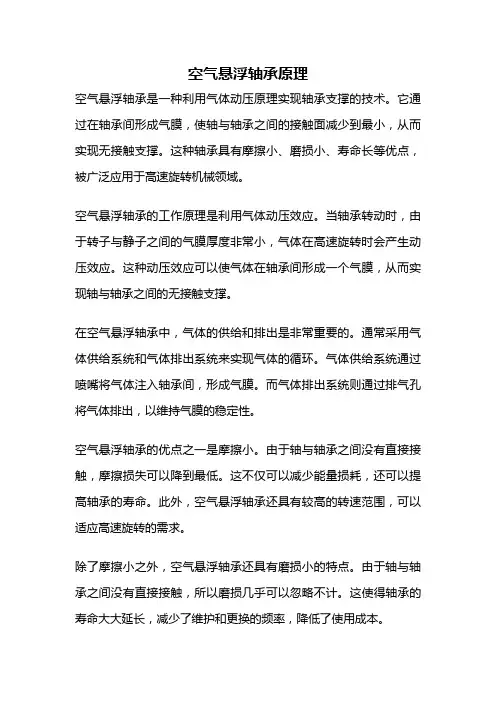

空气悬浮轴承原理空气悬浮轴承是一种利用气体动压原理实现轴承支撑的技术。
它通过在轴承间形成气膜，使轴与轴承之间的接触面减少到最小，从而实现无接触支撑。
这种轴承具有摩擦小、磨损小、寿命长等优点，被广泛应用于高速旋转机械领域。
空气悬浮轴承的工作原理是利用气体动压效应。
当轴承转动时，由于转子与静子之间的气膜厚度非常小，气体在高速旋转时会产生动压效应。
这种动压效应可以使气体在轴承间形成一个气膜，从而实现轴与轴承之间的无接触支撑。
在空气悬浮轴承中，气体的供给和排出是非常重要的。
通常采用气体供给系统和气体排出系统来实现气体的循环。
气体供给系统通过喷嘴将气体注入轴承间，形成气膜。
而气体排出系统则通过排气孔将气体排出，以维持气膜的稳定性。
空气悬浮轴承的优点之一是摩擦小。
由于轴与轴承之间没有直接接触，摩擦损失可以降到最低。
这不仅可以减少能量损耗，还可以提高轴承的寿命。
此外，空气悬浮轴承还具有较高的转速范围，可以适应高速旋转的需求。
除了摩擦小之外，空气悬浮轴承还具有磨损小的特点。
由于轴与轴承之间没有直接接触，所以磨损几乎可以忽略不计。
这使得轴承的寿命大大延长，减少了维护和更换的频率，降低了使用成本。
空气悬浮轴承的应用范围非常广泛。
它被广泛应用于高速电机、风力发电机组、离心压缩机等高速旋转机械中。
在这些应用中，空气悬浮轴承可以提供稳定的支撑力，减少机械的振动和噪音，提高机械的运行效率。
空气悬浮轴承是一种利用气体动压原理实现轴承支撑的技术。
它具有摩擦小、磨损小、寿命长等优点，被广泛应用于高速旋转机械领域。
通过合理设计气体供给和排出系统，可以实现稳定的气膜支撑，提高机械的运行效率。
空气悬浮轴承的发展将进一步推动高速旋转机械的发展，为工业领域带来更多的便利和效益。

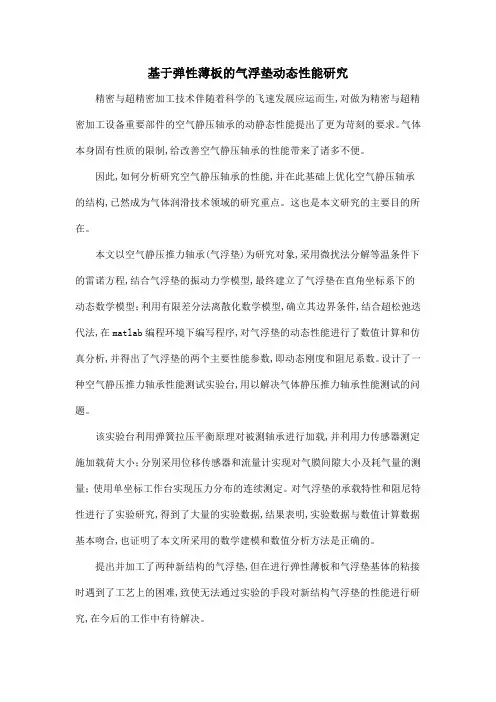

基于弹性薄板的气浮垫动态性能研究
精密与超精密加工技术伴随着科学的飞速发展应运而生,对做为精密与超精密加工设备重要部件的空气静压轴承的动静态性能提出了更为苛刻的要求。
气体本身固有性质的限制,给改善空气静压轴承的性能带来了诸多不便。
因此,如何分析研究空气静压轴承的性能,并在此基础上优化空气静压轴承的结构,已然成为气体润滑技术领域的研究重点。
这也是本文研究的主要目的所在。
本文以空气静压推力轴承(气浮垫)为研究对象,采用微扰法分解等温条件下的雷诺方程,结合气浮垫的振动力学模型,最终建立了气浮垫在直角坐标系下的动态数学模型；利用有限差分法离散化数学模型,确立其边界条件,结合超松弛迭代法,在matlab编程环境下编写程序,对气浮垫的动态性能进行了数值计算和仿真分析,并得出了气浮垫的两个主要性能参数,即动态刚度和阻尼系数。
设计了一种空气静压推力轴承性能测试实验台,用以解决气体静压推力轴承性能测试的问题。
该实验台利用弹簧拉压平衡原理对被测轴承进行加载,并利用力传感器测定施加载荷大小；分别采用位移传感器和流量计实现对气膜间隙大小及耗气量的测量；使用单坐标工作台实现压力分布的连续测定。
对气浮垫的承载特性和阻尼特性进行了实验研究,得到了大量的实验数据,结果表明,实验数据与数值计算数据基本吻合,也证明了本文所采用的数学建模和数值分析方法是正确的。
提出并加工了两种新结构的气浮垫,但在进行弹性薄板和气浮垫基体的粘接时遇到了工艺上的困难,致使无法通过实验的手段对新结构气浮垫的性能进行研究,在今后的工作中有待解决。

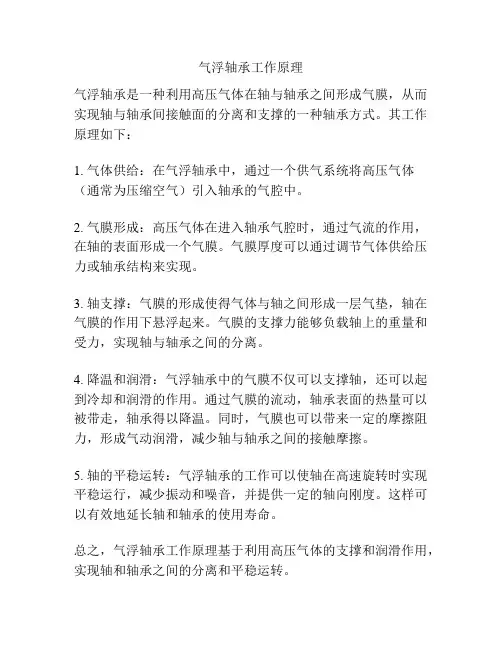

气浮轴承工作原理
气浮轴承是一种利用高压气体在轴与轴承之间形成气膜，从而实现轴与轴承间接触面的分离和支撑的一种轴承方式。
其工作原理如下：
1. 气体供给：在气浮轴承中，通过一个供气系统将高压气体（通常为压缩空气）引入轴承的气腔中。
2. 气膜形成：高压气体在进入轴承气腔时，通过气流的作用，在轴的表面形成一个气膜。
气膜厚度可以通过调节气体供给压力或轴承结构来实现。
3. 轴支撑：气膜的形成使得气体与轴之间形成一层气垫，轴在气膜的作用下悬浮起来。
气膜的支撑力能够负载轴上的重量和受力，实现轴与轴承之间的分离。
4. 降温和润滑：气浮轴承中的气膜不仅可以支撑轴，还可以起到冷却和润滑的作用。
通过气膜的流动，轴承表面的热量可以被带走，轴承得以降温。
同时，气膜也可以带来一定的摩擦阻力，形成气动润滑，减少轴与轴承之间的接触摩擦。
5. 轴的平稳运转：气浮轴承的工作可以使轴在高速旋转时实现平稳运行，减少振动和噪音，并提供一定的轴向刚度。
这样可以有效地延长轴和轴承的使用寿命。
总之，气浮轴承工作原理基于利用高压气体的支撑和润滑作用，实现轴和轴承之间的分离和平稳运转。

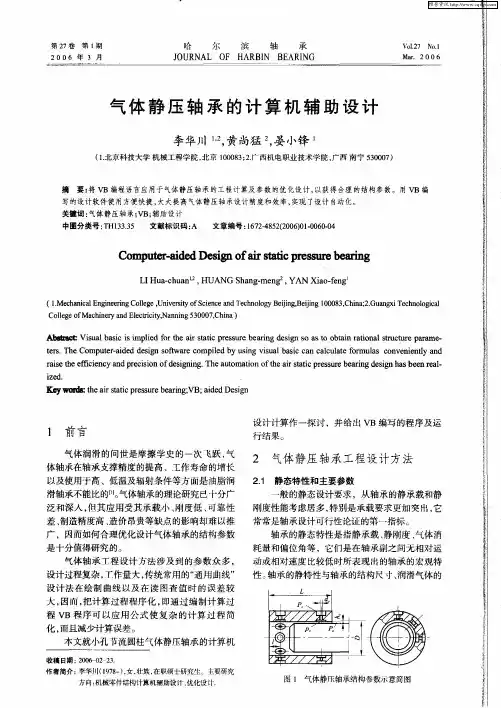

空气静压气浮轴承工作原理气体静压轴承是滑动轴承形式当中的一种，其结构和工作原理与液体滑动轴承类似，不同的是采用气体(多为空气)作为润滑介质。
当外部压缩气体通过节流器进入轴承间隙，就会在间隙中形成一层具有一定承载和刚度的润滑气膜，依靠该气膜的润滑支承作用将轴浮起在轴承中。
对于气体静压轴承，采用外压供气是其基本工作方式，节流器是其结构的关键，而主轴工作时因自重和载荷出现的偏心则建立起轴承相应的承载和刚度加工中心机制。
以径向供气的静压气浮轴承为例，径向孔式静压气体轴的气流通道主要由节流孔和轴承径向间隙两部分组成，节流孔是使外部加压气体进入轴承间隙前，产生节流效果、并使之形成具有一定承载能力及刚度的稳定润滑气膜的一种装置。
而轴承径向间隙则是通过改变径向间隙，调整对气流的阻抗以达到改变空气流量，进而影响上游来流条件，改变节流孔出口压力Pr，在轴承腔内建立起新的平衡。
两者的宏观表现均是对流体产生阻抗，使来流压力不断降低，因此，有类似电学欧姆定律的规律。
将图4-1的气浮轴承模型类比图4-2的电阻模型。
压缩空气以供气压力只:由供气通道经节流小孔进入气腔，通过气膜流出，当通道横截面积减小时，气流速度加快，剪切速率会增加，由于气体的粘性，气体的内摩擦会消耗其动能，经过节流小孔后气体压力值减小，即气腔中压力Pr，小于供气压力凡。
同理由于气膜厚度很小，空气在气膜中流动时的剪切速率很大，所以气体由气腔流经气膜时，压力会有再次损失，即环境压力Po低于气腔压力Pr。
我们将节流小孔和气膜这些小截面通道对气流的阻碍作用称为阻抗，将节流小孔的阻抗记为Rg，记气膜的阻抗为Rh。
那么，空气流动的过程与电流流经两个串联的电阻非常相似，其中，气流对应于电流，阻抗对应于电阻，气体压力对应于电压。
未通压缩空气前，由于滑动件的自重与载荷的作用:支承件与滑动件相互贴合:气膜厚度h为零。
此时气膜的阻抗Rh趋于无穷大，气腔压力只，趋近于供气压力Ps;当供气压力与气腔面积之乘积值超过载荷F时，滑动件浮起，气膜形成，气腔压力只，低于供气压力凡滑动件在气膜压力的支承下达到平衡。
空气静压气浮轴承工作原理气体静压轴承是滑动轴承形式当中的一种，其结构和工作原理与液体滑动轴承类似，不同的是采用气体(多为空气)作为润滑介质。
当外部压缩气体通过节流器进入轴承间隙，就会在间隙中形成一层具有一定承载和刚度的润滑气膜，依靠该气膜的润滑支承作用将轴浮起在轴承中。
对于气体静压轴承，采用外压供气是其基本工作方式，节流器是其结构的关键，而主轴工作时因自重和载荷出现的偏心则建立起轴承相应的承载和刚度加工中心机制。
以径向供气的静压气浮轴承为例，径向孔式静压气体轴的气流通道主要由节流孔和轴承径向间隙两部分组成，节流孔是使外部加压气体进入轴承间隙前，产生节流效果、并使之形成具有一定承载能力及刚度的稳定润滑气膜的一种装置。
而轴承径向间隙则是通过改变径向间隙，调整对气流的阻抗以达到改变空气流量，进而影响上游来流条件，改变节流孔出口压力Pr，在轴承腔内建立起新的平衡。
两者的宏观表现均是对流体产生阻抗，使来流压力不断降低，因此，有类似电学欧姆定律的规律。
将图4-1的气浮轴承模型类比图4-2的电阻模型。
压缩空气以供气压力只:由供气通道经节流小孔进入气腔，通过气膜流出，当通道横截面积减小时，气流速度加快，剪切速率会增加，由于气体的粘性，气体的内摩擦会消耗其动能，经过节流小孔后气体压力值减小，即气腔中压力Pr，小于供气压力凡。
同理由于气膜厚度很小，空气在气膜中流动时的剪切速率很大，所以气体由气腔流经气膜时，压力会有再次损失，即环境压力Po低于气腔压力Pr。
我们将节流小孔和气膜这些小截面通道对气流的阻碍作用称为阻抗，将节流小孔的阻抗记为Rg，记气膜的阻抗为Rh。
那么，空气流动的过程与电流流经两个串联的电阻非常相似，其中，气流对应于电流，阻抗对应于电阻，气体压力对应于电压。
未通压缩空气前，由于滑动件的自重与载荷的作用:支承件与滑动件相互贴合:气膜厚度h为零。
此时气膜的阻抗Rh趋于无穷大，气腔压力只，趋近于供气压力Ps;当供气压力与气腔面积之乘积值超过载荷F时，滑动件浮起，气膜形成，气腔压力只，低于供气压力凡滑动件在气膜压力的支承下达到平衡。
BI YE SHE JI （20_ _届）气体动压径向轴承性能设计计算摘要早在1854年，法国人G.A.伊恩就提出过用气体作润滑剂的设想。
1896年第一个空气轴承问世。
1913年英国人W.J.哈里森发表气体润滑轴承流体动力学分析的论文。
50年代以来，气体轴承的应用逐步扩大，并受到广泛和深入的研究。
气体润滑的主要特征表现为气体的可压缩性,因此可压缩流体雷诺方程是气体轴承性能计算的基本方程,这个非线性偏微分方程仅对于特殊的间隙形状才可能求得解析解,而对于一般的气体润滑问题,无法用解析方法求得精确解。
在气体轴承的性能计算中,通常使用近似解法或数值解法。
数值解法所得到的计算结果与实验结果更为接近,所以被广泛采用。
最常用的数值方法是有限差分法、有限元法和边界元。
本课题采用的是有限差分法。
本课题研究通过有限差分法和迭代法则来解气体润滑的雷诺方程，然后通过MATLAB编程来求解不同转速下的压力分布。
本课题选取的轴承转速是10000r/min 到100000r/min,迭代精度是1×10-9。
通过试验可以发现，气体轴承的承载力较小，而且随着转速的增加，轴承的承载力也随之增加。
关键词：气体轴承，雷诺方程，有限差分，迭代法则，MATLABDesign and calculation of the performance of the gas dynamic radialbearingAbstractEarly in 1854,the French G A Lan had proposed that use gas for lubricant.In 1896,the first air bearing published.1913,WJ harrion published the paper of gas lubricating bearing fluid dynamics analysis.Since the 1950s, application of the gas bearing is gradually expanded,and be in-depth researched.The main characteristics of gas lubrication performance is the gas compressibility,therefore compressible fluid Reynolds equation is the performance calculation basic equations of a gas bearing,the nonlinear partial differential equations can get analytical solution only for special clearance shape,but for the average gas lubricating problem, can not use analytical method for the exact solution.It often use approximate solution or numerical solution in gas bearing performance computing.Numerical solution obtained results is more close to the experimental results,so be widely adopted.The most commonly used numerical method is finite difference method, the finite element method and the boundary element.This subject adopt the finite difference method.This topic research through the finite difference method and iterative methodologies to solve the Reynolds equation of gas lubricating .Then through MATLAB programming to solve the pressure distribution under different speed . This topic selection of bearing speed is 10000r/min to 100000r/min ,Iterative precision is 1 x 10-9.Experiments have found that the bearing capacity of gas bearing is smaller , and as speed increase, bearing capacity also will increase .Keywords：Gas lubricating ，Reynolds equation ，Finite difference ，Iterative law，MATLAB.目录摘要 (Ⅰ)Abstract (Ⅱ)1 绪论.............................................. 错误!未定义书签。
