机械加工工艺过程例子定稿版

第十八页，共29页。
第十九页，共29页。
接盘(jiē pán)加工工艺规 程卡片
工序号 工种 工 序 内 容
加工简图
设备
1
锻
锻造毛坯
三爪自定心卡盘夹
小端，粗车大端面
2
车 见平，粗车大外圆
至Ø96。
车床
第二十页，共29页。
工序号 工种 工 序 内 容
加工简图
调头夹大端，粗车
小端面保证总长52，
3
第三页，共29页。
传动轴工艺规程
(guīchéng)卡片
工 序
工 种
工序内容
加工简 图
设 备
1
下 料
圆钢ø60×265
锯 床
车一端面见平；调 2 车 头，车另一端面保
证总长259。
车 床
3
车
钻一端中心孔；钻 另一端中心孔。
车 床
第四页，共29页。
工工 序种
工序内容
加工简 图
设 备
用尾架顶尖顶住，粗
10
铣
深度比图样规定尺 寸多铣0. 25mm,作
为磨削的余量。
加工简图
设 备
铣 床
11 钳 修研两端中心孔
车 床
第九页，共29页。
工工 序种
工序内容
加工简图
设 备
磨外圆Q,M,并用砂
轮端面靠磨台肩H,1,
12 磨 调头，磨外圆N，尸， 靠磨台肩G。
外 圆 磨 床
13 检
检验
第十页，共29页。
2.中间轴机械加工工艺规程 中间轴的材料(cáiliào)为45号钢，生 产批量为600件，中间轴如下图：
第十三页，共29页。
工序号 工序名称

机械加工工艺过程及工序卡片模板一、工艺规划工艺规划是在设计任务和制造要求的基础上，确定产品的加工工艺和加工工序的流程，具体步骤如下：1.了解产品的使用功能、要求以及材料的特性，确定最佳的加工方法和加工工艺。

2.绘制产品的工艺流程图，包括加工工序、顺序和设备选择等。

3.制定加工工艺卡，记录每个加工工序的详细信息，包括工具刀具的选择、加工参数等。

二、技术准备技术准备包括原材料准备、机床设备准备和工装量具准备等，具体步骤如下：1.检查原材料的规格、质量和数量是否符合要求，如有问题及时采取补救措施。

2.检查机床设备的运行状态和性能，确保设备正常运行。

3.准备需要的工装量具，确保其准确性和可靠性。

三、加工操作加工操作是根据工艺规划和技术准备的要求，对原材料进行加工操作，具体步骤如下：1.根据工艺流程图和加工工艺卡，按照预定的顺序进行加工工序。

2.调整和选择合适的机床设备，安装和装夹好加工零件。

3.根据加工工艺卡的要求，合理设置机床的工作参数和工装量具的位置。

4.进行切削、剪切、钻孔、磨削等加工操作，确保加工质量和加工效率。

四、检验与维护在加工过程中，需要进行产品质量的检验和设备维护，具体步骤如下：1.进行零件的尺寸和表面质量的检验，确保零件的几何精度和表面质量符合要求。

2.检查机床设备的工作状态和性能，及时发现和解决问题，确保设备的正常运行。

3.根据机床设备的维护手册，定期对设备进行清洁、润滑和维护保养，延长设备的使用寿命。

以上是机械加工工艺过程的一般步骤和主要内容。

下面是一个工序卡片的模板，供参考：工序卡片工序名称：（填写工序名称）主要工艺参数：1.切削速度：（填写切削速度，单位）2.进给速度：（填写进给速度，单位）3.切削深度：（填写切削深度，单位）刀具/工具：1.刀具名称：（填写刀具名称）2.刀尖半径：（填写刀尖半径，单位）3.刀具材料：（填写刀具材料）4.工具冷却方式：（填写工具冷却方式）夹具/工装：1.夹具类型：（填写夹具类型）2.夹具安装位置：（填写夹具安装位置）3.工装定位方式：（填写工装定位方式）检验要求：1.尺寸精度：（填写尺寸精度要求）2.表面质量：（填写表面质量要求）3.其他检验要求：（填写其他检验要求）注意事项：1.在操作中注意安全，佩戴必要的防护设备。

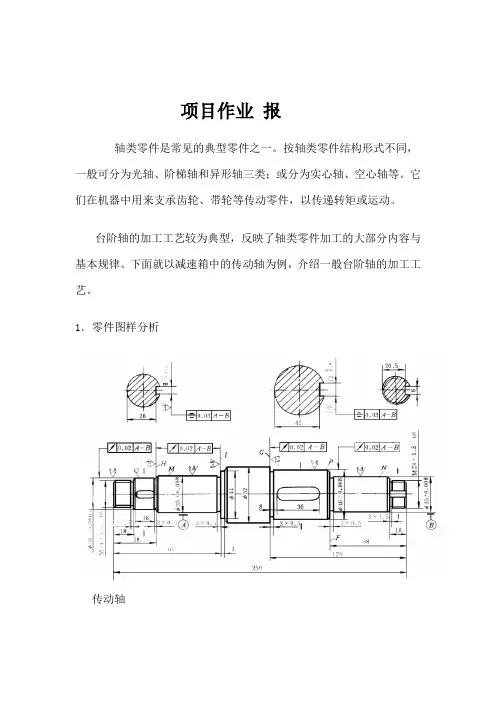

项目作业报轴类零件是常见的典型零件之一。

按轴类零件结构形式不同，一般可分为光轴、阶梯轴和异形轴三类；或分为实心轴、空心轴等。

它们在机器中用来支承齿轮、带轮等传动零件，以传递转矩或运动。

台阶轴的加工工艺较为典型，反映了轴类零件加工的大部分内容与基本规律。

下面就以减速箱中的传动轴为例，介绍一般台阶轴的加工工艺。

1．零件图样分析传动轴零件是减速器中的传动轴。

它属于台阶轴类零件，由圆柱面、轴肩、螺纹、螺尾退刀槽、砂轮越程槽和键槽等组成。

轴肩一般用来确定安装在轴上零件的轴向位置，各环槽的作用是使零件装配时有一个正确的位置，并使加工中磨削外圆或车螺纹时退刀方便；键槽用于安装键，以传递转矩；螺纹用于安装各种锁紧螺母和调整螺母。

根据工作性能与条件，该传动轴图样(图A-1)规定了主要轴颈M，N，外圆P、Q以及轴肩G、H、I有较高的尺寸、位置精度和较小的表面粗糙度值，并有热处理要求。

这些技术要求必须在加工中给予保证。

因此，该传动轴的关键工序是轴颈M、N和外圆P、Q的加工。

2．确定毛坯该传动轴材料为45钢，因其属于一般传动轴，故选45钢可满足其要求。

本例传动轴属于中、小传动轴，并且各外圆直径尺寸相差不大，故选择￠60mm的热轧圆钢作毛坯。

3．确定主要表面的加工方法传动轴大都是回转表面，主要采用车削与外圆磨削成形。

由于该传动轴的主要表面M、N、P、Q的公差等级(IT6)较高，表面粗糙度Ra 值(Ra=0.8 um)较小，故车削后还需磨削。

外圆表面的加工方案(参考表A-3)可为：粗车→半精车→磨削。

4．确定定位基准合理地选择定位基准，对于保证零件的尺寸和位置精度有着决定性的作用。

由于该传动轴的几个主要配合表面(Q、P、N、M)及轴肩面(H、G)对基准轴线A-B均有径向圆跳动和端面圆跳动的要求，它又是实心轴，所以应选择两端中心孔为基准，采用双顶尖装夹方法，以保证零件的技术要求。

粗基准采用热轧圆钢的毛坯外圆。

中心孔加工采用三爪自定心卡盘装夹热轧圆钢的毛坯外圆，车端面、钻中心孔。

典型零件机械加工工艺与实例一、引言在制造业中，机械加工是一项至关重要的工艺，它用于将原材料加工成各种形状和尺寸的零件。

典型零件机械加工工艺是指那些在机械加工过程中常见且广泛应用的工艺方法。

本文将探讨几种典型的零件机械加工工艺，并提供实例进行说明。

二、铣削加工铣削加工是一种常见的机械加工工艺，通过旋转刀具将工件上的材料切削掉，从而得到所需形状和尺寸的零件。

铣削加工可以分为平面铣削、立铣、端铣等多种形式。

2.1 平面铣削平面铣削是将刀具与工件平行或近似平行于工件表面进行切削的加工方式。

它适用于平面、凸轮槽、直齿轮等零件的加工。

平面铣削的实例包括制作平面底座、平面销轴等。

2.2 立铣立铣是将刀具与工件垂直或近似垂直于工件表面进行切削的加工方式。

它适用于开槽、钻孔、倒角等零件的加工。

立铣的实例包括制作键槽、孔加工等。

2.3 端铣端铣是将刀具与工件端面进行切削的加工方式。

它适用于平面、凹槽、凸齿轮等零件的加工。

端铣的实例包括制作平面销轴端面、齿轮端面等。

三、车削加工车削加工是通过旋转工件，并将刀具沿工件轴向移动，将工件上的材料切削掉的加工方式。

车削加工可分为外圆车削和内圆车削两种形式。

3.1 外圆车削外圆车削是将刀具与工件外表面接触，并进行切削的加工方式。

它适用于制作轴、销轴、螺纹等零件。

外圆车削的实例包括制作轴、销轴等。

3.2 内圆车削内圆车削是将刀具放置在工件内部，并进行切削的加工方式。

它适用于制作孔、内螺纹等零件。

内圆车削的实例包括制作孔、内螺纹等。

四、钻削加工钻削加工是通过旋转刀具，使刀具的尖端与工件接触，并将工件上的材料切削掉的加工方式。

钻削加工适用于制作孔、沉孔等零件。

4.1 钻孔钻孔是将刀具的尖端放置在工件上，并进行切削的加工方式。

它适用于制作各种规格和深度的孔。

钻孔的实例包括制作螺纹孔、沉孔等。

五、铣床加工铣床加工是一种常用的机械加工工艺，它通过铣刀在工件上进行切削，得到所需形状和尺寸的零件。
