绕线电感的饱和电流

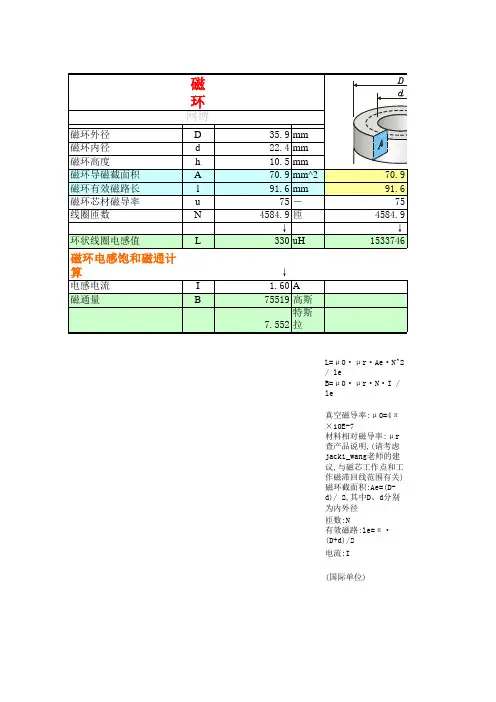

绕线电感的饱和电流是指在电感中通过的电流达到一定值时，电感的磁场无法继续增加而达到饱和状态。
饱和电流取决于电感的物理结构、材料和工作状况。
电感的饱和电流与电感芯材料的磁饱和特性有关。
电感芯材料的磁饱和是指在特定磁场强度下，材料磁化强度达到最大值，无法进一步增加的状态。
当通过电感的电流增加到饱和电流值时，芯材料的磁化强度已经达到最大值，无法再增加磁场强度，因此电感的磁场无法继续增加。
饱和电流的具体数值取决于电感的结构和材料。
一般情况下，在选择电感时，需要根据电感的工作条件、预期电流等因素来确定合适的电感饱和电流。
电感的主要参数和BEAD的主要参数
电感的主要参数：
1。
电感值（单位：亨特）；
2。
饱和电流：如果流过滤波电感的电流超过饱和电流，磁芯磁通饱和后，电感两会急剧下降，电感只相当于⼀⼩段导线，起不到滤除⼲扰的作⽤；
3。
线圈阻抗DCR。
BEAD的主要参数：
1。
阻抗[Z]@100MHz(ohm)：BEAD的单位是欧姆，⽽不是亨特，如600R@100MHz，意思就是在100MHz频率时磁珠的阻抗是600欧姆。
BEAD的DATASHEET⼀般都会提供频率和阻抗的特性曲线图，⼀般以100MHz为标准；
2。
直流电阻DCR；
3。
额定电流。
BEAD与电感相⽐，具有如下特点：
1。
⼩型化，轻量化；
2。
显著的⾼频特性和阻抗特性；
3。
低频时BEAD的电阻⽐电感⼩得多。
故BEAD滤除⾼频噪声效果显著。
BEAD属EMI器件。
DC-DC升压和降压电路电感参数选择注：只有充分理解电感在DC-DC电路中发挥的作用，才能更优的设计DC-DC电路。
本文还包括对同步DC-DC及异步DC-DC概念的解释。
DC-DC电路电感的选择简介在开关电源的设计中电感的设计为工程师带来的许多的挑战。
工程师不仅要选择电感值，还要考虑电感可承受的电流，绕线电阻，机械尺寸等等。
本文专注于解释：电感上的DC电流效应。
这也会为选择合适的电感提供必要的信息。
理解电感的功能电感常常被理解为开关电源输出端中的LC滤波电路中的L（C是其中的输出电容）。
虽然这样理解是正确的，但是为了理解电感的设计就必须更深入的了解电感的行为。
在降压转换中（Fairchild典型的开关控制器），电感的一端是连接到DC输出电压。
另一端通过开关频率切换连接到输入电压或GND。
在状态1过程中，电感会通过（高边“high-side”）MOSFET连接到输入电压。
在状态2过程中，电感连接到GND。
由于使用了这类的控制器，可以采用两种方式实现电感接地：通过二极管接地或通过（低边“low-side”）MOSFET接地。
如果是后一种方式，转换器就称为“同步（synchronus）”方式。
现在再考虑一下在这两个状态下流过电感的电流是如果变化的。
在状态1过程中，电感的一端连接到输入电压，另一端连接到输出电压。
对于一个降压转换器，输入电压必须比输出电压高，因此会在电感上形成正向压降。
相反，在状态2过程中，原来连接到输入电压的电感一端被连接到地。
对于一个降压转换器，输出电压必然为正端，因此会在电感上形成负向的压降。
我们利用电感上电压计算公式：V=L(dI/dt)因此，当电感上的电压为正时（状态1），电感上的电流就会增加；当电感上的电压为负时（状态2），电感上的电流就会减小。
通过电感的电流如图2所示：通过上图我们可以看到，流过电感的最大电流为DC电流加开关峰峰电流的一半。
上图也称为纹波电流。
根据上述的公式，我们可以计算出峰值电流：其中，ton是状态1的时间，T是开关周期（开关频率的倒数），DC为状态1的占空比。
以圆柱型线圈为例，简单介绍下电感的基本原理
的值，也称为电感。
根据理论推导，圆柱形线圈的电感公式如下：
因此，需要用一个较为复杂的模型来表示实际电感，常用的等效模型如下：品质因素(Quality Factor)
圆柱形绕法很常见，应用也很广，例如：
平面形绕法也很常见，大家一定见过一掰就断的蚊香最后叠层、烧结成一体化结构(Monolithic)。
薄膜器件的制作工艺，如下图所示
功率电感大都是绕线电感，可以提高大电流、高电感；多层片状功率电感也越来越多，通常电感值和电
明如何选型。
流。
成LC滤波器，减小电源噪声。
磁珠等效电路模型
下图是某共模电感的共模阻抗和差模阻抗。
多层型通过烧结，形成一个整体结构，或叫独石型(Monolithic)
现在的工艺水平已经越来越高，绕线电感也可以做到0402封装。
精度高，感值稳定，Q值较高。
对比。
有一些高频电感具有方向性，贴片安装的方向对电感值有一定影响，如下图所示：。
