《铰链四杆机构的类型及判定》教学设计
一、教学设计思路
本着以学生能力培养为本位，尊重学生的认知规律和职业成长规律,结合所教学生的实际情况(中职学生好动）,在本次课堂教学中以铰链四杆机构的真实工作情境导入教学内容,提出本次课的工作任务，并以教学载体为主线组织教学，完成工作任务。

学生课前做模型,老师评，课后按所学新知改进模型，体现“做中学，学中做”的教学思路.通过解析教学载体,使学生掌握知识点,培养学生的动手能力、协作能力。

二、教材分析：
本课内容选自中等职业教育国家规划教材《机械基础》第六章第二节。

本教材前面五章的内容都是机械零件的静止运动,常用机构的教学内容需构建运动的思维，是一个由静向动的变化过程，学生应动起来（思维动起来、手动起来）.在教学中，课程第一章中机构的知识得到了运用与提升，同时本学习单元内容也为后续常用机构的学习垫定了基础.
三、教学目标
1、知识目标：
（1)、熟悉高、低副接触的运动特点和四杆机构的组成条件。

(2)、掌握铰链四杆机构类型及其判定条件，了解其应用.
2、能力目标：
(1)、课前预习并分小组制作铰链四杆机构模型，课后运用所学知识分析存在的问题，改进模型。

（2)、能够判断四杆机构是否存在曲柄，并能够根据已知条件确定四杆机构的形式。

3、情感目标：
（1)、培养学生细心观察、分析问题及灵活运用所学知识解决问题的能力。

（2）、通过小组做模型，使学生养成学以致用，大胆实践的精神,同时增强同学间的团队协
作意识.
四、教学重难点
教学重点：铰链四杆机构曲柄存在条件的判别及四杆机构类型的确定.
教学难点：铰链四杆机构类型判定条件的应用。

教学关键：杆件的长度、位置与铰链四杆机构类型的关系
突破：做模型、动画、课件
五、教学准备
1、学生准备
（1）、知识储备：掌握运动副、构件、铰链四杆机构的组成等知识；具备初步分析机构运动特点能力。

(2）、预习新课，并在课前试做铰链四杆机构。

2、教师准备
（1）、准备制作铰链四杆机构的材料、课件、动画、教案、教学载体。

（2）、教学方法：讲授法、任务设计法、案例教学法（以教学载体为主线）、小组协作法。

（3）、教学资源：多媒体课件、投影仪、黑板、动画、机构模型
六、教学过程（1课时)
（二）学习情境导入1、动画展示三种机构的运动特点及应用场合。

2、由学习情境引导学生思考与之联系的上节知识
点。

上节内容提问：
（1）运动副
1）运动副的含义与分类？
2)例举生活中常见的低副、高副机构？
知识引入:铰链四杆机构是什么运动副？(低副—转
动副）（2）铰链四杆机构的组成
1)铰链四杆机构由那些构件组成？
2）什么是曲柄？
3）什么是摇杆？
3、由动画思考：三种机构中杆件的长度、位置对运
动有什么影响？
放动画，创
设教学情
境
提问
观看动
画
思考并
回答问
题
5分
钟
(三）学习任务引入
任务：判定该铰链四杆机构取不同杆件为机架时的类
型。

（解析教学载体)
学习成果：能够判定铰链四杆机构类型，分析
运动特点；课后按所学知识改进模型，每组各做两
种模型.
以教学载
体为主线，
提出教学任
务
明确任
务，本
节课学
习目标
2分
钟
（四）讲授新课(一)铰链四杆机构的基本形式
(二）铰链四杆机构类型的判断条件
第一步：分析铰链四杆机构曲柄存在的条件:
最短杆与最长杆长度之和小于或等于其余两杆长度
之和。

即l mix+l max ≤ l’+l”
第二步:铰链四杆机构类型的判定
1、在铰链四杆机构中,若最短杆与最长杆长度
之和小于或等于其余两杆长度之和时，有三种类
型：

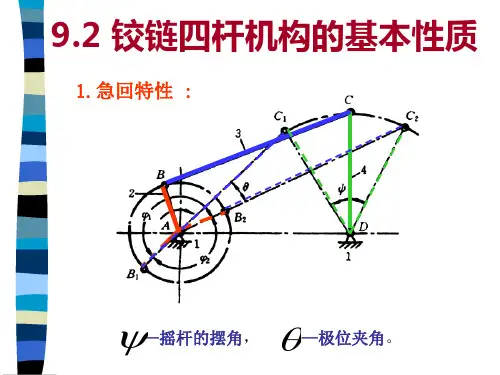

（1）取最短杆为连架杆，得曲柄摇杆机构如图
（a）、图（b）所示.动画、模型展示，并演示运动
特性。

（2）取最短杆为机架，得双曲柄机构,如图(c)
所示。

动画、模型展示，并演示运动特性。

（3)取最短杆为连杆,得双摇杆机构，如图（d）
所示。

动画、模型展示，并演示运动特性。

（c) （d)
讲授新课；
课件、动
画、模型教
学，提高学
生学习兴
趣，增强感
性认识,从
而突出重
点
图片展示
各种类型
机构简图；
观看动
画；
观看老
师模型
演示；
思考、
分析并
回答问
题
13
分
钟。
