铰链四杆机构的组成及基本形式【课资内容】

铰链四杆机构教案【教学目的】1、知识教学点：铰链四杆机构的组成铰链四杆机构的基本形式铰链四杆机构的类型判别2、能力训练点：学生通过学习四杆机构，掌握设计各种四杆机构的方法。

3、思维扩展点：围绕所学知识，扩展思维，培养学生分析问题、解决问题的能力。

【教学方法】分析引导、启发讨论、多媒体课件【课时安排】1课时【复习导入】复习：1、什么是机构？什么是平面机构？2、什么是低副？低副有哪几种类型？导入：机构---平面机构—平面连杆机构—平面四杆机构—铰链四杆机构这节课我们学习铰链四杆机构。

铰链四杆机构能以简单的结构实现复杂的运动规律。

由于其结构简单，易于制造，工作可靠，所以应用十分广泛。

生活中运用如碎石机、搅拌机、公交车门启闭机构等。

一、铰链四杆机构的组成1、机架：固定不动的构件2、连架杆：直接与机架连接的构件3、连杆：不与机架直接连接的构件4、曲柄：与机架相连，能绕其回转中心做整周转动的构件5、摇杆：与机架相连，只能在某一角度内摆动的构件（不能够做整周连续回转）引导学生理解:曲柄、摇杆都是连架杆，区别在于能否绕其回转中心做整周转动。

二、铰链四杆机构的基本形式利用多媒体演示，讲解铰链四杆机构的三种基本形式：曲柄摇杆机构、双曲柄机构、双摇杆机构。

1、曲柄摇杆机构1）定义：在铰链四杆机构中，若两连架杆中一杆为曲柄，另一杆为摇杆，此四杆机构称为曲柄摇杆机构。

2）应用实例：搅拌机、缝纫机2、双曲柄机构1）定义：在铰链四杆机构中，若两连架杆都是曲柄时，此四杆机构称为双曲柄机构。

2）应用实例：机车主动轮联动机构、双扇门启闭机构。

筛分机3、双摇杆机构1）定义：在铰链四杆机构中，若两连架杆都是摇杆，此机构称为双摇杆机构。

2）港口用起重吊车（铰链四杆机构的运动特性及应用将在下节课具体介绍）巩固练习1（略）三、铰链四杆机构类型的判别先讲解判断方法结论，再用动画演示让学生们观察杆验证结论。

1、当铰链四杆机构中最短杆l min与最长杆l max之和小于或等于其余两杆l'、l〞的长度之和即（l min+l max≤l'+ l〞）时，有以下三种情况：1）取最短杆为机架时，构成双曲柄机构。

铰链四杆机构教案(公开课)1000字一、教学目标1. 了解铰链四杆机构的基本结构和工作原理；2. 掌握铰链四杆机构的运动规律和设计方法；3. 提高学生的综合应用能力和动手实验能力。

二、教学内容1. 铰链四杆机构的基本概念和结构组成；2. 铰链四杆机构的运动规律和机构设计方法；3. 铰链四杆机构的应用实例。

三、教学方法1. 经典案例分析法：通过学习经典的铰链四杆机构案例，让学生了解其运动特点和设计方法；2. 实验教学法：通过小组实验，让学生亲手搭建铰链四杆机构，并观察其运动规律；3. 讲解法：通过讲解和演示，让学生理解铰链四杆机构的原理和应用。

四、教学步骤1. 铰链四杆机构的基本概念和结构组成（20分钟）a. 铰链四杆机构的定义和基本结构；b. 铰链四杆机构的组成和分类；c. 铰链四杆机构的运动特点。

2. 铰链四杆机构的运动规律和机构设计方法（60分钟）a. 通过经典案例分析法，学习铰链四杆机构的运动规律和机构设计方法；b. 讲解铰链四杆机构的运动规律和设计方法，并结合图示进行演示；c. 利用小组实验让学生亲手搭建铰链四杆机构，观察其运动规律，并体验设计的过程。

3. 铰链四杆机构的应用实例（20分钟）a. 通过案例分析法，让学生了解铰链四杆机构的应用领域；b. 了解铰链四杆机构在机械工程、汽车工程、航空航天等领域的应用。

五、教学评价1. 学生的考试成绩：通过考试来评价学生对铰链四杆机构的理解程度；2. 实验报告的评价：通过学生的实验报告来评价其动手实验能力和综合应用能力；3. 学生的提问回答：通过学生的提问和回答来评价其对铰链四杆机构的理解程度和交流能力。

《铰链四杆机构的组成与分类》说课稿各位领导、老师：大家好！我说课的题目是《铰链四杆机构的组成与分类》下面我从教材，教法，学法，过程，总结等五个方面来说这节课。

一、教材分析―――强调教材处理1.教材的地位及作用《铰链四杆机构的组成与分类》是中国劳动社会保障出版社出版的《机械基础》第七章第二节所学习的重点内容。

《机械基础》是机械专业的一门技术基础课，同时也是一门能直接用于指导生产的课程，在整个教学计划中处于承上启下的地位。

铰链四杆机构不仅本身应用广泛，而且是平面四杆机构，多杆机构的基础。

同时为以后凸轮机构等机构测学习打下必要的基础。

其教学成败直接关系到能否达到教学大纲所规定的培养目标。

2.教学目标根据教材内容及教学大纲要求，参照学生现有知识水平和理解能力，拟定本节课教学目标：（1）知识目标：掌握铰链四杆机构的组成和分类方法，并能解释生活中的一些现象。

（2）能力目标：通过质疑、引思、讨论、归纳等程序，教给学生学会研究问题的方法；通过讲练结合，培养学生分析、判断、解决问题的能力和求变思维能力。

（3）发展目标：培养学生勤思善想的良好习惯，借助多种教育媒体，对三种机构不同类型组成条件进行探索，培养学生比较、判断、推理的能力。

3.教学重点、难点确定劳动版教材对铰链四杆机构的组成与分类的编写顺序为：先提出四杆机构的概念，然后分析铰链四杆机构的组成，最后以按连架杆能否作整周转动，将四杆机构分为三类，对其进行运动特性分析。

从内容上看教材很精炼，但是学生理解起来却比较困难。

根据以往的教学经验，如果照本宣科地讲授，师生均感到“概括无据、推论无理”，而且学生对四杆机构在实际生活中的运用缺乏必要的理解。

我认为教学难点在于如何选择教学突破口，即如何将生活中的现象用本节课的理论来解释。

为了解除学生疑点，应把握住教材结论联结点的前因后果，达到合理调整讲授内容的广度、深度和梯度，实现教学过程优化的目的。

二、教法和学法―――突出启发式指导思想在教法方面：本节课以“诱发―――质疑―――探讨”为主线，通过“演示―――观察―――分析讨论―――归纳总结”的程序，自然过渡到知识的应用和练习，实现对每个知识点的认识、理解和记忆。

《铰链四杆机构的基本性质》说课稿冯殿红40岁，教龄20年，新安县职业高中机械专业课教师。

我的教学体会是：教师首先应唱好课堂教学这出重头戏，通过直观、启发、演示、电教等手段充分吸引、调动学生的求知欲，“抓住了学生，也就抓住了课堂”；教师应在生活上关心、体贴学生，做他们的良师益友。

一、说教材教材地位及作用：本节课选自全国技工学校机械类通用教材《机械基础》中的第五章第二节。

《机械基础》是机械专业的一门技术基础课，同时也是一门能直接用于指导生产的课程。

在整个教学计划中处于承上启下的地位。

铰链四杆机构不仅本身应用广泛，而且是平面四杆机构、多杆机构的基础，同时为以后如凸轮等机构的学习打下必要的基础，其教学成败直接关系到能否达到教学大纲所规定的培养目标。

本节课在学习了铰链四杆机构的基本类型及应用后，再进一步探索其基本性质即曲柄存在条件、急回特性及行程速比系数K、死点位置，为掌握其他形式的铰链机构打基础，为学习专业知识和今后利用机械原理进行技术革新提供理论指导。

（二）教学目标：根据本节课的内容、教学大纲的要求，参照学生现有知识水平和理解能力，确定本节课的教学目标为：1）知识目标：掌握和理解铰链四杆机构的曲柄存在条件；理解急回特性的概念、行程速比系数K的含义及死点问题的处理。

2）能力目标：培养学生的分析、观察、理解、思维和运用等能力。

3）情感目标：培养学生学习兴趣，养成爱动脑、勤思考的好习惯，培养学生正确的思维方法和学习方法，增加他们做一名有知识有能力的现代技术工人的信心。

（三）教学重点与难点：教学重点是曲柄的存在条件，因为只有准确把握了曲柄的存在条件，才能真正理解四杆机构的基本形式及其转化，理解通过改变某些构件的形状、相对长度或选择不同的构件作为机架得到的一些其他演化形式的机构，为今后对机械机构进行维护、技术创新等打下良好基础；次重点是急回特性，它用行程速比系数K表示，K对于设计、改造机构，提高机构的工作效率起着十分重要的作用；教学难点是急回特性，K与极位夹角θ有关，并且与铰链四杆机构的第三个基本性质死点位置也有关系，要运用物理中运动学、工程力学中力学性质等对这些问题进行分析和处理，对职业学校的学生来说确有一定的难度。

《铰链四杆机构》目的要求：1、知识教学点：平面铰链四杆机构的组成，铰链四杆机构形式的判定，曲柄存在条件。

2.能力训练：学生通过学习铰链四杆机构，掌握自行设计各种四杆机构方法。

3.知识扩展：围绕所学知识，扩展思维，培养分析问题解决问题力。

教学重点：曲柄存在条件。

曲柄摇杆机构、双曲柄机构、双摇杆机构的判断教学难点：掌握设计曲柄摇杆机构、双曲柄机构、双摇杆机构的方法。

教学方法：问题引导，启发教学，运用多媒体，直观教学，动手设计，成品展示。

教学用具：平面四杆机构实物教具，多媒体。

导入新课：前面几张主要讲机械零件以及比较复杂的螺纹传动，今天主要讲四杆机构与前面做比较，比较简单，但能实现复杂运动。

新课教学：（一）提出问题、引发思维、诱趣探求导入：首先让同学们先观看一段汽车的转向机构，和火车机轮和冲床生产线的影片，观察采用了什么样的结构设计。

导入平面四杆机构概念。

平面连杆机构：平面连杆机构是一些刚性构件用转动副或移动副相互连接，组成在同一平面内运动的机构。

铰链四杆机构：当平面四杆机构中的运动副均为转动副时，称为铰链四杆机构。

（二）教学过程1、讲解铰链四杆机构的组成，说明机架、连架杆、连杆、曲柄、摇杆的概念。

1).机架：固定不动的构件2).连架杆：直接和机架相连接的构件3).连杆：不与机架直接连接的构件4）曲柄：能做整周运动的连架杆叫曲柄。

5）摇杆：不能做整周运动的连架杆，只能摆动一定角度的连架杆叫摇杆。

2、利用雷达天线、汽车的挂雨刷，火车车轮，起重吊车、等四个动画演示，引出四杆机构的三种基本形式：曲柄摇杆机构、双曲柄机构、双摇杆机构。

3、利用搅拌机和汽车挂雨刷的动画演示，说明曲柄摇杆机构在生活中的应用。

4、1）分别介绍双曲柄的几种形式，通过机车车轮的运动现象，引出双曲柄相等同向当中，会出现运动的不确定性，应如何解决这样的问题。

2）、通过公交车门的开启动画，引入双曲柄相等反向在生活中的应用。

3）、通过刨床动画演示说明双曲柄不相等机构在生活中的应用。

第二章 平面连杆机构案例导入：通过雷达天线、汽车雨刮器、搅拌机等实际应用的机构分析引入四杆机构的概念，介绍四杆机构的组成、基本形式和工作特性。

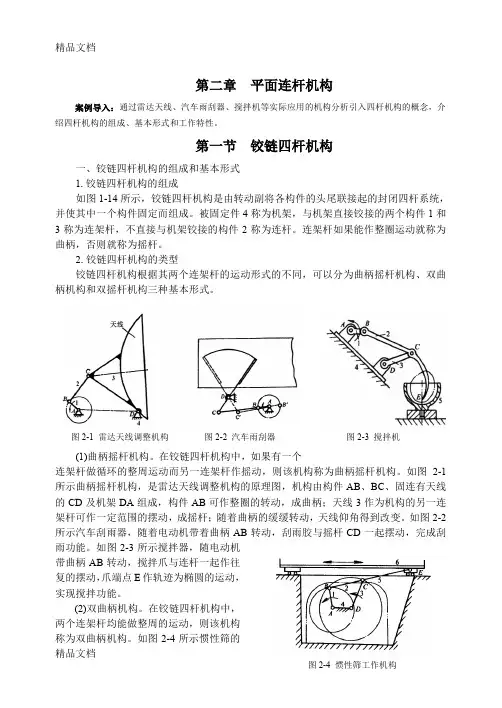

第一节 铰链四杆机构一、铰链四杆机构的组成和基本形式1.铰链四杆机构的组成如图1-14所示，铰链四杆机构是由转动副将各构件的头尾联接起的封闭四杆系统，并使其中一个构件固定而组成。

被固定件4称为机架，与机架直接铰接的两个构件1和3称为连架杆，不直接与机架铰接的构件2称为连杆。

连架杆如果能作整圈运动就称为曲柄，否则就称为摇杆。

2.铰链四杆机构的类型铰链四杆机构根据其两个连架杆的运动形式的不同，可以分为曲柄摇杆机构、双曲柄机构和双摇杆机构三种基本形式。

(1)曲柄摇杆机构。

在铰链四杆机构中，如果有一个连架杆做循环的整周运动而另一连架杆作摇动，则该机构称为曲柄摇杆机构。

如图2-1所示曲柄摇杆机构，是雷达天线调整机构的原理图，机构由构件AB 、BC 、固连有天线的CD 及机架DA 组成，构件AB 可作整圈的转动，成曲柄；天线3作为机构的另一连架杆可作一定范围的摆动，成摇杆；随着曲柄的缓缓转动，天线仰角得到改变。

如图2-2所示汽车刮雨器，随着电动机带着曲柄AB 转动，刮雨胶与摇杆CD 一起摆动，完成刮雨功能。

如图2-3所示搅拌器，随电动机带曲柄AB 转动，搅拌爪与连杆一起作往复的摆动，爪端点E 作轨迹为椭圆的运动，实现搅拌功能。

(2)双曲柄机构。

在铰链四杆机构中，两个连架杆均能做整周的运动，则该机构称为双曲柄机构。

如图2-4所示惯性筛的 图2-1 雷达天线调整机构 图2-2 汽车雨刮器图2-3 搅拌机工作机构原理，是双曲柄机构的应用实例。

由于从动曲柄3与主动曲柄1的长度不同，故当主动曲柄1匀速回转一周时，从动曲柄3作变速回转一周，机构利用这一特点使筛子6作加速往复运动，提高了工作性能。

当两曲柄的长度相等且平行布置时，成了平行双曲柄机构，如图2-5a ）所示为正平行双曲柄机构，其特点是两曲柄转向相同和转速相等及连杆作平动，因而应用广泛。

江苏省XY中等专业学校2022-2023-1教案编号：备课组别机械上课日期主备教师授课教师课题：§7—1 铰链四杆机构的组成与分类教学目标1.认识平面连杆机构；2.了解铰链四杆机构的组成与分类；重点掌铰链四杆机构的组成与分类；难点铰链四杆机构的组成与分类；教法讨论、讲授和练习；教学设备多媒体；教学环节教学活动内容及组织过程个案补充教学内容一、组织教学：安定课堂秩序二、新课引入折叠椅、天平秤和铲土机是怎样工作的？折叠椅天平秤铲土机三、新课讲授（一）平面连杆机构概述平面连杆机构——是将若干构件用低副连接而组成的平面机构。

教学内容铰链四杆机构滑块四杆机构（二）铰链四杆机构的组成和分类1．铰链四杆机构的组成机架：固定不动的构件4。

连杆：不与机架直接相连的构件2。

连架杆：与机架相连的构件1、3。

铰链四杆机构2．铰链四杆机构的分类（1）曲柄摇杆机构曲柄摇杆机构：铰链四杆机构的两个连架杆中，其中一个是曲柄，另一个是摇杆。

教学内容汽车刮水器电动机带动主动曲柄AB回转时，从动摇杆CD做往复摆动，利用摇杆的延长部分实现刮水动作。

（2）双曲柄机构双曲柄机构：铰链四杆机构中两连架杆均为曲柄①不等长双曲柄机构：两曲柄长度不等的双曲柄机构；惯性筛主动曲柄AB做匀速转动，从动曲柄CD作变速转动，通过构件CE使筛子产生变速直线运动。

（2）平行双曲柄机构平行双曲柄机构：连杆与机架的长度相等且两曲柄长度相等、曲柄转向相同的双曲柄机构平行双曲柄机构：连杆与机架的长度相等且两曲柄长度相等、曲柄转向相同的双曲柄机构。

教学环节教学活动内容及组织过程个案补充教学内容托盘天平托盘天平由两组对边等长的杆组成，A、D为固定点，CB与C′B′始终保持铅垂位置。

（3）双摇杆机构双摇杆机构：两连架杆均为摇杆的铰链四杆机构双摇杆机构飞机起落架机构四、课堂小结1.认识平面连杆机构2.了解铰链四杆机构的组成与分类五、布置作业板书设计教后札记教研组长签字检查日期。

铰链四杆机构教案 (公开课)研究好资料欢迎下载！本节课是机械基础课的新授课，共2课时，主题为《铰链四杆机构的组成与分类》，适用于2010级机电班的学生，教材为全国中等职业学校机械类通用教材《机械基础》（第四版），由XXX出版。

在知识目标方面，本节课旨在让学生理解铰链四杆机构的组成，掌握它的类型及应用。

在能力目标方面，希望能够培养学生的自学能力、创新能力以及合作能力。

而在情感目标方面，我们希望通过本节课的教学，能够培养学生团结协作的精神，激发学生的研究兴趣，并培养学生坚忍不拔的品质。

铰链四杆机构是本节课的重点，我们将会分析它的运动特点。

在教学过程中，我们将会使用多媒体教学自制课件，以及形象直观的动画来帮助学生理解。

难点方面，学生前面已经研究了平面连杆机构的相关概念及特点，为今天将要研究的铰链四杆机构的组成及特点打下了理论基础。

在教学过程中，我将通过播放视频和提出问题导入新课。

在教学过程中，我将为学生演示一系列形象直观的动画，并不断的提出问题，采用做游戏的方式解决教材处理思路提出的问题。

这样可以充分激发学生的研究兴趣，调动学生的研究热情，并使学生积极主动的参与到课堂教学中。

通过做游戏这一活动，我们可以培养学生团结协作的精神，激发学生的竞争意识，并通过励志教育和挫折教育，培养学生坚韧的品质，为学生以后走上工作岗位夯实基础。

在教学活动方面，我们将通过知识回顾、知识应用、情景导入、动画演示等方式，帮助学生更好地理解和掌握本节课的内容。

观看动画，学生研究缝纫机踏板机构的运动特点和应用实例。

教师采用演示法和讲解法相结合，分析完后总结结论，让学生进一步明确知识点并自主探究。

其中提到了普通双曲柄、双曲柄机构和曲柄摇杆机构。

接着，学生观看动画，自主分析双曲柄机构和双摇杆机构的运动特点和应用实例。

教师指导各小组分析情况，最终归纳出双曲柄机构和双摇杆机构的运动特点及应用实例。

通过自主探究和教师讲解相结合，提高了学生总结归纳能力。

铰链四杆机构的组成与分类教学设计作者：于晓红来源：《职业·下旬刊》 2016年第6期文/于晓红摘要：铰链四杆机构的组成与分类是机械基础非常重要的教学内容。

本文主要从备课、教学策略、教学流程三个方面进行教学设计，简要介绍了教法、学法，引入翻转课堂的教学模式，充分体现教为主导、学为主体的教学理念。

关键词：铰链四杆机构教学策略教学流程翻转课堂随着社会的发展，各种机械在日常生活和工作中扮演着越来越重要的角色。

无论是简单还是复杂的机械，其动作的传动都是由各种各样的机构来完成的。

铰链四杆机构是机械行业中最常见的机构之一。

铰链四杆机构的组成与分类选自中国劳动社会保障出版社出版的《机械基础》（第五版）第七章第二节。

铰链四杆机构以简单的结构实现复杂的运动规律，以独特可靠的低副连接形式，在工业、农业、化工、纺织、食品等行业中得到了广泛的应用。

本次课程属于承上启下的内容，是分析铰链四杆机构性质和演化的基础，对生产实践具有重要指导意义，是本课程的重要章节之一。

一、备课要上好一堂课，不仅要备教材，更要备学生。

教师只有分析和掌握学生的知识结构、学习能力和心理特征，才能制定出合理的教学目标和教学方法。

本次授课班级之前已经学习了平面连杆机构的特点，对铰链四杆机构有了一定的感性认识，已经具备探究本次课程内容所需的理论基础。

班中大部分学生都能够跟上教学进度，个别学生表现出色，由于是初中起点的班级，基础差，年龄小，活泼好动，注意力不能长时间集中，很容易分心；但是他们喜欢动手，勇于表现自己。

结合以上分析，制定本次课程的教学目标见下表。

根据教学目标和学生知识结构特点，确定了本次课程的教学重难点：由于铰链四杆机构被广泛应用于各行各类的机械中，对生产实践具有重要意义，因此我们把铰链四杆机构的类型和应用作为重点内容；而要掌握铰链四杆机构类型的判别尤其是运动特点的分析，需要学生对匀速运动、变速运动等知识比较熟悉，这对初中起点的学生具有一定的难度，所以我们把这部分知识点定为教学难点。
