专题7 恒定电流【2015年高考命题预测】该考点以串并联电路为载体，以电源，电阻，电动机为元件，以欧姆定律为考察形式，结合电源内阻，电流表和电压表和电功率，重点考察电路中的各个物理量的计算和动态转变。
考试命题形式多以选择题出现，选项均需要分析电路串并联形式，结合电路总电阻和支路电阻的转变，分析电路总电流的转变，从而判断内电压路端电压的转变，用电器电压电流电功率的转变，这是动态电路的常见分析流程，那么面对2015年高考，命题形式和考察内容不会有更大的转变，备考中仍然需要对这些做题流程强化训练，对于引发动态电路转变的滑动变阻器和热敏电阻、光敏电阻要有充分的熟悉，什么情况下电阻变大什么情况下电阻变小。
该考点还常常出现含电容器的电路动态分析，也是命题的热点选项。
备考中需要注意电容器的与哪个用电器后者哪个支路并联，从而顺藤摸瓜找到电容器的电压转变，从而按照电压转变分析电容器中匀强电场的转变，匀强电场中带电粒子的运动转变，电势能的转变。
按照串并联电路欧姆定律来分析电路各部份的电功率，并结合焦耳定律对纯电阻电路和非纯电阻电路采用不同的分析方式，也是常见的易错点。
加以微安表串联电阻改装为大量程电压表，并联电阻改装为大量程电流表，要弄清楚其原理，分清楚改装后的指针偏转角度和读数的关系。
【2015年高考考点定位】面对2015年高考，该考点的备考要做到概念清楚，分析进程熟练，物理模型成立适当，问题故障理解到位，可以从以下几个方面着手：一、电流电压电阻，电功率电动势，内阻电功等大体概念的理解熟悉。
二、串联电路和并联电路电流电压的特点，和两种连接方式下总电阻的计算方式。
闭合电路欧姆定律的应用。
3、光敏电阻和热敏电阻的特点和它们引发的电路动态转变分析，电路故障判断。
【考点pk】名师考点透析考点一、描述电路的大体概念【名师点睛】1、电流：电荷的定向移动形成电流，方向与正电荷定向移动方向相同，与负电荷定向移动方向相反，电流为矢量，电流大小概念为单位时间内通过横截面积的电荷量，即QIt，若是用n表示单位体积内的自由电荷数，用q表示单个自由电荷的电荷量，用v表示自由电荷定向移动的速度，用s表示导线的横截面积，则有电流的微观表达式I nqvs =。
学习必备欢迎下载第十一章恒定电流第一单元基本概念和定律知识目标一、电流、电阻和电阻定律1．电流：电荷的定向移动形成电流．（1）形成电流的条件：内因是有自由移动的电荷，外因是导体两端有电势差．（2）电流强度：通过导体横截面的电量Q与通过这些电量所用的时间t的比值。
①I=Q/t；假设导体单位体积内有n个电子，电子定向移动的速率为V，则I=neSv；假若导体单位长度有N个电子，则I＝Nev．②表示电流的强弱，是标量．但有方向，规定正电荷定向移动的方向为电流的方向．③单位是：安、毫安、微安1A=103mA=106μA2．电阻、电阻定律（1）电阻:加在导体两端的电压与通过导体的电流强度的比值.R=U/I,导体的电阻是由导体本身的性质决定的,与U.I无关.(2)电阻定律:导体的电阻R与它的长度L成正比,与它的横截面积S成反比. R＝ρL/S(3)电阻率:电阻率ρ是反映材料导电性能的物理量，由材料决定,但受温度的影响．①电阻率在数值上等于这种材料制成的长为1m,横截面积为1m2的柱形导体的电阻.②单位是:Ω·m.3．半导体与超导体(1)半导体的导电特性介于导体与绝缘体之间,电阻率约为10－5Ω·m ～106Ω·m(2)半导体的应用:①热敏电阻:能够将温度的变化转成电信号,测量这种电信号,就可以知道温度的变化.②光敏电阻:光敏电阻在需要对光照有灵敏反应的自动控制设备中起到自动开关的作用.③晶体二极管、晶体三极管、电容等电子元件可连成集成电路.④半导体可制成半导体激光器、半导体太阳能电池等.（3）超导体①超导现象：某些物质在温度降到绝对零度附近时,电阻率突然降到几乎为零的现象.②转变温度(T C):材料由正常状态转变为超导状态的温度③应用:超导电磁铁、超导电机等二、部分电路欧姆定律1、导体中的电流I跟导体两端的电压成正比，跟它的电阻R成反比。
I=U/R2、适用于金属导电体、电解液导体，不适用于空气导体和某些半导体器件．3、导体的伏安特性曲线:研究部分电路欧姆定律时,常画成I～U或U～I图象,对于线性元件伏安特性曲线是直线,对于非线性元件,伏安特性曲线是非线性的.注意：①我们处理问题时，一般认为电阻为定值，不可由R=U/I认为电阻R随电压大而大，随电流大而小．②I、U、R必须是对应关系．即I 是过电阻的电流，U是电阻两端的电压．v v 【例1】来自质子源的质子（初速度为零），经一加速电压为800kV 的直线加速器加速，形成电流强度为1mA 的细柱形质子流。
专题19 恒定电流（讲义）一、核心知识1．电流(1)定义：自由电荷的定向移动形成电流． (2)方向：规定为正电荷定向移动的方向． (3)定义式：I ＝qt .(4)微观表达式：I ＝nqSv.2．电动势和内阻(1)定义：电动势在数值上等于非静电力把1 C 的正电荷在电源内从负极移送到正极所做的功．(2)表达式：E ＝Wq，单位：V.(3)物理意义：反映电源把其他形式的能转化为电势能的本领大小的物理量． (4)内阻：电源内部也是由导体组成的，也有电阻r ，叫做电源的内阻，它是电源的另一个参数．3．电阻(1)定义式：R ＝UI.(2)物理意义：导体的电阻反映了导体对电流的阻碍作用． (3)电阻的串、并联4.欧姆定律(1)内容：导体中的电流I 跟导体两端的电压U 成正比，跟导体的电阻R 成反比． (2)公式：I ＝UR.(3)适用条件：适用于金属和电解液导电，适用于纯电阻电路．5．电阻率(1)计算式：ρ＝R Sl.(2)物理意义：反映导体的导电性能，是表征材料性质的物理量． (3)电阻率与温度的关系①金属：电阻率随温度升高而增大． ②半导体：电阻率随温度升高而减小．③超导体：当温度降低到绝对零度附近时，某些材料的电阻率突然变为零，成为超导体． ④合金：电阻率几乎不受温度变化的影响．6.电功 电功率 焦耳定律(1)电功①定义：电路中电场力对移动电荷做的功． ②公式：W ＝qU ＝UIt.③电流做功的实质：电能转化成其他形式能的过程． (2)电功率①定义：单位时间内电流做的功，表示电流做功的快慢． ②公式：P ＝Wt ＝UI.(3)焦耳定律①电热：电流流过一段导体时产生的热量． ②计算式：Q ＝I 2Rt.7．电功和电热、电功率和热功率的区别与联系8.电动机的三个功率及关系9.闭合电路的欧姆定律(1)内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比．(2)公式①I＝ER＋r(只适用于纯电阻电路)．②E＝U外＋Ir(适用于所有电路)．如图，由电源、灯泡L1，L2组成闭合电路，开关闭合时，外电阻R＝R L1＋R L2，电流I＝ER L1＋R L2＋r.(3)路端电压U与电流I的关系①关系式：U＝E－Ir.②电源的U－I图象a.当电路断路即I＝0时，纵坐标的截距为电源电动势．b.当外电路电压U＝0时，横坐标的截距为短路电流．c.图线的斜率的绝对值为电源的内阻．10.电路的动态变化分析(1)当外电路的任何一个电阻增大(或减小)时，电路的总电阻一定增大(或减小)．(2)若开关的通、断使串联的用电器增多时，电路的总电阻增大；若开关的通、断使并联的支路增多时，电路的总电阻减小．(3)在如图所示分压电路中，滑动变阻器可视为由两段电阻构成，其中一段R并与用电器并联，另一段R串与并联部分串联．A，B两端的总电阻与R串的变化趋势一致．(4)电路动态分析的常用方法①程序判断法：遵循“局部→整体→部分”的思路，按以下步骤分析：②极限法：即因滑动变阻器滑片滑动引起的电路变化问题，可将滑动变阻器的滑动端分别滑至两个极端去讨论．11.闭合电路中的功率问题(1)电源的总功率：P总＝EI＝IU＋IU r＝P出＋P内．(2)电源内耗功率：P内＝I2r＝P总－P出．(3)电源的输出功率：P出＝IU＝EI－I2r＝P总－P内．当外电路为纯电阻电路时讨论如下：①纯电阻电路：P出＝I2R＝E2RR＋r2＝E2R－r2R＋4r.②输出功率随R的变化关系a.当R＝r时，电源的输出功率最大，为P m＝E24r.b.当R>r时，随着R的增大输出功率越来越小．c.当R<r时，随着R的增大输出功率越来越大．d.当P出<P m时，每个输出功率对应两个可能的外电阻R1和R2，且R1R2＝r2.e.P出与R的关系如图所示．12.电源的效率(1)任意电路：η＝P 出P 总×100%＝UE×100%.(2)纯电阻电路：η＝R R ＋r ×100%＝11＋rR ×100%，因此在纯电阻电路中R 越大，η越大；当R ＝r 时，电源有最大输出功率，但效率仅为50%.13．含有电容器电路的分析方法(1)电路的简化不分析电容器的充、放电过程时，把电容器所处的支路视为断路，简化电路时可以去掉，求电荷量时再在相应位置补上．(2)电路稳定时电容器的处理方法电容器所在的支路中没有电流，同支路的电阻相当于导线，即电阻不降低电压，是等势体．电容器两端的电压等于与之并联的支路两端的电压．(3)电容器所带电荷量及其变化的计算 ①利用Q ＝UC 计算电容器所带的电荷量．②如果变化前后极板带电的电性相同，那么通过所连导线的电荷量等于初、末状态电容器所带电荷量之差．③如果变化前后极板带电的电性相反，那么通过所连导线的电荷量等于初、末状态电容器所带电荷量之和．14．电路故障的分析方法(1)仪器检测法判断电路故障①断路故障的判断：用电压表与电源并联，如果用电压再逐段缩小与电路并联的范围，当电压表的指针示数等于或接近电动势E 且并联的元件唯一时，可判断断点的位置．②短路故障的判断：用电压表与电源并联，如果用电压再逐段与电路并联．如果电压表的指针没有偏转，说明该部分电路被短路；如果电压表的指针有偏转，说明该部分电路不被短路或不完全被短路．(2)假设法分析电路故障已知电路发生某种故障，寻找故障发生在何处时，可将整个电路划分为若干部分，然后逐一假设某部分电路发生故障，运用相关规律进行正向推理，若推理结果与题述现象不相符，则故障不是发生在这部分电路；若推理结果与题述现象相符，则故障可能发生在这部分电路．逐一假设、推理，直到找出发生故障的全部可能情况为止．二、重点题型分类例析题型1：电流的微观表达式【例题1】（2020·全国高三专题练习）一根长为L，横截面积为S的金属棒，其材料的电阻率为ρ。

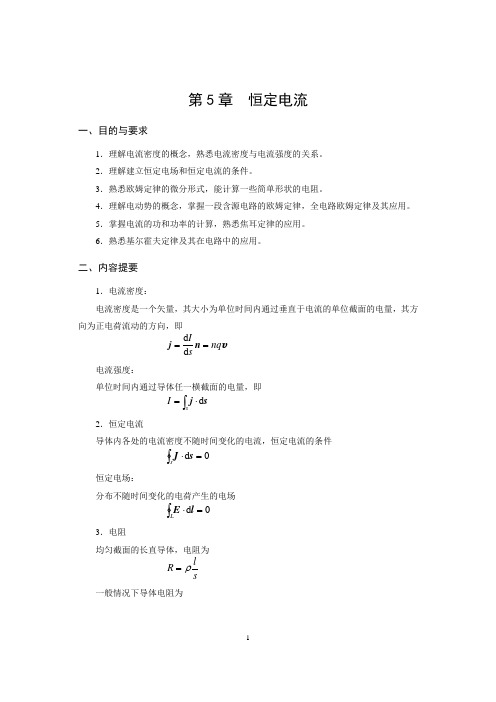

第5章 恒定电流一、目的与要求1．理解电流密度的概念，熟悉电流密度与电流强度的关系。
2．理解建立恒定电场和恒定电流的条件。
3．熟悉欧姆定律的微分形式，能计算一些简单形状的电阻。
4．理解电动势的概念，掌握一段含源电路的欧姆定律，全电路欧姆定律及其应用。
5．掌握电流的功和功率的计算，熟悉焦耳定律的应用。
6．熟悉基尔霍夫定律及其在电路中的应用。
二、内容提要1．电流密度：电流密度是一个矢量，其大小为单位时间内通过垂直于电流的单位截面的电量，其方向为正电荷流动的方向，即v nq sI==n j d d 电流强度：单位时间内通过导体任一横截面的电量，即⎰⋅=sI s j d2．恒定电流导体内各处的电流密度不随时间变化的电流，恒定电流的条件0d =⋅⎰ss J恒定电场：分布不随时间变化的电荷产生的电场0d =⋅⎰Ll E3．电阻均匀截面的长直导体，电阻为sl R ρ=一般情况下导体电阻为⎰=Lsl R d ρ4．电动势电动势是非静电力把单位正电荷从负极通过电源内部搬到正极所作的功，即 qA 非=ε⎰⎰+-⋅=⋅=)()(d d l E l E k k ε电动势方向规定为从电源负极指向电源内正极。
5．欧姆定律（1）一段不含源电路的欧姆定律 IR u =（2）一段含源电路的欧姆定律∑∑+-+-+=-ii i ii b a R I U U ε（3）全电路欧姆定律∑∑∑+=+-iii i i irR I ε符号法则：① 先标定绕行方向，电动势ε的方向与标定方向相同时取“－”，反之取“＋”。
② 电流方向与标定方向相同时取“＋”，反之取“－”。
（4） 欧姆定律的微分形式E j σ=6．焦耳定律Rt I Q 2=焦耳定律微分形式22E j P σσ==P 称为热功率密度。
7．基尔霍夫定律第一定律（节点电流方程）0=∑+-ii I第二定律（回路电压方程）0=+∑∑+-+-ii i ii R I ε符号法则：① 对于节点方程，流出节点的电流为正，流入节点的电流为负。
恒定电流问题归纳讲解一、对电流概念的理解1、下列有关电流的说法中正确的是（ ）A 在电解液中阳离子定向移动形成电流，阴离子定向移动也形成电流B 粗细不均匀的一根导线中通以电流，在时间t 内，粗的地方流过的电荷多，细的地方流过的电荷少C 通过导线横截面的电荷越多，则导线中电流越大D 物体之间存在电流的条件是物体两端存在电压 二、电流的微观表达式2、有一横截面为S 的铜导线，流经其中的电流为I ，设单位体积的导线有n 个自由电子，电子电量为e ，电子的定向移动速度为v ，在t 时间内，通过导体横截面的自由电子数目N 可表示为（ ） A ．nvSt B ．nvt C ．It/e D ．It/Se 三、电流的计算3.某电解质溶液，如果在1 s 内共有5.0×1018个二价正离子和1.0×1019个一价负离子通过某横截面，那么通过电解质溶液的电流强度是（ ）A 0B 0.8AC 1.6AD 3.2A4.一个半径为r 的细橡胶圆环，均匀地带上Q 库伦的负电荷，当它以角速度ω绕中心轴线顺时针匀速转动时，环中等效电流为多大（ ） A Q Bπ2Q C πϖ2Q D πϖQ 2四、对电动势概念的理解5.下列关于电动势的说法中正确的是A 电动势的大小与非静电力的功成正比，与移送电荷量的大小成反比B 电动势的单位与电势、电势差的单位都是伏特，故三者本质上一样C 电动势公式E=W/q 中W 与电压U=W/Q 中的W 是一样的，都是电场力的功D 电动势是反映电源把其它形式的能转化为电能本领大小的物理量 五、电路中的能量转化6.将电动势为3.0V 的电源接入电路中，测得电源两节间的电压为2.4V ，当电路中有6C 的电荷流过时，则 A 有18J 其它形式的能转化为的电能B 外电路有14.4J 的电能转化其他形式的能-C 内电路有3J 的电能转化其他形式的能D 内电路有3.6J 的电能转化其他形式的能 六、伏安特性曲线7. 用伏安法测小灯泡的电阻 （1）画出电路图（2）将图中实物按电路图连接好（3）连电路时， 开关应 ；连完电路后， 闭合开关前， 应将滑动片置于 端。
高考物理电学部分考点大纲解析关键信息项：1、静电场电荷、库仑定律电场强度、电场线电势、电势能电容器、电容2、恒定电流部分电路欧姆定律闭合电路欧姆定律电路的动态分析电学实验（如：测电阻、测电源电动势和内阻等）3、磁场磁场的描述（磁感应强度、磁感线）安培力、洛伦兹力带电粒子在磁场中的运动4、电磁感应电磁感应现象法拉第电磁感应定律楞次定律自感、互感5、交流电交流电的产生和变化规律有效值、峰值变压器远距离输电11 静电场111 电荷、库仑定律理解电荷的种类和性质，掌握库仑定律的表达式及适用条件。
能够运用库仑定律计算真空中两个点电荷之间的静电力。
112 电场强度、电场线深刻理解电场强度的定义和物理意义，掌握电场强度的计算方法。
熟悉各种典型电场（如正点电荷、负点电荷、等量同种电荷、等量异种电荷等）的电场线分布特点，并能通过电场线判断电场强度的大小和方向。
113 电势、电势能明确电势和电势能的概念，理解电势差与电场力做功的关系。
能够根据电场线判断电势的高低，以及分析带电粒子在电场中电势能的变化情况。
114 电容器、电容掌握电容器的构造和工作原理，理解电容的定义式和决定式。
能够分析电容器在充电、放电过程中的电荷量、电压、电场强度等物理量的变化规律。
12 恒定电流121 部分电路欧姆定律理解电流、电压和电阻的概念，熟练掌握部分电路欧姆定律的表达式，并能运用其解决简单的电路问题。
122 闭合电路欧姆定律掌握闭合电路欧姆定律的内容和表达式，理解内电阻和外电阻的概念。
能够运用闭合电路欧姆定律分析电路中电流、电压和功率的分配情况，以及进行电路的动态分析。
123 电路的动态分析学会分析在电路中某一电阻发生变化时，电路中各部分电流、电压和功率的变化情况。
掌握运用“串反并同”等方法进行快速分析的技巧。
124 电学实验（如：测电阻、测电源电动势和内阻等）熟悉测量电阻的各种方法（如伏安法、欧姆表法等），掌握实验原理、实验器材的选择、实验电路的设计和数据处理方法。
一．电路中有关电容器的计算（1）电容器跟与它并联的用电器的电压相等．（2）在计算出电容器的带电量后，必须同时判定两板的极性，并标在图上．（3）在充放电时，电容器两根引线上的电流方向总是相同的，一般根据正极板电荷变化情况来判断电流方向．（4）如果变化前后极板带电的电性相同，那么通过每根引线的电荷量等于始末状态电容器电荷量的差；如果变化前后极板带电的电性改变，那么通过每根引线的电荷量等于始末状态电容器电荷量绝对值之和．【例1】已知如图7-2-1所示，R 1=30Ω，R 2=15Ω，R 3=20Ω，AB 间电压U =6V ，A 端为正．电容C =2μF ，为使电容器带电量达到Q =2×10- 6C ，应将R 4的阻值调节到多大？ 【解析】由于R 1 和R 2串联分压，可知R 1两端电压一定为4V ，由电容器的电容知：为使C 的带电量为2×10-6C ，其两端电压必须为1V ，所以R 3的电压可以为3V 或5V ．因此R 4应调节到20Ω或4Ω．两次电容器上极板分别带负电和正电．还可以得出：当R 4由20Ω逐渐减小的到4Ω的全过程中，通过图中P 点的电荷量应该是4×10-6C ，电流方向为向下．【答案】20Ω或4Ω 【点拨】解决本题的关键是确定电容C 两端电势的高低．顺着电流方向通过一电阻，电势降低．2．如图1所示，两个相同的平行板电容器C 1、C 2用导线相连，开始都不带电．现将开关S 闭合给两个电容器充电，待充电完毕后，电容器C 1两板间有一带电微粒恰好处于平衡状态．再将开关S 断开，把电容器C 2两板稍错开一些(两板间距离保持不变)，重新平衡后，下列判断正确的是 ( )图1A ．电容器C 1两板间电压减小B ．电容器C 2两板间电压增大C ．带电微粒将加速上升D ．电容器C 1所带电荷量增大答案 BCD解析 充电完毕后电容器C 1、C 2并联，两端电压相等，都等于电源电压U ，断开S 后，电容器C 2两板稍错开一些，即两板正对面积S 减小，根据C ＝εr S 4πkd知电容减小，又由C ＝Q U ′可知，两板间电压U ′增大，此时U ′>U ，则电容器C 2又开始给C 1充电，直到两电容器电压再次相等，此时两者两端的电压比原来的电压都增大，故A 错误，B 正确；电容器C 1所带电荷量增大，故D 正确；电容器C 1两端的电压增大，根据E ＝U /d 可知，C 1两板间电场强度增大，则带电微粒受到的电场力增大，带电微粒将加速向B图7-2-1上运动，故C正确．例1、如图所示，M、N两点间电压为18V，R1=6Ω，R2=3Ω，C1=6μF，C2=3μF；当电键K断开时，A、B两点间的电压U AB为______伏，当K闭合时，电容器C1的电量______（填增大或减小）了______库．解析：当电键K断开时，电源中没有电流，电容器C1、C2的电压均等于M、N间的电压，C、B间的电压为0，相当于导线，A、D间的电压也为0，也相当于导线，所以AB间的电压等于M、N间的电压，为U AB=U MN=18V．当电键闭合时，两电阻串联，则C1、C2的电压分别等于电阻R1、R2的电压，则有例2、如图所示电路中，U=10V，R1=4Ω，R2=6Ω，C=30μF，电池的内阻可忽略．求：(1)闭合开关S，求稳定后通过R1的电流；(2)将开关断开，这以后流过R1的总电量。
