恒定电流复习课件(一)41页PPT

恒定电流复习课件(一)41页PPT

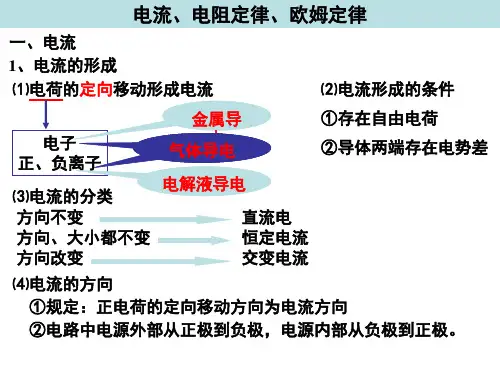

电流、电阻定律、欧姆定律
一、电流 1、电流的形成 ⑴电荷的定向移动形成电流
⑵电流形成的条件
金属导
①存在自由电荷
电子 正、负离子
电 电气解体液导导电电
②导体两端存在电势差
⑶电流的分类
电解液导电
方向不变
直流电
方向、大小都不变
恒定电流
方向改变
交变电流
⑷电流的方向 ①规定：正电荷的定向移动方向为电流方向 ②电路中电源外部从正极到负极，电源内部从负极到正极。
2、电流的大小
⑴定义：通过导体横截面的电量q与通过这些电量所需时间t的 比值叫电流。
定义式：I=q/t 单位：安培（A） 是国际单位制中的基本单位 ⑵金属导体中电流的微观表达式
导体单位体积内的自由电荷数：n
自由电荷的带电量：q
导体的横截面积：S
I=nqvS
自由电荷定向移动速率：v
二、电阻定律
1、内容：在温度不变时，导体的电阻R与它的长度l成正比， 与它的横截面积S成反比。 表达式：R= ρL/S 决定电阻的大小
1、在R=？时，电源的输出功率最大？
2、在R=？时，电阻R消耗的功率最大？
3、在R＝？时，电阻R0消耗的功率最大？
4、在R=?时，电源的效率最高？
1、当内外电阻相等时，电源输出的功率最大，但此时效 率才50%。 2、研究变阻器上消耗功率最大时，可把定值电阻看作内 阻。
一、伏安法测电阻的原理：RX=UX ／ IX .
⑵半导体的特性 ①热敏特性：温度升高电阻率迅速减小
热敏电阻（温控开关）
②光敏特性：在光照下电阻率迅速减小 光敏电阻（光控开关）
三、欧姆定律
1、内容：导体中的电流跟导体两端的电压成正比，跟导体的电 阻成反比

恒定电流全章总结课件

恒定电流全章总结课件

$I_{1} = I_{1} + I_{2}$，其中 $I_{1}$和$I_{2}$是两个独立电 源单独作用产生的电流。
在分析复杂电路时，可以将电 路分解为多个简单部分，分别 计算后再叠加得到总结果。
戴维南定理
总结词
戴维南定理是电路分析中的重要定理之一，用于 求解线性电阻电路中的某一支路电流或电压。
电容的并联
总容量为各电容量的和 。
电感的并联
等效电感的倒数为各电 感倒数之和，总电感量 为各电感量的倒数和的
倒数。
04
电路分析方法
支路电流法
总结词
通过设定支路电流，利用基尔霍夫定律列出方程组，求解未 知量。
详细描述
支路电流法是一种基本的电路分析方法，适用于具有多个支 路的电路。通过设定每个支路的电流为未知量，利用基尔霍 夫定律（KCL）列出方程组，然后解方程组求得各支路电流 。
提高电路稳定性的方法
方法一
方法三
增加负反馈。负反馈可以减小电路的 增益，从而降低输出信号的波动，提 高电路的稳定性。
优化电路设计。通过优化电路元件的 参数和电路结构，可以改善电路的性 能，提高电路的稳定性。
方法二
减小源内阻。源内阻的减小可以减小 输入信号的波动，从而降低输出信号 的波动，提高电路的稳定性。
公式表示
$I = frac{U_{OC}}{R}$，其中$U_{OC}$是开路电 压，$R$是支路电阻。
详细描述
戴维南定理指出，任何一个线性电阻电路中的某 一支路电流或电压，等于该支路两端分别连接到 电路中任意两点所形成的开路电压与该支路电阻 的比值。
应用场景
在分析复杂电路时，可以利用戴维南定理简化计 算过程，将电路中的某一支路独立出来进行分析 。

恒定电流复习ppt[可修改版ppt]

恒定电流复习ppt[可修改版ppt]

三、导体的伏安特性曲线（ I-U图象）
I
1
图线斜率表示电阻的倒数
2
R1<R2
U
斜率k= I 1
UR
注意看清是I-U，还是U-I图像
线性元件和非线性元件:
① 若U-I图线是一条过原点的直线,这样的元件为线 性元件;
②若U-I图线是一条曲线,这样的元件为非线性元件;
小灯泡伏安特性曲线
课堂练习
11．对于同一根导线来说，下列说法正确的是
恒定电流复习ppt
2.1 电源和电流
1、电源的作用：提供持续的电压 2、形成电流的条件： （1）存在自由电荷 （2）导体两端存在电压 3、恒定电流:大小、方向都不随时间变化的 电流。
4.电流：
（1）定义式:I=q/t
（2）电流有方向，但它是标量。 规定：导体内正电荷定向移动的方向为电流方向。
（3）金属导体中电流的计算式：I=nqSv
的一半时，导体中的电流强度将变
为 0.225
A
2.4 串联电路和并联电路
一、串联电路
0 R1 1 R2 2 R3 3
I0 I1I2 I3
U 01U 12U 23U 03
R串=R1+R2+R3
电压分配：U1:U2:U3 =R1:R2:R3 功率分配：P1:P2:P3 =R1:R2:R3
二、并联电路
课堂练习
14．图为两个金属导体Ⅰ和Ⅱ的伏安特性曲线．由图可知
A、RⅠ＝3RⅡ；
B．RⅡ＝ 3RⅠ；
( AC )
C．当UⅠ∶UⅡ＝3∶1时．两个导体中由流强度相等
D．当IⅠ∶IⅡ＝3∶1时．它们两端的电压相等
12．加在某段导体两端的电压变为
原来的 3倍时，导体的电流强度就

恒定电流复习精品PPT课件

恒定电流复习精品PPT课件

电源内部的 发热功率I2r
2、电源最大输出功率（纯电阻电路）练习册48页
P出 UI
I2R
E2R (R r)2
E2 (R r)2
4r
当R＝r时：Pm＝ E2 4r
R
P
当R＜r时：R越大，P出越大 Pm
当R＞r时：R越大，P出越小
若PR1= PR2 ，则r2=R1R2
0
r R1
R2
R
3、电源的效率：
（1）定义式:I=q/t
（2）电流有方向，但它是标量。 规定：导体内正电荷定向移动的方向为电流方向。
（3）金属导体中电流的计算式：I=nqSv
n为单位体积内的自由电荷的个 数，S为导线的横截面积，v为 自由电荷的定向移动速率。
2.2 电动势
1、定义:非静电力把正电荷从负极移到正极
所做的功跟它的电荷量的比值。
斜率tan =-tan
ΔU ΔI
=-r
0
E
r
关于电源的功率问题 闭合电路中的能量转化
电源提 供电能
外电路消 耗的能量
r
内电路消 耗的电能
三、电源的输出功率与效率
1、推导：由E= U外+ U内
得：EI= U外I+ U内I
即：P总= P外+ P内
r
电源提供的 电源的输出
电功率EI
功率U外I
∴ P出= P总- P内
1、n个相同电池（E、r）串联： En = nE rn = nr
2、n个相同电池（E、r）并联： En = E rn =r/n
2.5 焦耳定律 Q＝I2Rt
电功和电热： 1）纯电阻电路中：
W＝UIt＝I2Rt＝Q P电＝UI＝ P热＝Q／t＝I2R 2）非纯电阻电路中： W＝UIt >I2Rt＝Q； P电＝UI >P热＝Q／t＝I2R P电＝P热＋P其它

恒定电流复习课16页PPT

恒定电流复习课16页PPT

谢谢！
恒定Байду номын сангаас流复习课
51、山气日夕佳，飞鸟相与还。 52、木欣欣以向荣，泉涓涓而始流。
53、富贵非吾愿，帝乡不可期。 54、雄发指危冠，猛气冲长缨。 55、土地平旷，屋舍俨然，有良田美 池桑竹 之属， 阡陌交 通，鸡 犬相闻 。
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学， 如炳烛 之光。 ——刘 向 63、三军可夺帅也，匹夫不可夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿

《恒定电流》(PPT课件可编辑)

《恒定电流》(PPT课件可编辑)

装置P电源
导体中产生电流的条件:导体两端存在 电势差 + + + + A + + ++ _ _ _ _ B _ _ _ _ A B
A
抽水机 水池
导体中自由电子的定向 B 移动使两个带电体成为 等势体,达到静电平衡， 导线R中会产生一个瞬时 电流
等势体
电源
1.能把自由电子从正极搬到负极的装置.
2.作用:保持导体两端的电势差(电压), 使电路有持续的电流.
D. 电动势越大，说明非静电力在电源内部把正电荷从负 极移送到正极的电荷量越多
课堂训练 2、铅蓄电池的电动势为2V，这表示（ ABD ） A、电路中每通过1C的电量，电源把2J的化学能 转变为电能
B、 蓄电池两极间的电压为2V
C、 蓄电池在1s内将2J的化学能转变成电能
D、蓄电池将化学能转变为电能的本领比一节干电 池（电动势为1.5V）强
（1）电流传导速率等于光速，电路一接通，导体中的电子立即 受到电场力作用而定向移动形成电流。（对整体而言） （2）电子定向移动速率，其大小与电流有关，一般每秒为10-2—
-10-3m的数量级。（对每个电子而言）
（3）电子热运动速率，任何微观粒子都做无规则运动，其速度与 温度有关，通常情况为每秒几百米。
例1 某电解池，如果在1s中内共有5.0×1018个二价正离 子和5.0×1018个一价负电子通过某横截面，那么通过 这个横截面的电流强度是多大？
答案：1.6A
例 2 有一条横截面积S=1mm2的铜导线，通过的电流I=1A。已知铜的 密度ρ=8.9×103kg/m3，铜的摩尔质量M=6.4×10-2kg/mol，阿伏加德罗 常数NA=6.62 × 1023mol-1，电子的电量e=-1.6 × 10-19C。求铜导线中自 由电子定向移动的速率。

恒定电流 PPT课件 课件(8份) 人教课标版1

恒定电流 PPT课件 课件(8份) 人教课标版1
2.2电动势
一、电源的作用
1、在导线中，电场方向 是怎样的？ 2、正电荷在导线中如何 移动？电流方向是怎样的？
+
+
正极
负极
电源 3、在电源内部电场是怎样的？电源内部的电流方向 如何？ 4、电源把正电荷从电源的负极搬到正极，电场力做 正功还是负功？ 5、什么力来克服电场力做功？从能量的角度看，电 源的作用是什么？
思考与讨论
某个电动势为E的电源工作时，电流为I， 乘积EI的单位是什么？从电动势的意义来考 虑，EI表示什么？
如果E=3V，I=2A，请具体说明EI的含义。
• • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • • •
4、单位： 伏特
V
1V=1J/C
5、特点：电动势由电源中非静电力的特 性决定，跟电源的体积、形状无关，与 是否联入电路及外电路的情况无关。
6、标量 7、内阻：电源内部也是由导体组成的， 也有电阻r，叫做电源的内阻，它是电源 的另一重要参数
电动势与电势差的区别
1. 电动势：W非静电表示正电荷从负极移到 正极所消耗的化学能（或其它形式能）， E表示移动单位正电荷消耗化学能（或其 它形式能）反映电源把其它形式能转化 为电能的本领。 电势差：W表示正电荷在电场力作用下从 一点移到另一点所消耗的电场能，电势 差表示移动单位正电荷消耗的电能。反 映把电能转化为其它形式能的本领。 2. 电动势表征电源的性质，电势差表征
从能量的角度看电源 也是通过非静电力做功 把其他形式的能转化为 电能的装置。

恒定电流 复习课件 PPT

恒定电流 复习课件 PPT
2.伏安法 原理是欧姆定律。用电流表与电压表测出电阻的电流和电压， 根据 R＝UI 即可求得电阻。 （1）电流表内、外接法的选择：测量大电阻选电流表内接法， 测量结果偏大；测量小电阻选电流表外接法，测量结果偏小。
• （2）滑动变阻器接法的选择：如图所示的 两对通种负常电载把路图RL的中甲电， 电压滑路、动称电变为流阻限都器流起式（控接最制法大调，阻节图值作乙为用电R0），路 称为分压式接法.采用分压式接法负载电压可 从零开始调节，电压调节范围大。
I′＝ PR2＝ 41795A＝5A 电源路端电压为 U＝I′R＝5×19V＝流经电源的电流 为 I＝E－r U＝120－ 1 95A＝25 A 流过电解槽的电流为 IA＝I－I′＝20A。
（3）电解槽消耗的电功率 PA＝IAU＝20×95W＝1900W 电解槽内热损耗功率 P 热＝I2Ar′＝202×0.5W＝200W 电解槽中电能转化成化学能的功率为
P 化＝PA－P 热＝1700W。
• 【答案】（1）120V • （2）20A • （3）1700W
• 1.电源的路端电压随总电流的变化图象如图纵轴截 距为E，横轴载距为I短.斜率为内阻r。
• 2.电源的图线与电阻的图线的交点为电源为R供电 的工作。
• 点，即交点的电压、电流为电源仅接外电阻R的路 端电压和总电流。
• （1）电源的电动势； • （2）S1、S2都闭合时，流过电解槽的电流大小； • （能的3）功S率1、。S2都闭合时，电解槽中电能转化成化学
【解析】（1）设 S1 闭合、S2 断开时电炉功率为 P1，电炉中电
流 I＝ PR1＝ 61894A＝6A 电源电动势 E＝I(R＋r)＝120V。 (2)设 S1、S2 都闭合时电炉功率为 P2，电炉中电流为
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

P UI I 2R U 2 R
(2)对非纯电阻电路(如电动机和电解槽),由于电能除
了转化为电热以外还同时转化为机械能或化学能等其 它能,所以电功必然大于电热:W > Q,这时电功只能用 W=UIt计算,电热只能用Q=I2Rt计算,两式不能通用.
W Q W其它
P电 P热 P其它
例 某一电动机，当电压U1=10V时带不动负载，因此 不转动，这时电流为I1=2A。当电压为U2=36V时能带 动负载正常运转，这时电流为I2=1A。求这时电动机 的机械功率是多大？

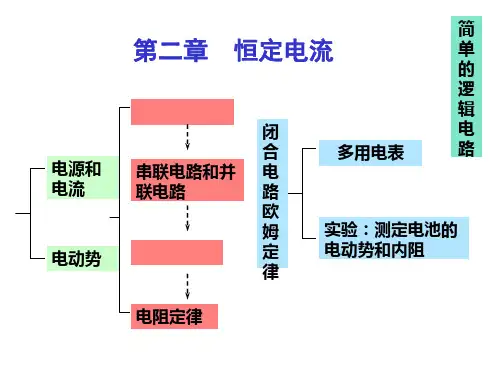

第二章 恒定电流
2.1 电源和电流
1、电源的作用：提供持续的电压 2、形成电流的条件： （1）存在自由电荷 （2）导体两端存在电压 3、恒定电流:大小、方向都不随时间变化的 电流。
4.电流：
（1）定义式:I=q/t
（2）电流有方向，但它是标量。 规定：导体内正电荷定向移动的方向为电流方向。
（3）金属导体中电流的计算式：I=nqSv
1/R并=1/R1+1/R2+1/R3 电流分配：I1:I2:I3=1/R1:1/R2:1/R3
功率分配：P1:P2:P3 =1/R1:1/R2:1/R3
二、并联电路
1 I0 2
3
1/R并=1/R1+1/R2+1/R3
推论：
①n个阻值为R的电阻并联： R并=R/n ②R1和R2并联：R并=R1R2/（R1+R2） ③一支路电阻增大，R并增大 ④R并小于任一支路电阻 （R串大于任一支路电阻）
（C ）
C．导线的电阻跟它两端的电压和通过它的电流强度无关
D．以上说法都不对
13．在图中图线Ⅰ和Ⅱ所表示的电阻值分别为
A、4Ω和2Ω B．0.25Ω和0.5Ω
（ C）
C．4kΩ和2kΩ
D．2.5×10－4Ω和 5.0×10－4Ω
课堂练习
14．图为两个金属导体Ⅰ和Ⅱ的伏安特性曲线．由图可知
A、RⅠ＝3RⅡ；
n为单位体积内的自由电荷的个 数，S为导线的横截面积，v为 自由电荷的定向移动速率。
例题分析
[例1]某电解池中，若在2s内各有1.0×1019个二价正离子 和2.0×1019个一价负离子通过某截面， 那么通过这个截 面的电流强度是
A．0 B．0.8 A C．1.6 A D.3.2 A
解析： 由题意可知，电流由正、负离子定向运动 形成，则在2s内通过某截面的总电量应为：
B．RⅡ＝ 3RⅠ；
( AC )
C．当UⅠ∶UⅡ＝3∶1时．两个导体中由流强度相等
D．当IⅠ∶IⅡ＝3∶1时．它们两端的电压相等
12．加在某段导体两端的电压变为
原来的 3倍时，导体的电流强度就
增加0.9A，如果所加电压变为原来
的一半时，导体中的电流强度将变
为 0.225
A
2.4 串联电路和并联电路
W：非静电力做的功 q ：电荷量
2、物理意义：反映电源非静电力做功本领的大小。
（把其他形式的能转化为电能本领的大小）
2.3 欧姆定律
一、电阻：
1、定义式： R U I
(取决于导体本身,与U、I无关)
2、决定式： R ρ l s
1Ｍ=106
二、部分电路欧姆定律：
1、公式： I U R
2、适用范围：金属、电解液适用，气体、半导体不 适用。只适用于纯电阻电路，不适用于非纯电阻电 路
q=1.6×10－19×2×1.0×1019q＋1.66×.410－19×1×2.0×1019=6.4C I A 3.2A
由电流强度的定义式 t I 2q 6.4 A 3.2A t2
2.2 电动势
1、定义:非静电力把正电荷从负极移到正极
所做的功跟它的电荷量的比值。
定义式：E= W q
定义式，不是决定式
2.6 导体的电阻
1、电阻定律:
内容：同种材料的导体,其电阻R与它的长 度l成正比,与它的横截面积S成反比;导体电 阻与构成它的材料有关.
表达式: R l
S
2、电阻率：反映材料导电性能好坏的物理量。
单位: 欧·米（ m）
金属： T
(电阻温度计)
电阻率与温 某些材料当温度降低到一定温度时
度的关系
解：电动机不转时可视为为纯电阻，由欧姆定
律得，
R U1 5 I1
这个电阻可认为是不变的。电动机正常转动时，
输入的电功率为
P=U2I2=36W，内部消耗的热功率P==I2R=5W 所以机械功率P=31W
【练习】如图所示，一提升重物用的直流电 动机工作时的电路图，电动机内阻为0.6Ω， R=10Ω,直流电压U=160V,电压表的示数为 110V,通过该电动机的电流是多少？输入电 动机的电功率是多少？ 输出功率是多少？
三、电池的串并联
1、n个相同电池（E、r）串联： En = nE rn = nr
2、n个相同电池（E、r）并联： En = E rn =r/n
电功和电热 电功就是电场力做的功,因此是W=UIt; 由焦耳定律,电热Q=I2Rt
(1)对纯电阻而言,电功等于电热
W Q UIt I 2Rt U 2 t R
一、串联电路
0 R1 1 R2 2 R3 3
I0 I1 I2 I3
U01 U12 U23 U03
ห้องสมุดไป่ตู้R串=R1+R2+R3
电压分配：U1:U2:U3 =R1:R2:R3 功率分配：P1:P2:P3 =R1:R2:R3
二、并联电路
1 I0 2
3
U1=U2=U3=U
I0 I1 I2 I3
=0
R=0 超导体
合金：电阻几乎不随温度变化
锰铜合金、镍铜合金 (标准电阻)
R1和R2是材料相同、厚度相同、表面为正方形的导体,但 R2的尺寸比R1小很多.通过两导体的电流方向如图所示.这两个 导体的电阻有什么关系
问题讨论
由R=U/I，能否说：电阻与它两端的电压大小成 正比，与电流强度大小成反比?
对给定的导体，它的电阻是一定的．因此， 不管导体两端有无电压，电压大小如何， 电阻是一定的；不管导体内是否有电流流 过，电流强弱如何，电阻是一定的．所以 不能说电阻与电压成正比，与电流强度大 小成反比．
三、导体的伏安特性曲线（ I-U图象）
I
1
图线斜率表示电阻的倒数
2
R1<R2
U
斜率k= I 1
UR
注意看清是I-U，还是U-I图像
线性元件和非线性元件:
① 若U-I图线是一条过原点的直线,这样的元件为线 性元件;
②若U-I图线是一条曲线,这样的元件为非线性元件;
小灯泡伏安特性曲线
课堂练习
11．对于同一根导线来说，下列说法正确的是
A、导线的电阻跟它两端的电压成正比 B．导线的电阻跟通过它的电流强度成反比
