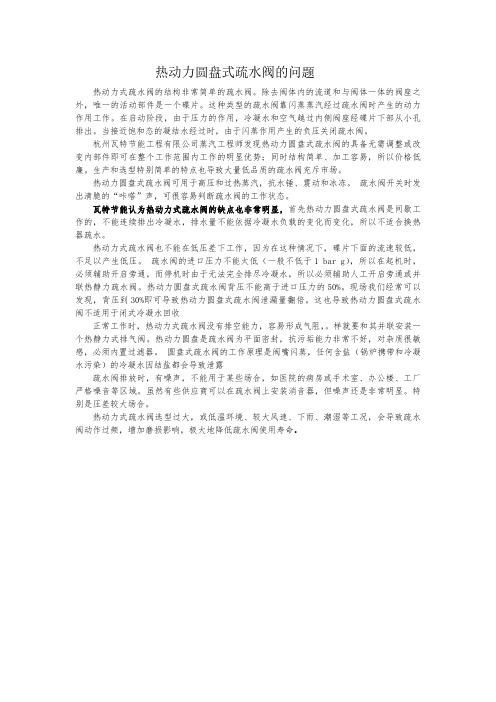

热动力圆盘式疏水阀的问题

热动力圆盘式疏水阀的问题热动力式疏水阀的结构非常简单的疏水阀。

除去阀体内的流道和与阀体一体的阀座之外，唯一的活动部件是一个碟片。

这种类型的疏水阀靠闪蒸蒸汽经过疏水阀时产生的动力作用工作。

在启动阶段，由于压力的作用，冷凝水和空气越过内侧阀座经碟片下部从小孔排出。

当接近饱和态的凝结水经过时，由于闪蒸作用产生的负压关闭疏水阀。

杭州瓦特节能工程有限公司蒸汽工程师发现热动力圆盘式疏水阀的具备无需调整或改变内部件即可在整个工作范围内工作的明显优势；同时结构简单、加工容易，所以价格低廉。

生产和选型特别简单的特点也导致大量低品质的疏水阀充斥市场。

热动力圆盘式疏水阀可用于高压和过热蒸汽，抗水锤、震动和冰冻。

疏水阀开关时发出清脆的“咔嗒”声，可很容易判断疏水阀的工作状态。

瓦特节能认为热动力式疏水阀的缺点也非常明显，首先热动力圆盘式疏水阀是间歇工作的，不能连续排出冷凝水，排水量不能依据冷凝水负载的变化而变化，所以不适合换热器疏水。

热动力式疏水阀也不能在低压差下工作，因为在这种情况下，碟片下面的流速较低，不足以产生低压。

疏水阀的进口压力不能太低（一般不低于1bar g），所以在起机时，必须辅助开启旁通，而停机时由于无法完全排尽冷凝水，所以必须辅助人工开启旁通或并联热静力疏水阀。

热动力圆盘式疏水阀背压不能高于进口压力的50%。

现场我们经常可以发现，背压到30%即可导致热动力圆盘式疏水阀泄漏量翻倍。

这也导致热动力圆盘式疏水阀不适用于闭式冷凝水回收正常工作时，热动力式疏水阀没有排空能力，容易形成气阻，。

样就要和其并联安装一个热静力式排气阀。

热动力圆盘是疏水阀为平面密封，抗污垢能力非常不好，对杂质很敏感，必须内置过滤器。

圆盘式疏水阀的工作原理是阀嘴闪蒸，任何含盐（锅炉携带和冷凝水污染）的冷凝水因结盐都会导致泄露疏水阀排放时，有噪声，不能用于某些场合，如医院的病房或手术室、办公楼、工厂严格噪音等区域。

虽然有些供应商可以在疏水阀上安装消音器，但噪声还是非常明显。

圆盘疏水阀的工作原理
圆盘疏水阀的工作原理是:
1. 阀门主要由阀盘、阀座、浮球等部分组成。

2. 正常情况下,浮球位于最高位置,凸轮就会压低阀盘,关闭水口。

3. 当水箱水位下降时,浮球也下降,凸轮不再压住阀盘。

4. 阀盘下面连接有弹簧,当不受力时,弹簧会推动阀盘上升。

5. 阀盘上升时,圆盘边缘的开口就会暴露出来,允许水流通过。

6. 水流从水箱底部经阀门进入漏斗排出,以维持水箱水位。

7. 当水位上升时,浮球也随之上升,凸轮再次压住阀盘关闭水口。

8. 通过浮球的上下运动带动阀门的开闭,实现水箱水位的自动控制。

9. 保持恒定水头压力,给水系统提供稳定的用水压力。

10. 结构简单,使用可靠,是给水系统中的重要自控元件。

热动力圆盘式蒸汽疏水阀
杭州瓦特节能工程有限公司钟雨雨
热动力式蒸汽疏水阀利用蒸汽与冷凝水的流速差所产生的流体力学特性与热力学特性来工作的蒸汽疏水阀。

最具代表性的是杭州瓦特的DC圆盘式蒸汽疏水，在其内部有一枚圆盘式蝶片，碟片上方的空间称之为变压室，下方为流体压力受压部分。

在冷凝水排出的过程中一部分的冷凝水及闪蒸蒸汽充满变压室内，因其所产生的压力作用于碟片顶部，此压力大于片下部所受的蒸汽压力保持关闭状态。

伴随着变压室内的闪蒸蒸汽的散热，压力逐渐降低，碟片下部所受压力高于上部作用压力致使再次开启。

这样的重复循环以确保圆盘式蒸汽疏水阀的开启与关闭。

杭州瓦特节能的DC圆盘式蒸汽疏水内可动部位仅为1枚碟片，结构简单并且
紧湊无安装方式受限并且价格低廉，这使得这类蒸汽疏水阀被广泛应用。

但是其开启与关闭时，容易受到外界风雨等气温影响并且工作时噪音大。

而且在关闭工作的瞬间或多或少的会有部分原生蒸汽被排出，在节能特性及对周围环境的影响上存在负面评价。

除圆盘式以外还有一种冲击式热动力式蒸汽疏水阀，其内部设有蒸汽流道利用冷凝水流动时的冲击力来进行关闭工作
孔板式疏水阀虽可以称之为蒸汽疏水阀，但是实际上仅是碟片上开有固定孔径的小孔和称之为闪蒸仓的流路而已，无法对应冷凝水发生量的变化，在根本上不具有「阻汽排水」的蒸汽疏水阀基本结构和稳定功能。

在换热器和蒸汽主管疏水时，时常有人选择热动力圆盘式疏水阀，在杭州瓦特节能蒸汽工程师看来，这只是一种无奈的经济选择。

热动力圆盘式疏水阀原理
热动力圆盘式疏水阀是一种常用于工业设备中的重要阀门，它
的原理和工作机制对于保证设备正常运行和安全生产至关重要。

本
文将介绍热动力圆盘式疏水阀的原理和工作原理。

热动力圆盘式疏水阀利用了热力学原理，通过控制热力作用来
排除系统中的凝结水和空气，以保证设备的正常运行。

它主要由阀体、阀盘、阀座、热力元件等部件组成。

热动力圆盘式疏水阀的工作原理是基于热力学的蒸汽凝结水排
放原理。

当设备运行时，系统内的蒸汽在传热过程中会产生凝结水，如果这些凝结水不能及时排放，就会导致设备性能下降甚至损坏。

热动力圆盘式疏水阀利用热力元件感应系统内的温度变化，当系统
内积聚了一定量的凝结水时，热力元件会感应到温度的变化，从而
使阀盘打开，将凝结水和空气排出系统，保证系统内的正常运行。

此外，热动力圆盘式疏水阀还具有自动排水和自动调节的功能，能够根据系统内压力和温度的变化自动进行调节，确保排放的凝结
水和空气达到最佳效果。

总之，热动力圆盘式疏水阀通过利用热力学原理，能够有效地排放系统内的凝结水和空气，保证设备的正常运行。

它在工业设备中起着至关重要的作用，是保证生产安全和设备性能的重要组成部分。

热动力式疏水阀、进口热动力式疏水阀，（知识）（标准）（原理）（作用）（说明）阀门类型：根据管路系统设计的需要等因素决定采用何种阀门。

阀门传动：根据操作要求如手动、电动、气动、液动、自动等。

阀门材料：根据其使用工况按照介质、温度、压力等来做决定。

阀门连接：根据连接要求如螺纹、法兰、焊接、对夹、卡箍等阀门标准：根据该阀门执行的设计标准:GB、API、ANSI、BS等阀门知识：阀门是用以控制流体流量、压力和流向的装置。

球阀球阀是由旋塞演变而来的，它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转90o实现开启和关闭的目的。

球阀在管道上主要用于切断、分配和改变介质流动方向，设计成V形开口的球阀还具有良好的流量调节功能.球阀具有如下的一些优点：1、流体阻力小，球阀是所有阀类中流体阻力最小的一种，即使是缩径球阀，其流体阻力也相当小2、开关迅速、方便，只要阀杆转动90°，球阀就完成了全开或全关动作，很容易实现快速启闭3、密封性能好。

球阀阀座密封圈一般采用聚四氟乙烯等弹性材料制造，易于保证密封，而且球阀的密封力随着介质压力的增加而增大4、阀杆密封可靠。

球阀启闭时阀杆只作旋转运动，因此阀杆的填料密封不易被破坏，而且阀杆倒密封的密封力随着介质压力的增加而增大5、球阀的启闭只做90°转动，故容易实现自动化控制和远距离控制，球阀可配置气动装置、电动装置、液动装置、气液联动装置或电液联动装置。

闸阀闸阀的启闭件是闸板，闸板的运动方向与流体方向相垂直，闸阀只能作全开和全关,不能作调节和节流闸阀具有如下的一些优点：1、流动阻力小。

阀体内部介质通道是直通的，介质成直线流动，流动阻力小2、启闭时较省力。

是与截止阀相比而言，因为无论是开或闭，闸板运动方向均与介质流动方向相垂直3、高度大，启闭时间长。

闸板的启闭行程较大，降是通过螺杆进行的4、水锤现象不易产生。

原因是关闭时间长5、介质可向两侧任意方向流动，易于安装。

闸阀通道两侧是对称的。

节能型自由浮球式疏水阀和圆盘式疏水阀、热静力式疏水阀的性能对比1．疏水阀的排空气能力（自动旁通阀功能）自由浮球式疏水阀由于安装有自动排空气的双金属装置，在设备启动和停机期间能迅速排出冷空气，而圆盘式疏水阀无自动旁通阀功能，故排冷空气性能差，需要安装旁通阀辅助排空。

热静力式疏水阀（包括双金属式、膜盒式等）对低温的常温水和冷空气可同时排出，故其排冷空气性能较好。

2．疏水阀的过冷度节能型自由浮球式疏水阀可以排出饱和温度凝结水，即最小过冷度为0℃，而圆盘式疏水阀的最小过冷度为6~8℃，热静力式疏水阀的最小过冷度为10~30℃故在加热温度不高，要求不严的地方，可采用过冷度较大的热动力圆盘式和热静力式疏水阀；而在加热温度较高、负荷大、温度控制要求严格的地方，需要快速排出凝结水，则应采用节能型自由浮球式疏水阀。

3．疏水阀的最小动作压差最小动作压差的工作能力是指在0.05MPa压差下能正常动作的能力，其正常动作的压差越小，工作就越可靠。

节能型自由浮球式疏水阀的最小动作压差为0.01MPa，其动作可靠、工作状态稳定。

圆盘式疏水阀和热静力式疏水阀的最小动作压差为0.05Mpa，工作中常出现无水空排的现象。

4．疏水阀的噪音和节能效果圆盘式疏水阀和热静力式疏水阀由于工作时阀片与阀座不断冲击而有较大噪音, 节能型自由浮球式疏水阀的噪音则很小。

节能型自由浮球式疏水阀由于采用高精度不锈钢研磨浮球，密封性能好，能连续排水且漏汽率低；而圆盘式疏水阀和热静力式疏水阀（包括双金属式、膜盒式等）由于受工作原理和结构特点所限，排放频率高，间断排水（水气同排）、漏汽严重，故节能效果不如自由浮球式疏水阀好。

圆盘式疏水阀和热静力式疏水阀基本无节能效果，节能型自由浮球式疏水阀的节能效果为：25~35% 。

5．疏水阀的冷凝水自动回收功能节能型自由浮球式疏水阀的最高背压率为85%，工作方式为连续排水，所以节能型自由浮球式疏水阀具有冷凝水自动回收功能，更适合于需要凝结水回收的场合使用。

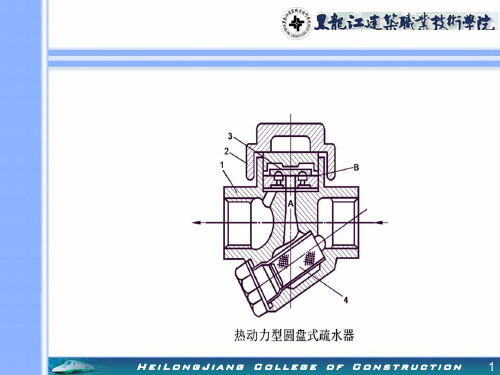

（1）热动力型 圆盘式疏水阀的结构，其上部为一变压室，当启动时，设备中冷空气及冷凝结水通过阀口排 出。

当凝结水温度接近饱和水蒸汽温度时，阀的 进出口之间形成大的压差，产生大量二次蒸汽，凝结水和二次蒸汽的混合物一方面以高速流过阀片下面，另一方面有一部分混合物流向变压室上 部，其流速显然比阀片下要慢得多。

从伯努利方程看到，阀片上的静压要比阀片下的静压大得多 ，即忽略次要因素后， P 下＋1/2ρυ下2≈ P 上＋1/2ρυ上2 由于υ下>>υ上，因此，P 上>>P 下，故阀片关闭。

从上面的分析知道，即使在疏水阀正常情况 下，为关闭阀门，必须有部分生蒸汽泄漏，才能 产生上述关闭阀门的压差。

另外，即使没有或很少有凝结水时，在变压室中的蒸汽，由于冷却原因，这部分蒸汽要相变成凝结水，导致变压室压力下降而又开启阀门，因而造成蒸汽泄漏。

故这种疏水阀，不管有没有凝结水，阀门一定会不断的开闭而造成生蒸汽较大泄漏。

还有，由于阀片在开启闭合动作时不断的受到冲击，阀片极易损坏。

再加上阀座由于易积杂质而造成关闭不严，有会导致生蒸汽泄漏。

我们还可以看到，热动力式的“排空”性比较差。

因为当阀内不凝性气体积凝于变压室上部而又无法排出时，会造成“气堵”，致使疏水阀无法动作。

这种情况下，即使用榔头敲打也无济于事。

综上所述，由于设计原理关系，这种热动力式疏水阀必然生蒸汽泄漏较大（>3％，经常是5～7％）。

尽管这种疏水阀由于生产成本低而只有30～40元/只，但由于泄漏、易损等原因，实际运行成本每年却要达3～4千元。

很多厂家也反映，该类阀使用寿命很短，甚至用了1～2天就损坏，管理上也极不方便。

所以实际上早在1984年，国家就将其列为淘汰产品。

遗憾的是，当前还有不少厂家只看到其价格便宜，还在继续使用。

这种状况，实在应该改变了。

（2）浮桶式疏水阀 其结构如图2所示浮桶式疏水阀工作原理较简单。

当凝结水流入阀腔到一定程度，若浮桶内水不多，则由浮力作用桶上浮，关闭阀门。

蒸汽疏水阀保温方案和注意事项良好的保温是每个蒸汽系统节能的重要环节，在蒸汽系统中，阀门的保温可以有效减少散热损失，降低能源消耗。

蒸汽系统常用手动阀为波纹管密封截止阀，其散热面积等效于三倍的同口径管道面积。

为了防止蒸汽管道通过辐射换热的方式向外大量散热，企业一般会对蒸汽输送管道进行保温。

而连接在管道上的阀门和减压阀亦有较大的散热表面，同理也需进行保温。

对于疏水阀而言，并非所有的疏水阀都可进行保温。

疏水阀有许多不同的种类，是否应当进行保温取决于它的类型。

如果保温会对疏水阀的正常工作（不同类型疏水阀工作原理、方式不同）造成不良影响，那自然是不进行保温为佳。

以下且就几种疏水阀进行简要说明：杆杠\自由浮球式疏水阀要进行保温，因为杠杆\自由浮球式疏水阀的开关动作只和阀体内的水位变化有关，保温不会对疏水阀的运行产生负作用。

由于杆杠\自由浮球式疏水阀体积较大，散热面积也较大，且疏水阀上半部分为蒸汽空间，保温有利于节能关于瓦特DT系列桶式疏水阀，只能进行简单的保温，因为疏水阀是利用吊桶的浮力来打开和关闭阀门。

当冷凝水需要被排放时，如若此时倒吊桶内尚存的蒸汽不易冷凝成水（因阀门保温较好），则吊桶则不易下沉，自然阀门也不易打开，造成冷凝水排放不畅。

所以，当冷凝水负载经常性地剧烈变化，对倒吊桶式疏水阀进行很好的保温反而会削弱它的运行，使得疏水阀的反应落后于负载的变化。

对倒置桶疏水阀进行简单保温。

可以防止气候寒冷时，倒吊桶式疏水阀发生冻裂等故障。

热动力圆盘式疏水阀不应进行保温。

热动力圆盘疏水阀的开关和阀门顶部控制腔内二次蒸汽的凝结速度有密切关系。

如果对疏水阀进行保温，控制腔内二次蒸汽的冷凝速度发生变化，进而影响到阀门的开启延迟，冷凝水便不能及时地被排除掉，甚至有时不得不进行手动操作，排放冷凝水。

当热动力圆盘式疏水阀用于室外时，雨林和风吹会导致疏水阀动作频繁，影响疏水阀使用寿命，造成能源浪费，需要安装隔热罩。

关于热静力疏水阀，包括液囊式疏水阀和双金疏水疏水阀。
