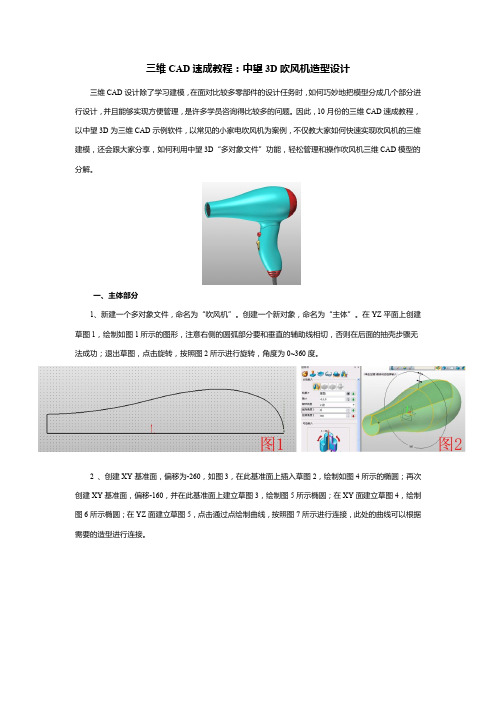

三维CAD速成教程：中望3D吹风机造型设计三维CAD设计除了学习建模，在面对比较多零部件的设计任务时，如何巧妙地把模型分成几个部分进行设计，并且能够实现方便管理，是许多学员咨询得比较多的问题。
因此，10月份的三维CAD速成教程，以中望3D为三维CAD示例软件，以常见的小家电吹风机为案例，不仅教大家如何快速实现吹风机的三维建模，还会跟大家分享，如何利用中望3D“多对象文件”功能，轻松管理和操作吹风机三维CAD模型的分解。
一、主体部分1、新建一个多对象文件，命名为“吹风机”。
创建一个新对象，命名为“主体”。
在YZ平面上创建草图1，绘制如图1所示的图形，注意右侧的圆弧部分要和垂直的辅助线相切，否则在后面的抽壳步骤无法成功；退出草图，点击旋转，按照图2所示进行旋转，角度为0~360度。
2 、创建XY基准面，偏移为-260，如图3，在此基准面上插入草图2，绘制如图4所示的椭圆；再次创建XY基准面，偏移-160，并在此基准面上建立草图3，绘制图5所示椭圆；在XY面建立草图4，绘制图6所示椭圆；在YZ面建立草图5，点击通过点绘制曲线，按照图7所示进行连接，此处的曲线可以根据需要的造型进行连接。
3、点击插入曲线列表，将图7中的两条曲线分别命名为曲线列表1、2，点击曲面——U/V曲面，U 线选择曲线1、曲线2，V线选择草图2、3、4，此时形成的曲面是反向的，点击翻转曲面将曲面翻转，如图9；点击N边形面将曲面两端封闭,如图10；点击组合--加运算，将图11所示的两部分组合，对连接处做圆角处理，如图12，点击抽壳，开放面为图13所示的圆面，其他参数如图。
4、创建XZ基准面，偏移-160，如图14，点击造型—分割，基体为主体造型，分割面为基准面，如图15，在XZ面建立草图5，绘制图16所示的图形，退出草图点击拉伸—减运算，拉伸草图5，效果如图17，将属性过滤器置为特征，点击阵列—圆形，基体为拉伸后减去的部分，方向为Y轴，数目为8，角度为45，如图18，效果如图19。
吹风机设计实例本节通过电吹风的造型设计，介绍自由曲面设计的综合应用，如图1所示。
设计流程如图2。
图1图21.1吹筒主体设计（1）在自由曲面设计窗口中新建一个文件。
（2）单击“俯视图”按钮(Top View) ，将当前窗口切换到俯视视图。
（3）单击“空间曲线”(3D Curve)按钮，用控制点的绘制方式，绘制如图3所示的空间曲线。
图3（4）在控制点上单击鼠标右键，在弹出的菜单中单击选项，弹出Turner对话框，调整上面建立的5个控制点的坐标，如图4所示。
图4（5）用拉伸曲面功能，将上面建立的曲线拉伸成为曲面，如图5所示。
图5（6）用控制点编辑功能，对拉伸曲面的控制点进行编辑，注意需要单击辅助工具栏中的阶数按钮，将拉伸方向上的阶数改变为6，如图6所示。
图6（7）单击Control points对话框中的“对称”按钮，用指南针工具栏中的辅助工具，设定拉伸曲面的对称面，如图7所示，在Use thecurrent plane对话框中单击按钮，建立对称平面。
图7（8）选中如图8所示圆圈画出的4个控制点，单击Control points对话框中的和两个按钮，调整控制点的位置如图8所示。
图8（9）按照同样的方法，调整另一端对应的4个控制点的位置，如图9所示。
在Control points对话框中单击OK按钮，完成控制点编辑。
图9（10）再次用控制点编辑功能，如图10所示。
图10用指南针工具栏中的辅助工具，将控制点的拉伸方向改变成为如图10所示的方向。
仍然单击对话框中的和两个按钮，选中所有的控制点，用Tuner对话框移动如图10所示的控制点，调整到图中所示的位置。
（11）将曲面调整到合适的位置后，将对称平面调整到ZX平面上，如图11所示。
将图所示的控制点编辑为如图编辑对话框所示的情况。
图11（12）将指南针移动到上一步中调整的端点上，单击指南针工具栏中的按钮，选择该端点，在单击可以将指南针定位到该点上。
单击按钮，可以将指南针方向定位到X轴上，结果如图12所示。
