CATIA自由曲面造型——吹风机

第四章 自由风格曲面设计CATIA V5基于修改曲面的特征网格，因此，采用这种方法所构建的曲面具有很高的曲面光顺度和质量，非常适合于诸如汽车外形A 级表面的造型设计等。

该功能模块不仅提供了强有力的曲面生成与修改方法，而且还为曲面之间的匹配、拟合以及外形整体变形等高级编辑修改功能提供了丰富的工具。

CATIA V5的自由风格外形设计由自由风格造型器（FreeStyle Shaper ）、自由风格优化器（FreeStyle Optimizer ）和基于曲线的自由风格造型器（FreeStyle Profile ）组成。

自由风格造型器为生成与修改曲面提供了丰富的手段。

自由风格优化器为曲面的超级拟合和外形整体变形等高级修改功能提供了强有力的建模手段。

4.1 相关的图标菜单CATIA V5的自由风格曲面设计由以下几组图标菜单组组成：曲线生成图标菜单组（Curve Creation ）、曲面生成图标菜单组（Surface Creation ）、外形编辑图标菜单组（Shape Modification ）、几何操作图标菜单组（Operations ）、外形分析图标菜单组（Shape Analysis ）和相关工具图标菜单组（Tools ）。

4.1.1 曲线生成图标菜单组（Curve Creation ）在曲线生成图标菜单组中为用户提供了以下生成三维曲线的工具，用这些工具生成的曲线，既可以用来编辑曲面（如切割曲面等），也可以用来直接生成曲面（如风格扫描曲面等）。

3D Curve 创建三维曲线Curve on Surface 创建位于曲面上的曲线Project Curve 创建投影曲线FreeStyle Blend Curve 创建风格桥接曲线Styling Corner 创建风格拐角Match Curve 创建匹配曲线4.1.2 曲面生成图标菜单组（Surface Creation ）自由风格外形设计模块为用户提供了丰富的生成曲面工具，用这些工具不仅可以方便、快捷地生成简单的平面片、拉伸面、回转面等基本曲面，还可以生成风格扫描面、网格面等复杂曲面。

03 Catia自由曲面设计模块 介绍
Catia的自由曲面设计工具
Catia的自由曲面设计工具提供了强大的建模能力，可以创建复杂的曲面和形状，满 足各种设计需求。
该工具集成了多种建模技术，如曲线、曲面和实体建模，使得用户能够灵活地创建 和编辑自由曲面。
用户可以通过交互式界面轻松地调整曲面的形状和参数，实现高效的设计和修改。
曲面质量评估与优化
Catia提供了曲面质量评估工具，可以帮助用户检 查曲面的连续性、几何误差和其他质量指标。
通过分析曲面的质量，用户可以识别和解决潜在 的问题，提高曲面的准确性和美观度。
优化工具可以帮助用户改善曲面的形状、光顺性 和其他属性，提高设计效率和质量。
曲面数据的管理与导
Catia提供了强大的数据管理 功能，允许用户组织和存储曲 面数据，方便后续的编辑和引
Catia软件将进一步集成更 多的设计和分析工具，以 提供更全面的解决方案。
智能化
借助人工智能和机器学习 技术，Catia软件将实现智 能化的设计和优化，提高 设计效率和质量。
云化
Catia软件将加强与云计算 的结合，实现数据共享、 远程协作等功能，提升用 户体验和工作效率。
自由曲面设计的未来应用场景
Catia的自由曲面设计模块提供了多种曲线和曲面的创建、编 辑和分析工具，支持设计师进行复杂曲面造型和优化。同时 ，Catia还支持与其他CAD软件的集成，方便设计师进行数据 交换和协同工作。
02 自由曲面设计基础
曲面几何基础
曲面的定义
曲面是一组点在三维空间中的集合，这些点由连续的参数 曲线定义。曲面可以由一个或多个参数方程表示，其中参 数可以是二维平面上的一个点或角度。
编辑曲面
编辑曲面包括调整曲面的形状、修改曲面的参数方程、分割曲面等操作。 在Catia中，可以使用多种工具来编辑曲面，如移动、旋转、缩放等。

图7-34
任务实施
（18）单击“确定”按钮完成放样特征，隐藏所有工作平 面和草图，得到如图7-35所示的曲面造型。
图7-35
任务实施
步骤4. 曲面修剪 （1）单击曲面功能块中的“修剪”按钮，弹出“修剪曲
面”对话框。选择吹风机主体曲面作为“剪切工具”，选 择被剪切的曲面，这时选择的曲面颜色为红色，说明该曲 面是将要被剪掉的部分，如图7-36所示。
图7-33
任务实施
（15）单击“创建二维草图”按钮，选择原始坐标系中的 XZ平面进入草图绘制界面。
（16）绘制草图，注意投影线要改成构造线，如图7-33 所示。完成后退出草图绘制界面。
图7-33
任务实施
（17）单击创建功能块中的“放样”特征，弹出“放样” 对话框。在“输出”区域中选择“曲面”，在“截面”下 拉列表框中单击“单击以添加”，顺序选择圆形界面轮廓， 在“轨道”列表框中单击“单击以添加”，选择两条曲线， 如图7-34所示。
图7-39
任务实施
步骤6. 曲面实体化——灌注 （1）单击曲面功能块中“灌注”按钮，弹出“灌注”对
话框。选择模型上所有的曲面，如图7-40所示。注意：只 有当模型曲面为封闭曲面时，才能使用灌注命令。
图7-40
任务实施
（2）单击“确定”按钮完成灌注，隐藏所有曲面，得到 如图7-41所示实体造型。
（4）投影草图轮廓，完成后退出草图绘制界面。 （5）单击“创建二维草图”按钮，选择原始坐标系中的
XZ平面进入草图绘制界面。
任务实施
（6）绘制如图7-22所示的草图。注意投影线要改成构造 线，完成后退出草图绘制界面。
图7-22
任务实施
（7）单击“创建二维草图”按钮，选择原始坐标系中的 YZ平面进入草图绘制界面。

吹风机设计实例本节通过电吹风的造型设计，介绍自由曲面设计的综合应用，如图1所示。

设计流程如图2。

图1图21.1吹筒主体设计（1）在自由曲面设计窗口中新建一个文件。

（2）单击“俯视图”按钮(Top View) ，将当前窗口切换到俯视视图。

（3）单击“空间曲线”(3D Curve)按钮，用控制点的绘制方式，绘制如图3所示的空间曲线。

图3（4）在控制点上单击鼠标右键，在弹出的菜单中单击选项，弹出Turner对话框，调整上面建立的5个控制点的坐标，如图4所示。

图4（5）用拉伸曲面功能，将上面建立的曲线拉伸成为曲面，如图5所示。

图5（6）用控制点编辑功能，对拉伸曲面的控制点进行编辑，注意需要单击辅助工具栏中的阶数按钮，将拉伸方向上的阶数改变为6，如图6所示。

图6（7）单击Control points对话框中的“对称”按钮，用指南针工具栏中的辅助工具，设定拉伸曲面的对称面，如图7所示，在Use thecurrent plane对话框中单击按钮，建立对称平面。

图7（8）选中如图8所示圆圈画出的4个控制点，单击Control points对话框中的和两个按钮，调整控制点的位置如图8所示。

图8（9）按照同样的方法，调整另一端对应的4个控制点的位置，如图9所示。

在Control points对话框中单击OK按钮，完成控制点编辑。

图9（10）再次用控制点编辑功能，如图10所示。

图10用指南针工具栏中的辅助工具，将控制点的拉伸方向改变成为如图10所示的方向。

仍然单击对话框中的和两个按钮，选中所有的控制点，用Tuner对话框移动如图10所示的控制点，调整到图中所示的位置。

（11）将曲面调整到合适的位置后，将对称平面调整到ZX平面上，如图11所示。

将图所示的控制点编辑为如图编辑对话框所示的情况。

图11（12）将指南针移动到上一步中调整的端点上，单击指南针工具栏中的按钮，选择该端点，在单击可以将指南针定位到该点上。

单击按钮，可以将指南针方向定位到X轴上，结果如图12所示。

4分割
5 转换
Converter Wizard
6 复制几何参数
Copy Geometric Parameters
4.3.2 形状修改
对称
扩展 Extend
控制点
单边匹配 Match Surface
全局变形 Global Deformation
外形拟合 Fit to Geometry
4.3.2 形状修改
4.1 曲线创建
曲线投影
4.1 曲线创建
曲线圆角匹配 （基本不用）
曲线匹配（Match Curve）命令可按照定义的连续性，在空间上将一条 曲线连接到另一条曲线上。
4.2 曲面创建（重点）
自由曲面工作台为用户提供了多种曲线创建方法
网状曲面 样式扫略
直线—曲率半径无穷大，曲率为0mm-1； 圆—曲率半径即圆的半径，曲率为半径
的倒数！（均匀一致）
01 Curvature analysis.CATPart
4.4.1 曲线的分析
曲线的连续性分析
G0—分析两曲线/曲面之间的 间隙；(0 mm) G1—分析两曲线/曲面之间的 相切情况；(0°) G2—分析曲线/曲面的曲率; (0，A级曲面应当达到的级别) G3—分析曲线/曲面曲率的变 化率；(0°)
G0：保持位置连续； G1：保持切线连续； G2：保持曲率连续； G3：保持曲率变化率连续。
10Styling R.CATPart
4.2 曲面创建
4.2.9样式圆角
无修剪
1修剪 G0
G2
4.2 曲面创建
• 4.2.10 网状曲面
11Net Surface.CATPart
11 Multi-sections surface.CATPart

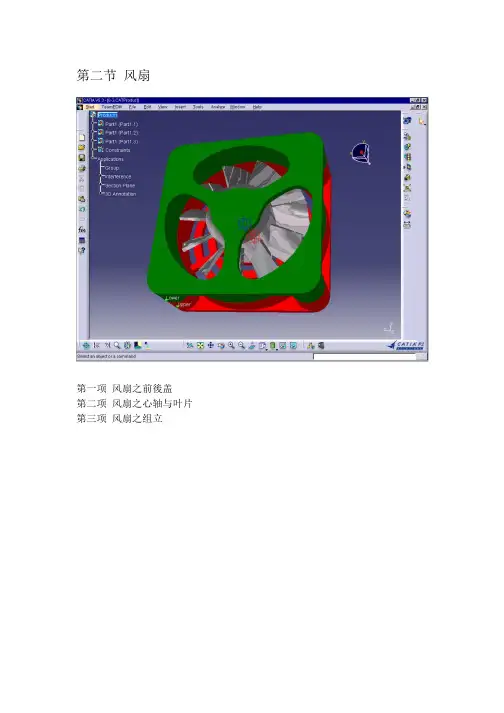

第二节风扇第一项风扇之前後盖第二项风扇之心轴与叶片第三项风扇之组立第二项风扇之心轴与叶片一、挤伸成形本体二、挤伸切割中心孔三、绘制曲面四、厚面特徵五、环状阵列扇叶六、挤伸切割七、编修环状阵列八、编修曲面一、挤伸成形本体1. 绘制圆形草图并挤伸成形在工具箱中选择（草图）图示进入草图模式，再选择（圆）图示并绘制一圆，接着点选（尺寸限制）标注草图上所需的尺寸，之後再点选（选择）图示进行尺寸的编修，指定半径为20mm，如下图左所示。

在工具箱中选择（挤伸成形）图示，系统即显示如下图中之对话框，提供挤伸成形之参数设定。

对话框中第一栏接受预设值之Dimension 指定尺寸，第二栏中键入如图中所示。

设定完成之後，系统显示如下图右之挤伸成形圆柱实体。

二、挤伸切割中心孔1. 指定工作平面在工具箱中选择（选择）图示，并以滑鼠左键点选挤伸成形实体底面作为草图平面。

点选之後系统显示该平面之边缘线如下图左，平面涂彩後显示如下图右所示。

2. 绘制圆形草图在工具箱中选择（草图）图示进入草图模式，再选择（圆）图示并绘制一圆，接着点选（尺寸限制）标注草图上所需的尺寸，之後再点选（选择）图示进行尺寸的编修，指定半径为，如下图左所示。

3. 挤伸切割完成草图绘制之後，在工具箱中选择（离开）图示，离开草图模式回到零件设计之实体模组。

再选择（挤伸切割）图示，系统即显示如下图左之对话框，提供挤伸切割之参数设定。

对话框中第一栏接受预设值之Dimension 指定尺寸，第二栏中键入15mm 如图所示。

完成挤伸切割特徵後，形成风扇本体之中心孔如下图中，将其特徵涂彩後显示於下图右。

三、绘制曲面1. 切换至自由曲面模组在模组选单中选择（自由曲面）Free Style 模组，并以（两点平面）图示在XY 面绘制一平面。

绘制平面时分别以滑鼠左键点选平面之对角线两端点，即可完成如下图右之平面。

在XY 面绘制此平面有助於後续做环状阵列，因为只要选取本体两端之圆形平面即可进行阵列，而无须再定义基准轴。

创新是一个民族赖以生存和进步的原动力， 欢迎各位有识之士参观学习，加入到我们的 团队共同发展！

ห้องสมุดไป่ตู้


塑料保险杠具有强度、刚性和装饰性，从安全上 看，汽车发生碰撞事故时能起到缓冲作用，保护 前后车体；从外观上看，可以很自然的与车体结 合在一块，浑然成一体，具有很好的装饰性，成 为装饰轿车外型的重要部件。 另外，为了减少轿 车在发生侧撞事故时对乘员的伤害，在轿车上通 常安装有车门保险杠，以增强车门的防撞冲击力。 这种方法实用、简单，对车身结构的改动不大， 已经普遍推广使用。早在’93深圳国际汽车展览 会上，参展的本田雅阁将一扇车门剖开一部分， 专门露出车门保险杠给观众看，以示其良好的安 全性能。
全球单一品 牌销量最大 的车型 一汽丰田卡 罗拉车身保 险杠画法

保险杠介绍 对汽车或驾驶员在冲撞受力的时候，产生缓 冲的装置 汽车保险杠（防撞梁），位于汽车前方和后方的 大部分区域，表面上被设计于避免车辆外部损坏 对车辆安全系统造成的影响，他们具有在高速撞 击时减少驾乘人员伤害的能力，还在越来越多的 被设计用于行人保护。
现在我们来把它的保险
杠画出来！

Let’s begin!

逆向设计
是相对于正向设计而言的

国内汽车设计目前基本上还处于“逆向设计”阶 段，正向设计能力比较薄弱，在车身造型方面， 普遍的情况是就借鉴其他车型的设计理念，模仿 一些过了专利保护期的技术，模仿的车一般没有 原车型看起来高档，这是表面光顺性的问题，汽 车外形要牵涉空气动力学，审美学等许多领域， 必然要耗费财力和人力的，而逆向设计在外形认 知度和开发成本上都比自主研发有优势，服务于 广大中低消费人群市场。

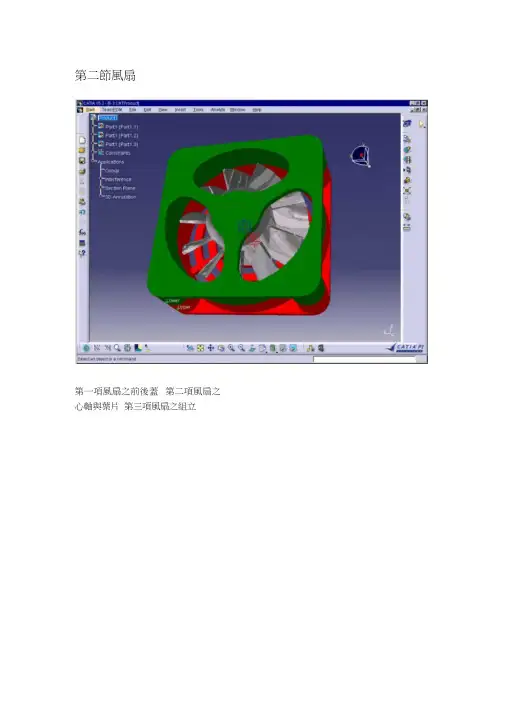

第二節風扇第一項風扇之前後蓋第二項風扇之心軸與葉片第三項風扇之組立第二項風扇之心軸與葉片一、擠伸成形本體. 、 擠伸切割中心孔三、 繪製曲面四、 厚面特徵 五、 環狀陣列扇葉六、 擠伸切割七、 編修環狀陣列八、 編修曲面 同阳」兮 _____ 於瑋屮冷处泓鸟氏罠丘！* QCAm^ Ju prOMtt CATFr^Xfl刿pl^HTiE yr plane! r PadCiirPaUern i如EmsPawt2Thsk^LTfaceFjrtl (Parti 曲pim1 卜 E ng■ zx plane ftPartBooy'ij^T P^rkPt I逊M ItlmEW £«* £lM g IOOII 知训g 忖构1. 繪製圓形草圖並擠伸成形圖示進行尺寸的編修，指定半徑為 20mm 如下圖左所示。

在工具箱中選擇（擠伸成形）圖示，系統即顯示如下圖中之對話框，提供擠伸成形之參數設定。

對話框中第一欄接受預設值之 Dime nsi 指定尺寸，第二欄中鍵入14.5m 如圖中所示。

設定完成之後，系統顯示如下圖右之擠伸成形圓柱實體1. 指定工作平面（選擇）圖示，並以滑鼠左鍵點選擠伸成形實體底面作為草擠伸成形本體在工具箱中選擇___ （草圖） 圖示進入草圖模式，再選擇 __ （圓） 圖示並繪製 一圓，接著點選 a] （尺寸限制） 標註草圖上所需的尺寸，之後再點選T 阳*Dimension LwiQfthLimit ：在工具箱中選擇 ■ MinoredReverse Diiecton ]Pad O&fifiltoon0 肺此 | 匕釦el |擠伸切割中心孔圖平面。

點選之後系統顯示該平面之邊緣線如下圖左，平面塗彩後顯示如下圖右2. 繪製圓形草圖3. 擠伸切割完成草圖繪製之後，在工具箱中選擇 —（離開）圖示，離開草圖模式回到零件設計之實體模組。

再選擇 —（擠伸切割）圖示，系統即顯示如下圖左之對話框，提供擠伸切割之參數設定。

1-2
9.2 自由曲面制定工具栏介绍
Catia V5的自由曲面制定由以下几组工具栏组成：曲线创建 工具栏〔Curve Creation〕、曲面创建工具栏〔Surface Creation〕、外形编辑工具栏〔Shape Modification〕 、几何操作工具栏〔Operations〕、外形分析工具栏〔 Shape Analysis〕和相关工具工具栏〔Tools〕。
之间的最大偏差，仅适用于“中断曲面〞选项下的“修剪曲面 〞选项。
1-31
9.6.2 恢复剪切曲面或曲线
【取消剪切】工具，是是使用了【中断曲面或曲线】工具〔 该工具是自由曲面制定平台中的工具〕、【分割】工具 对曲面或曲线修剪操作后，进行还原的工具。该工具的 使用方法与8.4.1“曲面的合并〞中相应工具使用方法相同 。
1-30
9.6.1 剪切曲面或曲线
【剪切】工具，是用于剪切曲线或曲面的工具。单击该工具按钮 ，系统弹出中断〔Break〕对话框，。该对话框的内容如下所 述：
【中断类型】选项组用于设置中断类型： 【中断报告】〔Report〕按钮：用于显示中断操作报告。 【选择】选项组用于设置以下内容： 【修剪类型】选项组用于定义中断类型： 【投影】选项组用于设置以下投影方式： 【外插延伸】选项组可以设置以下内容： 【偏差】按钮：显示对话框中和几何图形上原始曲面和结果曲面
建顺接曲线。 〔3〕右键单击点和曲率文本，在上下文菜单项选择择切线连接； 〔4〕右键单击数值1，在上下文菜单项选择择编辑张度，在对话
框中键入1； 〔5〕单击桥接曲面曲线对话框上的【确定】按钮，完成顺接曲线
创建。
1-9
9.3.6 创建圆角曲线
【造形圆角】工具，是在两条共面的曲线上创建圆角的工具。单击该工 具按钮，系统弹出样式圆角定义对话框，该对话框的内容如下所述：

自由造型单元可以创建不规则的曲面，构图方式自由，故称自由造型。

自由造型构图方式是透过移动控制点的方式来决定曲面或曲线的外形，与其他实体为主的单元的不同处，在于自由造型可以脱离实体的限制，由用户的主观意识来决定所要的外形。

自由曲面优化模块扩展了CATIA自由曲面造型设计的外形和曲面造型功能，主要针对复杂的多曲面外形的变形设计。

设计者可以象处理一个曲面片一样对曲面进行整体更改，而同时保持每个曲面先前规定的设计品质。

系统能够使一个设计和其他的几何元素匹配。

为检验曲面的设计质量，用户可以实施一个虚拟展室，通过计算出反射光线对曲面进行检查。

2.1 进入自由曲面造型单元打开CATIA软件后，在菜单栏中的开始菜单中选择形状模块，并单击FreeStyle单元，如图2.1所示，进入自由曲面造型单元。

图 2.1自由曲面造型功能总览：自由曲面造型单元共有八项主要的工具栏，可以在插入和工具菜单中找到，全部的工具栏请参考图2.2。

插入工具栏所提供的功能主要用于曲面与曲线的创建和修改，工具菜单中所提供的功能主要为辅助用户的设计工作。

图 2.2 八项主要工具简介如下：. CurveCreation(曲线创建):可以用各种条件创建并修改曲线。

. SurfaceCreation(曲面创建):可以用各种条件创建并修改曲面。

. ShapeModification(外形修正)：可以对曲面、曲线的外形进行修正。

.Operations(修改操作)：可以对曲线、曲面等对象进行修改。

. ShapeAnalysis(外形分析)：可以对曲面、曲线进行间隙、曲率、曲面品质、距离误差等的分析。

. GenericTools(一般工具)：可以显示曲面的几何状态，改变指南针方向。

. ViewManipulation(自定义观察方式)：可以修改屏幕的显示比例，使用指南针来移动视角，变换前后视角。

. FreeStyleDashboard(自由造型辅助面板)：建立与修改曲面、曲线时的辅助工具。

30 min.
手柄创建方法与主体相似，但其中的1条曲线必须与手指抓握的形状相符.
ZNTC
33
自己动手(1/5)
在平面 XY上创建手柄的边线 (端点的Y坐标相同)
3D curve
在 XY 上创建中间曲线， 在Z方向调整
3D curve
ZNTC 34
自己动手(2/5)
在第1条手柄线上创建4个相等间隔的点; 用GSD 下的重复点面命令
利用4条线进行创建连接曲面（相切约束）
造型网格曲面
ZNTC
42
自己动手(4/4)
需要更改曲面的形状，可以通过增加更多的截面线和引导线: 如，创建一个中间点, 用3D曲线连接再创建1个引导线
点 3D 曲线 造型网格
ZNTC
43
练习2

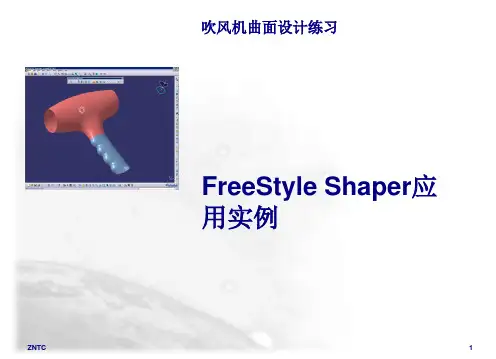

吹风机 (步骤 4): 通过曲线参数调整造型
30 min.
现在可以通过调整任何一条曲线参数来调整造型
ExtrudeZNTCຫໍສະໝຸດ 37自己动手(5/5)
用造型扫略创建手柄的第1个曲面; 用限制点控制曲面的长度
造型扫略
创建手柄的其它曲面; 控制长度与第1个曲面的长度相同
造型扫略
ZNTC
38
练习2
吹风机 (步骤 3): 连接主体与手柄
30 min.
利用网格命令进行操作.
ZNTC
39
自己动手(1/4)
创建主体与连接曲面之间的曲线; 在 XZ 平面, 垂直相切方向
用你需要的尺寸创建一个方形的曲面 (大约250 x 130 mm)
平面曲面
按住Ctrl键，以中心为基准
ZNTC
7
自己动手(2/3)
在顶视图(XY 平面)修改基础曲面

3-5.視圖操作
View Manipulation
Stretch View Standard View Manipulation
3-5-1. 拉伸視圖 3-5-2. 標準視圖操作
3-5-3. 繞螢幕Z軸旋轉 Rotation About Z Screen Axis 3-5-4. 繞螢幕X軸旋轉 Rotation About X Screen Axis 3-5-5. 繞螢幕Y軸旋轉 Rotation About Y Screen Axis 3-5-6. 放大和平移 3-5-7. 視點定義操作 3-5-8. 逆轉視圖 3-5-9. 前一視圖 3-5-10.下一視圖 Zoom And Translate Interactive Viewpoint Definition Reverse Viewpoint Previous View Next View
Fig.1
直接輸入距離
Fig.2
點選位置
Fig.2
指定方向, 輸入距 離︰ 50mm
第10頁
3-1-1. 建立 點
* 圓中心 (Circle center) 1). 選取 圓 (Circle)
Point
Fig.1
* 相切於曲線上 (Tangent on Curve) 1).選取 曲線 (Curve) 2).指定方向︰平面(Plane)、直線(Line)
第12頁
3.基本繪圖指令
3-1.線架構 Wireframe
3-1-2. 建立 線 Line
操作方法︰ 1. 點取 顯示 線定義 (Line Definition) 對話框
2. 選取 線型式 (Line type)
* 點到點 (Point - Point) 1).選取 Point 1 & Point 2 2).貼附幾何元件(Geometry on support) 選取曲／平面，可將建立的線以正交方向投影到所選 取的曲／平面上

电吹风曲面教材的操作过程1、启动Pro/E，建立一个新零件，命名为“qm”2、建立Pro/E的默认基准面。

3、点击，选择基准面Front作为绘制基准曲线的基准面4、选择正向，接受默认方向并定向基准面Right朝向工作区的右侧，绘制如图所示：5、选择该曲线，点击，得到如图所示：6、点击，在两条曲线的，通过两条曲线的两端点，并平行于Right平面，分别建立如图所示的辅助平面，7、点击，选择基准面DTM1作为绘制基准曲线的基准面，绘制如图所示8、同样，点击，选择基准面DTM2作为绘制基准曲线的基准面，绘制如图所示9、同样，点击，选择基准面Front作为绘制基准曲线的基准面，绘制如图所示10、点击，选择基准面Front作为绘制基准曲线的基准面，绘制如图所示11、点击，选择基准面Front作为绘制基准曲线的基准面，绘制如图所示12、点击，在两条曲线的，通过两条曲线的两端点，并平行于Top 平面，分别建立如图所示的辅助平面，13、点击，选择基准面DTM3作为绘制基准曲线的基准面，绘制如图所示14、点击，选择基准面Top作为绘制基准曲线的基准面，绘制如图所示15、选择插入－边界混合，按住Ctrl，选择如图两条线，然后在点击另外的选择框，按住Ctrl，选择如图两条线，得到如图所示：16、选择插入－边界混合，按住Ctrl，选择如图两条线，得到如图所示17、选择插入－边界混合，按住Ctrl，选择如图两条线，然后在点击另外的选择框，按住Ctrl，选择如图两条线，得到如图所示：18、点击：，拉伸如图所示的平面19、点击：，选择两相交的曲面合并，得到如图所示：20、点击：，选择两相交的曲面合并，得到如图所示：21、点击，得到如图所示22、点击：，做如下设置选择基准面Front作为绘制基准曲线的基准面，默认参考基准面，绘制如图所示的图形23、点击：，选择两相交的曲面合并，得到如图所示：24、点击，得到如图所示25、选择，编辑－偏移，如下设置在Front面内绘制如图所示的图形26、点击，做如下设置22、阵列如图，每个之间的距离为0.5mm23、选中曲面，然后选择，编辑－薄板，选中曲面，输入厚度为0.125mm。

4来自1.2生成点、曲线、曲面的工具
生成点、曲线、曲面的工具栏
5
1.3 曲面编辑和修改
6
1.4 分析、检测工具
7
1.5 实例操作
1、斑马线
8
2、曲率分析
9
3、曲率分析
10
3、误差分析
11
12
汽车事业部培训教材
自由曲面设计（ Freestyle）
Freestyle
1.1 概述 1.2 生成曲线、曲面元素的工具 1.3 曲面编辑和修改 1.4 分析、检测工具 1.5 实例操作
2
1.1 概述
1、Freestyle Freestyle是一个使用灵活、功能强大的曲
面设计模块。它是一种基于修改曲面的特征网格 来控制所生成曲面形状的造型方法。这种方法所 构建的曲面具有很高的曲面光顺度和质量，非常 适合于汽车外形A级表面的造型设计。
该模块提供了丰富的用于生成和修改曲面的 工具，为曲面的超级拟合和外形整体变形等高级 修改功能提供了强有力的建模手段。
3
2、择择菜单【Start】【Shape】【Freestyle】，进入自 由 曲 面 设 计 模 块 ； 也 可 以 从 下 图 所 示 Workbench 中 选 择 Freestyle图标，进入自由曲面设计模块。此模块产生的文 件后缀是“.CATPart”。

C A T I A创成式设计2——风扇叶片-CAL-FENGHAI.-(YICAI)-Company One1CATIA 创成式设计2在利用CATIA设计的时候，经常需要在实体设计和曲面设计两个工作台之间切换。

例如，在设计好曲面后，需要进入实体设计工作台将其实体化。

在进行实体设计的时候，也经常需要进入曲面设计工作台来进行辅助面的绘制。

曲面设计与实体设计可以基于同一个Part文档互相切换。

如果当前处于曲面设计工作台，进入实体设计工作台的时候，系统会从当前曲面设计工作台切换到创成式外形设计工作台而不会新建实例文件，反之亦然。

实体化曲面模型切换到实体设计工作台后，可以使用基于曲面的实体操作工具条对曲面模型实体化在曲面特征被创建好以后，可以：一、将曲面造型转换为实体特征——创建封闭曲面特征；二、用曲面特征修剪实体特征——创建分割实体特征；三、直接将曲面特征变成薄壳状态的实体特征——创建加厚曲面特征；分别介绍如下：一、创建封闭曲面特征Step 1：在“基于曲面的特征”工具栏中选择“封闭曲面”选项，Step 2：在工作区域或者特征树中选择要封闭的对象（曲面），Step 3：点击确定完成封闭曲面特征创建二、创建分割实体特征Step 1：在“基于曲面的特征”工具栏中选择“分割”选项，Step 2：在工作区域或者特征树中选分割曲面，Step 3：点击确定完成特征创建。

可以看到，实体已被曲面切割。

三、创建加厚曲面特征Step 1：在“基于曲面的特征”工具栏中选择“厚曲面”选项，Step 2：在工作区域或者特征树中选择曲面特征，在弹出的对话框中定义厚度。

Step 3：点击确定完成特征创建。

可以看到，曲面特征已经被加厚成实体特征。

注意事项1、要生成一个接合曲面，至少应选择两个接合元素，且要接合的两个曲面必须“相交”。

2、创建填充曲面时，选择的曲线或曲面边界之间必须是连接的，如果所选定的两条曲线之间存在间隙，系统将无法生成曲面。
