国产与进口低压塑壳断路器主要技术参数的比较一、低压塑壳断路器简介低压塑壳断路器是低压配电的重要元件。
作为电机、照明、动力配电等控制保护元件使用，具有过载、短路和欠压保护等功能，能保护电机、线路和电源设备不受损坏或减少损害。
低压断路器主要由3个基本部分组成：①触头和灭弧系统；②各种脱扣器和自由脱扣机构；③附件。
根据用途不同，可选用不同的脱扣器和附件组成不同功能的低压断路器。
常见的脱扣器包括热磁脱扣器、电子脱扣器、欠压脱扣器和分励脱扣器等。
常见的附件包括辅助触头、故障信号触头、联锁机构和手动操作机构等。
低压断路器的主触头靠手动操作合闸。
主触头闭合后，自由脱扣机构将主触头锁在合闸位置。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和主电路并联。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触头断开主电路；当电路过载时，热脱扣器的热元件发热，使双金属片弯曲，推动自由脱扣机构动作。
当电路欠电压时，欠电压脱扣器的衔铁释放，也使自由脱扣机构动作。
分励脱扣器则作为远距离控制用，正常工作时，其线圈处于断电状态；需要远程跳闸时，按下跳闸按钮，使线圈通电，衔铁带动自由脱扣机构动作，使主触头断开。
对此，低压断路器的合闸只能手动操作，分闸则可通过手动、过载、过电流、欠压和分励等方式进行。
随着科技的发展，低压塑壳断路器得到了广泛的应用，并在应用中获取了大量的数据和经验，产品日臻完善，应用成熟。
二、国内外低压塑壳断路器的发展概况世界上最早的断路器产生于1885年，它是一种刀开头和过电流脱扣器的组合。
1905年，具有自由脱扣装置的空气断路器诞生。
1930年以来，随着科技的进步，电弧原理的发现和各种灭弧装置的发明，逐渐形成了机构。
50年代末，由于电子元件的兴起，又产生了电子脱扣器，到了今天由于单片机的普及又有了智能型断路器的问世。
中国低压断路器行业自1949年后，是在一些修理、装配简单电器工厂的基础上逐步发展成能独立设计、生产的行业，到1979共有生产企业600多家，经过1985～1986年、1990～1991年两个发展高峰，1995年低压断路器行业已有生产企业约1500家。

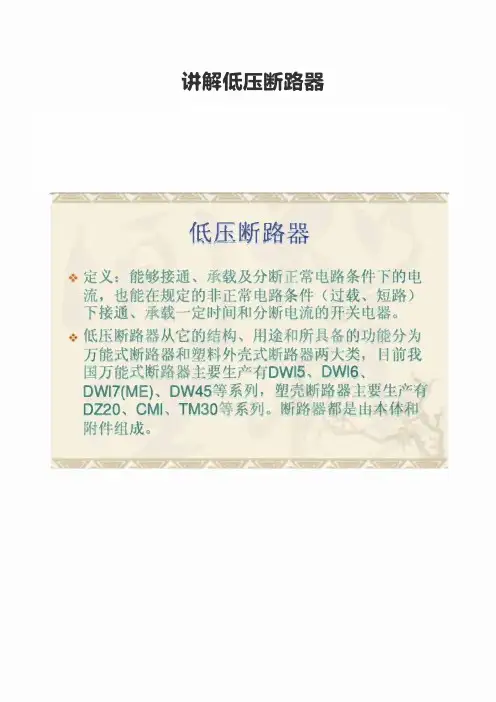

讲解低压断路器低压断路虹•:• 迁义：能够接通、承载及分断芷常屯路条件下的由流，也能在规定的非正常电路条件（过载、短路）下接通、承载定时间和分断屯流的开关电器。
低压断路器从它的结构、用途和所具备的功能分为能式断路器和塑料外壳式断路器两大类，目前我匡万能式断路器主要生产有DWIS、DWl6DWl7(M E)、DW45等系列，塑壳断路器主要生产有D Z20、CM I、T M130等系列。
断路器都是由本体和附件组成。
例：用低压断路器控制一台型号为Yl32S-4的三相异步电动机立动机的额定功率为5看业w.额定电压为380V,额定电流为11金6A,启动电流为额定电流的7倍，试选择断路器的型号和格。
(1)确定断路器的种类：确定选用D Z5-20型低压断四侐0(2)确定热脱扣器额定电流：选择热脱扣器的额定电流为星""'""(3)校验电磁脱扣器的瞬时脱扣整定电流：电磁脱扣器的瞬时脱扣整定电流为/z=l0Xl5=1而Kl.s1=1 ..7 X 7X 11心一星满足17,�K15t.符合要个0(4)确定低压断路器的型号规格：应选用DZ S-20/。
r相关文章DY001 低压系统的接地形式关注我们本账号主要记录个人和朋友电气学习笔记以及各种渠道收集到的电气相关知识、案例分析｀安全事件。
设置有推送目录，方便查阅学习。
随时欢迎有愿意分享自己学习笔记的朋友、同行加入！，一一·一·一．－－，一·一·一产一·一·一·一·一·一，一·一，．一嘈一·一·新朋友：如果您觉得本账号还有点用，请用各种方法关注吧！；老朋友：底部菜单、回复神秘代码神马的想必已经不在话下；如果您觉得某篇文章还不错，那就各种方法分享吧！,--------------------------------------------------------------------。
一、断路器简介1、断路器简介：断路器（英文名称：circuit-breaker，circuit breaker）是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。
断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。
这里主要讲的是低压断路器。
低压断路器也称为自动空气开关或自动开关。
它相当于刀开关、熔断器、热继电器、过电流继电器和欠压继电器、漏电保护器等电器部分或全部的功能总和，可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，是一种既有手动开关作用又能自动进行欠压，失压，过载和短路保护的电器。
它是低压配电系统中非常重要的保护电器，而且在分断故障电流后一般不需要变更零部件。
目前，已获得了广泛的应用。
低压断路器与接触器不同的是：接触器允许频繁的接通和分断电路，但是不能分断短路电流；而低压断路器不仅可以分断额定电流，一般故障电流，还能分断短路电流，也可以用于不频繁的接通和分断电路及不频繁地启动电动机。
2、断路器铭牌及型号代表的意义：以施耐德C65系列断路器为例，其铭牌及型号含义如下:铭牌说明：型号含义：二、断路器工作原理低压断路器一般由触头系统、灭弧系统、各种脱扣器（过流脱扣器、失（欠）压脱扣器、热脱扣器、分励脱扣器等）操作机构、自由脱扣机构、外壳等构成。
它的工作原理如下图所示，低压断路器的主触点是靠手动操作或电动合闸的。
主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。
过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。
当电路发生短路或严重过载时，大电流（一般10至12倍）产生的磁场克服反力弹簧使得过电流脱扣器3的衔铁吸合，使自由脱扣机构2动作。
当电路过载时，电流变大，发热量加剧，热脱扣器5的热元件发热使双金属片上弯曲，推动自由脱扣机构2动作。
低压断路器的参数含义1. 额定电流（Rated Current）：低压断路器额定电流是指断路器额定条件下，能正常运行的连续负载电流。
单位通常为安培（A）。
额定电流是选择断路器的重要参数，其大小需要根据被保护电路的负载情况来确定。
2. 短路分断能力（Short-circuit Breaking Capacity）：低压断路器的短路分断能力是指断路器能安全短时分断短路电流的最大值。
单位通常为千安（KA）。
短路分断能力是断路器抵御短路电流冲击的能力，其值应大于被保护电路的短路电流，以确保断路器分断时能可靠工作。
3. 额定电压（Rated Voltage）：低压断路器额定电压是指断路器额定条件下，能正常工作的电源电压。
单位通常为伏特（V）。
额定电压是选择断路器的重要参数，其大小需要根据被保护电路的电压来确定。
4. 机械寿命（Mechanical Life）：低压断路器的机械寿命是指断路器能正常运行的次数。
单位通常为次。
机械寿命与断路器的内部机构设计、质量有关，一般是指断路器能进行正常开关操作的次数。
5. 电气寿命（Electrical Life）：低压断路器的电气寿命是指断路器在额定负载条件下，能正常分合闸的次数。
单位通常为次。
电气寿命与断路器的内部触头的材质、形状以及触头接触电阻大小有关。
6. 瞬时动作特性（Instantaneous Trip Characteristic）：低压断路器的瞬时动作特性指断路器对于短时间过载电流或短路电流的动作时间与额定电流的关系。
瞬时动作特性可以分为多级过载保护和短路保护，用于根据被保护设备的负载情况来设定断路器的保护动作时间。
7. 过载保护特性（Overload Protection Characteristic）：低压断路器的过载保护特性指断路器对长时间过载电流的保护能力。
过载保护特性通常包括长时间分断电流和短时间分断电流两个参数。
8. 瞬时短路保护特性（Instantaneous Short Circuit Protection Characteristic）：低压断路器的瞬时短路保护特性指断路器对短时间短路电流的保护能力。
