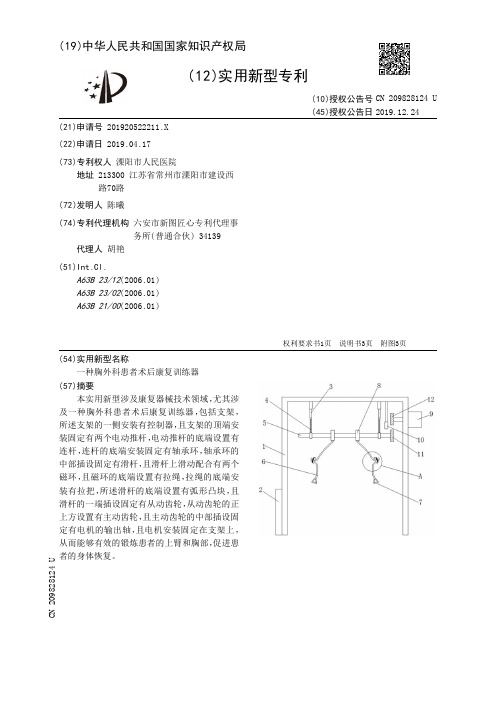

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920522211.X(22)申请日 2019.04.17(73)专利权人 溧阳市人民医院地址 213300 江苏省常州市溧阳市建设西路70路(72)发明人 陈曦　(74)专利代理机构 六安市新图匠心专利代理事务所(普通合伙) 34139代理人 胡艳(51)Int.Cl.A63B 23/12(2006.01)A63B 23/02(2006.01)A63B 21/00(2006.01)(54)实用新型名称一种胸外科患者术后康复训练器(57)摘要本实用新型涉及康复器械技术领域，尤其涉及一种胸外科患者术后康复训练器，包括支架，所述支架的一侧安装有控制器，且支架的顶端安装固定有两个电动推杆，电动推杆的底端设置有连杆，连杆的底端安装固定有轴承环，轴承环的中部插设固定有滑杆，且滑杆上滑动配合有两个磁环，且磁环的底端设置有拉绳，拉绳的底端安装有拉把，所述滑杆的底端设置有弧形凸块，且滑杆的一端插设固定有从动齿轮，从动齿轮的正上方设置有主动齿轮，且主动齿轮的中部插设固定有电机的输出轴，且电机安装固定在支架上，从而能够有效的锻炼患者的上臂和胸部，促进患者的身体恢复。

权利要求书1页 说明书3页 附图3页CN 209828124 U 2019.12.24C N 209828124U权　利　要　求　书1/1页CN 209828124 U1.一种胸外科患者术后康复训练器，包括支架(1)，其特征在于，所述支架(1)的一侧安装有控制器(2)，且支架(1)的顶端安装固定有两个电动推杆(3)，电动推杆(3)的底端设置有连杆(4)，连杆(4)的底端安装固定有轴承环，轴承环的中部插设固定有滑杆(5)，且滑杆(5)上滑动配合有两个磁环(8)，且磁环(8)的底端设置有拉绳(6)，拉绳(6)的底端安装有拉把(7)，所述滑杆(5)的底端设置有弧形凸块(15)，且滑杆(5)的一端插设固定有从动齿轮(11)，从动齿轮(11)的正上方设置有主动齿轮(12)，且主动齿轮(12)的中部插设固定有电机(9)的输出轴，且电机(9)安装固定在支架(1)上。

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920277454.1(22)申请日 2019.03.06(73)专利权人 周瑞祥地址 561000 贵州省安顺市西秀区学院路25号(72)发明人 周瑞祥　(51)Int.Cl.A63B 23/12(2006.01)A63B 21/06(2006.01)(54)实用新型名称一种体育用臂力训练器(57)摘要本实用新型涉及体育训练技术领域，具体是一种体育用臂力训练器，包括底座、训练架和座椅，所述训练架和座椅均安装在底座上，所述训练架的顶板上分别安装有第一定滑轮、第二定滑轮，所述第一定滑轮、第二定滑轮分别安装在训练架的顶板的前后端，所述训练架的后侧拐角位置安装有第三定滑轮，所述底座上平面还安装有收线辊，所述第一定滑轮、第二定滑轮、第三定滑轮与收线辊之间设置有拉绳。

本申请通过偏心轮机构对拉绳起到复位的效果，能够有效配合人员锻炼手臂；人员可呈坐姿，正常展开手臂，锻炼肌肉，符合人体力学原理。

权利要求书1页 说明书4页 附图2页CN 209828119 U 2019.12.24C N 209828119U权　利　要　求　书1/1页CN 209828119 U1.一种体育用臂力训练器，包括底座(1)、训练架(2)和座椅(3)，所述训练架(2)和座椅(3)均安装在底座(1)上，所述训练架(2)的顶板上分别安装有第一定滑轮(21)、第二定滑轮(22)，所述第一定滑轮(21)、第二定滑轮(22)分别安装在训练架(2)的顶板的前后端，所述训练架(2)的后侧拐角位置安装有第三定滑轮(23)，所述底座(1)上平面还安装有收线辊(24)，所述第一定滑轮(21)、第二定滑轮(22)、第三定滑轮(23)与收线辊(24)之间设置有拉绳(25)，其特征在于，所述底座(1)上架设有传动架(4)，所述传动架(4)包括辊轴(41)和传动盘(42)，所述传动盘(42)安装在辊轴(41)的侧边，所述传动盘(42)的外盘面上安装有从动斜齿轮(43)，所述从动斜齿轮(43)与辊轴(41)相连接，所述拉绳(25)的底部安装有齿条(27)，所述训练架(2)的底部竖向安装有传动轴(44)，所述传动轴(44)上安装有齿轮(45)，所述齿条(27)与齿轮(45)相啮合，所述传动轴(44)的顶端安装有传动斜齿轮(46)，所述传动斜齿轮(46)与从动斜齿轮(43)相啮合，所述辊轴(41)上安装有若干道偏心轮(47)。

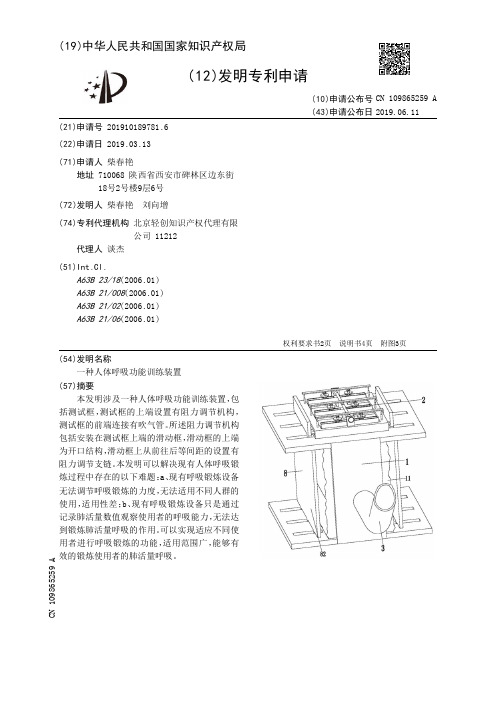

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910189781.6(22)申请日 2019.03.13(71)申请人 柴春艳地址 710068 陕西省西安市碑林区边东街18号2号楼9层6号(72)发明人 柴春艳　刘向增　(74)专利代理机构 北京轻创知识产权代理有限公司 11212代理人 谈杰(51)Int.Cl.A63B 23/18(2006.01)A63B 21/008(2006.01)A63B 21/02(2006.01)A63B 21/06(2006.01)(54)发明名称一种人体呼吸功能训练装置(57)摘要本发明涉及一种人体呼吸功能训练装置，包括测试框，测试框的上端设置有阻力调节机构，测试框的前端连接有吹气管。

所述阻力调节机构包括安装在测试框上端的滑动框，滑动框的上端为开口结构，滑动框上从前往后等间距的设置有阻力调节支链。

本发明可以解决现有人体呼吸锻炼过程中存在的以下难题：a、现有呼吸锻炼设备无法调节呼吸锻炼的力度，无法适用不同人群的使用，适用性差；b、现有呼吸锻炼设备只是通过记录肺活量数值观察使用者的呼吸能力，无法达到锻炼肺活量呼吸的作用。

可以实现适应不同使用者进行呼吸锻炼的功能，适用范围广，能够有效的锻炼使用者的肺活量呼吸。

权利要求书2页 说明书4页 附图3页CN 109865259 A 2019.06.11C N 109865259A权　利　要　求　书1/2页CN 109865259 A1.一种人体呼吸功能训练装置，包括测试框(1)，其特征在于：测试框(1)的上端设置有阻力调节机构(2)，测试框(1)的前端连接有吹气管(3)；所述阻力调节机构(2)包括安装在测试框(1)上端的滑动框(4)，滑动框(4)的上端为开口结构，滑动框(4)上从前往后等间距的设置有阻力调节支链(5)，滑动框(4)的前后两侧对称的设置有立板，立板之间通过轴承设置有驱动辊(6)，驱动辊(6)的左端与控制块(7)相连，控制块(7)安装在滑动框(4)上，滑动框(4)的左右两侧对称的设置有阻力执行支链(8)，阻力执行支链(8)通过滑动配合方式连接在滑动框(4)内；所述阻力调节支链(5)包括安装在滑动框(4)内壁上的阻力作业框(51)，阻力作业框(51)呈T字型结构，阻力作业框(51)的左右两侧对称的开设有阻力作业槽，阻力作业槽内设置有阻力作业块(52)；所述阻力作业块(52)包括通过滚动配合方式设置在阻力作业槽内的阻力连接块(521)，阻力连接块(521)与阻力作业槽的内壁之间设置有阻力弹簧(523)，阻力连接块(521)的中部设置有连接孔，连接孔的中部设置有连接构件(53)；所述阻力执行支链(8)包括通过滚动配合方式设置在滑动框(4)内的执行联动杆(81)，执行联动杆(81)安装在执行从动板(82)上，执行从动板(82)的上端通过滚动配合方式与设置在测试框(1)上端的滑动槽相连，执行从动板(82)的下端位于测试框(1)下端的滑动槽内。
