YJK为结构设计带来的变化 陈岱林亲授课件 陈岱林简历 研究员，博士生导师，PKPM系列软件的创始人、长达20多 年的领导人和总架构师 历任中国建筑科学研究院结构所规范室副主任，***** 工程部主任，结构所副所长，软件所所长，建研科技股份 有限公司副总裁，中国建筑科学研究院副总工程师，现为 北京盈建科软件公司董事长。 建设部专家委委员，曾任中国土木工程学会计算机应用委 员会理事长，中国建筑学会建筑结构分会副理事长。 1996年被评为国家级有突出贡献的中青年专家；20XX年五 一被评为全国先进工作者。 1 陈岱林亲授课件 盈建科YJK给结构设计带来的变化 陈岱林亲授课件 YJK为结构设计带来的变化 专业化的力学有限元内核及支持64位 节点约束的应用和减震隔震 合理考虑梁和楼板的协调工作 超筋超限及设计优化的若干应用及效果 特种设计计算方法的拓展 与楼层建模相辅相依的空间建模 喜闻乐见的几项特种结构应用 基础设计计算的几项创新； 包络设计模式 可普及应用的弹塑性动力时程分析 丰富的接口模块实现一模多算3 陈岱林亲授课件 一、专业化的力学有限元内核和支持64位 在核心有限元计算方面，联合了北京大学力学系的专业领 先的团队， 通过盈建科软件，把国内最好的力学有限元技术推广到建 筑行业 极大提高计算速度和计算容量 支持64位操作系统 陈岱林亲授课件 解题规模和计算速度大大增加 采用了领先的快速求解器，使程序的解题规模大大增加， 计算速度大幅提快，同时稳定性强。 可以切实改变目前应用软件常出现的计算规模受限，计算 常出错退出、且找不到原因的状况。 42层框筒试用实例：YJK――11分 传统软件――50分 国外软件――2小时5 陈岱林亲授课件 大规模单体建筑-深圳平安大厦，130层，47万自由度， 计算时间:32位时60分，64位时30分 大规模多塔建筑-北京建外SOHO,全部弹性板，70万自由 6 度，计算时间：32位时160分，64位时40分 陈岱林亲授课件 自动识别64位操作系统并安装64位软件 安装YJK软件时，可自动识别64位操作系统，如果是自动 安装YJK的64位核心计算程序； 在32位操作系统下，软件解题规模是110万； 在64位操作系统下，软件解题规模可达数百万，并且计算 速度提高至少1倍； 传统软件解题规模仅20多万； 从建模、计算到基础设计、施工图的全64位提升； YJK对64位的要求很容易满足：普通计算机增加内存7 陈岱林亲授课件 64位YJK条件很容易满足1、WIN7-64位操作系统 2、内存大于4G,最好16G 在WIN7-64位操作系统下， YJK的核心计算界面 陈岱林亲授课件 完全满足多塔计算、大底盘计 算需要 92万自由度，计算105阵型，质量参 与系数70%,计算时间:32位时240 分，其中生 成基础上部刚度90分， 64位时90分9 陈岱林亲授课件 完全满足多塔计算、大底盘计 算需要 广东高规11.6.4:大底盘多塔楼结构， 宜按整体模型和各塔楼分开模型分别 计算，整体建模主要计算多塔楼对大 底盘部分的影响，。。。 122万自由度，Ritz向量法，计算45阵型，质量 参与系数93%,计算时间64位50分 陈岱林亲授课件 完全满足多塔计算、大底盘计 算需要 12塔，114万自由度， Ritz 向量法，60阵型，振型参与 质量系数96.%,计算时间 140分(64位75分)11 陈岱林亲授课件 完全满足超限高层计算需要 远大天空城市 中国尊 中建千米工程 陈岱林亲授课件 施工模拟3加速3倍 陈岱林亲授课件 生成基础上部刚度加速几十倍 上部结构计算时，生成基础计 算用的上部结构凝聚刚度； 以前版本这部分计算耗时很多 ，对于大的基础平面可能需要 几十分钟甚至上百分钟； YJK改进计算方法，再大的基础 平面情况耗时不会超过几分钟 基础考虑上部刚度设计实用化14 陈岱林亲授课件 满足超长大规模地库计算的需要 陈岱林亲授课件 二、节点约束的应用和减震隔震 陈岱林亲授课件 弹性连接 除了以前的铰接、刚接外，提供更加多样的连接方式； 用户可以手工指定两点之间的弹性连接，可以定义节点6 个自由度上的弹性刚度，可以支持各种复杂的弹性刚度形 式，用来模拟滑动连接，滑动支座，减震隔震装置等。 大跨空间结构和底部主体结构的滑动连接支座 上连体结构和两侧主体结构的滑动弹性连接 隔振支座、减震装置17 陈岱林亲授课件 特殊构件定义中设置节点约束(两点约束) 在节点上设弹簧刚度，实际是在节点上连接的两根杆件之间或者两批杆件之间 设置弹簧刚度

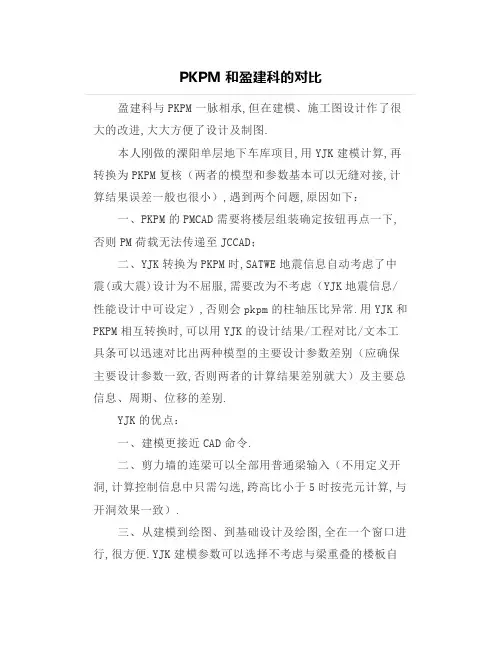

PKPM和盈建科的对比盈建科与PKPM一脉相承,但在建模、施工图设计作了很大的改进,大大方便了设计及制图.本人刚做的溧阳单层地下车库项目,用YJK建模计算,再转换为PKPM复核（两者的模型和参数基本可以无缝对接,计算结果误差一般也很小）,遇到两个问题,原因如下：一、PKPM的PMCAD需要将楼层组装确定按钮再点一下,否则PM荷载无法传递至JCCAD；二、YJK转换为PKPM时,SATWE地震信息自动考虑了中震(或大震)设计为不屈服,需要改为不考虑（YJK地震信息/性能设计中可设定）,否则会pkpm的柱轴压比异常.用YJK和PKPM相互转换时,可以用YJK的设计结果/工程对比/文本工具条可以迅速对比出两种模型的主要设计参数差别（应确保主要设计参数一致,否则两者的计算结果差别就大）及主要总信息、周期、位移的差别.YJK的优点：一、建模更接近CAD命令.二、剪力墙的连梁可以全部用普通梁输入（不用定义开洞,计算控制信息中只需勾选,跨高比小于5时按壳元计算,与开洞效果一致）.三、从建模到绘图、到基础设计及绘图,全在一个窗口进行,很方便.YJK建模参数可以选择不考虑与梁重叠的楼板自重,抗压与抗浮计算更真实（pkpm的抗压偏大,抗浮又偏不安全）.四、YJK的梁平法施工图功能更完善,可以自动划分连梁与框架梁的编号（剪力墙平面外的梁编号可以为KL,也可为L,在YJK的SATWE参数/构件设计信息/与剪力墙面外相连的梁按框架梁设计进行勾选,默认勾选,建议不勾选,两端点铰按次梁设计,跨度较大、比较重要的可手改为KL,此时剪力墙在KL 搁置处宜布置200x600的暗柱）,与水接触的地下室底板、顶板梁可以按梁顶梁底两种裂缝控制生成一张施工图.五、无梁楼盖设计方便,顶板无梁楼盖可以直接在楼板施工图中布置柱帽,柱帽验算可以同时给出柱帽、托板、和楼板的三项冲切系数.基础无梁楼盖可以在筏板或止水板中布置柱墩.（pkpm的顶板无梁楼盖要在SLAB中搞,SLAB不能定义柱墩类型,批量修改很不方便,基础无梁楼盖要在JCCAD的基础模型输入中/上部构件/柱墩输入,柱墩尺寸不直观）.六、YJK生成剪力墙暗柱时,可以按砼规、抗规及11G101-1,与墙身相连的构造转角暗柱可净伸200,比较经济（此条高规规定仍为净伸300,高层剪力墙应仍按净伸300）.YJK生成柱施工图时,建议勾选柱配筋考虑上层柱下端配筋面积,各柱上下层的纵筋比较协调,一般不会有两级以上的差别.用钢量会有少量增加,但更加合理.YJK柱配筋的放大系数取1时,仍有个别柱的纵筋箍筋比计算结果大一级.七、YJK的1.5.2.2版本,人防车库止水板,用最低水浮力与人防核爆荷载组合,审图中心一般不认可.YJK的1.5.3.0版本,在基础计算及结果输出的计算选项/高级选项中增加了勾选最高水浮力与人防核爆荷载组合,可以满足设计要求.YJK的异常：1、刘勇的无锡万达项目（框筒结构）由pkpm转为YJK,发现周期信息中平动变为扭转,与pkpm差别较大！2、YJK的楼层组装轴测图预览会出现错乱时,应在轴线网格中选择形成网点（全楼）,则可以正常显示.YJK的腰筋与PKPM类似,梁两侧有错层板时,会忽略错层板的作用,导致腰筋偏多,其实可以考虑.YJK梁仅一侧有板时,也会忽略单侧板的作用,导致腰筋偏多,PKPM可以考虑单侧板的作用.八：YJK软件进入施工图模块时,建议将设置/文字样式/中的样式1字高由250改为300,这样施工图中的梁筋（梁筋较拥挤时也可以仍按250或280生成梁图）、墙表、柱表、构件名称中字高为300（YJK与探索者字体类似,字高300时的实际字高才250左右）,比较清楚.YJK的个性设置后要再点击设成默认,其他新建工程可能会相应按此设置.。
