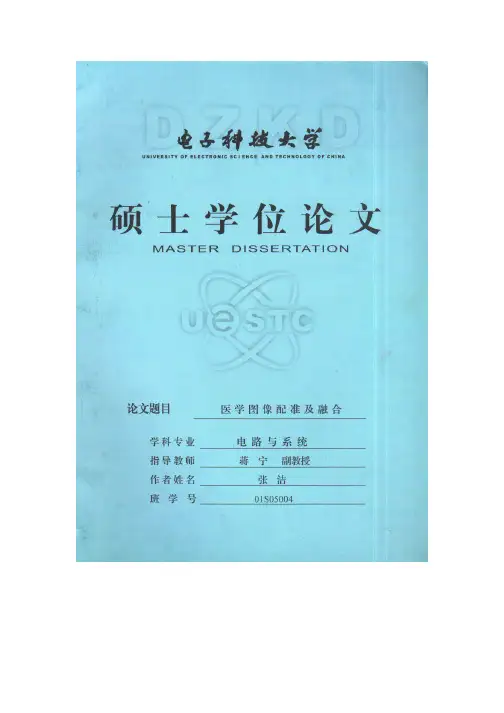

分类号密级UDC学位论文医学图像配准及融合（题名和副题名）张洁（作者姓名）指导教师姓名蒋宁副教授电子科技大学成都（职务、职称、学位、单位名称及地址）申请学位级别硕士专业名称电路与系统论文提交日期2004.6论文答辩日期2004.6学位授予单位和日期电子科技大学答辩委员会主席评阅人2004年6月 15日注1注明《国际十进分类法UDC》的类号独创性声明本人声明所呈交的学位论文是本人在导师指导下进行的研究工作及取得的研究成果。
据我所知，除了文中特别加以标注和致谢的地方外，论文中不包含其他人已经发表或撰写过的研究成果，也不包含为获得电子科技大学或其它教育机构的学位或证书而使用过的材料。
与我一同工作的同志对本研究所做的任何贡献均已在论文中作了明确的说明并表示谢意。
签名：日期：年月日关于论文使用授权的说明本学位论文作者完全了解电子科技大学有关保留、使用学位论文的规定，有权保留并向国家有关部门或机构送交论文的复印件和磁盘，允许论文被查阅和借阅。
本人授权电子科技大学可以将学位论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存、汇编学位论文。
（保密的学位论文在解密后应遵守此规定）签名：导师签名：日期：年月日摘 要医学图像信息融合是当代信息科学、计算机与医学影像科学相交叉的一个研究课题，它是医学图像处理学科的一个新的研究热点。
作为医学图像融合的基础，医学图像的配准有着非常重要的意义，它是图像融合的第一步，配准的精度直接影响着融合的效果。
本文从二维医学图像的刚性变换出发，研究了基于互信息的多模态医学图像配准方法。
互信息法是把信息论中的互信息作为衡量两幅图像配准的相似性测度函数，当两幅图像配准时，互信息达到最大值。
该方法人工干预少，只依赖于图像本身的信息，不需要任何假设或先验医学知识，也不需要对图像进行特征点提取、组织分类等预处理。
在寻找最优的旋转和平移参数时，采用了无需计算梯度的Powell直接搜索算法和Brent算法。
医学图像配准与配对的基本步骤与算法随着互联网时代的到来，互联网思维逐渐渗透到各个领域，包括医学图像处理。
作为一位现代互联网思维的老师，我将为大家介绍医学图像配准与配对的基本步骤与算法，并探讨其在医学领域的应用。
医学图像配准是指将不同时间、不同模态或不同患者的医学图像进行对齐，以实现图像的统一和比较。
配准的基本步骤包括：图像预处理、特征提取、特征匹配和变换模型。
首先，图像预处理是为了去除图像中的噪声和不必要的信息，以提高后续处理的准确性和效率。
常用的预处理方法包括平滑滤波、边缘检测和图像增强等。
通过这些方法，可以使图像更加清晰、明确，为后续的特征提取和匹配打下良好的基础。
接下来，特征提取是将图像中的关键信息提取出来，以便进行后续的匹配和变换。
常用的特征包括角点、边缘、纹理等。
特征提取的方法有很多，例如Harris角点检测、SIFT特征提取等。
通过这些方法，可以从图像中提取出具有独特性和稳定性的特征点或特征描述子，为后续的匹配和变换提供可靠的依据。
然后，特征匹配是将两幅图像中的特征进行对应，以找到它们之间的关系。
特征匹配的目标是找到最佳的匹配对，即使得两幅图像中的特征点之间的距离最小。
常用的特征匹配算法包括暴力匹配、K近邻匹配和RANSAC匹配等。
通过这些算法，可以实现特征点的准确匹配，为后续的变换模型提供准确的输入。
最后，变换模型是根据特征匹配的结果，将一个图像变换到另一个图像的空间中。
常用的变换模型包括仿射变换、透视变换和非刚性变换等。
这些变换模型可以将图像进行旋转、平移、缩放等操作，从而实现图像的对齐和配准。
医学图像配准与配对在医学领域有着广泛的应用。
例如，在医学影像诊断中，医生可以通过将多个时间点的同一患者的图像进行配准，来观察病变的演变和治疗效果的评估。
此外，在医学研究中，医学图像配准可以用于分析不同患者之间的结构和功能的差异，从而帮助研究人员更好地理解疾病的发生和发展机制。
总之，医学图像配准与配对是一项重要的技术，它可以将不同时间、不同模态或不同患者的医学图像进行对齐，为医学影像诊断和研究提供可靠的基础。
医学图像配准与导航技术章节一：医学图像配准技术医学图像配准技术是一种将不同层面或不同时间的医学图像进行对齐和融合的方法。
它在医学影像学领域中具有重要的应用价值，能够提供更准确的诊断和治疗方案。
1.1 图像配准的概念和意义医学图像配准是指将不同模态的图像或同一序列的图像进行精确的对齐，以实现从不同角度观察图像、比较不同时间点图像、实现图像融合等目的。
它可以帮助医生更好地理解和分析患者的病情，为治疗方案的制定提供准确的依据。
1.2 常见的图像配准方法医学图像配准方法主要包括基于特征的方法、基于相似度度量的方法和基于变换模型的方法。
其中，基于特征的方法依靠提取图像的特征点或特征区域进行匹配，从而实现图像的对齐；基于相似度度量的方法通过计算图像之间的相似度度量指标来确定最佳对齐方式；基于变换模型的方法则通过建立图像之间的变换关系来实现配准。
1.3 配准中的关键技术在医学图像配准过程中，有几个关键技术需要注意。
首先是特征提取和匹配技术，它们是实现图像对齐的基础。
其次是相似度度量技术，它可以帮助选择最佳的配准方法。
还有变换模型的选择和优化，它们能够有效地描述图像之间的变换关系。
最后是配准结果的评估方法，可以通过定量和定性评价来判断配准效果的好坏。
章节二：医学图像导航技术医学图像导航技术是一种将医学图像与实际手术操作相结合的技术。
它在导航手术和术中诊断中扮演着重要的角色，能够提供精确的导航指引和实时的图像引导。
2.1 图像导航的定义和应用医学图像导航是指将医学图像与手术现场进行实时匹配，通过引导医生在手术中对目标位置进行精确的定位和操作。
它可以应用于脑部手术、骨科手术、肝脏手术等各种领域，提高手术的准确性和安全性。
2.2 医学图像导航系统的构成和原理医学图像导航系统主要由图像获取、图像处理和跟踪定位三个步骤构成。
首先，必须获取具有高质量的医学图像，可以通过CT、MRI、超声等技术获得。
然后，通过图像处理算法对图像进行分割、匹配和配准，以便与实际手术场景相匹配。
医学影像处理中磁共振图像配准技术的应用教程与对齐准确性评估磁共振成像（Magnetic Resonance Imaging，MRI）是一种非侵入性的医学成像技术，广泛应用于疾病的诊断与治疗。
然而，在进行医学影像处理时，经常需要将不同时间点或不同模态的磁共振图像进行对齐，以实现准确的定量分析和比较。
本文将介绍医学影像处理中磁共振图像配准技术的应用教程，并探讨其对齐准确性评估的方法。
首先，我们来了解磁共振图像配准的基本原理。
磁共振图像配准是将两个或多个磁共振图像进行空间上的对齐，使得它们在解剖结构上相互匹配。
简单来说，配准的目标是将不同图像中的相同结构对应起来，从而实现相同位置和尺寸的像素在不同图像中具有相同的空间坐标。
配准技术的基本原理包括特征提取、特征匹配和图像变换。
在磁共振图像配准中，常用的特征提取方法有基于边缘、基于强度和基于特征点等。
基于边缘的方法通过检测图像中的边缘特征，提取结构信息。
基于强度的方法则利用图像中的灰度级信息，提取图像的亮度分布特征。
基于特征点的方法则通过检测图像中的显著特征点，如角点或斑点等，提取唯一标识的特征。
特征匹配是指在两个或多个图像中寻找相同或相似特征，并将其进行匹配。
常用的特征匹配算法有基于相关系数、基于相似度和基于相位等方法。
匹配过程可以利用最小二乘法、RANSAC算法等进行优化，以提高匹配的准确性。
图像变换是将配准前的图像进行变换，使得它们与配准后的图像具有相同的空间坐标。
常见的图像变换方法有刚体变换、仿射变换和非刚性变形等。
在实际的磁共振图像配准应用中，有一些常见的技术和工具可以帮助实现高质量的配准结果。
例如，可以利用现成的图像处理软件，如FSL （FMRIB Software Library）、ANTS（Advanced Normalization Tools）和SPM（Statistical Parametric Mapping）等，它们提供了丰富的配准算法和工具。

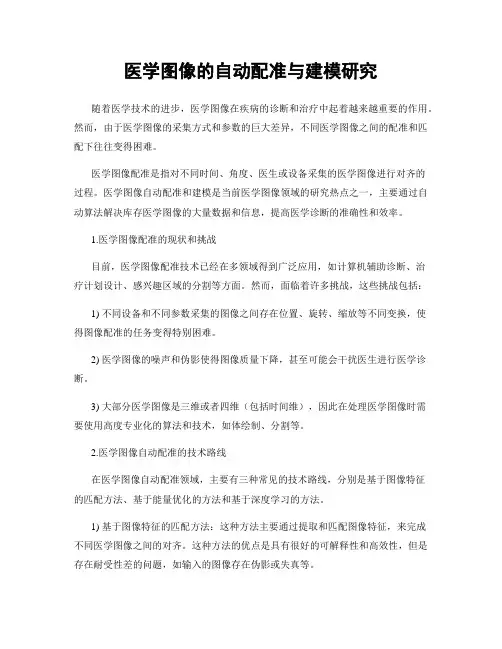

医学图像的自动配准与建模研究随着医学技术的进步，医学图像在疾病的诊断和治疗中起着越来越重要的作用。
然而，由于医学图像的采集方式和参数的巨大差异，不同医学图像之间的配准和匹配下往往变得困难。
医学图像配准是指对不同时间、角度、医生或设备采集的医学图像进行对齐的过程。
医学图像自动配准和建模是当前医学图像领域的研究热点之一，主要通过自动算法解决库存医学图像的大量数据和信息，提高医学诊断的准确性和效率。
1.医学图像配准的现状和挑战目前，医学图像配准技术已经在多领域得到广泛应用，如计算机辅助诊断、治疗计划设计、感兴趣区域的分割等方面。
然而，面临着许多挑战，这些挑战包括：1) 不同设备和不同参数采集的图像之间存在位置、旋转、缩放等不同变换，使得图像配准的任务变得特别困难。
2) 医学图像的噪声和伪影使得图像质量下降，甚至可能会干扰医生进行医学诊断。
3) 大部分医学图像是三维或者四维（包括时间维），因此在处理医学图像时需要使用高度专业化的算法和技术，如体绘制、分割等。
2.医学图像自动配准的技术路线在医学图像自动配准领域，主要有三种常见的技术路线，分别是基于图像特征的匹配方法、基于能量优化的方法和基于深度学习的方法。
1) 基于图像特征的匹配方法：这种方法主要通过提取和匹配图像特征，来完成不同医学图像之间的对齐。
这种方法的优点是具有很好的可解释性和高效性，但是存在耐受性差的问题，如输入的图像存在伪影或失真等。
2) 基于能量优化的方法：这种方法主要通过最小化差异度或最大化相似度，来实现医学图像自动配准和建模。
它能够同时处理多个图像，并且具有很好的分辨率，准确性和时间效率，但是对于一些情况，如存在大量的局部特征，应用效果欠佳。
3) 基于深度学习的方法：这种方法主要通过神经网络来完成医学图像的自动配准，已经成为当前最流行的医学图像自动配准方法之一。
它具有高效准确、鲁棒性好、具有一定的健壮性等特点，但需要大量数据配合，特征提取困难，网络训练复杂，且对于一些医学图像类型识别率较低。
医学图像配准算法的使用技巧总结医学图像的配准是指将多幅不同时间、不同模态或不同平面的医学图像进行对齐，以便进行准确的比较、分析和诊断。
医学图像配准算法是实现这一目标的重要工具，它可以帮助医生或研究人员将医学图像精确地叠加在一起，从而提供更准确的信息和更准确的诊断结果。
本文将总结常见的医学图像配准算法的使用技巧，旨在帮助读者更好地理解和应用这些算法。
一、点对点配准算法点对点配准算法是医学图像配准中最基本也是最常用的一种方法。
该算法通过选取两幅图像中相应位置的一组特征点，在这些特征点间建立关联，然后通过计算得出一个转换函数，将其中一幅图像对齐到另一幅图像上。
在使用点对点配准算法时，要注意以下几点：1. 特征点选择：选择正确的特征点是点对点配准的关键。
通常，特征点应具有明显的边界和独特的特征，可以通过算法自动选择或手动标注。
2. 特征点匹配：将两幅图像中的特征点进行匹配是配准的关键步骤。
常用的匹配算法包括最小二乘法、最大熵法、迭代最近点法等。
选择适合的匹配算法可以提高匹配精度和算法的鲁棒性。
3. 转换函数确定：根据匹配的特征点，通过计算得出一个转换函数，将其中一幅图像对齐到另一幅图像上。
常用的转换函数有仿射变换、透视变换等。
根据具体情况选择合适的转换函数能够提高配准的效果。
二、局部变形模型算法局部变形模型算法是一种高级的医学图像配准方法，通过将医学图像划分为小块，并在每个小块内进行局部的非刚性变形，从而实现全局的图像配准。
在使用局部变形模型算法时，需要注意以下几点：1. 网格划分：将医学图像划分为小块是局部变形模型的关键。
可以根据图像的特征和需要进行不同大小的划分，合理划分可以提高算法的速度和准确性。
2. 变形模型选择：根据具体问题和需求选择合适的变形模型，常用的变形模型包括B样条变形模型、Thin-Plate Spline变形模型等。
选择适合的变形模型可以提高配准的精度和效果。
3. 形变策略：在进行局部变形时，需要选择合适的形变策略，常用的形变策略有拉普拉斯形变、弹性形变等。

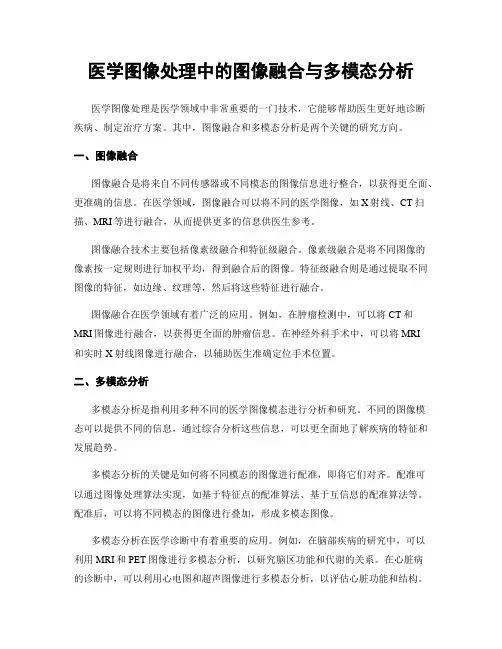

医学图像处理中的图像融合与多模态分析医学图像处理是医学领域中非常重要的一门技术，它能够帮助医生更好地诊断疾病、制定治疗方案。
其中，图像融合和多模态分析是两个关键的研究方向。
一、图像融合图像融合是将来自不同传感器或不同模态的图像信息进行整合，以获得更全面、更准确的信息。
在医学领域，图像融合可以将不同的医学图像，如X射线、CT扫描、MRI等进行融合，从而提供更多的信息供医生参考。
图像融合技术主要包括像素级融合和特征级融合。
像素级融合是将不同图像的像素按一定规则进行加权平均，得到融合后的图像。
特征级融合则是通过提取不同图像的特征，如边缘、纹理等，然后将这些特征进行融合。
图像融合在医学领域有着广泛的应用。
例如，在肿瘤检测中，可以将CT和MRI图像进行融合，以获得更全面的肿瘤信息。
在神经外科手术中，可以将MRI和实时X射线图像进行融合，以辅助医生准确定位手术位置。
二、多模态分析多模态分析是指利用多种不同的医学图像模态进行分析和研究。
不同的图像模态可以提供不同的信息，通过综合分析这些信息，可以更全面地了解疾病的特征和发展趋势。
多模态分析的关键是如何将不同模态的图像进行配准，即将它们对齐。
配准可以通过图像处理算法实现，如基于特征点的配准算法、基于互信息的配准算法等。
配准后，可以将不同模态的图像进行叠加，形成多模态图像。
多模态分析在医学诊断中有着重要的应用。
例如，在脑部疾病的研究中，可以利用MRI和PET图像进行多模态分析，以研究脑区功能和代谢的关系。
在心脏病的诊断中，可以利用心电图和超声图像进行多模态分析，以评估心脏功能和结构。
三、挑战与展望虽然图像融合和多模态分析在医学图像处理中有着广泛的应用，但仍然存在一些挑战。
首先，不同图像模态之间存在差异，如分辨率、噪声等，这给图像融合和多模态分析带来了一定的困难。
其次，图像融合和多模态分析的算法需要高效且准确，以满足医生快速诊断的需求。
未来，随着医学图像采集设备的不断更新和发展，图像融合和多模态分析的技术也将不断进步。

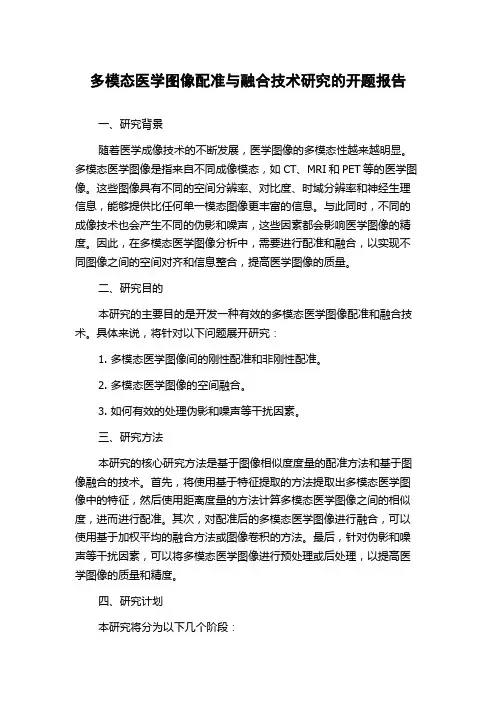

多模态医学图像配准与融合技术研究的开题报告一、研究背景随着医学成像技术的不断发展，医学图像的多模态性越来越明显。
多模态医学图像是指来自不同成像模态，如CT、MRI和PET等的医学图像。
这些图像具有不同的空间分辨率、对比度、时域分辨率和神经生理信息，能够提供比任何单一模态图像更丰富的信息。
与此同时，不同的成像技术也会产生不同的伪影和噪声，这些因素都会影响医学图像的精度。
因此，在多模态医学图像分析中，需要进行配准和融合，以实现不同图像之间的空间对齐和信息整合，提高医学图像的质量。
二、研究目的本研究的主要目的是开发一种有效的多模态医学图像配准和融合技术。
具体来说，将针对以下问题展开研究：1. 多模态医学图像间的刚性配准和非刚性配准。
2. 多模态医学图像的空间融合。
3. 如何有效的处理伪影和噪声等干扰因素。
三、研究方法本研究的核心研究方法是基于图像相似度度量的配准方法和基于图像融合的技术。
首先，将使用基于特征提取的方法提取出多模态医学图像中的特征，然后使用距离度量的方法计算多模态医学图像之间的相似度，进而进行配准。
其次，对配准后的多模态医学图像进行融合，可以使用基于加权平均的融合方法或图像卷积的方法。
最后，针对伪影和噪声等干扰因素，可以将多模态医学图像进行预处理或后处理，以提高医学图像的质量和精度。
四、研究计划本研究将分为以下几个阶段：1. 文献综述：对多模态医学图像配准和融合技术进行综述，并分析其优缺点，总结现有技术的适用范围和局限性。
2. 基于特征提取的医学图像配准：探索不同的特征提取方法，并对配准结果进行评估和比较，选择合适的特征提取方法。
3. 多模态医学图像间的配准与融合：在前一阶段的基础上，探索多模态医学图像的配准和融合方法，并对配准和融合结果进行评估和比较选择合适的方法。
4. 干扰因素处理：研究多模态医学图像中的干扰因素（如伪影和噪声）产生的原因，并提出相应的处理方法，提高医学图像质量和精度。
医学图像配准与融合研究的开题报告一、研究背景和意义医学图像配准与融合是医学影像技术领域的核心技术之一，是将不同模态、不同时间点或不同角度、不同分辨率的医学影像数据对其进行空间对齐的过程，从而能够充分利用不同影像数据的信息，提高医学图像处理和诊断的精度和可靠性。
图像配准和融合技术是实现多模态医学影像数据的协同利用、精准诊断和手术导航的重要手段，也是进一步深化医学影像诊疗学研究和促进临床医学实践的有效途径。
目前，随着医学影像技术的不断发展和医学数据数量的急速增长，在实际医疗实践中，不同来源、不同特征的医学图像数据不仅种类繁多，而且存在不能联合利用的问题。
因此，图像配准与融合技术的研究成为了比较热门的研究方向。
研究医学影像配准与融合技术，为临床医学和生命科学的发展和改进提供技术支持和创新思路，对于提高医疗诊疗水平和人们健康水平具有非常重要的意义。
二、研究内容和方法本项目主要针对医学图像配准和融合技术进行研究。
具体研究内容和方法如下：1、医学图像配准技术研究：主要采用基于特征点的图像配准方法，通过特征点的匹配实现不同图像的空间对齐，并通过优化匹配结果来提高医学影像配准的准确性和可靠性。
2、医学图像融合技术研究：主要采用多种图像融合方法，包括像素级融合和特征级融合等，通过将多模态和多角度的医学影像数据进行融合，来实现更全面、更精准的影像信息表达和分析。
3、基于深度学习的医学影像配准和融合算法研究：利用卷积神经网络等深度学习技术，研究医学影像配准和融合的自动化算法，提高医学影像处理的效率和精度。
三、预期成果和计划本项目预期达到的成果包括：1、医学影像配准和融合技术的成熟与应用：通过研究，使用软件将医学影像进行配准与融合，并将其应用到实际医疗实践中，实现了不同来源、不同特征的医学图像数据联合利用和精准诊断。
2、基于深度学习的医学影像配准和融合自动化算法的研究：通过深度学习技术的应用，构建了医学影像配准和融合自动化算法，可以提高医学影像处理的效率和精度。
医学影像处理与分析中的图像配准算法第一章引言医学影像处理与分析是医学影像学的重要研究领域，图像配准算法在该领域中扮演着至关重要的角色。
图像配准是将一系列医学图像中的相同结构对齐，从而实现更精确的图像定量分析与比较。
本文将重点介绍医学影像处理与分析中常用的图像配准算法及其应用。
第二章图像配准算法的基本原理2.1 特征点匹配特征点匹配是图像配准算法的基础。
通过寻找图像中的特征点，并利用特征点之间的相对位置关系进行匹配，从而实现图像对齐。
常用的特征点匹配算法有SIFT、SURF和ORB等。
2.2 变换模型变换模型是图像配准算法中的关键概念。
变换模型描述了待匹配图像相对于参考图像的几何变换关系。
常用的变换模型包括刚体变换、相似变换和仿射变换等。
根据具体的应用场景选择合适的变换模型，以实现更准确的图像配准。
第三章图像配准算法的应用3.1 影像融合影像融合是将不同成像模态下的医学影像融合为一幅综合的图像。
通过图像配准算法，可以实现不同模态影像之间的对齐，从而改善图像质量、增强图像细节，并提高医学诊断的准确性。
3.2 手术导航图像配准算法在手术导航中起到关键作用。
医生可以通过将患者的实时影像与之前获取的高质量影像进行配准，来指导手术操作。
图像配准的精度直接影响手术的成功率和患者的康复效果。
3.3 病灶追踪图像配准技术可以用于病灶追踪。
通过将不同时间点的病理影像进行配准，可以实现病灶的位置变化分析，及早发现疾病的进展情况，并制定相应的治疗方案。
第四章图像配准算法的评估方法为了评估图像配准算法的性能，需要选择合适的评估方法。
主要包括目标函数、配准精度和计算时间等指标。
目标函数用于度量配准结果与真实结果之间的差异程度，配准精度用于衡量配准算法的准确性，计算时间用于评估算法的效率。
第五章图像配准的挑战与未来发展方向5.1 图像质量图像质量对于图像配准算法来说是一个重要的挑战。
不同成像条件下获取的图像质量可能存在差异，这对图像配准的准确性产生影响。
