电子技术基础1.1 检验学习结果1、什么是本征激发？什么是复合？少数载流子和多数载流子是如何产生的？答：由于光照、辐射、温度的影响而产生电子—空穴对的现象称为本征激发；同时进行的价电子定向连续填补空穴的的现象称为复合。
掺入三价杂质元素后，由于空穴数量大大增加而称为多子，自由电子就是少子；掺入五价元素后，由于自由电子数量大大增加而称为多子，空穴就是少子。
即多数载流子和少数载流子的概念是因掺杂而形成的。
2、半导体的导电机理和金属导体的导电机理有何区别？答：金属导体中存在大量的自由电子载流子，因此金属导体导电时只有自由电子一种载流子；而半导体内部既有自由电子载流子又有空穴载流子，在外电场作用下，两种载流子总是同时参与导电，这一点是它与金属导体导电机理的区别。
3、什么是本征半导体？什么是N型半导体？什么是P型半导体？答：原子排列得非常整齐、结构完全对称的晶体称为本征半导体．．．．．。
本征半导体掺入五价元素后形成N型半导体；掺入三价元素后形成P形半导体。
4、由于Ｎ型半导体中多数载流子是电子，因此说这种半导体是带负电的。
这种说法正确吗？为什么？答：这种说法不正确。
因为，虽然N型半导体中有多子和少子之分，造成定城的离子带正电，但是整个晶体上的正、负电荷总数在掺杂过程中并没有失去或增加，所以晶体不带电。
5、试述雪崩击穿和齐纳击穿的特点。
这两种击穿能否造成PN结的永久损坏？答：电击穿包括雪崩击穿和齐纳击穿，前者是一种碰撞的击穿，后者属于场效应的击穿，这两种电击穿一般可逆，不会造成PN结的永久损坏。
6、何谓扩散电流？何谓漂移电流？何谓PN结的正向偏置和反向偏置？说说PＮ结有什么特性？答：由多子形成的导通电流称扩散电流，由少子形成的电流称为漂移电流；当PN 结的阳极P接电源正极，阴极N接电源负极时称为正向偏置，反之为反向偏置；PN结具有“正向导通、反向阻断”的单向导电性。
1.2 检验学习结果1、何谓死区电压？硅管和锗管死区电压的典型值各为多少？为何会出现死区电压？答：二极管虽然具有单向导电性，但是当正向电压较小时，由于外加正向电压的电场还不足以克服PN结的内电场对扩散运动的阻挡作用，二极管仍呈现高阻态，所以通过二极管的正向电流几乎为零，即基本上仍处于截止状态，这段区域通常称为死区．．。
20XX年复习资料大学复习资料专业：班级：科目老师：日期：第1章直流电路习题解答1.1 在图1.1所示电路中，（1）选d 为参考点，求a V 、b V 和c V ；（2）选c 为参考点，求a V 、b V 和d V 。
图1.1 习题1.1电路图解 （1） 当选d 为参考点时， V 3ad a ==u VV 112cd bc bd b =-=+==u u u V ；V 1cd c -==u V （2） 当选c 为参考点时， 4V 13dc ad a =+=+=u u VV 2bc b ==u V ；V 1dc d ==u V1.2 求图1.2中各元件的功率，并指出每个元件起电源作用还是负载作用。
图1.2 习题1.2电路图解 W 5.45.131=⨯=P （吸收）； W 5.15.032=⨯=P （吸收） W 15353-=⨯-=P （产生）；W 5154=⨯=P （吸收）； W 4225=⨯=P （吸收）元件1、2、4和5起负载作用，元件3起电源作用。
1.3 求图1.3中的电流I 、电压U 及电压源和电流源的功率。
图1.3 习题1.3电路图解 A 2=I ；V 13335=+-=I I U电流源功率：W 2621-=⋅-=U P （产生），即电流源产生功率6W 2。
电压源功率：W 632-=⋅-=I P （产生），即电压源产生功率W 6。
1.4 求图1.4电路中的电流1I 、2I 及3I 。
图1.4 习题1.4电路图解 A 1231=-=IA 1322-=-=I由1R 、2R 和3R 构成的闭合面求得：A 1223=+=I I 1.5 试求图1.5所示电路的ab U 。
图1.5 习题1.5电路图解 V 8.13966518ab -=⨯+++⨯-=U 1.6求图1.6所示电路的a 点电位和b 点电位。
图1.6 习题1.6电路图解 V 4126b =⨯-=VV 13b a =+-=V V1.7 求图1.7中的I 及S U 。
第一章1.1 能否将1.5V 的干电池以正向接法接到二极管两端？为什么？解：不能。
因为二极管的正向电流与其端电压成指数关系，当端电压为1.5V 时，管子会因电流过大而烧坏。
1.2已知稳压管的稳压值U Z ＝6V ，稳定电流的最小值I Zmin ＝5mA 。
求图T1.4所示电路中U O1和U O2各为多少伏。
解：U O1＝6V ，U O2＝5V 。
1.3写出图T1.3所示各电路的输出电压值，设二极管导通电压U D ＝0.7V 。
（该题与书上略有不同）解：U O1≈1.3V ，U O2＝0，U O3≈－1.3V ，U O4≈2V ，U O5≈1.3V ，U O6≈－2V 。
1.5 电路如图P1.5（a ）所示，其输入电压u I1和u I2的波形如图（b ）所示，二极管导通电压U D ＝0.7V 。
试画出输出电压u O 的波形，并标出幅值（该题与书上数据不同）解：u O 的波形如解图P1.5所示。
解图P1.51.9电路如图T1.9所示，V CC ＝15V ，β＝100，U BE ＝0.7V 。
试问： （1）R b ＝50k Ω时，u O ＝？ （2）若T 临界饱和，则R b ≈？ 解：（1）R b ＝50k Ω时，基极电流、集电极电流和管压降分别为26bBEBB B =-=R U V I μAV2mA 6.2 C C CC CE B C =-===R I V U I I β所以输出电压U O ＝U CE ＝2V 。
1.11电路如图P1.11所示，试问β大于多少时晶体管饱和？ 解：取U CES ＝U BE ，若管子饱和，则Cb C BECC b BE CC R R R U V R U V ββ=-=-⋅所以，100Cb=≥R R β时，管子饱和。
图1.11 1.12 分别判断图P1.12所示各电路中晶体管是否有可能工作在放大状态第二章2.1试分析图T2.2所示各电路是否能够放大正弦交流信号，简述理由。

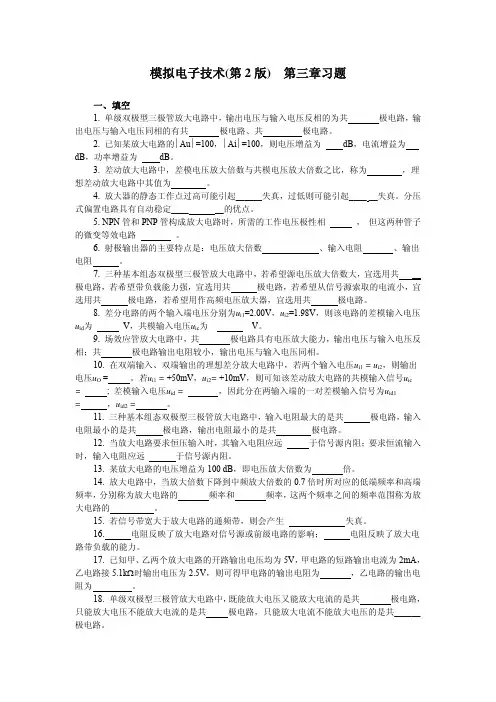

模拟电子技术(第2版) 第三章习题 一、填空 1. 单级双极型三极管放大电路中，输出电压与输入电压反相的为共 极电路，输
出电压与输入电压同相的有共 极电路、共 极电路。 2. 已知某放大电路的⏐Au⏐=100，⏐Ai⏐=100，则电压增益为 dB，电流增益为
dB，功率增益为 dB。 3. 差动放大电路中，差模电压放大倍数与共模电压放大倍数之比，称为 ，理
想差动放大电路中其值为 。 4. 放大器的静态工作点过高可能引起______失真，过低则可能引起____ __失真。分压
式偏置电路具有自动稳定____ __的优点。 5. NPN管和PNP管构成放大电路时，所需的工作电压极性相 ， 但这两种管子
的微变等效电路 。 6. 射极输出器的主要特点是：电压放大倍数 、输入电阻 、输出
电阻 。 7. 三种基本组态双极型三极管放大电路中，若希望源电压放大倍数大，宜选用共 __
极电路，若希望带负载能力强，宜选用共 极电路，若希望从信号源索取的电流小，宜选用共 极电路，若希望用作高频电压放大器，宜选用共 极电路。 8. 差分电路的两个输入端电压分别为ui1=2.00V，ui2=1.98V，则该电路的差模输入电压
uid为 V，共模输入电压uic为 V。
9. 场效应管放大电路中，共 极电路具有电压放大能力，输出电压与输入电压反
相；共 极电路输出电阻较小，输出电压与输入电压同相。 10. 在双端输入、双端输出的理想差分放大电路中，若两个输入电压ui1 = u
i2，则输出
电压uO = 。若ui1 = +50mV，ui2= +10mV，则可知该差动放大电路的共模输入信号uic
= ; 差模输入电压uid = ，因此分在两输入端的一对差模输入信号为uid1
= ，uid2 = 。
11. 三种基本组态双极型三极管放大电路中，输入电阻最大的是共 极电路，输入
电阻最小的是共 极电路，输出电阻最小的是共 极电路。 12. 当放大电路要求恒压输入时，其输入电阻应远 于信号源内阻；要求恒流输入

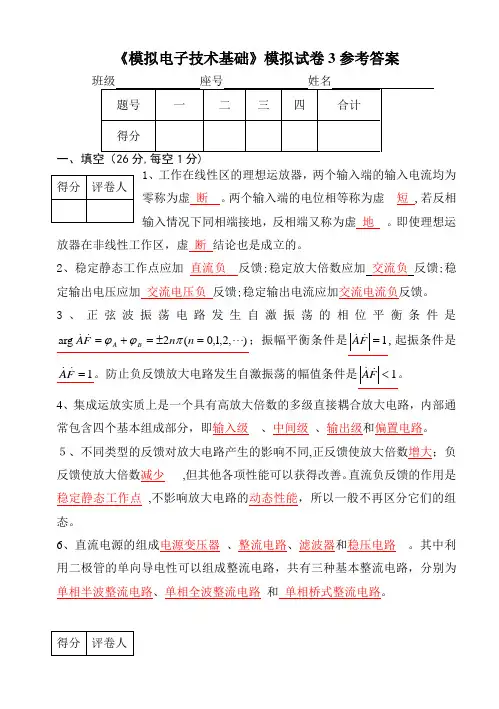

《模拟电子技术基础》模拟试卷3参考答案1、工作在线性区的理想运放器，两个输入端的输入电流均为零称为虚 断 。
