技术交底记录(辅路范围内检查井周围处理)

编号：AQ-GL-04229( 安全管理)单位：_____________________审批：_____________________日期：_____________________WORD文档/ A4打印/ 可编辑路侧石、检查井、雨水口、雨水支管技术交底Technical disclosure of roadside stone, inspection well, rainwater inlet and rainwater branchpipe路侧石、检查井、雨水口、雨水支管技术交底备注：企业安全管理的目的就是提高生产，而同时又不造成安全事故。

一个出过安全事故的企业，不管在劳动者还是消费者的心中都是没有可信度的。

所以只有加强企业的安全管理，才能树立良好的企业形象，从而赢得市场。

交底内容：一、施工准备工具班组自备，材料按图纸要求。

二、施工技术要求1、路侧石靠背砼距侧石顶成熟尺寸不大于8cm，路侧石铺设到雨水口处，底面水泥砂浆应满铺。

2、雨污水检查井盖安装：1)井盖安装前，将检查井四周清堑出宽度不小于35cm的砼浇筑带，要求断面圆顺、平齐，井口四周平整；2)用Φ20膨胀螺栓在井座四周等分三点锚入井圈砼中临时将井盖固定，再用水准仪和带线法调整井盖顶面标高，要求比四周成熟沥青砼面高出2~3mm，绝不能比路面低，井盖顶面与路面保持平顺，调整好标高后，用膨胀螺帽分别在井座底板上下将井盖固定；3)用C30砼浇筑井座四周，砼面与底板平齐，周边与二层沥青面平齐或略低，确保井座底板和砼表面距面层沥青砼表面不小于4cm，砼浇筑时必须振捣密实，表面抹平整；4)路面最后一道沥青砼铺筑前，将井盖四周砼面清扫干净并刷上沥青油，先用沥青砼在井盖四周人工夯实，然后再同路面一起铺筑。

3、雨水蓖安装：1)雨水蓖安装前，将雨水口朝向路面的三面清堑出宽度不小于40cm的砼浇筑带，要求断面圆顺、平齐，井口四周平整；2)将雨水蓖安放在雨水口上，再用水准仪和带线法调整井盖顶面标高，要求比四周成熟沥青砼面低1~1.5cm，井盖顶面与路面保持平顺，调整好标高后，用C20细石砼固定；3)用C30砼浇筑雨水蓖周边，砼面与底板平齐，周边与二层沥青面平齐或略低，确保井座底板和砼表面距面层沥青砼表面不小于5cm，砼浇筑时必须振捣密实，表面抹平整；4)路面最后一道沥青砼铺筑前，将井盖四周砼面清扫干净并刷上沥青油，先用沥青砼在井盖四周人工夯实，然后再同路面一起铺筑。

⑶井内踏步应随砌筑随按随座浆，其埋入深度不得小于设计规定。踏步安装后，在砌筑砂浆未达到设计规定强度前，不得踩踏。
⑷排水管道接入检查井时，管口外缘与井内壁平齐;接入管径大于300mm时，对于砌筑结构井室应砌砖圈加固。
⑸砌块应垂直砌筑,需收口砌筑时,应按设计要求的位置设置钢筋混凝土梁进行收口；圆井采用砌块逐层砌筑收口,四面收口时每层收进不应大于30mm，偏心收口时每层收进不应大于50mm.
3、预埋过路管无需做至道路红线外2米，在不影响其他管线的情况下做至红线即可。
二、施工工艺
1、施工准备
⑴清理基层表面,复核尺寸、位置和标高是否符合设计要求；
⑵浇筑基础砼。井底基础应与管道基础同时浇筑；
⑶按设计要求选用合格砖，将砖浇水湿润；
⑷准备砂浆,按设计要求给定的砂浆配合比上料，拌制。控制好拌制时间，使砂浆拌和均匀，做到随拌随用。
⑹排水管管口伸入井室圆形井为30mm，保证管口与井内经相切，管顶砌砖圈加固，以减小管顶压力。砌筑圆形检查井时，随砌筑随检测检查井直径尺寸.
⑺排水检查井内的流槽，应与井壁同时进行砌筑，高度为管径的1/2。采用砖砌时，表面应用1：2水泥砂浆分层压光抹光，流槽应与上下游管道接顺。
⑻砌筑检查井的预留支管，应随砌随按.管与井壁衔接处应严密不得漏水，预留支管口宜用低标号砂浆砌筑，封口抹平。
接收单位
交底人
接收人
附表:井室的允许偏差
检查项目
允许偏差（mm）
检查数量
检查方法
范围
点数
1
平面轴线位置(轴向、垂直轴向）
15
每座
2
用钢尺量测，全站仪测量
2
结构断面尺寸
+10，0
2
用钢尺量测

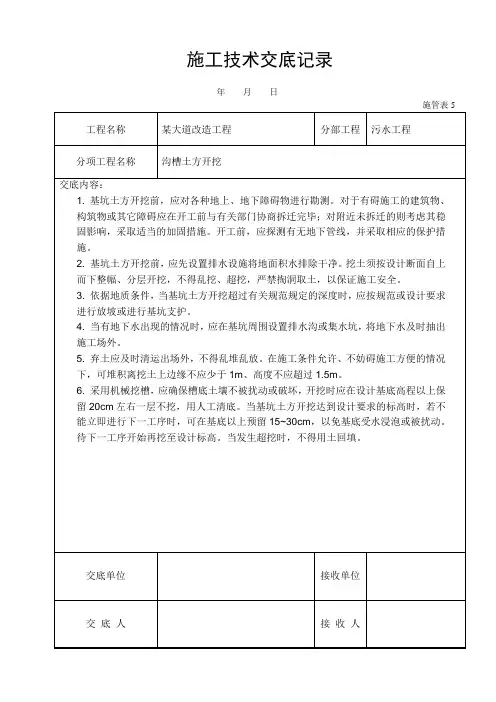

2.基坑土方开挖前，应先设置排水设施将地面积水排除干净。挖土须按设计断面自上而下整幅、分层开挖，不得乱挖、超挖，严禁掏洞取土，以保证施工安全。
3.依据地质条件，当基坑土方开挖超过有关规范规定的深度时，应按规范或设计要求进行放坡或进行基坑支护。
4.当有地下水出现的情况时，应在基坑周围设置排水沟或集水坑，将地下水及时抽出施工场外。
年月日
施管表5
工程名称
某大道改造工程
分部工程
附属工程
分项工程名称
侧石、平石安装
交底内容：
1.柔性路面侧、平石安装应在路面基层完成后，未铺筑沥青面层前施工；水泥混凝土路面，应在路面完成后施工。
2.侧、平石安装在路面基层加宽部分上，应根据侧、平石的安装标高适当调整基层的高度，当基层较低时，应用混凝土垫层适当调整。并预留2CM的空隙以便在砌筑侧、平石时进行调平。
（3）摊铺必须用经监理工程师批准的机械进行作业，将集料按松铺厚度均匀地摊铺在规定的宽度上。
3.拌和及整型：
（1）拌和结束后，其含水量应稍高于最佳含水量，以弥补碾压过程中的水分消耗。
（2）在整型过程中，必须禁止任何车辆通行。
交底单位
接收单位
交底人
接收人
施工技术交底记录
年月日
施管表5
工程名称
某大道改造工程
（3）施工前对路床进行复验，同时保证临时排水设施的完好。
（4）恢复中线测量：直线段每20～25m设一桩，平曲线每10～15m设一桩。
2.摊铺：
（1）分层平行摊铺，每层铺设的宽度，应超出路堤的设计宽度30cm，以保证修整路基边坡后的路堤边缘有足够的压实度。
（2）采用重型振动压路机碾压时，一层压实厚度不宜超过30cm。根据所配置的压路机械，压实总厚度超过一层压实厚度时应分层摊铺，但每层压实厚度不得小于10cm。

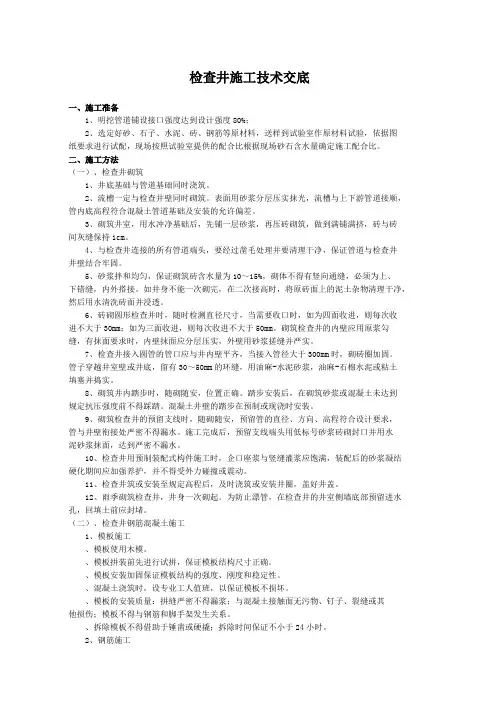

检查井施工技术交底一、施工准备1、明挖管道铺设接口强度达到设计强度80%；2、选定好砂、石子、水泥、砖、钢筋等原材料，送样到试验室作原材料试验，依据图纸要求进行试配，现场按照试验室提供的配合比根据现场砂石含水量确定施工配合比。

二、施工方法（一）、检查井砌筑1、井底基础与管道基础同时浇筑。

2、流槽一定与检查井壁同时砌筑。

表面用砂浆分层压实抹光，流槽与上下游管道接顺，管内底高程符合混凝土管道基础及安装的允许偏差。

3、砌筑井室，用水冲净基础后，先铺一层砂浆，再压砖砌筑，做到满铺满挤，砖与砖间灰缝保持1cm。

4、与检查井连接的所有管道端头，要经过凿毛处理并要清理干净，保证管道与检查井井壁结合牢固。

5、砂浆拌和均匀，保证砌筑砖含水量为10～15%，砌体不得有竖向通缝，必须为上、下错缝，内外搭接。

如井身不能一次砌完，在二次接高时，将原砖面上的泥土杂物清理干净，然后用水清洗砖面并浸透。

6、砖砌圆形检查井时，随时检测直径尺寸，当需要收口时，如为四面收进，则每次收进不大于30mm；如为三面收进，则每次收进不大于50mm。

砌筑检查井的内壁应用原浆勾缝，有抹面要求时，内壁抹面应分层压实，外壁用砂浆搓缝并严实。

7、检查井接入圆管的管口应与井内壁平齐，当接入管径大于300mm时，砌砖圈加固。

管子穿越井室壁或井底，留有30～50mm的环缝，用油麻-水泥砂浆，油麻-石棉水泥或粘土填塞并捣实。

8、砌筑井内踏步时，随砌随安，位置正确。

踏步安装后，在砌筑砂浆或混凝土未达到规定抗压强度前不得踩踏。

混凝土井壁的踏步在预制或现浇时安装。

9、砌筑检查井的预留支线时，随砌随安，预留管的直径、方向、高程符合设计要求，管与井壁衔接处严密不得漏水。

施工完成后，预留支线端头用低标号砂浆砖砌封口并用水泥砂浆抹面，达到严密不漏水。

10、检查井用预制装配式构件施工时，企口座浆与竖缝灌浆应饱满，装配后的砂浆凝结硬化期间应加强养护，并不得受外力碰撞或震动。

11、检查井筑或安装至规定高程后，及时浇筑或安装井圈，盖好井盖。
