砖砌检查井技术交底记录

一、交底对象项目全体施工人员、管理人员及技术人员。

二、交底时间[具体日期]三、交底地点[具体地点]四、交底内容为确保砌筑检查井施工过程中的安全，特进行以下安全技术交底：一、施工前的准备工作1. 技术交底：施工前，必须对全体施工人员进行详细的技术交底，明确施工工艺、施工流程、质量要求和安全注意事项。

2. 人员培训：所有参与施工的人员必须经过专业培训，了解检查井砌筑的相关知识和技能，确保施工安全。

3. 材料检查：确保所有砌筑材料符合国家标准，如砖块、砂浆、钢筋等，并进行严格的质量检测。

4. 机械设备：检查所有机械设备，如搅拌机、运输车辆、起重设备等，确保其安全可靠。

二、施工过程中的安全措施1. 现场环境：- 检查井施工区域应保持整洁，施工道路畅通，防止滑倒和绊倒事故。

- 施工现场应设置明显的警示标志，提醒施工人员和过往行人注意安全。

2. 施工人员安全：- 施工人员必须佩戴安全帽、安全带等个人防护用品。

- 上下检查井时，必须使用安全梯或安全绳，严禁攀爬井壁。

- 砌筑过程中，应避免高空坠落和物体打击事故。

3. 砌筑操作：- 砌筑砖块时，应按层叠砌，确保砌体稳定。

- 砌筑过程中，应随时检查砌体的垂直度和水平度，及时调整。

- 砌筑完毕后，应进行强度试验，确保砌体质量。

4. 机械设备安全：- 搅拌机、运输车辆等机械设备操作人员必须持证上岗，严格遵守操作规程。

- 起重设备操作人员应熟悉设备性能和操作流程，确保吊装作业安全。

三、应急措施1. 高处坠落：一旦发生高处坠落事故，应立即启动应急预案，迅速进行救援。

2. 物体打击：若发生物体打击事故，应立即停止施工，进行现场清理，并采取措施防止事故扩大。

3. 火灾事故：若发生火灾，应立即启动火灾应急预案，迅速进行灭火和人员疏散。

四、注意事项1. 施工过程中，应密切关注天气变化，如遇恶劣天气，应暂停施工，确保人员安全。

2. 施工人员应保持良好的精神状态，严禁酒后作业。

3. 施工现场应保持良好的通风，防止有害气体积聚。

施工技术交底记录施管表5
2012年 10月25 日
工程名称
京唐分干渠治污整治工程
分部工程
排水工程-污水
分项工程名称
检查井砌筑
交底内容：
一、施工规范
1、设计要求检查井采用砖砌检查井，均按照国标通用图06MS201施工，砌筑用砖采用机制普通粘土砖，必须是新砖，使用前要洒水湿润。井墙用M7.5水泥砂浆砌MU10砖。（M7.5砂浆一般换算为水泥：砂：水=50kg（一袋）：0.21m3:55公斤，现场好操作）
6、砌筑圆形检查井时，应随时检测直径尺寸。
7、砌筑检查井的内壁应采用1:2水泥砂浆抹面，厚20mm，内壁抹面应分层压实，外壁应采用水泥砂浆搓缝挤压密实。
8、盖板安装时采用1:3水泥砂浆座底，砂浆摊铺要平整均匀。盖板安装位置要准确，预留井口与井室一边对正，不允许出现错位或翘动现象。盖板安装完成后，开始砌筑井筒。井筒砌筑采用M7.5水泥砂浆砌Mu10砖，井筒砌筑高度要低于道路结构层。
交底单位
河北科工建筑工程有限公司
接收单位
交底人
接收人
施工技术交底记录施管表5
2012年 5 月 1 日
工程名称
分部工程
排水工程-污水
分项工程名称
检查井砌筑
交底内容：
二、质量标准
1、井壁的勾缝、抹面应符合质量要求；
2、井壁与管道连接处应采用水泥砂浆填实。
井室允许偏差
序号
项目
允许偏差
(mm)
检验频率
检验方法
4、井室砌筑时，应同时安装踏步，踏步安装应垂直于井壁，安装位置靠近道路中心线一侧，从流槽以上36cm开始安装，上下间距为36cm，左右间距为30cm。踏步安装后，在砌筑砂浆未达到规定抗压强度前不得踩踏。

砖砌检查井施工技术交底一、施工前准备工作1.1 施工人员准备1.所有参与施工的人员应具备相应的职业资格证书，熟悉本工程的图纸和技术标准，并认真研读本次交底内容。

2.所有施工人员应认真学习安全生产知识，遵守施工现场安全规定，采取措施妥善保护施工人员的安全。

特别是高空作业需要注意防护措施。

3.施工人员应定期检查施工工具和安全设备，避免在施工中使用损坏的工具和不合格的设备。

4.进入施工区域需要佩戴标准的安全帽，安全绳等防护装备。

1.2 结构、材料和设备准备1.检查井应按照设计标准要求，制作符合设计图纸要求的结构。

2.检查井施工所用砖块和灰浆应符合国家建筑节能和绿色建筑材料的要求，不得使用劣质产品。

3.砖工工具应齐全，铲子、水平仪、量具等工具应备齐。

4.施工场地应该保证干燥，做好防火措施。

二、检查井施工过程与技术要点2.1 填筑基底和垫层1.首先确定检查井底部离地面的高度，然后挖掘适当大小的基坑。

2.在基坑底部挖出设备孔，并在孔上放置一块混凝土板，然后用这块混凝土板水平垫平挖的基坑，并且做好坑底回填工作。

3.坑内回填至离地面约1.0m高度处，为此，应在坑内设置一层碎石垫层，再铺设石灰石砖或混凝土块，将其夯实。

4.碎石厚度大于等于200mm，碎石垫层厚度大约在120mm，垫层应夯实，否则在施工过程中容易出现砼破坏、沉降等质量问题。

2.2 砖砌检查井壁1.根据设计要求，将砼圆柱机上的设置在基底上并注意其水平度和垂直度，开始砖砌交错排列。

2.当预埋好圆筒和缀合后，在圆筒处分别做出与缀合母壁相契合的斜垫，防止混凝土料渗透出去，但斜垫不得阻碍砼泵灌入砼料。

3.砖砌过程中台阶处应全部缩小，使得十字尺相交点悬空，以便检查井人员移动时能够容易跨越台阶。

4.每层砖应该错缝搭接，水平度和垂直度应被严格控制。

5.其余的装饰处理需要根据实际情况来进行处理，确保所有灰缝和表面光滑设计要求一致。

2.3 安装检查井盖1.检查井砖砌之后，在井口应该设置井筋、盖板和附加件等，然后再施工砼盖板，如果不需要进行拆卸，那么如果需要就可以采用预制砼板。

砖砌检查井施工技术交底一、引言砖砌检查井是城市道路建设中常见的一种基础设施，用于接管和检查城市下水道系统的情况。

砖砌检查井的施工技术对于保证下水道系统的正常运行至关重要。

本文将介绍砖砌检查井施工技术的步骤、要点和注意事项。

二、施工步骤1. 准备工作在开始施工前，必须先对施工区域进行勘测和测量，确定检查井的位置和尺寸。

然后，清理施工区域，确保质地坚实且无障碍物。

2. 基底处理在施工区域底部铺设一层三角木块，并利用水平仪进行调整，确保基底平整稳固。

对于特别松软的土壤，应进行夯实处理以提高基底的稳定性。

3. 砌筑底部砖层首先，将检查井的第一层砖块放置在基底上，应用水平仪进行调整，确保砌筑的水平度。

然后，使用水泥砂浆将砖块粘结在一起，确保坚固牢固。

在砖块上方约30cm处，应留出一定的空间用于接水管道的连接。

4. 砌筑井墙从底部的砖层开始，逐渐向上砌筑井墙。

砖块应使用砂浆进行粘结，确保每层砖块之间的间隙均匀。

在砌筑过程中，应定期检查墙体的垂直度和水平度，并及时调整。

5. 安装井盖在砖墙砌筑完成后，可根据设计要求和标准选择相应的井盖进行安装。

井盖与井壁之间应采用密封材料进行包封，以确保井内的排水系统不会受到外界杂物的干扰。

6. 后续处理施工完成后，应对整个砖砌检查井进行清洁，清除施工过程中留下的杂物和泥土。

然后，对井体进行检查，确保没有漏水和裂缝，并进行修补。

最后，对施工区域进行清理，确保安全无隐患。

三、施工要点1. 施工过程中，应按照施工图纸和技术要求选择适当的砖块和砂浆，并保证其质量符合相关标准。

2. 砖墙的砌筑应垂直度和水平度，并确保每层砖块之间的间隙均匀，以提高墙体的强度和稳定性。

3. 在砖块的粘结过程中，应控制好砂浆的配比和湿度，以确保粘结质量和坚固度。

4. 井盖的选择应符合相关标准和设计要求，并采用合适的密封材料进行包封，以保证井内的排水系统正常运行。

四、注意事项1. 施工现场必须按照相关安全要求进行管理，保证施工人员的安全。

检查井、雨水斗砌砖、抹灰工程安全技术交底一、引言本文档旨在对检查井、雨水斗砌砖和抹灰工程的安全技术进行详细交底。

通过对这些工程的细化介绍，旨在提高施工人员对相关工作的安全意识和技术水平。

本文档重点介绍了施工前期准备、安全要点和注意事项，并提供了一些常见问题的解决方案。

二、检查井工程安全技术交底2.1 施工前期准备在进行检查井工程之前，必须进行充分的施工前期准备工作。

具体包括：•详细阅读施工图纸和设计要求，了解施工的具体要求和标准。

•制定详细的工作计划和安全措施，包括材料准备、劳动力安排和施工流程安排等。

•检查施工现场的环境和场地布局，确保符合安全要求。

2.2 安全要点和注意事项在进行检查井工程过程中，必须注意以下安全要点和注意事项：•确保施工现场的安全，监测并清除施工现场的障碍物和杂物，确保施工环境整洁有序。

•使用符合要求的施工设备和工具，如起重机、搅拌机等，确保设备的正常运行和安全操作。

•严格按照相关施工标准进行工程质量控制，确保检查井的稳定性和耐久性。

•加强施工过程中的监督和管理，明确各项施工任务的责任和权限。

2.3 常见问题解决方案下面是一些常见问题的解决方案，以帮助施工人员更好地应对突发问题：•问题1：检查井的底部出现渗水现象，影响工程质量怎么办？解决方案：及时暂停施工，排查渗水原因，对问题进行修补，以确保检查井的密封性。

•问题2：检查井的砌砖出现裂缝怎么办？解决方案：及时停工，对裂缝进行修补，检查砌砖过程中是否有松动现象，确保检查井的稳定性。

•问题3：施工现场发现土壤松软，无法满足检查井工程要求怎么办？解决方案：及时联系相关负责人，评估土壤情况，必要时进行地基处理，确保检查井的稳定性。

三、雨水斗砌砖工程安全技术交底3.1 施工前期准备在进行雨水斗砌砖工程之前，必须进行充分的施工前期准备工作。

具体包括：•深入了解雨水斗施工的标准和规范要求。

•制定详细的工作计划和施工流程，包括材料准备和人员安排等。

1、现场人员必须佩戴安全帽。
2、砌筑、粉刷用的脚手架必须安装牢固。
4、沟槽内设置供人员上下沟槽的梯子。
5、机械操作人员严禁操作机械，非电工人员严禁自行安拆电线、电器。
6、起重设备起吊井座盖时，起重起吊时机旋转半径内严禁站人。当井盖座距离墙顶在1m高度以内，施工人员方可进入，协助其中设备将井盖座安装至正确位置。
7、施工过程中注意观察沟槽槽帮的稳定情况，若出现槽帮裂缝、滑动情况，应立即采取如下措施：
（1）暂停施工，所有人员和机械撤离至安全地点。
（2）通知项目部采取措施。
交底人：
施工组长： 生产小组长：
本表格一式两份，项目部与施工队各留一份。
技术交底卡1
工程名称：
图纸号码：
工序名称：砖砌不落底窨井
施工日期：
交底内容：
砖砌不落底窨井
一、准备工作
1、平基工序质量自检、互检、交接检合格，签认手续齐全。
2、砂浆拌和机械、运输机械检修合格。
3、脚手架整修、检验合格。
4、红砖、井盖座检验合格，搬运到检查井施工位置。
二、混凝土管管座施工流程
1、搅拌站位置
2）检查井墙体与管道连接部位，从管道半径以上开始砌筑砖拱圈，避免检查井墙体直接压在管道上。
3）墙身砌筑的时候，砖缝宽度宜为0.8~1.0mm，砖缝宜按相应的砌筑方法错位。
4）墙顶高程要严格控制，井盖座安装前，在墙顶座浆保证井盖座的稳固。井盖座顶高程应符合设计要求。
5）井壁粉刷之前，宜洒水润湿。粉刷宜分层进行，底层水泥粉刷要保证粉刷与墙身的紧密黏结，面层粉刷要必须平整。管道与墙身连接的拱圈外部采用同配比的水泥砂浆抹角，防止此连接处漏水。井内各个角宜粉成圆角，防止角落的砂浆裂缝。严禁用砌筑砂浆进行粉刷。

4、爬梯安装
（1）检查井内的爬梯为包塑铁塑钢爬梯，砌筑时用砂浆埋固，砂浆未凝固前不得踩踏。
（2）爬梯应安装牢固，位置准确，安装时，要求上下垂直，尺寸一致。爬梯必须向圆中心安装。
5、盖板安装
（1）钢筋混凝土盖板安装采用10T起重机械吊装就位，安装前用1：2防水水泥砂浆座底。
（2）盖板安装要求位置准确，底部平稳牢固。
8、井圈及井盖安装
为了保证检查井井盖与道路路面平顺，应按照路面设计高程、纵横坡度，在路面沥青上棉层施工前安装完成井圈和井盖。
四、质量要求
1、主控项目
i)地基承力必须符合设计要求。
ii)砖与砂浆强度等级必须符合设计要求。
iii)井室、盖板混凝土抗压强度必须符合设计要求。
iv)井盖选用符合设计要求，标志明显。
交底内容：
一、材料准备
MU10砖、中砂、水泥、包塑铁爬梯A、井盖、盖板。
二、作业条件
1、碎石垫层及混凝土底板施工完毕，经检查合格。
2、进入检查井管道已经安装就位，伸入井内壁的尺寸、标高及坡度等符合设计要求。
三、施工方法
1、施工流程
浇注混凝土垫层（碎石垫层）－砌筑井室－流槽－爬梯安装－安装盖板－砌筑井筒－抹面勾缝－安装井盖
水平及垂直间距、外露长度
±10
每座
1
用尺量计偏差最大值
7
流槽宽度
＋10
每座
1
用尺量
v)井周边回填必须符合设计要求。
2、一般项目
i)井壁砌筑应位置准确，灰浆饱满，灰缝平整，抹面须压光，不得有空鼓、裂缝等现象。
ii)井内流槽应平顺圆滑，不得有建筑垃圾等杂物。
iii)井室盖板尺寸及留孔位置应正确，压墙缝应整齐,勾缝整齐。

一、交底目的为确保检查井砖砌体施工过程中的安全，提高施工人员的安全意识，预防安全事故的发生，特进行本次安全技术交底。

二、交底对象参与检查井砖砌体施工的全体人员。

三、交底内容1. 施工前的准备工作（1）施工人员应熟悉施工图纸、施工方案和施工技术规范，了解工程特点、施工工艺和安全要求。

（2）施工人员应穿戴符合要求的劳动保护用品，如安全帽、工作服、安全鞋等。

（3）施工前应检查施工机具、材料及设备，确保其安全可靠。

2. 施工过程中的安全注意事项（1）施工人员应遵守施工现场的安全规定，服从现场管理人员的指挥。

（2）施工人员应正确使用施工机具，确保机具安全可靠。

（3）施工过程中，应随时注意周围环境，避免发生高空坠落、物体打击等事故。

（4）施工人员应严格遵守操作规程，不得擅自改变施工顺序和方法。

（5）施工过程中，应保持施工区域整洁，不得堆放杂物，确保通道畅通。

3. 施工中的紧急处理措施（1）如遇施工机具发生故障，应立即停机，切断电源，并报告现场管理人员。

（2）如遇施工人员受伤，应立即进行现场急救，并迅速将伤员送往医院。

（3）如遇火灾、爆炸等紧急情况，应立即报警，并组织人员疏散。

4. 安全防护措施（1）施工人员应佩戴安全帽、安全带等防护用品。

（2）施工区域应设置安全警示标志，提醒施工人员注意安全。

（3）施工现场应设置安全防护设施，如安全网、防护栏杆等。

（4）施工人员应遵守施工现场的消防安全规定，不得违规使用明火。

四、交底要求1. 施工人员应认真听取安全技术交底，确保理解并掌握安全要求。

2. 施工人员应将安全技术交底内容落实到实际工作中，严格遵守安全规定。

3. 施工人员应主动报告安全隐患，积极配合现场管理人员进行整改。

4. 施工单位应定期对施工人员进行安全教育培训，提高施工人员的安全意识和技能。

五、交底时间[具体时间]六、交底人[具体姓名]七、备注1. 本安全技术交底模板仅供参考，具体内容应根据实际情况进行调整。

一、工程概况1. 工程名称：______工程2. 施工单位：______单位3. 施工地点：______地点4. 施工内容：砖砌检查井施工二、施工前安全注意事项1. 施工人员必须熟悉本工程的安全技术交底内容，明确施工过程中的安全风险。

2. 施工人员必须佩戴好安全帽、安全带、防尘口罩等个人防护用品。

3. 施工现场应设置安全警示标志，确保施工人员及过往人员的安全。

4. 施工现场应保持整洁，及时清理施工垃圾，防止绊倒、滑倒等事故发生。

5. 施工现场用电设备必须符合安全要求，严禁私拉乱接电线。

三、施工过程中安全注意事项1. 井底施工时，应确保井底稳固，防止坍塌事故发生。

井底施工人员应配备安全绳，并系好安全带。

2. 砌筑过程中，应确保砌体稳定，防止因砌体不稳定导致人员坠落或物体打击事故。

3. 施工过程中，应防止砖块掉落伤人，施工人员应站在稳固的支点上作业。

4. 施工现场严禁酒后作业，施工人员应保持清醒的头脑。

5. 施工过程中，应严格遵守施工规范，确保工程质量。

四、紧急情况处理1. 发生坍塌事故时，应立即停止施工，组织人员撤离危险区域。

2. 发生物体打击事故时，应立即停止施工，对受伤人员进行救治，并报告上级领导。

3. 发生火灾事故时，应立即启动应急预案，使用灭火器进行灭火，并拨打火警电话报警。

4. 发生触电事故时，应立即切断电源，对受伤人员进行救治，并报告上级领导。

五、其他安全注意事项1. 施工现场应设置安全通道，确保人员疏散畅通。

2. 施工现场应配备急救箱，内含常用急救药品。

3. 施工过程中，应定期进行安全检查，及时发现并消除安全隐患。

4. 施工结束后，应对施工现场进行清理，确保无安全隐患。

六、总结本次安全技术交底，旨在提高施工人员的安全意识，确保施工过程中的安全。

施工人员应认真遵守各项安全规定，确保工程顺利进行。

如有疑问，请及时向项目负责人或安全员咨询。

祝大家施工顺利，安全无事故！。

启东江海产业园道路及配套工程砖砌污水检查井砌筑技术交底交底单位名称：中铁四局集团江海产业园道路一标项目经理部编号:1技术交底范围本交底适用于经二路KO+221-K+217启海路K0+034-K0+22段范围内污水管检查井。

2、设计情况污水检查井分为直径1000mr和直径1250m两种，直径1250m检查井均为交汇管道检查井。

检查井均为流槽式砖砌体。

3、开始施工的条件及施工准备工作检查井底板已安装完毕，管道铺设完成。

主要材料：MU15专、黄沙、水泥、包塑铁爬梯。

材料全部就位，现场取水设施全部完成。

4、施工工艺4.1施工顺序复核咼程、尺寸f检查材料质量f砌筑井身f抹面4.2各工序技术要点1 ）复核高程、尺寸由现场测量人员现场复测，检查高程、尺寸是否符合设计要求2）检测材料质量要求进场的所有材料有试验部送检的报告，MU15专吸水率不大于20%采用425水泥黄沙含泥量不大于5% 一旦发现不合格材料，不得使用，及时更换合格材料。

3）砌筑井身1 •砌筑之前用水冲净基础后，先铺一层砂浆，厚1 cm再压砖砌筑。

2. 砖砌体之间必须做到满铺满挤，砖与砖间灰缝保持1cm外缝应用砖渣嵌平。

平整大面向外，砌完一层后，再灌一次砂浆，使缝隙内砂浆饱满，然后再铺浆砌筑上一层砖，上下两层砖之间竖缝错开。

井内壁砖缝应采用缩口灰，井身砌完后，应将表面浮灰残渣扫净。

3. 砌筑井身的同时，应同时安装包塑爬梯。

不能直接安装在水平缝内，应保证连接处砂浆饱满，位置应准确，踏步安装后，在砌筑砂浆未达到规定抗压强度前不得踩踏。

包塑爬梯应保持在同一直线上，用线锤确保爬梯均在一条直线之上。

4. 在砌筑检查井井身，应预先预留管道洞口，由现场测量人员确定预留洞口的位置、标高。

预留洞口的四周要用砂浆抹平。

5.检查井与管道相连接的上方，砌筑一砖拱圈。

砌筑前应预先用水浸润砖块，使其在砌筑时具有足够的湿度。

砌筑拱圈时，辐射方向的砌缝愈向外愈宽，最内圈的缝宽宜为0.5〜0.8cm,最外圈缝宽不宜超过2cm6.管道检查井内的流槽应与井壁同时砌筑，当采用石砌时，表面应用砂浆分层压实抹光，流槽应与上下游管道接顺，管内底高程应符合本工艺质量标准的要求，砌体不得有竖向通缝，必须为上、下错缝，内外搭接。

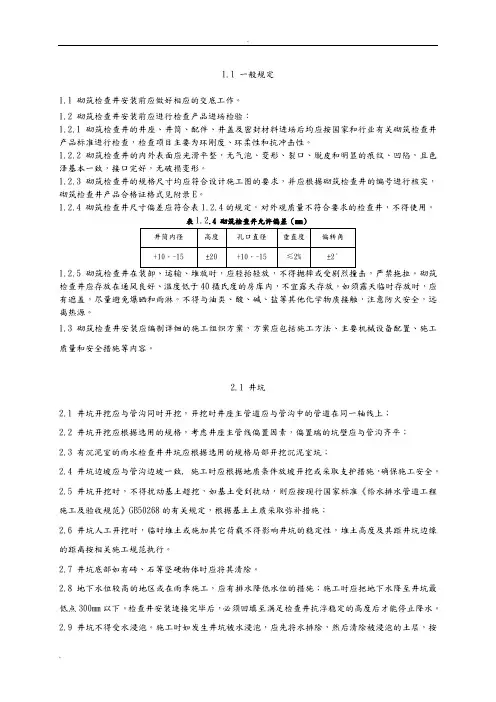

1.1 一般规定1.1 砌筑检查井安装前应做好相应的交底工作。

1.2 砌筑检查井安装前应进行检查产品进场检验：1.2.1砌筑检查井的井座、井筒、配件、井盖及密封材料进场后均应按国家和行业有关砌筑检查井产品标准进行检查，检查项目主要为环刚度、环柔性和抗冲击性。

1.2.2砌筑检查井的内外表面应光滑平整，无气泡、变形、裂口、脱皮和明显的痕纹、凹陷，且色泽基本一致，接口完好，无破损变形。

1.2.3 砌筑检查井的规格尺寸均应符合设计施工图的要求，并应根据砌筑检查井的编号进行核实，砌筑检查井产品合格证格式见附录E。

1.2.4砌筑检查井尺寸偏差应符合表1.2.4的规定。

对外观质量不符合要求的检查井，不得使用。

表1.2.4 砌筑检查井允许偏差（mm）1.2.5 砌筑检查井在装卸、运输、堆放时，应轻抬轻放，不得抛摔或受剧烈撞击，严禁拖拉。

砌筑检查井应存放在通风良好、温度低于40摄氏度的房库内，不宜露天存放。

如须露天临时存放时，应有遮盖，尽量避免爆晒和雨淋。

不得与油类、酸、碱、盐等其他化学物质接触，注意防火安全，远离热源。

1.3 砌筑检查井安装应编制详细的施工组织方案，方案应包括施工方法、主要机械设备配置、施工质量和安全措施等内容。

2.1 井坑2.1 井坑开挖应与管沟同时开挖，开挖时井座主管道应与管沟中的管道在同一轴线上；2.2 井坑开挖应根据选用的规格，考虑井座主管线偏置因素，偏置端的坑壁应与管沟齐平；2.3 有沉泥室的雨水检查井井坑应根据选用的规格局部开挖沉泥室坑；2.4 井坑边坡应与管沟边坡一致, 施工时应根据地质条件放坡开挖或采取支护措施，确保施工安全。

2.5 井坑开挖时，不得扰动基土超挖，如基土受到扰动，则应按现行国家标准《给水排水管道工程施工及验收规范》GB50268的有关规定，根据基土土质采取弥补措施；2.6 井坑人工开挖时，临时堆土或施加其它荷载不得影响井坑的稳定性，堆土高度及其距井坑边缘的距离按相关施工规范执行。

砖砌检查井施工技术交底施工技术交底记录施管表5工程名称：XXX厂三期道路及外管网分部工程分项工程名：砖砌检查井施工技术交底一、应用图集1.雨污水检查井施工图1）按照《给水排水标准图集》02S515设计图施工，检查井规格选用按照图集管径大小选用，雨污水检查井（盖板式）。

2）对于雨水系统的虹吸井，当进井支管超过三根（不含主管道）时采用异型现浇钢筋砼消能井。

参见图集02（03）S515排水检查井图集第33页，图集中的尺寸B变更为1700mm，配筋及井盖尺寸相应变化。

二、施工要求1.按照设计图及《给水排水标准图集》施工。

2.井坑开挖：注重雨季施工的安全防护措施，根据现场施工进度（人员、材料、机械）、土壤情况确定放坡系数，坑两侧2m范围内不得堆放土方，留出不低于1.5m宽度的施工道路。

3.检查井施工：先按下列规范验收管道，允许偏差应符合下表的规定。

按照设计要求，核对井室高度与井室尺寸形状。

通常预留至地面的高度是75cm（铸铁盖15cm，井筒高度40cm，混凝土盖板20cm）。

三、施工细节1.管道与检查井周围用砂浆（混凝土）填满，不能留空隙。

2.要求管口要与矩形检查井壁内壁平齐或管端进入井内壁≦1cm，圆形井与管口留有合适距离，所有井均与管内底结合平顺，不得积水或倒坡。

3.矩形井壁必须互相垂直，不得有通缝，必须保证灰浆饱满，灰缝平整，抹面压光，不得有空鼓、裂缝等现象。

4.检查井的砖砌体必须保证灰浆饱满、灰缝平直，不得有通缝，壁面处理前必须清除表面污物、浮灰等。

流槽与井壁同时砌筑，流槽高度：污水井与管内顶平。

井内流槽应平顺，不得有建筑垃圾等杂物。

雨水井内壁在流槽上D/2.流槽应与上下游管道底部平滑顺接，管道内底高程应符合设计图纸的要求。

5.井圈采用C30砼，铸铁井盖及座圈安装时用1：2水泥砂浆座浆，并抹三角灰，井盖顶面与路面平。

铸铁井盖及座圈必须完整无损，安装平稳，位置正确。

本工程的检查井采用收口式。

交底单位：施工单位接收单位：监理单位交底人：施工单位接收人：监理单位。

一、工程概况1. 工程名称：XX项目检查井砌筑工程2. 工程地点：XX地区3. 工程规模：XX（根据实际情况填写）4. 施工单位：XX施工队5. 施工日期：XX年XX月XX日至XX年XX月XX日二、施工前安全交底1. 施工人员必须参加安全教育培训，了解施工安全操作规程，掌握施工安全知识。

2. 严格按照施工图纸和施工方案进行施工，不得擅自改变施工工艺和操作方法。

3. 施工现场必须设置安全警示标志，如：高空作业、危险区域、禁止通行等。

4. 严格执行操作规程，严禁酒后作业、疲劳作业、带病作业。

5. 施工人员必须正确佩戴个人防护用品，如：安全帽、安全带、防尘口罩等。

6. 施工现场必须配备必要的安全防护设施，如：安全网、安全栏杆、防护栏杆等。

三、砖砌检查井施工安全要点1. 井室基础施工（1）施工前，应先进行地质勘察，了解基础土质情况。

（2）基础施工时，应严格按照设计要求进行，确保基础稳定性。

（3）基础施工过程中，应注意挖掘机的安全操作，防止挖掘机翻车、倾覆等事故发生。

2. 砖砌施工（1）施工前，应检查砖块质量，确保砖块强度、尺寸符合要求。

（2）砌筑过程中，应保持砖层水平，防止墙体倾斜。

（3）砌筑时，应保持砂浆饱满，砖块与砖块之间缝隙应均匀。

（4）砌筑过程中，应定期检查墙体垂直度、水平度，确保墙体质量。

（5）施工过程中，应注意高空坠落、物体打击等安全隐患。

3. 井盖安装（1）安装前，应检查井盖质量，确保井盖强度、尺寸符合要求。

（2）安装过程中，应使用专用工具，防止井盖损坏。

（3）安装完成后，应检查井盖与井口是否严密，防止雨水、污水渗漏。

四、施工过程中应注意的问题1. 施工过程中，应严格按照施工方案进行，不得擅自改变施工工艺和操作方法。

2. 施工过程中，应加强施工现场管理，确保施工现场安全、整洁。

3. 施工过程中，应加强施工人员的安全教育，提高施工人员的安全意识。

4. 施工过程中，应定期检查施工现场安全设施，确保安全设施完好。

9、根据测量定出底板高程及主线管底高程进行砌筑墙体,一般管底及井底距离为0.6m,具体根据现场实际高程进行砌筑管道下墙体,距底板以上0.3m处且窗口中线放置拉力环,拉力环外露10cm,具体安装详见附图07SD101-8/128;
10、井身高度根据测量数据砌筑,电缆支架处预埋螺栓采用膨胀螺栓后砸入,待支架进场后统一砸入;井内接地线位于电缆支架上方,砌筑时应将接地扁钢埋入墙体中,扁钢埋在距墙顶20cm处;在每座检查井外侧设一根2.5m长L505的角钢砸入土中,如遇岩石部位可利用钻孔机钻3m深空,然后将角钢放入孔内,然后用砂浆将孔灌满;
13、电力井砌筑完成后进行回填施工,采用现场土石料回填,回填时每层虚铺厚度不得大于25cm,并用冲击夯夯实,先将检查井南北两侧先回填完成,以便通信管道施工;与管道接头处先回填至垫层底然后进行管道安装,如现场工作面较小时此部分可全部浇筑砼;
四、质量标准
1、检查井内外应用1:2防水水泥砂浆勾缝;
2、检查井井身尺寸允许偏差：长度、宽度、净空均为0-40mm;
11、盖板采用预制钢筋砼,待盖板进场后将墙顶湿润后座1:2防水水泥砂浆并将接地扁钢埋入后将盖板安装,座浆应饱满均匀;
年月日
交底人
技术负责人
接方负责人
其他接收人签名
B2
施工技术交底记录
工程名称
施工单位
施工部位
施工内容
电力检查井砌筑及回填
交底内容:
12、每座检查井窗口处,即管道进入井口为主周围1块砖各向内收2cm凿砖收口,管道安装时管口距墙内皮5cm,待检查井砌筑完成后用1:2防水水泥砂浆抹内八字;
7、底板砼达到设计强度的30%后可进行井室砌筑,砌筑时测量人员根据管道中线及图集尺寸将井室轮廓线用墨斗弹出,然后砌筑瓦工将底板凿毛、清理干净后进行墙体砌筑施工;

(5)砌筑检查井的内壁应用原浆勾缝，有抹面要求时，内壁抹面应分层压实，外壁用砂浆搓缝应密实。
(6)井壁预留孔与管节外壁间间隙，应按设计要求填塞；设计未规定时，宜用石棉水泥捻缝，再用水泥砂浆将管节与井内壁接顺，井外壁作45°抹角。
(7)检查井和管道采用刚性连接时，管节端面宜与井内壁平齐，不得凸出，回缩量不得大于50mm。
交底方
施工项目部
接受方
交底人
接受人
二、砌筑井室质量应符合下列规定：
1.井壁砌筑应位置准确，灰浆饱满，灰缝平整，不得有通缝、瞎缝，抹面应压光，不得有空鼓、裂缝等现象。
2.井内流槽应平顺圆滑，不得有建筑垃圾等杂物。
3.砂浆标号应符合设计要求，配比准确。
4.预留孔位置应正确，压墙尺寸符合设计要求，勾缝整齐。
5.踏步应安装牢固、位置正确。
6.井盖应完整无损，安装稳固，位置准确。
施工技术交底记录
工程名称
吉口新兴产业园污水处理厂管网工程
分部工程
污水管网
分项工程名称
检查井砌筑
交底日期
交底内与井壁同时砌筑，有预留支管的检查井砌井时，应按照设计要求将预留管做好，当采用砌块砌筑时，表面应用砂浆分层压实抹光，流槽应与上下游管道接顺。
(2)砌筑时，对接入的支管应随砌随安，管口宜深入井室3cm。不得将截断管端放在井内，预留管口应封堵严密，封口抹平，封堵便于拆除。
(3)砌筑圆井应随时掌握直径尺寸，进行收口时，三面收口的每层砖不应超过4～5cm圆井筒的楔形缝应以适宜时砖块填塞，砌筑砂浆应饱满。
(4)检查井内的踏步，安装前应检查防腐塑料层是否有破损，有破损的禁止使用，在砌筑时用砂浆填固，砂浆未凝固前不得踩塌；

砌筑检查井施工技术交底
施工单位
岳盛建业股份有限公司
工程名称
高端装备制造基地
交底日期
年月日
交底地点
工地会议室
交底部位
砌筑检查井施工
交底内容：
1施工程序
测量放线→检查井基底基础处理→井室砌筑→井室内流槽浇筑→井室盖板安装→井筒砌筑→踏步安装→井盖安装→井周围还土。
2施工方法
1.管道施工完成后，用经纬仪、水准仪进行检查井位准确放样和测量井底高程。
（3）井内踏步、铸铁井盖安装
检查井采用模块砖砌筑，井内踏步采用球墨铸铁踏步。踏步安装时，用垂球使踏步上下在同一直线上，以保证踏步上下一线。盖板下120mm处设一控制踏步，以此控制踏步向井筒及井室按垂直360mm距离，水平净距150mm，交错设置踏步。踏步中线径向外露长度为100mm。起点踏步控制在井盖下220～360mm。D=400mm时的井室流槽内不设脚窝，最下层踏步距流水面的间距为320mm。检查井井盖、支座均采用重型球墨铸铁井盖，混凝土井圈为C25。踏步安装后，在砌筑砂浆未达到设计强度前，不能踩踏。砌筑过程中，要随砌随检查井直径尺寸。
2.检查井底基础处理
井底采用混凝土垫层，底板采用钢筋混凝土底板，配上下钢筋网，混凝土基础采用人工浇筑，插入式振捣器和平板振捣器振捣。混凝土搅拌用强制式搅拌机拌和。
3.井墙砌筑
（1）模板支撑
模板安装做到位置正确、支撑稳定，有足够的支柱、撑杆和拉条，并能承受混凝土浇筑及振捣时产生的侧向压力，并不受气候的影响。立模时，模板要均匀、平直地布置，使接缝处的混凝土表面平整均匀。模板的接缝设计要与结构物的外观相谐调，使竖向和平面的缝均保持平直。模板不得与结构钢筋直接连接，亦不得与施工脚手架连接，以免引起模板的变形、错位。

5)、检查井内的流槽，宜与井壁同时进行砌筑，有预留支管的检查井砌井时，表面应用
砂浆分层压实抹光，流槽应与上下游管道接顺。对接入的支管应随砌随安，管口宜伸入井内3cm。
6)、砖砌圆形检查井，应随时检测直径尺寸，当需收口时，采取三面收口，每次收进不大于50mm。
7)、管顶上砌筑砖墙时，应砌发卷加固，拱旋高125mm。
井盖与路面的高程差：±5mm
井底高程：±10mm
交底单位
接收单位
交底人
接收人
2)、砖在砌筑前应充分湿润,砂浆拌合均匀，稠度达到设计要求。
3)、砌筑时，砌体、各砖层间上下应错缝（无通缝），内外搭砌，灰缝均匀一致，水平灰缝厚筑时，砂浆应满铺满挤，挤出的砂浆应随时刮平，严禁用水冲浆灌缝，严禁用敲击的方法纠正编差。井内踏步，应随砌随安随座浆，其埋入深度不小于设计规定，踏步安装后，在砌筑砂浆未达到设计强度前，不能踩踏。
施工技术交底记录
工程名称
分部工程
排水工程
分项工程名称
检查井砌筑
交底日期
交底内容：砖砌检查井
1.井室基础：基础采用C20水泥混凝土，直径大于井室外径100mm。厚度根据检查井内径确定（Ф1000mm为150mm）。
2.井室砌筑：
1)、砌筑用砖为MU10烧结砖，砌筑砂浆为M7.5水泥砂浆，抹面砂浆为M10水泥砂浆。
8）、抹面均匀密实，厚度不小于20mm。砌筑至规定高程后，应及时或安装井圈， 盖好井盖，检查井位置正确，井圈与井墙吻合，允许偏差为±10mm.
3、质量通病的防治及处理
圆形砖砌检查井，常常出现检查井内面不够圆顺的现象，造成直径尺寸不符合要求，应在砌筑、过程中随砌随量，及时纠正。
4、检查井允许偏差：井身尺寸直径 ±10mm
