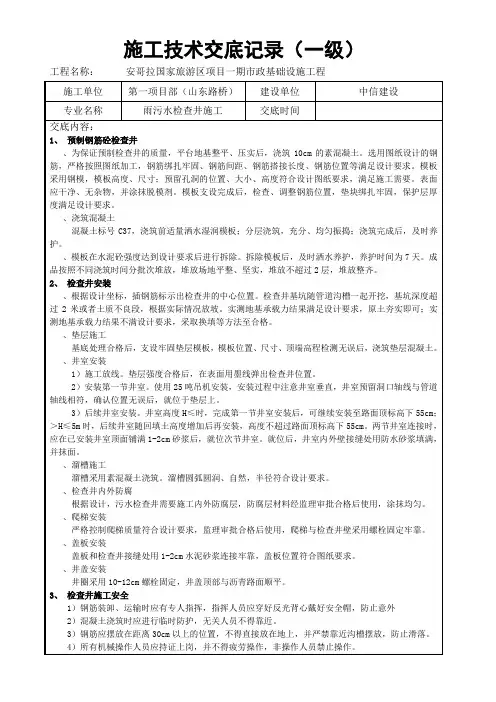

预制检查井施工技术交底施工技术交底记录(一级)工程名称:(填写具体工程名称)施工单位:(填写具体施工单位名称)专业名称:(填写具体专业名称)交底内容:1、预制钢筋混凝土检查井为保证预制检查井的质量,首先需要对平台地基进行整平和压实,然后浇筑10cm的素混凝土。
在加工钢筋时,必须严格按照设计图纸进行,钢筋的绑扎要牢固,钢筋间距、搭接长度和位置等也必须满足设计要求。
模板采用钢模,模板的高度、尺寸、预留孔洞的位置、大小、高度都要符合设计图纸的要求,并且表面要干净无杂物,并涂抹脱模剂。
在模板支设完成后,还需要检查和调整钢筋的位置,垫块绑扎要牢固,保护层的厚度也必须满足设计要求。
在浇筑混凝土时,混凝土的标号应为C37,浇筑前要适量洒水湿润模板,分层浇筑并充分、均匀振捣。
浇筑完成后,必须及时进行养护。
在水泥砼强度达到设计要求后,才能进行模板的拆除。
拆除模板后,必须及时洒水养护,养护时间为7天。
成品应按照不同浇筑时间分批次堆放,堆放场地要平整、坚实,不超过2层,堆放整齐。
2、检查井安装根据设计坐标,插钢筋标示出检查井的中心位置。
检查井基坑随管道沟槽一起开挖,基坑深度超过2米或者土质不良段,根据实际情况放坡。
实测地基承载力结果满足设计要求,原土夯实即可;实测地基承载力结果不满足设计要求,采取换填等方法至合格。
在基底处理合格后,要支设牢固的垫层模板,模板位置、尺寸、顶端高程检测无误后,浇筑垫层混凝土。
在施工放线后,要使用25吨吊机安装第一节井室。
安装过程中要注意井室的垂直度,井室预留洞口轴线与管道轴线也必须相符。
确认位置无误后,就位于垫层上。
在井室高度H≤时,完成第一节井室安装后,可继续安装至路面顶标高下55cm;>H≤5m时,后续井室随回填土高度增加后再安装,高度不超过路面顶标高下55cm。
在两节井室连接时,应在已安装井室顶面铺满1-2cm砂浆后,就位次节井室。
就位后,井室内外壁接缝处用防水砂浆填满,并抹面。
在溜槽施工时,要采用素混凝土浇筑。
一、钢筋混凝土检查井施工顺序:垫层混凝土→基础混凝土→管顶面以下侧墙混凝土浇筑→流槽→管顶面以上混凝土浇筑→踏步安装→预制混凝土盖板安装→预制混凝土井筒安装→井盖安装。
1、钢筋①钢筋的加工、存放钢筋的加工成型严格按照图纸的尺寸及要求编制钢筋下料单并按其要求加工。
钢筋在加工成型之前进行调直及防锈清理,确保钢筋表面的洁净。
钢筋成型后,挂牌注明所用部位、型号、级别,并分类码放整齐。
成型的钢筋一般暂存在加工厂内;施工中按照施工计划以及施工现场的要求分批运至施工现场,施工现场只能少量地暂存工程急需的成型钢筋。
运至现场的钢筋要码放整齐、挂号标志牌,底部垫方木与地面保持距离。
②绑扎、安装钢筋的现场绑扎及安装严格按照设计图纸的尺寸及要求进行.井室底板钢筋的定位必须弹线。
架立筋:井室底板、顶板架立筋按1000mm间放,以此控制上、下层钢筋间距。
严格控制钢筋保护层,在模板与钢筋之间设置水泥、砂配比与所浇筑混凝土配比相同的水泥砂浆垫块。
,垫块数量不得小于2块/m2。
绑扎时铺板作业,严禁踩踏绑扎完毕的钢筋.钢筋安装时接头的位置及数量,符合国标验收规范及规定.井室底板及顶板同一截面内接头相互错开,其数量不得大于50%,墙体同一截面内接头必须相互错开,其数量不得大于25%。
2、脚手架检查井施工时,在其周围事先支搭钢管脚手架。
坐落于肥槽上的脚手架用碗扣式钢管系列脚手架系统支搭,采用单排架。
脚手架底部设立杆可调座,支腿下垫50mm大板,大板宽不小于200mm.脚手架内侧距结构墙皮700mm,架宽900mm,其立杆间距900mm,横杆间距1200mm。
支搭时设碗扣式斜杆,脚手架上部设有高度横杆间距600mm,作为护栏。
3、混凝土①浇筑顺序井室混凝土浇筑顺序:垫层混凝土→基础混凝土→侧墙混凝土。
②浇筑方法井室垫层及基础混凝土采用灰溜子下灰浇筑;侧墙及顶板混凝土采用泵车下灰浇筑。
浇筑前进行吹仓工作;在非冬季施工时用清水湿润;在浇筑混凝土时施工队组严格控制下灰速度,不得大于1。

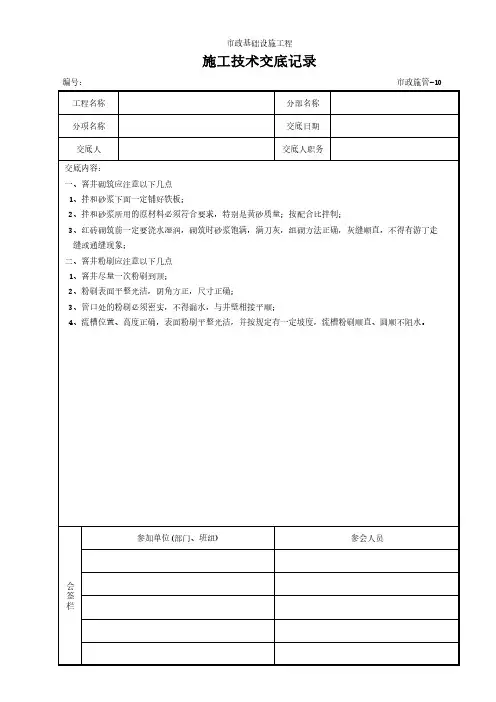

市政基础设施工程
施工技术交底记录
编号:市政施管-10工程名称分部名称
分项名称交底日期
交底人交底人职务
交底内容:
一、窨井砌筑应注意以下几点
1、拌和砂浆下面一定铺好铁板;
2、拌和砂浆所用的原材料必须符合要求,特别是黄砂质量;按配合比拌制;
3、红砖砌筑前一定要浇水湿润,砌筑时砂浆饱满,满刀灰,组砌方法正确,灰缝顺直,不得有游丁走 缝或通缝现象;
二、窨井粉刷应注意以下几点
1、窨井尽量一次粉刷到顶;
2、粉刷表面平整光洁,阴角方正,尺寸正确;
3、管口处的粉刷必须密实,不得漏水,与井壁相接平顺;
4、流槽位置、高度正确,表面粉刷平整光洁,并按规定有一定坡度,流槽粉刷顺直、圆顺不阻水。
参加单位(部门、班组)参会人员
会
签
栏。
砖砌检查井施工技术交底施工技术交底记录施管表5工程名称:XXX厂三期道路及外管网分部工程分项工程名:砖砌检查井施工技术交底一、应用图集1.雨污水检查井施工图1)按照《给水排水标准图集》02S515设计图施工,检查井规格选用按照图集管径大小选用,雨污水检查井(盖板式)。
2)对于雨水系统的虹吸井,当进井支管超过三根(不含主管道)时采用异型现浇钢筋砼消能井。
参见图集02(03)S515排水检查井图集第33页,图集中的尺寸B变更为1700mm,配筋及井盖尺寸相应变化。
二、施工要求1.按照设计图及《给水排水标准图集》施工。
2.井坑开挖:注重雨季施工的安全防护措施,根据现场施工进度(人员、材料、机械)、土壤情况确定放坡系数,坑两侧2m范围内不得堆放土方,留出不低于1.5m宽度的施工道路。
3.检查井施工:先按下列规范验收管道,允许偏差应符合下表的规定。
按照设计要求,核对井室高度与井室尺寸形状。
通常预留至地面的高度是75cm(铸铁盖15cm,井筒高度40cm,混凝土盖板20cm)。
三、施工细节1.管道与检查井周围用砂浆(混凝土)填满,不能留空隙。
2.要求管口要与矩形检查井壁内壁平齐或管端进入井内壁≦1cm,圆形井与管口留有合适距离,所有井均与管内底结合平顺,不得积水或倒坡。
3.矩形井壁必须互相垂直,不得有通缝,必须保证灰浆饱满,灰缝平整,抹面压光,不得有空鼓、裂缝等现象。
4.检查井的砖砌体必须保证灰浆饱满、灰缝平直,不得有通缝,壁面处理前必须清除表面污物、浮灰等。
流槽与井壁同时砌筑,流槽高度:污水井与管内顶平。
井内流槽应平顺,不得有建筑垃圾等杂物。
雨水井内壁在流槽上D/2.流槽应与上下游管道底部平滑顺接,管道内底高程应符合设计图纸的要求。
5.井圈采用C30砼,铸铁井盖及座圈安装时用1:2水泥砂浆座浆,并抹三角灰,井盖顶面与路面平。
铸铁井盖及座圈必须完整无损,安装平稳,位置正确。
本工程的检查井采用收口式。
交底单位:施工单位接收单位:监理单位交底人:施工单位接收人:监理单位。
检查井施工安全技术交底一、前言检查井施工是市政工程和建筑施工中常见的作业项目,但由于其施工环境复杂、作业空间有限等特点,存在一定的安全风险。
为了确保施工过程中的安全,提高施工人员的安全意识和操作技能,特进行本次安全技术交底。
二、施工准备阶段的安全注意事项1、施工前必须对施工现场进行详细的勘察,了解地下管线、电缆等设施的分布情况,并采取相应的保护措施。
2、编制详细的施工方案和安全技术措施,并经审批后方可实施。
3、对施工人员进行安全教育培训,使其熟悉施工过程中的安全风险和防范措施。
4、配备齐全的个人防护用品,如安全帽、安全带、安全鞋等。
5、检查施工机械设备的性能和安全性,确保其正常运行。
三、检查井开挖阶段的安全措施1、开挖前应根据土质情况和检查井的深度确定放坡系数或采取支护措施。
2、在开挖过程中,应设置专人观察边坡的稳定性,如发现异常情况应立即停止作业并采取相应的措施。
3、挖出的土方应及时运走,不得堆放在井口周围,以免影响施工安全。
4、夜间施工时,应设置足够的照明设施,确保施工现场的亮度。
四、检查井砌筑阶段的安全要点1、砌筑用的材料应堆放整齐,不得堵塞通道。
2、砌筑时应搭设牢固的脚手架或操作平台,严禁站在墙上砌筑。
3、操作人员应佩戴好个人防护用品,如手套、口罩等。
4、吊运砌筑材料时,应使用专用的吊运设备,并确保吊运过程中的安全。
五、检查井内作业的安全规定1、进入检查井内作业前,必须先进行通风换气,检测井内的空气质量,确保符合安全要求。
2、作业人员应佩戴好安全带,并将安全带的另一端固定在可靠的位置。
3、在井内作业时,应设置专人监护,监护人不得擅自离岗。
4、井内使用的照明设备应采用安全电压,严禁使用明火照明。
六、施工用电安全1、施工现场的临时用电应符合《施工现场临时用电安全技术规范》的要求。
2、配电箱应设置在干燥、通风的场所,周围不得堆放杂物。
3、电线电缆应架空或埋地敷设,严禁拖地或乱拉乱接。
4、电气设备应定期进行检查和维护,确保其性能良好。
一、交底对象本交底针对参与检查井施工的全体施工人员、技术人员、管理人员及监理人员。
二、交底目的确保施工过程中人员安全,提高施工质量,防止安全事故发生。
三、施工概况1. 工程名称:[工程名称]2. 施工地点:[施工地点]3. 施工单位:[施工单位名称]4. 施工时间:[施工开始时间]至[施工结束时间]四、施工内容1. 检查井基础施工2. 检查井主体结构施工3. 检查井井盖安装4. 检查井周边路面恢复五、安全技术交底1. 基础施工- 作业条件:检查井基础施工前,应对施工现场进行清理,确保场地平整、排水畅通。
- 施工准备:准备好施工所需的各种材料、设备,如挖掘机、装载机、水泥、砂石等。
- 工艺操作流程:挖掘基坑,检查井基础垫层铺设,检查井基础浇筑。
- 技术要求:基础厚度、混凝土强度、钢筋配置等均应符合设计要求。
- 安全注意事项:- 施工人员必须佩戴安全帽、手套、防尘口罩等防护用品。
- 施工现场应设置安全警示标志,防止无关人员进入。
- 严格遵循操作规程,确保施工安全。
2. 主体结构施工- 作业条件:基础施工完成后,方可进行主体结构施工。
- 施工准备:准备好模板、钢筋、混凝土等材料。
- 工艺操作流程:钢筋绑扎、模板安装、混凝土浇筑。
- 技术要求:钢筋间距、模板支撑、混凝土强度等均应符合设计要求。
- 安全注意事项:- 施工人员必须遵守操作规程,防止发生坠落、物体打击等事故。
- 严禁在模板支撑体系未经验收合格的情况下进行施工。
- 混凝土浇筑过程中,应注意防止模板变形、移位。
3. 井盖安装- 作业条件:主体结构施工完成后,方可进行井盖安装。
- 施工准备:准备好井盖、螺栓、垫圈等材料。
- 工艺操作流程:井盖安装、螺栓紧固。
- 技术要求:井盖尺寸、螺栓紧固力等应符合设计要求。
- 安全注意事项:- 施工人员必须佩戴安全帽、手套等防护用品。
- 严禁在井盖未固定牢固的情况下进行施工。
- 注意防止井盖边缘锐利,避免划伤人员。
一、交底单位名称:(填写交底单位名称)二、编号:(填写编号)三、工程名称:(填写工程名称)四、施工单位/队:(填写施工单位/队名称)五、工程部位:(填写工程部位)六、交底日期:(填写交底日期)七、交底内容:1. 适用范围:本交底适用于本工程检查井的施工,包括井室、井盖、井筒等部分。
2. 施工准备:(1)施工人员应熟悉施工图纸、施工规范及安全技术操作规程。
(2)施工前应检查施工工具、设备是否齐全、完好,并做好维护保养工作。
(3)施工场地应平整、畅通,确保施工安全。
3. 施工工艺:(1)井室施工:1)根据设计图纸,准确放线,确保井室位置、尺寸符合要求。
2)井室基础采用混凝土浇筑,确保基础牢固。
3)井室墙体采用钢筋混凝土结构,按照设计要求施工,确保结构安全。
4)井室顶部及底部应设置防水层,防止渗漏。
(2)井盖施工:1)井盖材料应符合设计要求,表面平整、无裂缝。
2)井盖与井筒连接处应采用高强度螺栓连接,确保连接牢固。
3)井盖表面应设置警示标志,提醒行人注意安全。
(3)井筒施工:1)井筒施工前应进行测量,确保井筒中心线与设计要求一致。
2)井筒施工过程中,应定期检查井筒尺寸、形状,确保符合设计要求。
3)井筒施工完成后,应进行养护,确保混凝土强度达到设计要求。
4. 安全措施:(1)施工人员应佩戴安全帽、安全带等个人防护用品。
(2)施工场地应设置安全警示标志,提醒施工人员注意安全。
(3)施工过程中,应严格遵守操作规程,防止发生安全事故。
(4)施工结束后,应进行安全检查,确保无安全隐患。
八、注意事项:(1)施工过程中,如发现异常情况,应立即停止施工,报告上级领导。
(2)施工人员应遵守劳动纪律,不得擅自离岗。
(3)施工结束后,应及时清理现场,保持施工场地整洁。
九、验收标准:(1)检查井施工完成后,应按照设计要求进行验收。
(2)井室、井盖、井筒等部分应符合设计要求,无裂缝、渗漏等缺陷。
(3)施工记录应完整、准确。
一、交底对象全体参与检查井施工的施工人员、管理人员及监理人员。
二、交底时间[填写具体日期]三、交底内容1. 工程概况- 工程名称:[填写工程名称]- 工程地点:[填写工程地点]- 工程规模:[填写工程规模]- 施工单位:[填写施工单位名称]- 监理单位:[填写监理单位名称]2. 施工工艺及要求- 施工工艺:[简要描述施工工艺流程]- 施工要求:[详细说明施工过程中的各项技术要求]3. 安全注意事项- 人员安全:- 严格按照操作规程进行施工,不得违章作业。
- 施工现场应佩戴安全帽、安全带等个人防护用品。
- 施工人员应定期进行安全教育培训,提高安全意识。
- 机械设备安全:- 施工前应检查机械设备的状态,确保其安全可靠。
- 使用机械设备时,操作人员应熟悉设备性能和操作规程。
- 机械设备运行时,非操作人员不得靠近。
- 施工现场安全:- 施工现场应设置明显的安全警示标志。
- 施工区域应设置围挡,防止非施工人员进入。
- 施工现场应保持整洁,及时清理施工垃圾。
4. 危险源辨识及防范措施- 危险源:高处坠落、物体打击、机械伤害、触电、坍塌等。
- 防范措施:- 高处作业时,必须系好安全带,使用安全绳。
- 严禁在施工过程中抛掷材料。
- 机械设备操作人员必须持证上岗。
- 施工现场应安装漏电保护装置,防止触电事故。
- 施工现场应设置排水设施,防止坍塌事故。
5. 应急预案- 突发事件:高处坠落、物体打击、触电等。
- 应急措施:- 立即组织救援,拨打急救电话。
- 对伤员进行初步救治,等待专业救援人员到来。
- 保护现场,协助调查事故原因。
6. 技术交底- 施工单位技术负责人对施工人员进行技术交底,明确施工要求和技术标准。
- 施工人员应认真学习技术交底内容,确保施工过程符合要求。
四、交底签字交底双方应在安全技术交底记录上签字,确认已知晓并遵守以上内容。
五、附则1. 本安全技术交底内容为本次施工的基本要求,具体施工过程中应结合实际情况进行调整。
