日立多联机故障代码表

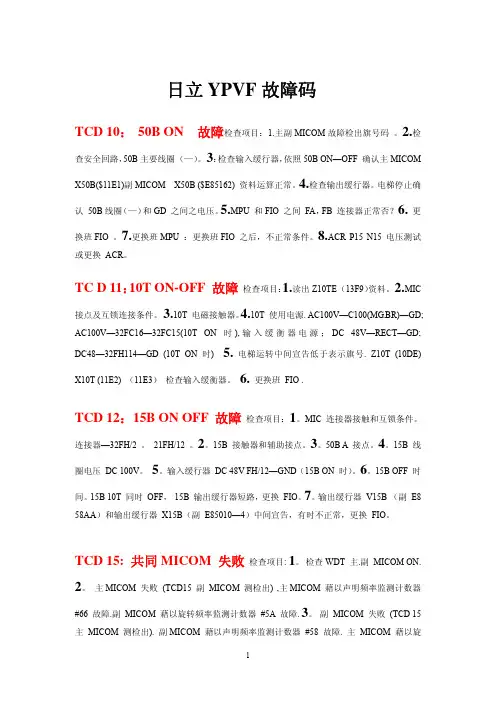

日立YPVF故障码TCD 10： 50B ON 故障检查项目：1.主副MICOM故障检出旗号码。

2.检查安全回路，50B主要线圈（—）。

3：检查输入缓行器，依照50B ON—OFF 确认主MICOMX50B($11E1)副MICOM X50B ($E85162) 资料运算正常。

4.检查输出缓行器。

电梯停止确认 50B线圈（—）和GD 之间之电压。

5.MPU 和FIO 之间 FA，FB 连接器正常否？6.更换班FIO 。

7.更换班MPU ：更换班FIO 之后，不正常条件。

8.ACR P15 N15 电压测试或更换 ACR。

TC D 11：10T ON-OFF 故障检查项目：1.读出Z10TE （13F9）资料。

2.MIC接点及互锁连接条件。

3.10T 电磁接触器。

4.10T 使用电源. AC100V—C100(MG.BR)—GD; AC100V—32FC16—32FC15(10T ON时),输入缓衡器电源；DC 48V—RECT—GD;DC48—32FH114—GD (10T ON时) 5.电梯运转中间宣告低于表示旗号. Z10T (10DE) X10T (11E2) （11E3）检查输入缓衡器。

6.更换班 FIO .TCD 12：15B ON OFF 故障检查项目：1。

MIC 连接器接触和互锁条件。

连接器—32FH/2 。

21FH/12 。

2。

15B 接触器和辅助接点。

3。

50B A 接点。

4。

15B 线圈电压 DC 100V。

5。

输入缓行器DC 48V FH/12—GND（15B ON 时）。

6。

15B OFF 时间。

15B 10T 同时 OFF， 15B 输出缓行器短路，更换 FIO。

7。

输出缓行器 V15B （副 E8 58AA）和输出缓行器 X15B（副 E85010—4）中间宣告，有时不正常，更换 FIO。

TCD 15: 共同MICOM 失败检查项目: 1。

检查WDT 主.副 MICOM ON. 2。

⽇⽴空调故障代码速查<故障代码查询>直接点击公众号主页下⽅“便利查询——故障代码”可查询各空调品牌产品故障代码！也可输⼊品牌或品牌⾸字母简称即可快速查询：例如⽇⽴故障代码，只需要输⼊：⽇⽴或rl⽇⽴商⽤分体空调故障代码根据报警代码显⽰⽤ LED 的闪烁形式，可判定下表异常停机的理由。

（下表的○表⽰闪烁，×表⽰关灯）遥控器显⽰报警代码（报警代码显⽰⽤LED：LD4-LD3-LD2-LD1）01(×××○)：室内保护装置动作浮动开关（排⽔管堵塞、接⽔盘内⽔位上升）02(××○×)：室外保护装置动作⾼压切断装置（OFF：3.0MPa）03(××○○)：传送异常（室内~室外间）室内外机组间操作回路配线端⼦部松动、误接线、断线等05(×○××)：相检出异常（单相机除外）室外机电源配线错误引起的逆相，端⼦部松动引起的缺相08(×○○×)：压缩机上温度过⾼压缩机上温度 127℃以上（制冷）、120℃以上（制热）连续10分钟，或140℃以上（制冷，制热）、120℃以上（除霜）连续5秒钟11(×○○○)：吸⼊温度热敏电阻异常(室内机组)热敏电阻连接部松动、脱落、断线12(×○○○)：排出温度热敏电阻异常(室内机组)热敏电阻连接部松动、脱落、断线13(×○○○)：冻结温度热敏电阻异常(室内机组)热敏电阻连接部松动、脱落、断线19(×××○)：室内风扇马达⽤保护器动作室内风扇电机⽤保护器20(○×××)：压缩机上温度热敏电阻异常(室外机组)热敏电阻连接部松动、脱落、断线22(○×××)：环境温度热敏电阻异常(室外机组)热敏电阻连接部松动、脱落、断线24(○×××)：配管温度热敏电阻异常(室外机组)热敏电阻连接部松动、脱落、断线31(○××○)：室内外机组组合容量错误室外容量与室内容量相差范围80％～120％以上，容量设定错误35(○×○×)：室内机机号设定异常室内机机号设定重复36(○××○)：P型室外机与J型室内机组合错误室外容量与室内容量相差范围80％～120％以上，容量设定错误38(○×○○)：保护检出回路异常(室外机组)室外机保护检出回路故障39(○○××)：过电流异常压缩机因电流值过⼤或0A在30分钟内停机3次41(××○×)：制冷过负载(⾼压装置动作的可能性⼤)室外保护装置动作时压缩机上 95℃以上42(××○×)：制热过负载(⾼压装置动作的可能性⼤)室内配管温度 55℃以上47(○○×○)：低压压⼒过低保护动作因蒸发温度异常低下（不到－35℃）,1⼩时内停⽌3次EE(○○○○)：压缩机保护报警6⼩时内因压缩机引起的报警有3次遥控器的运转灯每4秒闪⼀次，表⽰室内机组与遥控器间的信号传输异常（连接部松动、脱落、断线、误接线等）。

323 传送生成（L表） 324 传送生成（L表） 325 传送生成（μΣ） 326 传送生成（μΣ） 327 传送生成（μΣ） 328 传送生成（μΣ） 329 传送生成（μΣ） 330 331 332 333 334 335 336 337 338 339 340 341 342 343 344 345 传送生成（L表） 传送生成（L表） 传送生成（L表） 传送生成（L表） 传送生成（μΣ） 传送生成（μΣ） 传送生成（μΣ） 传送生成（μΣ） 传送生成（μΣ） 传送生成（L表） 传送生成（L表） 传送生成（L表） 传送生成（L表） 传送生成（L表） 传送生成（L表） 传送生成（L表）

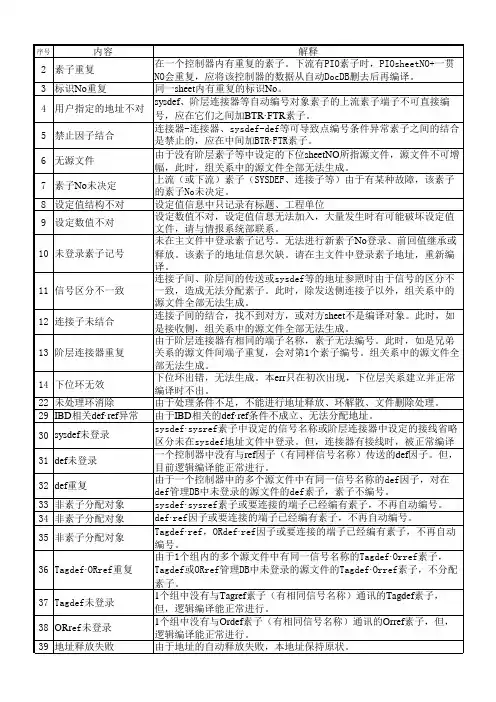

解释 在一个控制器内有重复的素子。下流有PIO素子时，PIOsheetNO+一贯 NO会重复，应将该控制器的数据从自动DocDB删去后再编译。 同一sheet内有重复的标识No。 sysdef、阶层连接器等自动编号对象素子的上流素子端子不可直接编 号，应在它们之间加BTR·FTR素子。 连接器-连接器、sysdef-def等可导致点编号条件异常素子之间的结合 是禁止的，应在中间加BTR·FTR素子。 由于没有阶层素子等中设定的下位sheetNO所指源文件，源文件不可增 幅，此时，组关系中的源文件全部无法生成。 上流（或下流）素子（SYSDEF、连接子等）由于有某种故障，该素子 的素子No未决定。 设定值信息中只记录有标题、工程单位 设定数值不对，设定值信息无法加入，大量发生时有可能破坏设定值 文件，请与情报系统部联系。 未在主文件中登录素子记号。无法进行新素子No登录、前回值继承或 释放。该素子的地址信息欠缺。请在主文件中登录素子地址，重新编 译。 连接子间、阶层间的传送或sysdef等的地址参照时由于信号的区分不 一致，造成无法分配素子。此时，除发送侧连接子以外，组关系中的 源文件全部无法生成。 连接子间的结合，找不到对方，或对方sheet不是编译对象。此时，如 是接收侧，组关系中的源文件全部无法生成。 由于阶层连接器有相同的端子名称，素子无法编号。此时，如是兄弟 关系的源文件间端子重复，会对第1个素子编号。组关系中的源文件全 部无法生成。 下位环出错，无法生成。本err只在初次出现，下位层关系建立并正常 编译时不出。 由于处理条件不足，不能进行地址释放、环解散、文件删除处理。 由于IBD相关的def·ref条件不成立、无法分配地址。 sysdef·sysref素子中设定的信号名称或阶层连接器中设定的接线省略 区分未在sysdef地址文件中登录。但，连接器有接线时，被正常编译 一个控制器中没有与ref因子（有同样信号名称）传送的def因子。但， 目前逻辑编译能正常进行。 由于一个控制器中的多个源文件中有同一信号名称的def因子，对在 def管理DB中未登录的源文件的def素子，素子不编号。 sysdef·sysref素子或要连接的端子已经编有素子，不再自动编号。 def·ref因子或要连接的端子已经编有素子，不再自动编号。 Tagdef·ref，ORdef·ref因子或要连接的端子已经编有素子，不再自动 编号。 由于1个组内的多个源文件中有同一信号名称的Tagdef·Orref素子， Tagdef或ORref管理DB中未登录的源文件的Tagdef·Orref素子，不分配 素子。 1个组中没有与Tagref素子（有相同信号名称）通讯的Tagdef素子， 但，逻辑编译能正常进行。 1个组中没有与Ordef素子（有相同信号名称）通讯的Orref素子，但， 逻辑编译能正常进行。 由于地址的自动释放失败，本地址保持原状。

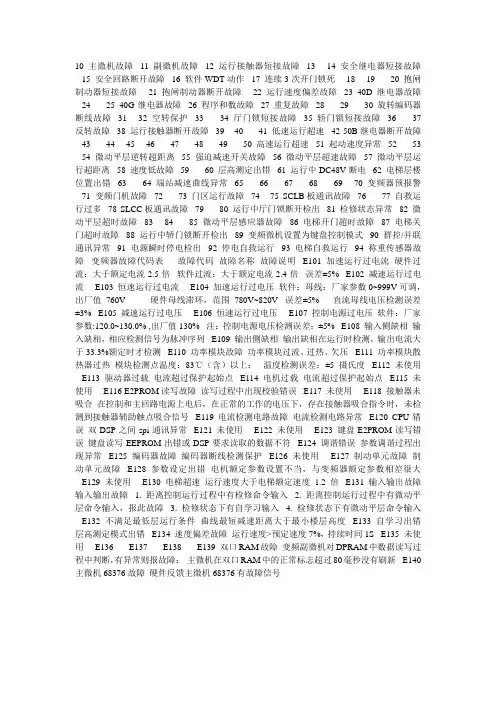

10 主微机故障 11 副微机故障 12 运行接触器短接故障 13 14 安全继电器短接故障 15 安全回路断开故障 16 软件WDT动作 17 连续3次开门锁死 18 19 20 抱闸制动器短接故障 21 抱闸制动器断开故障 22 运行速度偏差故障 23 40D继电器故障 24 25 40G继电器故障 26 程序和数故障 27 重复故障 28 29 30 旋转编码器断线故障 31 32 空转保护 33 34 厅门锁短接故障 35 轿门锁短接故障 36 37 反转故障 38 运行接触器断开故障 39 40 41 低速运行超速 42 50B继电器断开故障 43 44 45 46 47 48 49 50 高速运行超速 51 起动速度异常 52 53 54 微动平层逆转超距离 55 强迫减速开关故障 56 微动平层超速故障 57 微动平层运行超距离 58 速度低故障 59 60 层高测定出错 61 运行中DC48V断电 62 电梯层楼位置出错 63 64 端站减速曲线异常 65 66 67 68 69 70 变频器预报警 71 变频门机故障 72 73 门区运行故障 74 75 SCLB板通讯故障 76 77 自救运行过多 78 SLCC板通讯故障 79 80 运行中厅门锁断开检出 81 检修状态异常 82 微动平层超时故障 83 84 85 微动平层感应器故障 86 电梯开门超时故障 87 电梯关门超时故障 88 运行中轿门锁断开检出 89 变频微机设置为键盘控制模式 90 群控/并联通讯异常 91 电源瞬时停电检出 92 停电自救运行 93 电梯自救运行 94 称重传感器故障 变频器故障代码表 故障代码故障名称故障说明 E101 加速运行过电流硬件过流：大于额定电流2.5倍 软件过流：大于额定电流2.4倍 误差±5% E102 减速运行过电流 E103 恒速运行过电流 E104 加速运行过电压软件：母线：厂家参数0~999V可调，出厂值760V 硬件母线滞环，范围780V~820V 误差±5% 直流母线电压检测误差±3% E105 减速运行过电压 E106 恒速运行过电压 E107 控制电源过电压软件：厂家参数:120.0~130.0% ,出厂值130% 注：控制电源电压检测误差：±5% E108 输入侧缺相输入缺相，相应检测信号为脉冲序列 E109 输出侧缺相输出缺相在运行时检测，输出电流大于33.3%额定时才检测 E110 功率模块故障功率模块过流、过热、欠压 E111 功率模块散热器过热模块检测点温度：83℃（含）以上； 温度检测误差：±5摄氏度 E112 未使用 E113 驱动器过载电流超过保护起始点 E114 电机过载电流超过保护起始点 E115 未使用 E116 E2PROM读写故障读写过程中出现校验错误 E117 未使用 E118 接触器未吸合在控制和主回路电源上电后，在正常的工作的电压下，存在接触器吸合指令时，未检测到接触器辅助触点吸合信号 E119 电流检测电路故障电流检测电路异常 E120 CPU错误双DSP之间spi通讯异常 E121 未使用 E122 未使用 E123 键盘E2PROM读写错误键盘读写EEPROM出错或DSP要求读取的数据不符 E124 调谐错误参数调谐过程出现异常 E125 编码器故障编码器断线检测保护 E126 未使用 E127 制动单元故障制动单元故障 E128 参数设定出错电机额定参数设置不当，与变频器额定参数相差很大 E129 未使用 E130 电梯超速运行速度大于电梯额定速度1.2倍 E131 输入输出故障输入输出故障 1. 距离控制运行过程中有检修命令输入 2. 距离控制运行过程中有微动平层命令输入，报此故障 3. 检修状态下有自学习输入 4. 检修状态下有微动平层命令输入 E132 不满足最低层运行条件曲线最短减速距离大于最小楼层高度 E133 自学习出错层高测定模式出错 E134 速度偏差故障运行速度>预定速度7%，持续时间1S E135 未使用 E136 E137 E138 E139 双口RAM故障变频副微机对DPRAM中数据读写过程中判断，有异常则报故障； 主微机在双口RAM中的正常标志超过80毫秒没有刷新 E140 主微机68376故障硬件反馈主微机68376有故障信号。
