日立多联机中央空调空调地址设置说明V1.2青岛中弘智能物联有限公司关于我们中弘智能是致力于中央空调控制解决方案的科技企业。

总部位于美丽的青岛。

中弘智能在智能控制领域为大型场馆、公共设施、医院、学校、酒店、商业空间、楼宇、私人豪宅等领域提供专业化的中央空调智能集成解决方案。

主要产品包括各类中央空调网关、中央空调控制系统以及中央空调节能监控系统，自中弘品牌推出后，凭借强大的技术力量、完善的支持体系和在中央空调领域的丰富项目经验，现已成功成为中央空调控制领域的中坚力量。

目前已成功和Crestron、Savant、Control4等国际主流智能系统以及国内主流智能家居系统实现互通兼容，从而为消费者提供更卓越的空调智能化解决方案。

中弘®VRV空调网关目前支持大金、日立、东芝、三菱电机、海信、海尔、松下、约克、三菱重工、美的、LG、奥克斯、博世、格力等空调。

支持空调品牌行业领先。

并且中弘网关接线方式简单、支持多种接口协议、网关内置WEB 界面，调试便捷。

技术咨询微信销售咨询微信技术邮箱：****************刘经理157****9910日立空调接线方式及拨码设置接线方式：制冷系统终端制冷系统终端制冷系统终端1、如果有一套制冷系统：空调与该模块相连接的2 芯线压接在室外机或者室内机上标识“1，2”的接线端子上（无极性区分）。

注意：在压接这条通讯线时，该接线端子下已经由空调厂家压接了一对用于与空调室内机（室外机）通讯的2 芯线，将该端子螺丝松脱，将新增加的线与原来已有的一对线合并到一起，一同压接到该端子下即可。

2、如现场有多套空调系统串联：与模块连接的2芯线必须接在室外机1、2接线端子上，室外机与室外机连接时接外机的1、2端子。

3日立大部分全热交换器及单元机接入网关时需加PT-4H1Q5转换板，每台新风或单元机相当于一台室外机，与其他室外机串接在一起接入网关。

空调地址设定方法：为了准确定位、监控到每台室内机，需要对VRV 空调的室内机设定地址。

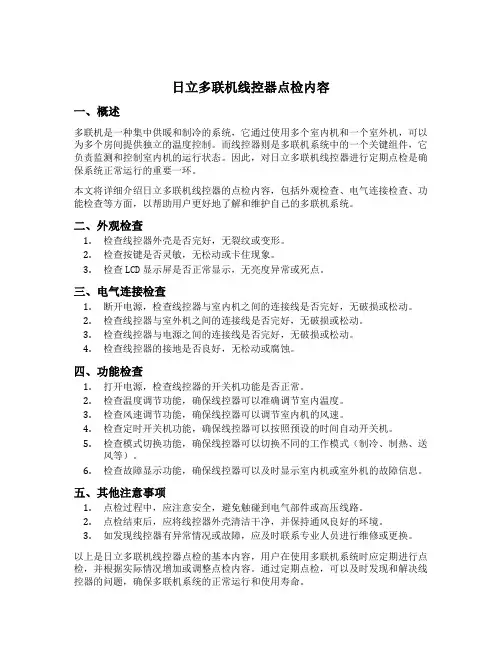

日立多联机线控器点检内容一、概述多联机是一种集中供暖和制冷的系统，它通过使用多个室内机和一个室外机，可以为多个房间提供独立的温度控制。

而线控器则是多联机系统中的一个关键组件，它负责监测和控制室内机的运行状态。

因此，对日立多联机线控器进行定期点检是确保系统正常运行的重要一环。

本文将详细介绍日立多联机线控器的点检内容，包括外观检查、电气连接检查、功能检查等方面，以帮助用户更好地了解和维护自己的多联机系统。

二、外观检查1.检查线控器外壳是否完好，无裂纹或变形。

2.检查按键是否灵敏，无松动或卡住现象。

3.检查LCD显示屏是否正常显示，无亮度异常或死点。

三、电气连接检查1.断开电源，检查线控器与室内机之间的连接线是否完好，无破损或松动。

2.检查线控器与室外机之间的连接线是否完好，无破损或松动。

3.检查线控器与电源之间的连接线是否完好，无破损或松动。

4.检查线控器的接地是否良好，无松动或腐蚀。

四、功能检查1.打开电源，检查线控器的开关机功能是否正常。

2.检查温度调节功能，确保线控器可以准确调节室内温度。

3.检查风速调节功能，确保线控器可以调节室内机的风速。

4.检查定时开关机功能，确保线控器可以按照预设的时间自动开关机。

5.检查模式切换功能，确保线控器可以切换不同的工作模式（制冷、制热、送风等）。

6.检查故障显示功能，确保线控器可以及时显示室内机或室外机的故障信息。

五、其他注意事项1.点检过程中，应注意安全，避免触碰到电气部件或高压线路。

2.点检结束后，应将线控器外壳清洁干净，并保持通风良好的环境。

3.如发现线控器有异常情况或故障，应及时联系专业人员进行维修或更换。

以上是日立多联机线控器点检的基本内容，用户在使用多联机系统时应定期进行点检，并根据实际情况增加或调整点检内容。

通过定期点检，可以及时发现和解决线控器的问题，确保多联机系统的正常运行和使用寿命。

希望本文对您了解和维护日立多联机线控器有所帮助！。

日立多联机操作方法日立多联机是一种高端的家庭空调系统，拥有多个室内单元，可以适用于不同的空间大小和需求。

在使用日立多联机之前，我们需要熟悉其操作方法，以便正确、有效地使用和维护。

以下是日立多联机的操作方法。

1.开机和关机日立多联机可以通过遥控器、手机APP或面板控制来开机和关机。

按下遥控器或APP上的“开机”按钮即可启动整个系统，在此之前需要插好电源和检查水管连接，以确保系统的正常运行。

而关闭系统则是相反的过程，只需按下“关机”按钮即可。

2.调节温度和模式一旦打开日立多联机，我们可以通过遥控器或APP来调节温度和工作模式。

遥控器通常拥有温度调节按钮、模式按钮、送风方向按钮等，通过调节这些按钮可以实现不同的功能。

调节温度：温度调节按钮一般位于遥控器上部的中央，可以向上和向下调节。

按下向上箭头即可升高设定温度，按下向下箭头即可降低设定温度。

我们可以根据季节和需求来灵活调节温度，以达到舒适和节能的目的。

调节模式：模式按钮位于温度调节按钮下面或旁边，通常有制冷、制热、除湿、送风和自动等模式。

我们可以根据天气状况和室内温度来选择不同的模式，以达到最佳效果。

例如，当室内温度较高时，我们可以选择制冷模式；当室温过低时，可以选择制热模式；当室内潮湿时，可以选择除湿模式；当需要保持空气流通时，可以选择送风模式。

而自动模式则会根据室内温度和湿度自动调节，是一种智能模式。

调节送风方向：有些遥控器还配备了送风方向按钮，可以选择左右自动、上下自动或手动调节送风方向。

送风方向的调节可以更好地满足不同空间和人的需求，如调节到上下自动模式，可以使整个室内空气流通。

3.定时开关机除了手动调节日立多联机的开关、温度和模式外，我们还可以使用定时器功能，进行定时开关机。

定时器功能可以根据我们的需要，在预设的时间内自动打开或关闭日立多联机，可以让我们在不在家时更安心，也可以实现清晨起床空调自动开启、晚上入睡空调自动关闭等场景模式。

具体的设置方法可以参照遥控器或APP的使用说明书。

VRV MANAGER 使用说明目录1功能 (1)2规格 (1)1.1外形尺寸 (2)1.2电气参数 (2)3接线方式 (3)4空调地址设定 (4)5通讯协议 (4)5.1 MODBUS(RTU)协议 (5)5.2 自定义协议 (11)6调试方法 (17)6.1 确保空调工作正常，空调与VRV MANAGER之间通讯正常 (18)6.2 连接弱电集成系统与VRV MANAGER (23)1功能VRV MANAGER可连接大金、日立品牌VRV空调，通过RS485端口与智能家居集中控制系统或BMS系统对接，与集中管理系统的通讯协议支持MODBUS(RTU) 和VRV485 (针对VRV 空调特点自定义协议)，不同型号模块可分别连接16、32、64或128台空调室内机（室外机数量无需考虑）。

VRV MANAGER自带WEB功能，将VRV MANAGER通过网线连接到电脑上后，无需在电脑上安装软件，通过IE、谷歌、火狐等浏览器即可查看该模块所连接的空调数量、状态，并可以控制空调。

同时，通过页面上的数据收发窗口，可同步看到监控空调时的收发数据内容，弱电集成方可参照此收发内容进行集成软件开发，极大地方便了对接调试。

2规格1.1外形尺寸本模块采用安装孔固定、贴墙安装的方式，外形尺寸为140（长）×90（宽）×40（高）图1 端盖图图2 模块外形图1.2电气参数表1 电气参数3接线方式图3 VRV MANAGER接线图空调室内机与室外机的通讯线由空调施工方负责，与空调室内、外机之间的制冷剂铜管一样，它属于空调系统的一部分，无需弱电集成方考虑。

VRV MANAGER通过2芯线连接到空调系统室外机上，进而与该空调系统内所有的室内机通讯，实施监控。

从空调室外机到VRV MANAGER的屏蔽双绞线要求线径0.75mm2以上，总长不超过1000米，可由空调施工方预留或后期增设。

VRV MANAGER与弱电集成系统之间的通讯也采用双绞线（RS-485）实现，该通讯线的参数要求及施工细节请根据模块与弱电集成系统之间的位置及RS-485总线规范确定。

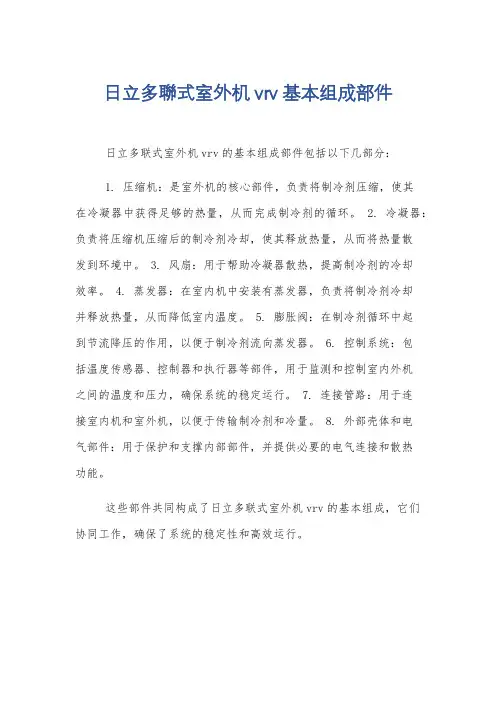

日立多聯式室外机vrv 基本组成部件
日立多联式室外机vrv的基本组成部件包括以下几部分：
1. 压缩机：是室外机的核心部件，负责将制冷剂压缩，使其
在冷凝器中获得足够的热量，从而完成制冷剂的循环。

2. 冷凝器：负责将压缩机压缩后的制冷剂冷却，使其释放热量，从而将热量散
发到环境中。

3. 风扇：用于帮助冷凝器散热，提高制冷剂的冷却
效率。

4. 蒸发器：在室内机中安装有蒸发器，负责将制冷剂冷却
并释放热量，从而降低室内温度。

5. 膨胀阀：在制冷剂循环中起
到节流降压的作用，以便于制冷剂流向蒸发器。

6. 控制系统：包
括温度传感器、控制器和执行器等部件，用于监测和控制室内外机
之间的温度和压力，确保系统的稳定运行。

7. 连接管路：用于连
接室内机和室外机，以便于传输制冷剂和冷量。

8. 外部壳体和电
气部件：用于保护和支撑内部部件，并提供必要的电气连接和散热
功能。

这些部件共同构成了日立多联式室外机vrv的基本组成，它们协同工作，确保了系统的稳定性和高效运行。

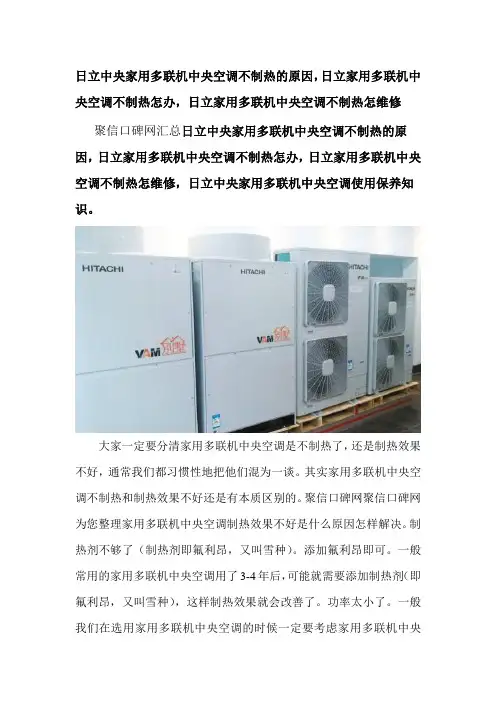

日立中央家用多联机中央空调不制热的原因，日立家用多联机中央空调不制热怎办，日立家用多联机中央空调不制热怎维修聚信口碑网汇总日立中央家用多联机中央空调不制热的原因，日立家用多联机中央空调不制热怎办，日立家用多联机中央空调不制热怎维修，日立中央家用多联机中央空调使用保养知识。

大家一定要分清家用多联机中央空调是不制热了，还是制热效果不好，通常我们都习惯性地把他们混为一谈。

其实家用多联机中央空调不制热和制热效果不好还是有本质区别的。

聚信口碑网聚信口碑网为您整理家用多联机中央空调制热效果不好是什么原因怎样解决。

制热剂不够了（制热剂即氟利昂，又叫雪种）。

添加氟利昂即可。

一般常用的家用多联机中央空调用了3-4年后，可能就需要添加制热剂（即氟利昂，又叫雪种），这样制热效果就会改善了。

功率太小了。

一般我们在选用家用多联机中央空调的时候一定要考虑家用多联机中央空调使用的面积、空间、日照情况等。

建议更换功率大的家用多联机中央空调，或者想办法把空间缩小。

没有定期保养清洗。

家用多联机中央空调主机里头的滤网需要定期清洗，外机也不能忘记清理哦。

家用多联机中央空调外机和主机连接的铜管是否超过10米，太长会导致制热效果不好。

家用多联机中央空调年数太久，一般超过15年就存在老化问题而导致制热效果差，建议更换新机。

日立中央家用多联机中央空调不制热的原因有一些用户不会使用模式不对，这个是假故障，自己对家用多联机中央空调调节下按到制热模式，再有一个夏天用电高峰有的老小区特别是城中村电压不正常导致的日立中央家用多联机中央空调不制热，这个时候应该动静很大的大家都用不了，了解了就不用报修了，联系电力部门，另外一个原因有的用户特别的省事，家用多联机中央空调多年不清洗导致内机过滤网脏，外机蒸发器脏，这样也不制热，清洗下就能正常制热，其他的家用多联机中央空调压缩机故障，主板故障，传感器故障，系统泄露堵塞都是日立中央家用多联机中央空调真故障需要日立官网报修处理。

日立多联机故障代码日立多联机故障代码日立故障代码代码种类非常情况主要原因01 室内机保护装置跳风扇电机、排水、PCB、继电器有问题02 室外机保护装置跳压缩机、制冷剂过量、反相03 通讯系统室内外机间或室内机间通讯不正常电线接错、PCB问题、保险断04 变频器室外机变频器问题 PCB向变频器的通讯有问题05 通讯系统电源线不正常相接反06 电压波动室外机、室内机电压过低或高电压波动、接线错、保险断07 制冷系统排气端过热度过小制冷剂过量、传感器或接线问题08 排气端气体温度过高制冷剂不足、传感器或接线问题09 室外机保护跳风扇电机问题、接线错误11 室内机传感器回风温度传感器温度传感器连接问题12 送风温度传感器13 防冻保护传感器14 气管温度传感器19 保护跳风扇电机问题、接线错误21 室外机传感器高压传感器温度传感器及连接问题22 室外机环境温度传感器23 排气温度传感器24 蒸发温度传感器29 低压温度传感器31 系统室内机、室外机设定不正常容量代码设定不正确32 室内机通讯不正常电源线、接有其他系统的室内机35 室外机号设定不正常出现相同的室内机代码38 室外机保护回路不正常到室外机PCB的连接错误39 压缩机电流不正常接线错误43 压力压缩比过小，保护动作压缩机、变频器、电源问题44 低压过高，保护动作室内机制冷过负荷、室外机风温过高45 高压过高，保护动作过负荷、制冷剂过量46 高压过高，保护动作制冷剂不足47 低压过低，保护动作膨胀阀问题51 变频器变频器的热感应保护的电流不正常压缩机、PCB、IPM 问题52 过电流保护动作过载、过电流、压缩机堵转53 IPM保护动作变频器或PCB过热59 AC斩波器 AC切断器保护动作电源问题、FET、CT问题EE 压缩机压缩机保护动作压缩机问题。

四、多联机与水系统的比较的优点1、节约能源、运行费用低采用冷媒直接蒸发并利用变频技术，效率高，耗能低，节能效果非常显著，而且在室内避免了水系统水管内水的跑、冒、滴、漏等现象。

变频多联机采用独特的变频技术和新型涡旋式压缩机，室外机输出的冷、热量可根据室内机负荷的大小自动调节，且部分负荷运行时能效比较高2、节省占地面积、有效利用空间室外机属于风冷热泵型机组，可直接置放于屋顶、阳台或楼外空地（机组重量不会对大楼楼顶结构产生影响），无须设置机房，而且不需要冷却塔、水泵、软化等繁琐的附属设备，节省了大量建筑面积和基建投资，业主也可将这些空间用作其他用途而获得更大的收益。

3、控制先进、智能化管理多联室外机、室内机都带有电脑板，通过信号的传输可对室内外机的电子膨胀阀进行连续精密调整，温度控制精度达到±0.5℃，并可实现时间、风量、风向、状态的自由设定与控制。

空调系统备有有线遥控器、无线遥控器、中央控制器、7日定时控制器、CS-NET空调管理系统等，可直接连接计算机进行楼宇的智能化管理，对室外机和室内机实施监视和控制。

4、安装极为方便、施工周期短不需要机房及大量的附属设备，连接室内外机的仅是铜管，管道系统的安装非常简便、迅速，施工周期短；可分层、分区、分段进行安装，并分层、分区交付使用，旧楼改造不影响正常办公和营业。

全新的H-LINK接线系统采用无极性屏蔽双绞通讯线，在减少布线工作量的同时，避免了正负极接线错误而造成的损害，使施工简单化。

5、操作人性化、维护保养简单化设备运行时不用专人管理，室内外机通过微电脑实现全部自控，遥控器功能强大，操作简单、明了。

有线遥控器以及室外机电路板显示器均可显示设备运行数据和故障代码，维修保养人员可以通过显示的数据和代码及时、准确、全面地掌握设备运转情况。

6、使用寿命长SET-FREE系统主要控制和制冷部件均为日立空调精心设计制造，其无故障运行时间达15年以上，寿命达20年以上。
