海信日立多联机报警代码表

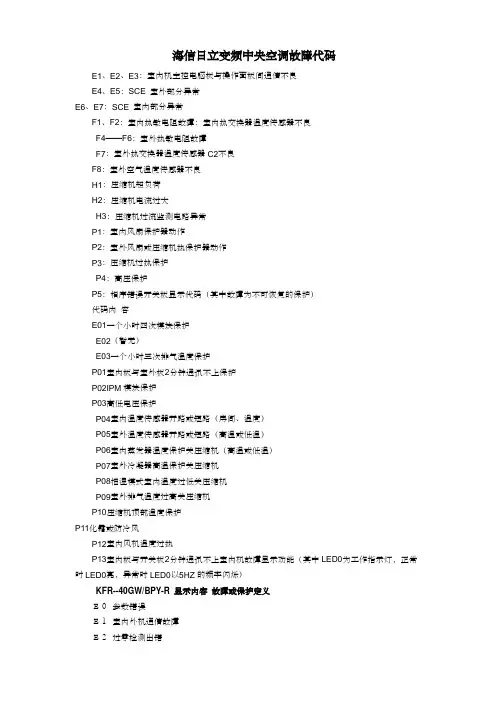

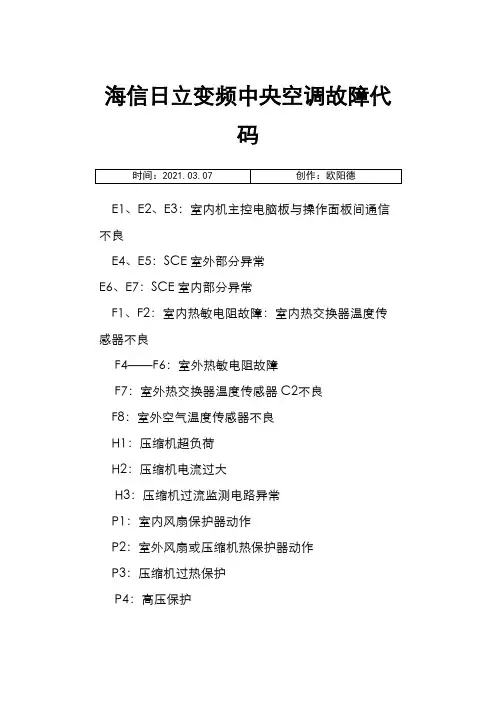

海信日立变频中央空调故障代码E1、E2、E3：室内机主控电脑板与操作面板间通信不良E4、E5：SCE 室外部分异常E6、E7：SCE 室内部分异常F1、F2：室内热敏电阻故障：室内热交换器温度传感器不良F4——F6：室外热敏电阻故障F7：室外热交换器温度传感器C2不良F8：室外空气温度传感器不良H1：压缩机超负荷H2：压缩机电流过大H3：压缩机过流监测电路异常P1：室内风扇保护器动作P2：室外风扇或压缩机热保护器动作P3：压缩机过热保护P4：高压保护P5：相序错误开关板显示代码（其中故障为不可恢复的保护）代码内容E01一个小时四次模块保护E02（暂无）E03一个小时三次排气温度保护P01室内板与室外板2分钟通讯不上保护P02IPM模块保护P03高低电压保护P04室内温度传感器开路或短路（房间、温度） P05室外温度传感器开路或短路（高温或低温） P06室内蒸发器温度保护关压缩机（高温或低温） P07室外冷凝器高温保护关压缩机P08抽湿模式室内温度过低关压缩机P09室外排气温度过高关压缩机P10压缩机顶部温度保护P11化霜或防冷风P12室内风机温度过热P13室内板与开关板2分钟通讯不上室内机故障显示功能（其中LED0为工作指示灯，正常时LED0亮，异常时LED0以5HZ的频率闪烁）KFR--40GW/BPY-R 显示内容故障或保护定义Ｅ０参数错误Ｅ１室内外机通信故障Ｅ２过零检测出错Ｅ３风机速度失控Ｅ４温度保险丝断保护Ｅ５室外温度传感器故障Ｅ６室内温度传感器故障Ｐ０模块保护Ｐ１电压过高或过低保护Ｐ２压缩机顶部温度KFR-26GW/I1BPY KFR-32GW/I1BPY 运行时LED的显示㈠、正常1、工作灯正常开机时（工作灯）LED4 亮正常关机时（工作灯）LED4 灭2、化霜灯化霜或防冷风功能有效时（化霜灯）LED1 亮化霜或防冷风功能无效时（化霜灯）LED1 灭3、定时灯定时功能有效时（定时灯）LED2 亮定时功能无效时（定时灯）LED2 灭4、换气灯连续换气运行时（连续换气灯）LED3、LED5 亮连续换气停止时（连续换气灯）LED3、LED5灭自动换气运行时（自动换气灯）LED6、LED7 亮自动换气停止时（自动换气灯）LED6、LED7 灭㈡室内机故障显示功能 LED4 工作灯 LED2 化霜灯 LED1 定时灯 LED3、LED5 连续换气灯 LED2化霜 LED1定时LED3、5、6、7连续、自动换气LED4工作 LED 状态X X O ☆ 模块保护(PRMOD PRMOD1) O X X ☆ 压缩机顶部温度保护（PRCOM）X O X ☆ 室外温度传感器开路或短路（PROUTD）X O O ☆ 电压过高或过低保护（PRVAC）O O O ☆ 室内房间温度、蒸发器温度传感器开路或短路（PREVP 、PRROM）O O ☆☆ 风机速度失控（SPABF）☆ X O ☆ 过零检测出错（ACBAD）X X ☆☆ EEPROM参数错误指示☆ O X ☆ 温度保险丝断保护（FUSED）☆ O ☆☆ 机型不匹配（TYPER）☆ O （亮） X （熄）☆ （闪） (三)、室外机故障自我诊断显示只设L4故障指示灯：L4 运行/待机指示灯运行：长亮待机：0.5HZ闪烁故障：1HZ闪烁 16.2对于KFR-26(32)GW/I1BPY，室内设置4个LED。

海信日立变频中央空调故障代码The latest revision on November 22, 2020海信日立变频中央空调故障代码E1、E2、E3：室内机主控电脑板与操作面板间通信不良E4、E5：SCE 室外部分异常E6、E7：SCE 室内部分异常F1、F2：室内热敏电阻故障：室内热交换器温度传感器不良F4——F6：室外热敏电阻故障F7：室外热交换器温度传感器C2不良F8：室外空气温度传感器不良H1：压缩机超负荷H2：压缩机电流过大H3：压缩机过流监测电路异常P1：室内风扇保护器动作P2：室外风扇或压缩机热保护器动作P3：压缩机过热保护P4：高压保护P5：相序错误开关板显示代码（其中故障为不可恢复的保护）代码内容E01一个小时四次模块保护E02（暂无）E03一个小时三次排气温度保护P01室内板与室外板2分钟通讯不上保护P02IPM模块保护P03高低电压保护P04室内温度传感器开路或短路（房间、温度）P05室外温度传感器开路或短路（高温或低温）P06室内蒸发器温度保护关压缩机（高温或低温）P07室外冷凝器高温保护关压缩机P08抽湿模式室内温度过低关压缩机P09室外排气温度过高关压缩机P10压缩机顶部温度保护P11化霜或防冷风P12室内风机温度过热P13室内板与开关板2分钟通讯不上室内机故障显示功能（其中LED0为工作指示灯，正常时LED0亮，异常时LED0以5HZ的频率闪烁）KFR--40GW/BPY-R 显示内容故障或保护定义Ｅ０参数错误Ｅ１室内外机通信故障Ｅ２过零检测出错Ｅ３风机速度失控Ｅ４温度保险丝断保护Ｅ５室外温度传感器故障Ｅ６室内温度传感器故障Ｐ０模块保护Ｐ１电压过高或过低保护Ｐ２压缩机顶部温度KFR-26GW/I1BPY KFR-32GW/I1BPY 运行时LED的显示㈠、正常1、工作灯正常开机时（工作灯）LED4 亮正常关机时（工作灯）LED4 灭2、化霜灯化霜或防冷风功能有效时（化霜灯）LED1 亮化霜或防冷风功能无效时（化霜灯）LED1 灭3、定时灯定时功能有效时（定时灯）LED2 亮定时功能无效时（定时灯）LED2 灭4、换气灯连续换气运行时（连续换气灯）LED3、LED5 亮连续换气停止时（连续换气灯）LED3、LED5 灭自动换气运行时（自动换气灯）LED6、LED7 亮自动换气停止时（自动换气灯）LED6、LED7 灭㈡室内机故障显示功能 LED4 工作灯 LED2 化霜灯 LED1 定时灯 LED3、LED5 连续换气灯LED2化霜 LED1定时 LED3、5、6、7连续、自动换气LED4工作 LED 状态X X O ☆ 模块保护(PRMOD PRMOD1) O X X ☆ 压缩机顶部温度保护（PRCOM）X O X ☆ 室外温度传感器开路或短路（PROUTD）X O O ☆ 电压过高或过低保护（PRVAC）O O O ☆ 室内房间温度、蒸发器温度传感器开路或短路（PREVP 、PRROM）O O ☆ ☆ 风机速度失控（SPABF）☆ X O ☆ 过零检测出错（ACBAD）X X ☆ ☆ EEPROM参数错误指示☆ O X ☆ 温度保险丝断保护（FUSED）☆ O ☆ ☆ 机型不匹配（TYPER）☆ O （亮） X （熄）☆（闪） (三)、室外机故障自我诊断显示只设L4故障指示灯： L4 运行/待机指示灯运行：长亮待机：0.5HZ闪烁故障：1HZ闪烁 16.2对于KFR-26(32)GW/I1BPY，室内设置4个LED。

海信日立变频中央空调故障代码WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】海信日立变频中央空调故障代码E1、E2、E3：室内机主控电脑板与操作面板间通信不良E4、E5：SCE 室外部分异常E6、E7：SCE 室内部分异常F1、F2：室内热敏电阻故障：室内热交换器温度传感器不良F4——F6：室外热敏电阻故障F7：室外热交换器温度传感器C2不良F8：室外空气温度传感器不良H1：压缩机超负荷H2：压缩机电流过大H3：压缩机过流监测电路异常P1：室内风扇保护器动作P2：室外风扇或压缩机热保护器动作P3：压缩机过热保护P4：高压保护P5：相序错误开关板显示代码（其中故障为不可恢复的保护）代码内容E01一个小时四次模块保护E02（暂无）E03一个小时三次排气温度保护P01室内板与室外板2分钟通讯不上保护P02IPM模块保护P03高低电压保护P04室内温度传感器开路或短路（房间、温度）P05室外温度传感器开路或短路（高温或低温）P06室内蒸发器温度保护关压缩机（高温或低温）P07室外冷凝器高温保护关压缩机P08抽湿模式室内温度过低关压缩机P09室外排气温度过高关压缩机P10压缩机顶部温度保护P11化霜或防冷风P12室内风机温度过热P13室内板与开关板2分钟通讯不上室内机故障显示功能（其中LED0为工作指示灯，正常时LED0亮，异常时LED0以5HZ的频率闪烁）KFR--40GW/BPY-R 显示内容故障或保护定义Ｅ０参数错误Ｅ１室内外机通信故障Ｅ２过零检测出错Ｅ３风机速度失控Ｅ４温度保险丝断保护Ｅ５室外温度传感器故障Ｅ６室内温度传感器故障Ｐ０模块保护Ｐ１电压过高或过低保护Ｐ２压缩机顶部温度KFR-26GW/I1BPY KFR-32GW/I1BPY 运行时LED的显示㈠、正常1、工作灯正常开机时（工作灯）LED4 亮正常关机时（工作灯）LED4 灭2、化霜灯化霜或防冷风功能有效时（化霜灯）LED1 亮化霜或防冷风功能无效时（化霜灯）LED1 灭3、定时灯定时功能有效时（定时灯）LED2 亮定时功能无效时（定时灯）LED2 灭4、换气灯连续换气运行时（连续换气灯）LED3、LED5 亮连续换气停止时（连续换气灯）LED3、LED5 灭自动换气运行时（自动换气灯）LED6、LED7 亮自动换气停止时（自动换气灯）LED6、LED7 灭㈡室内机故障显示功能 LED4 工作灯 LED2 化霜灯 LED1 定时灯 LED3、LED5 连续换气灯 LED2化霜 LED1定时 LED3、5、6、7连续、自动换气LED4工作 LED 状态X X O ☆模块保护(PRMOD PRMOD1) O X X ☆压缩机顶部温度保护（PRCOM） X O X ☆室外温度传感器开路或短路（PROUTD）X O O ☆电压过高或过低保护（PRVAC）O O O ☆室内房间温度、蒸发器温度传感器开路或短路（PREVP 、PRROM）O O ☆☆风机速度失控（SPABF）☆ X O ☆过零检测出错（ACBAD）X X ☆☆ EEPROM参数错误指示☆ O X ☆温度保险丝断保护（FUSED）☆ O ☆☆机型不匹配（TYPER）☆ O （亮） X （熄）☆（闪） (三)、室外机故障自我诊断显示只设L4故障指示灯：L4 运行/待机指示灯运行：长亮待机：闪烁故障：1HZ闪烁对于KFR-26(32)GW/I1BPY，室内设置4个LED。

海信日立RAS故障代码01室内保护装置动作（浮子开关）水位过高，排水管或浮子开关异常02室外保护装置动作（高压压力开关）配管堵塞制冷剂过多，不凝气体混入03室内与室外机之间通讯异常接线错误，接线端子松动断线，室外机保险丝熔断，室外机电源关闭04变频控制板与室外PCB间通讯异常接线端子松动，断线，保险丝熔断风机控制板与室外PCB间通讯异常接线端子松动，断线，保险丝熔断05电源相位异常电源错误，电源相位接错，电源线缺相06变频器电压异常，风扇控制电压异常室外机电压过低，电源容量不够07排气过热度T度TdSH过低制冷剂过多，配管接线错误，热敏电阻异常，膨胀阀锁死在开的位置，室内——室外机间制冷剂、电气系统连接错误08排气温度T d（压缩机顶部)过高制冷剂不足，配线配管连接错误、热敏电阻异常，膨胀阀锁死在关的位置，室内——室外机间制冷剂、电气系统连接错误0A室外——室外机间通讯异常室外机间通讯线连接错误，断线，连接端子松动0B室外机地址设定错误同一系统中有2台同一设定的室外机（副机器）0C室外机主机设定错误同一系统中2台或以上的主机11回风热敏电阻异常《室内机热敏电阻12出风热敏电阻异常配线错误13换热器液管（防冻结)热敏电阻异常（室内机）断线，14换热器气管热敏电阻异常（室内机）未连接15环境热敏电阻异常（室内机）16远程控制热敏电阻异常（新风处理）17线控器内置热敏电阻异常（新风处理）或短路》19室内风机保护装置动作室内风机电机过热或者卡死21高压压力传感器异常《室外机22环境热敏电阻异常（室外机）热敏电阻23压缩机顶部热敏电阻异常（室外机）配线错误24换热器液侧热敏电阻异常（室外机）断线25换热器气侧热敏电阻异常（室外机）未连接29低压压力传感器异常或者短路》31室内-外机容量设定、容量组合错误室外机能力设定错误或者室内机合计容量过大、过小35室内机地址设定错误同一系统中出现相同的室内机编号设定36室内机组合错误连接的室内机使用的冷媒为R2238室外保护检出回路异常室外机保护回路异常（室外机基板配线错误）39定速压缩机电流异常压缩机过电流、保险丝熔断、电流传感器故障，瞬时停电，电压过低，电源功率不足3A室外机容量异常室外机合计容量大于15003b室外机设定错误室外机主（副）机器，组合型士，电压设定错误3d室外机A室外机B/C间通讯异常接线错误，未连接，断线或PCB故障43压缩比过低保护动作压缩机不良（压缩机变频器，电源故障）44低压压力过高保护动作制冷时室内机过负荷，制热时室外温度过高，膨胀阀锁死（接线松动）45高压压力过高保护动作过负荷运转（换热器堵塞、回风短路、管路堵塞、制冷剂过多，混入不凝气体47低压压力过低保护动作（真空运转保护）制冷剂不足、管道堵塞，膨胀阀锁死在开的位置（接线松动）48变频器过电流保护动作过负荷运转，压缩机异常51变频器电流传感器异常电流传感器故障53变频器信号检出错误IC驱动程序检线错误，（过电流，低电压，短路保护）54变频器散热器温度异常变频散热器热敏电阻故障，换热器故障，风扇电机故障55变频器故障变频基板故障57风扇控制基板保护动作IC驱动程序检出错误（过电流，低电压，短路保护）瞬时过电流5A风扇控制基板散热器温度异常基板散热器热敏电阻故障，换热器赃堵，风扇电机故障5b过电流保护动作风扇电机故障5c风扇控制基板电流传感器异常电流传感器故障（过电流，散热器，温度过低，低电压等EE压缩机保护报警（不能通过远程控制进行重启）下面故障在6小时内出现3次就会出现压缩机保护报警02,07,08，39,43~45,47 b1地址码，制冷剂系统设定错误（室外机）地址制冷循环的编号设定超过64个b5室内机连接台数设定错误在一个系统中连接17台或以上非H—LINKⅡ的室内机C1CH装置与室内机连接错误同一制冷系统回路间连接了2台或以上的CH装置C2CH装置连接室内机台数错误同一CH装置下连接了9台或以上的室内机C3CH装置连接室内机系统错误CH装置连接了不同制冷剂系统的室内机机组运行中的保护控制的表示：机器停止运行中的保护控制编码显示编码保护控制内容P01压缩比保护控制P02防止压力过高P03变频器电流保护P04防止变频器散热器温度过高P05防止Td过高（Td压缩机顶部温度）P06防止低压压力过低P09防止高压压力过低P0A输入电流保护P0d防止低压压力过高P11压力比过低时重启控制P12低压压力过高时重启控制P13高压压力过高时重启控制P14定速压缩机电流异常时重启控制P15PS过低/Td过高时重启控制P16TdSH过高时重启控制P17变频器跳开时的重启控制P18与变频器相关的重启控制P26高压压力过低的重启控制注：缩退控制时显示Pc1~Pc5来代替P01~P05。

日立多联机故障代码日立故障代码代码种类非常情况主要原因01 室内机保护装置跳风扇电机、排水、PCB、继电器有问题02 室外机保护装置跳压缩机、制冷剂过量、反相03 通讯系统室内外机间或室内机间通讯不正常电线接错、PCB问题、保险断04 变频器室外机变频器问题 PCB向变频器的通讯有问题05 通讯系统电源线不正常相接反06 电压波动室外机、室内机电压过低或高电压波动、接线错、保险断07 制冷系统排气端过热度过小制冷剂过量、传感器或接线问题08 排气端气体温度过高制冷剂不足、传感器或接线问题09 室外机保护跳风扇电机问题、接线错误11 室内机传感器回风温度传感器温度传感器连接问题12 送风温度传感器13 防冻保护传感器14 气管温度传感器19 保护跳风扇电机问题、接线错误21 室外机传感器高压传感器温度传感器及连接问题22 室外机环境温度传感器23 排气温度传感器24 蒸发温度传感器29 低压温度传感器31 系统室内机、室外机设定不正常容量代码设定不正确32 室内机通讯不正常电源线、接有其他系统的室内机35 室外机号设定不正常出现相同的室内机代码38 室外机保护回路不正常到室外机PCB的连接错误39 压缩机电流不正常接线错误43 压力压缩比过小，保护动作压缩机、变频器、电源问题44 低压过高，保护动作室内机制冷过负荷、室外机风温过高45 高压过高，保护动作过负荷、制冷剂过量46 高压过高，保护动作制冷剂不足47 低压过低，保护动作膨胀阀问题51 变频器变频器的热感应保护的电流不正常压缩机、PCB、IPM问题52 过电流保护动作过载、过电流、压缩机堵转53 IPM保护动作变频器或PCB过热59 AC斩波器 AC切断器保护动作电源问题、FET、CT问题EE 压缩机压缩机保护动作压缩机问题。

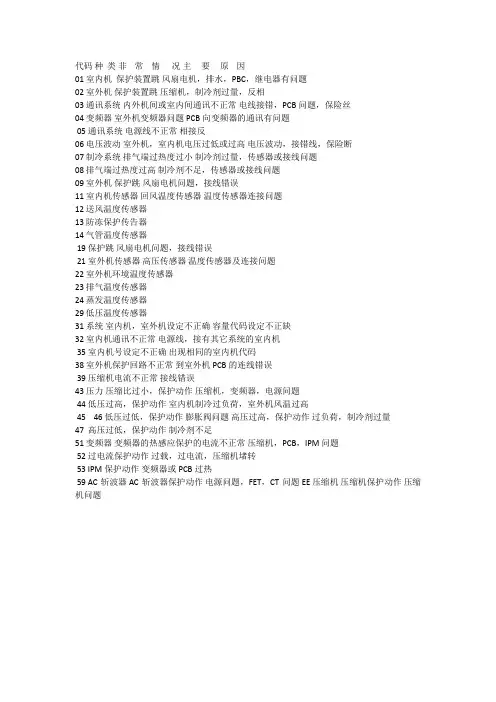

代码种类非常情况主要原因01 室内机保护装置跳风扇电机，排水，PBC，继电器有问题02 室外机保护装置跳压缩机，制冷剂过量，反相03 通讯系统内外机间或室内间通讯不正常电线接错，PCB问题，保险丝04 变频器室外机变频器问题 PCB向变频器的通讯有问题05 通讯系统电源线不正常相接反06 电压波动室外机，室内机电压过低或过高电压波动，接错线，保险断07 制冷系统排气端过热度过小制冷剂过量，传感器或接线问题08 排气端过热度过高制冷剂不足，传感器或接线问题09 室外机保护跳风扇电机问题，接线错误11 室内机传感器回风温度传感器温度传感器连接问题12 送风温度传感器13 防冻保护传告器14 气管温度传感器19 保护跳风扇电机问题，接线错误21 室外机传感器高压传感器温度传感器及连接问题22 室外机环境温度传感器23 排气温度传感器24 蒸发温度传感器29 低压温度传感器31 系统室内机，室外机设定不正确容量代码设定不正缺32 室内机通讯不正常电源线，接有其它系统的室内机35 室内机号设定不正确出现相同的室内机代码38 室外机保护回路不正常到室外机PCB的连线错误39 压缩机电流不正常接线错误43 压力压缩比过小，保护动作压缩机，变频器，电源问题44 低压过高，保护动作室内机制冷过负荷，室外机风温过高45 46 低压过低，保护动作膨胀阀问题高压过高，保护动作过负荷，制冷剂过量47 高压过低，保护动作制冷剂不足51 变频器变频器的热感应保护的电流不正常压缩机，PCB，IPM问题52 过电流保护动作过载，过电流，压缩机堵转53 IPM保护动作变频器或PCB过热59 AC斩波器 AC斩波器保护动作电源问题，FET，CT问题 EE 压缩机压缩机保护动作压缩机问题。

海信日立空调故障代码及故障案例
1.机组型号：SET-FREE变频系列
现场情况：H-L连接5S中央控制器
故障现象：通讯故障。

代码：（03）
主要原因：1.内机未通电2.终端电阻设置错误3.通讯线虚接开路或接地不良4.系统好地址设置错误5.主板不良。

案例及措施：确认室内机通电的情况下从室外机点检“AA”,数值为0，重点检查最后一台内机与室外机之间的连线，最后发现一压线端子松开脱落，修复后故障排除。

2.机组型号：SET-FREE变频系列
现场情况：H-L连接
故障现象：吸气压力过低保护停机。

代码（47）
主要原因：1.制冷剂不足2.制冷剂泄露3.系统堵塞，4.同一H-L中不同系统铜管连接错误
案例及措施：制冷运行，进一步观察，吸气压力过低并出现结霜情况，室内机进出风无温差，而桶一H-L 中另一未开系统的室内机气液管却存在温差，由此判定系统存在“串气”现象。

调整通讯接线后故障排除。

3.机组型号：SET-FREE变频系列（RCI)
现场情况：H-L连接
故障现象：机组不启动，无风摆显示且无法进入点检模式
主要原因：1.主板不良2.线控器不良3.接线错误
案例及措施：检查发现：RCI-28FSG2Q主电路板三极管Q08烧坏。

更换主板，开机运行正常
4.机组型号：SET-FREE变频系列（RAS560）
现场情况：H-L连接
故障现象：室外机启动时即出现空气开关跳闸现象主要原因：1.空气开关容量小或损坏 2.压线端子虚接或松动3.电源电压3相不平衡4.设备过载5.漏电超标案例及措施：检查：电源要求在允许范围内，对地。

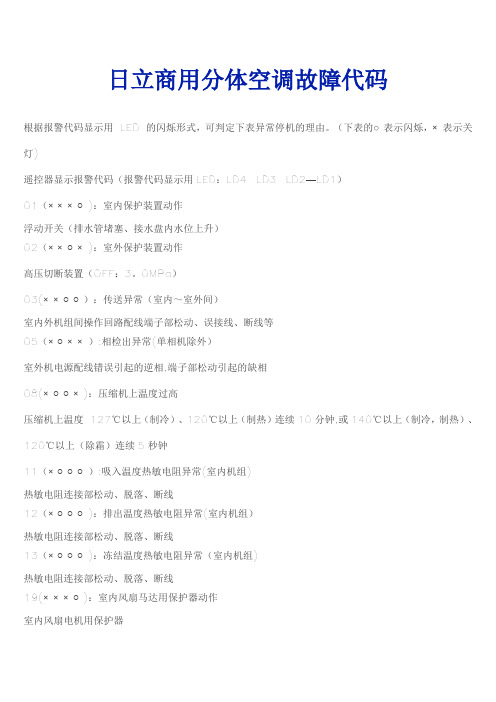

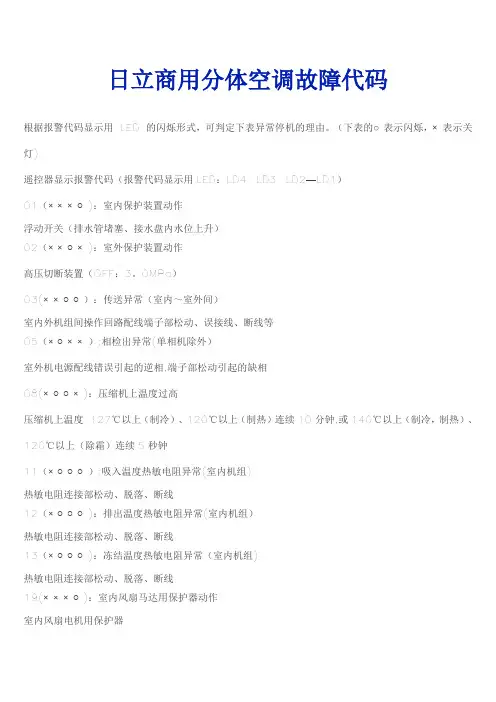

日立商用分体空调故障代码根据报警代码显示用LED 的闪烁形式，可判定下表异常停机的理由。

（下表的○表示闪烁，×表示关灯)遥控器显示报警代码（报警代码显示用LED：LD4-LD3-LD2—LD1）01（×××○)：室内保护装置动作浮动开关（排水管堵塞、接水盘内水位上升）02（××○×)：室外保护装置动作高压切断装置（OFF：3。

0MPa）03(××○○）：传送异常（室内～室外间）室内外机组间操作回路配线端子部松动、误接线、断线等05（×○××）:相检出异常(单相机除外）室外机电源配线错误引起的逆相,端子部松动引起的缺相08(×○○×)：压缩机上温度过高压缩机上温度127℃以上（制冷）、120℃以上（制热）连续10分钟,或140℃以上（制冷，制热）、120℃以上（除霜）连续5秒钟11（×○○○）:吸入温度热敏电阻异常(室内机组)热敏电阻连接部松动、脱落、断线12（×○○○)：排出温度热敏电阻异常(室内机组）热敏电阻连接部松动、脱落、断线13（×○○○)：冻结温度热敏电阻异常（室内机组)热敏电阻连接部松动、脱落、断线19(×××○)：室内风扇马达用保护器动作室内风扇电机用保护器20（○×××）：压缩机上温度热敏电阻异常(室外机组）热敏电阻连接部松动、脱落、断线22(○×××)：环境温度热敏电阻异常(室外机组）热敏电阻连接部松动、脱落、断线24(○×××)：配管温度热敏电阻异常（室外机组）热敏电阻连接部松动、脱落、断线31(○××○）：室内外机组组合容量错误室外容量与室内容量相差范围80%～120％以上,容量设定错误35（○×○×）：室内机机号设定异常室内机机号设定重复36（○××○):P型室外机与J型室内机组合错误室外容量与室内容量相差范围80％～120％以上,容量设定错误38（○×○○)：保护检出回路异常(室外机组)室外机保护检出回路故障39(○○××)：过电流异常压缩机因电流值过大或0A在30分钟内停机3次41(××○×):制冷过负载（高压装置动作的可能性大)室外保护装置动作时压缩机上95℃以上42（××○×)：制热过负载(高压装置动作的可能性大)室内配管温度55℃以上47(○○×○）：低压压力过低保护动作因蒸发温度异常低下(不到－35℃）,1小时内停止3次EE（○○○○):压缩机保护报警6小时内因压缩机引起的报警有3次遥控器的运转灯每4秒闪一次，表示室内机组与遥控器间的信号传输异常（连接部松动、脱落、断线、误接线等）。

海信日立变频中央空调故障代码E1、E2、E3：室内机主控电脑板与操作面板间通信不良E4、E5：SCE 室外部分异常E6、E7：SCE 室内部分异常F1、F2：室内热敏电阻故障：室内热交换器温度传感器不良F4——F6：室外热敏电阻故障F7：室外热交换器温度传感器C2不良F8：室外空气温度传感器不良H1：压缩机超负荷H2：压缩机电流过大H3：压缩机过流监测电路异常P1：室内风扇保护器动作P2：室外风扇或压缩机热保护器动作P3：压缩机过热保护P4：高压保护P5：相序错误开关板显示代码（其中故障为不可恢复的保护）代码内容E01一个小时四次模块保护E02（暂无）E03一个小时三次排气温度保护P01室内板与室外板2分钟通讯不上保护P02IPM模块保护P03高低电压保护P04室内温度传感器开路或短路（房间、温度）P05室外温度传感器开路或短路（高温或低温）P06室内蒸发器温度保护关压缩机（高温或低温）P07室外冷凝器高温保护关压缩机P08抽湿模式室内温度过低关压缩机P09室外排气温度过高关压缩机P10压缩机顶部温度保护P11化霜或防冷风P12室内风机温度过热P13室内板与开关板2分钟通讯不上室内机故障显示功能（其中LED0为工作指示灯，正常时LED0亮，异常时LED0以5HZ的频率闪烁）KFR--40GW/BPY-R 显示内容故障或保护定义Ｅ０参数错误Ｅ１室内外机通信故障Ｅ２过零检测出错Ｅ３风机速度失控Ｅ４温度保险丝断保护Ｅ５室外温度传感器故障Ｅ６室内温度传感器故障Ｐ０模块保护Ｐ１电压过高或过低保护Ｐ２压缩机顶部温度KFR-26GW/I1BPY KFR-32GW/I1BPY 运行时LED的显示㈠、正常1、工作灯正常开机时（工作灯）LED4 亮正常关机时（工作灯）LED4 灭2、化霜灯化霜或防冷风功能有效时（化霜灯）LED1 亮化霜或防冷风功能无效时（化霜灯）LED1 灭3、定时灯定时功能有效时（定时灯）LED2 亮定时功能无效时（定时灯）LED2 灭4、换气灯连续换气运行时（连续换气灯）LED3、LED5 亮连续换气停止时（连续换气灯）LED3、LED5 灭自动换气运行时（自动换气灯）LED6、LED7 亮自动换气停止时（自动换气灯）LED6、LED7 灭㈡室内机故障显示功能LED4 工作灯LED2 化霜灯LED1 定时灯LED3、LED5 连续换气灯LED2化霜LED1定时LED3、5、6、7连续、自动换气LED4工作LED 状态X X O ☆模块保护(PRMOD PRMOD1) O X X ☆压缩机顶部温度保护（PRCOM）X O X ☆室外温度传感器开路或短路（PROUTD）X O O ☆电压过高或过低保护（PRVAC）O O O ☆室内房间温度、蒸发器温度传感器开路或短路（PREVP 、PRROM）O O ☆☆风机速度失控（SPABF）☆ X O ☆过零检测出错（ACBAD）X X ☆☆ EEPROM参数错误指示☆ O X ☆温度保险丝断保护（FUSED）☆ O ☆☆机型不匹配（TYPER）☆ O （亮）X （熄）☆（闪）(三)、室外机故障自我诊断显示只设L4故障指示灯：L4 运行/待机指示灯运行：长亮待机：0.5HZ闪烁故障：1HZ闪烁16.2对于KFR-26(32)GW/I1BPY，室内设置4个LED。

日立商用分体空调故障代码根据报警代码显示用LED 的闪烁形式，可判定下表异常停机的理由。

（下表的○表示闪烁，×表示关灯）遥控器显示报警代码（报警代码显示用LED：LD4-LD3-LD2-LD1）01(×××○)：室内保护装置动作浮动开关（排水管堵塞、接水盘内水位上升）02(××○×)：室外保护装置动作高压切断装置（OFF：3.0MPa）03(××○○)：传送异常（室内~室外间）室内外机组间操作回路配线端子部松动、误接线、断线等05(×○××)：相检出异常（单相机除外）室外机电源配线错误引起的逆相，端子部松动引起的缺相08(×○○×)：压缩机上温度过高压缩机上温度127℃以上（制冷）、120℃以上（制热）连续10分钟，或140℃以上（制冷，制热）、120℃以上（除霜）连续5秒钟11(×○○○)：吸入温度热敏电阻异常(室内机组)热敏电阻连接部松动、脱落、断线12(×○○○)：排出温度热敏电阻异常(室内机组)热敏电阻连接部松动、脱落、断线13(×○○○)：冻结温度热敏电阻异常(室内机组)热敏电阻连接部松动、脱落、断线19(×××○)：室内风扇马达用保护器动作室内风扇电机用保护器20(○×××)：压缩机上温度热敏电阻异常(室外机组)热敏电阻连接部松动、脱落、断线22(○×××)：环境温度热敏电阻异常(室外机组)热敏电阻连接部松动、脱落、断线24(○×××)：配管温度热敏电阻异常(室外机组)热敏电阻连接部松动、脱落、断线31(○××○)：室内外机组组合容量错误室外容量与室内容量相差范围80％～120％以上，容量设定错误35(○×○×)：室内机机号设定异常室内机机号设定重复36(○××○)：P型室外机与J型室内机组合错误室外容量与室内容量相差范围80％～120％以上，容量设定错误38(○×○○)：保护检出回路异常(室外机组)室外机保护检出回路故障39(○○××)：过电流异常压缩机因电流值过大或0A在30分钟内停机3次41(××○×)：制冷过负载(高压装置动作的可能性大)室外保护装置动作时压缩机上95℃以上42(××○×)：制热过负载(高压装置动作的可能性大)室内配管温度55℃以上47(○○×○)：低压压力过低保护动作因蒸发温度异常低下（不到－35℃）,1小时内停止3次EE(○○○○)：压缩机保护报警6小时内因压缩机引起的报警有3次遥控器的运转灯每4秒闪一次，表示室内机组与遥控器间的信号传输异常（连接部松动、脱落、断线、误接线等）。

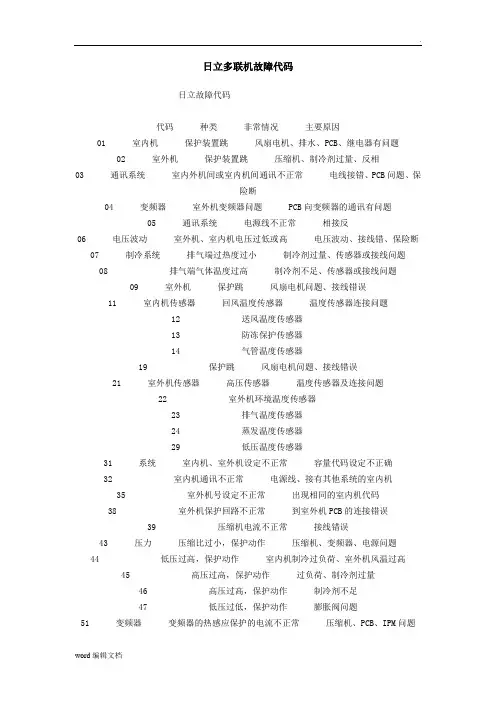

日立多联机故障代码 Jenny was compiled in January 2021
日立多联机故障代码
日立故障代码代码种类非常情况主要原因01室内机保护装置跳风扇电机、排水、PCB、继电器有问题02室外机保护装置跳压缩机、制冷剂过量、反相03通讯系统室内外机间或室内机间通讯不正常电线接错、PCB问题、保险断04变频器室外机变频器问题PCB向变频器的通讯有问题05通讯系统电源线不正常相接反06电压波动室外机、室内机电压过低或高电压波动、接线错、保险断07制冷系统排气端过热度过小制冷剂过量、传感器或接线问题08排气端气体温度过高制冷剂不足、传感器或接线问题09室外机保护跳风扇电机问题、接线错误11室内机传感器回风温度传感器温度传感器连接问题12送风温度传感器13防冻保护传感器14气管温度传感器19保护跳风扇电机问题、接线错误21室外机传感器高压传感器温度传感器及连接问题22室外机环境温度传感器23排气温度传感器24蒸发温度传感器29低压温度传感器31系统室内机、室外机设定不正常容量代码设定不正确32室内机通讯不正常电源线、接有其他系统的室内机35室外机号设定不正常出现相同的室内机代码38室外机保护回路不正常到室外机PCB的连接错误39压缩机电流不正常接线错误43压力压缩比过小，保护动作压缩机、变频器、电源问题44低压过高，保护动作室内机制冷过负荷、室外机风温过高45高压过高，保护动作过负荷、制冷剂过量46高压过高，保护动作制冷剂不足47低压过低，保护动作膨胀阀问题51变频器变频器的热感应保护的电流不正常压缩机、PCB、IPM问题52过电流保护动作过载、过电流、压缩机堵转53IPM保护动作变频器或PCB过热59AC斩波器AC切断器保护动作电源问题、FET、CT问题EE压缩机压缩机保护动作
压缩机问题。

海信日立故障代码01----是室内机保护装置（水位、浮子开关）触发的故障代码检查是否机器排水不畅导致节水盘的水位高过报警线。

主要查看：排水泵、浮子开关是否卡在上面下不来、排水管是否存在塌腰现象导致冷凝水管气堵等。

03----内外机通讯不良室外机电源的相序不正确或者缺相，了解是否在维修供电系统时或更换空气开关时供电电源的相序进行了调整。

线控器不显示：检查室内机是否有电源。

31----室内机容量设置不正确（室内机匹数与外机匹数匹配不正确）如果室内机的容量低于室外机容量的50%，系统将报警该代码。

请检查是否在同一个制冷系统中的室内机有部分室内机没有上电。

32----与其它室内机之间存在通讯故障如果同一制冷中的其中一台室内机故障，其它的机器在1小时内没有检测到此台机器的信号，将报此故障。

同一制冷系统中的室内机可能有一台室内机断电了。

无故障显示，但室外机不工作，内机无制冷效果由于此设备开机有4小时强制预热要求，对于R410A室外机，满足一下任意一个条件，即可解除压缩机就可以启动：P01 是压比控制；P02是高压压力升高保护；P03是电流保护；P04是变频风机温度升高保护；P05是排气温度升高保护P06是低压压力保护；P07是四通阀切换控制保护；P08是回油控制；P09高压压力降低保护；P0A是制定电流控制；P0C是排气过热度降低保护；P0D是低压升高保护；P11是压比降低保护；P12是低压压力升高重试；P13是高压压力升高重试；P14是定速压缩机过电流重试；P15是真空/排气温度升高引起的重试；P16是排气过热度降低重试；P17是变频器跳开引起的重试；P18是过欠压引起重试；。

日立故障代码P01——室内风机保护恒温器室外保护：p02——室外风机保护恒温器/压机保护恒温器/电压异常。

p03——异常的放电温度p04——高压开关。

p05——反相或不良相位。

室内保护：p09——面板的线路连接不当。

p10——浮动开关。

三洋空调故障代码H系列-------------------------------------------------------------------------------- H1--------------压机马达超载；H2-----------压机马达被锁定；H3----压机电流检测电路异常；H9--------压机接触器保护；H10------------电压不平衡保护；H11---------CT检测电路不正常；H12---------电流值不正常被锁定；-H18--------压机接触器振动。

H19-------压机接触器振动,过热保护。

三洋空调的柜机故障代码—p系列室内保护：P01——室内风机保护恒温器室外保护：p02——室外风机保护恒温器/压机保护恒温器/电压异常。

p03——异常的放电温度p04——高压开关。

p05——反相或不良相位。

室内保护：p09——面板的线路连接不当。

p10——浮动开关。

三洋空调的柜机故障代码—p系列默认字型9pt 10pt 11pt 12pt 13pt 14pt 15pt 16pt 17pt 18pt 20pt 25pt 30pt 35pt 40pt 45pt 50pt 室内保护：P01——室内风机保护恒温器室外保护：p02——室外风机保护恒温器/压机保护恒温器/电压异常。

p03——异常的放电温度p04——高压开关。

p05——反相或不良相位。

室内保护：p09——面板的线路连接不当。

三洋空调故障代码H系列H1--------------压机马达超载；H2-----------压机马达被锁定；H3----压机电流检测电路异常；H9--------压机接触器保护；H10------------电压不平衡保护；H11---------CT检测电路不正常；H12---------电流值不正常被锁定；-H18--------压机接触器振动。
