视频失真与测试信号关系表

视频信号分类介绍 视频信号接口图示:
视频信号分类介绍
BNC 端口：通常用于工作站和同轴电缆连接的连接器，标准 专业视频设备输入、输出端口。BNC电缆有5个连接头用于 接收红、绿、蓝、水平同步和垂直同步信号。BNC接头有别 于普通15针D－SUB标准接头的特殊显示器接口。由R、G 、B三原色信号及行同步、场同步五个独立信号接头组成。 主要用于连接工作站等对扫描频率要求很高的系统。BNC接 头可以隔绝视频输入信号，使信号相互间干扰减少，且信号 频宽较普通D－SUB大，可达到最佳信号响应效果。
视频信号分类介绍 视频信号接口图示:
视频信号分类介绍
标准视频输入（RCA）接口：也称AV 接口，通常都是成对的 白色的音频接口和黄色的视频接口，它通常采用RCA(俗称 莲花头)进行连接，使用时只需要将带莲花头的标准AV 线缆 与相应接口连接起来即可。AV接口实现了音频和视频的分 离传输，这就避免了因为音/视频混合干扰而导致的图像质 量下降，但由于AV 接口传输的仍然是一种亮度/色度(Y/C) 混合的视频信号，仍然需要显示设备对其进行亮/ 色分离和 色度解码才能成像，这种先混合再分离的过程必然会造成色 彩信号的损失，色度信号和亮度信号也会有很大的机会相互 干扰从而影响最终输出的图像质量。AV还具有一定生命力， 但由于它本身Y/C混合这一不可克服的缺点因此无法在一些 追求视觉极限的场合中使用。
视频信号术语简介 隔行扫描 : 隔行扫描指显示屏在显示一幅图像时，先扫描奇数 行，全部完成奇数行扫描后再扫描偶数行，因此每幅图像需扫 描两次才能完成，造成图像显示画面闪烁较大。 因此该种扫 描方式较为落后，通常用在早期的显示产品中。 隔行扫描就是每一帧被分割为两场，每一场包含了一帧中 所有的奇数扫描行或者偶数扫描行，通常是先扫描奇数行得到 第一场，然后扫描偶数行得到第二场。由于视觉暂留效应，人 眼将会看到平滑的运动而不是闪动的半帧半帧的图像。但是这 时会有几乎不会被注意到的闪烁出现，使得人眼容易疲劳。当 屏幕的内容是横条纹时，这种闪烁特别容易被注意到。

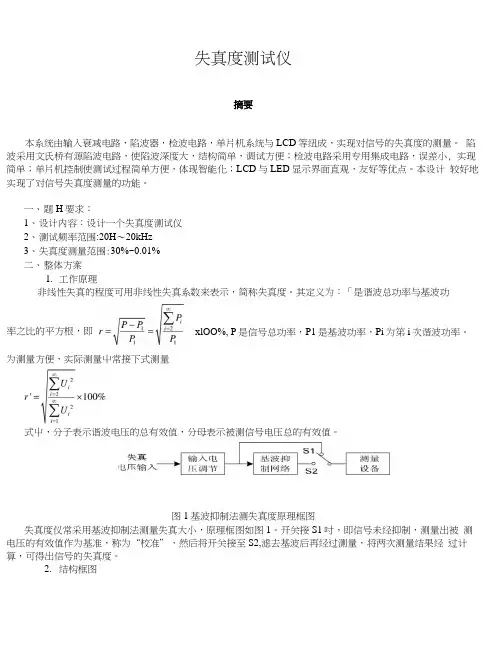

失真度测试仪摘要本系统由输入衰减电路，陷波器，检波电路，单片机系统与LCD 等纽成，实现对信号的失真度的测量。

陷波采用文氏桥有源陷波电路，使陷波深度大，结构简单，调试方便；检波电路采用专用集成电路，误差小, 实现简单；单片机控制使测试过程简单方便，体现智能化；LCD 与LED 显示界面直观，友好等优点。

本设计 较好地实现了对信号失真度测量的功能。

一、 题H 要求： 1、 设计内容：设计一个失真度测试仪 2、 测试频率范围:20H 〜20kHz 3、 失真度测量范围:30%~0.01% 二、 整体方案1. 工作原理非线性失真的程度可用非线性失真系数来表示，简称失真度。

其定义为：「是谐波总功率与基波功xlOO%, P 是信号总功率，P1是基波功率，Pi 为笫i 次谐波功率。

为测量方便，实际测量屮常接下式测量式屮，分子表示谐波电压的总有效值，分母表示被测信号电压总的有效值。

图1基波抑制法测失真度原理框图失真度仪常采用基波抑制法测量失真大小，原理框图如图1。

开关接S1吋，即信号未经抑制，测量出被 测电压的有效值作为基准，称为“校准”，然后将开关接至S2,滤去基波后再经过测量，将两次测量结果经 过计算，可得出信号的失真度。

2. 结构框图率之比的平方根，即图2 整机框图输入信号经过衰减，一•路信号直接进行有效值检波，另一路由文氏电桥对其基波进行吸收后，检波器对文氏桥输出的残余谐波信号检出直流号，单片机对检波后的两路信号进行AD转换和失真度的相应运算，得出失真度值和频率测试范围并在LCD, LED±显示。

三、方案论证与比较：1•输入衰减器方案一、使用电阻网络。

电阻网络衰减器应用广泛，但其衰减过手动机械式实现，不具备先进性，故不采用。

方案二、采用AGC电路。

AGC通过反馈来调节增益，使输岀幅度保持一定，这种闭环控制电路有很好的效果，但其电路复杂，且电路本身会产牛一定的噪声，使信号产牛的失真，故不采用。

1.简述视频测量的意义及应用领域？答：意义：视频测量是电视测量中最基本最经常进行的测量表征系统通道的质量（对系统进行质量分析的过程）应用领域1.系统设计2.设备指标验证3.系统验收4.日常维护和维修2.彩条信号有那些作用？答：1.判断信号的有无2.检查通道对信号的幅度，色调，色度大小的影响；（系统校准参考信号）3.波形，矢量显示仪器校准4.录像带引带信号（引导重建图像重现系统）5.摄像机电路检查（CCD之后电路）3.视频测量所需要的主要设备以及测量方式有那些？答：主要设备：标准信号发生器，测试仪，绕缆，匹配电阻，被测通量或系统。

测量方式：停机测量，在线测量4.测量连接时有哪些注意事项？答 1.连接端阻抗要匹配2.绕缆应尽量短，从而减少电缆影响，线缆接头也要匹配3.模拟分量测试了根线缆应完全相同4.尽量扣除信号源及连接电缆带来的失真5.对测试设备与被测设备应有可靠的接地，不仅是安全的需要，对测试也会有影响5.监视器日常需要做哪些调整？如何调整其亮度，对比度和色差？一、1.汇聚调整（色纯度）2.行场扫描的线性和幅度3.亮度和对比度4.色饱和度5.有时还有声音大小的调整二、1.对比度调整信号放大量，将亮度层次拉开，信号底部的基点不动，一般根据环境和人的主观感觉调整，亮度也会使响应清晰度下降2.色度调整是色度信号幅度的调整，在屏幕上就是色饱和度的调整，调整时间100%彩条信号，利用蓝信号在以相同的幅度分在白，青，紫，蓝中，监视器只显示蓝路，以上四条应该一样6.模拟复合信号需要测试哪5个指标？答：反射损耗的测量，介入增益及其稳定度的测量，视频杂波的测量，视频线性失真的测量，视频非线性失真的测量7.测量介入增益可以用哪些信号测试？例举三种标准测试信号答：任何一种喊好700mV白条信号测量，常用的是“彩条信号”与2个正弦彩脉冲和条信号中的“条信号”8.信噪比如何定义？使用何种测试信号？测试时应选择何种滤波器？为什么要接加权网络？答1.定义：亮度信号幅度的标称值与带宽限制后测得的随机杂波幅度有效之比用dB数来表示S/N=20/g （亮度幅度的标称值/随机杂波幅度的有效值）dB标称值指700mV2.测试视频杂波信号测试时选择6MHZ低通滤波器10kHZ（或100kHZ）高通滤波器。

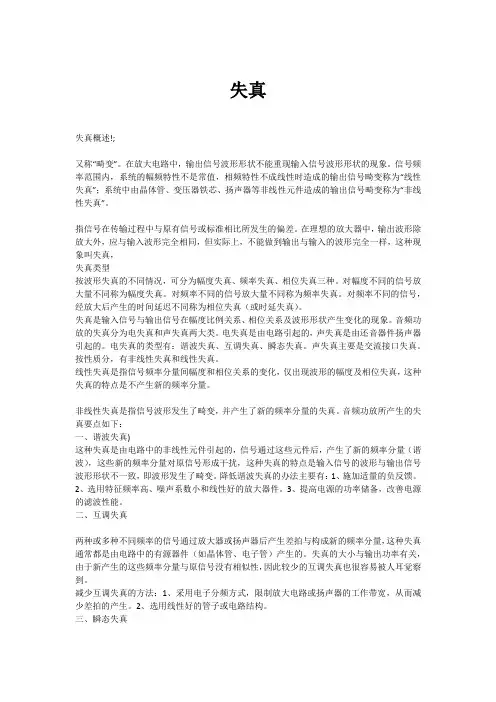

失真失真概述!;又称“畸变”。

在放大电路中，输出信号波形形状不能重现输入信号波形形状的现象。

信号频率范围内，系统的幅频特性不是常值，相频特性不成线性时造成的输出信号畸变称为“线性失真”；系统中由晶体管、变压器铁芯、扬声器等非线性元件造成的输出信号畸变称为“非线性失真”。

指信号在传输过程中与原有信号或标准相比所发生的偏差。

在理想的放大器中，输出波形除放大外，应与输入波形完全相同，但实际上，不能做到输出与输入的波形完全一样，这种现象叫失真，失真类型按波形失真的不同情况，可分为幅度失真、频率失真、相位失真三种。

对幅度不同的信号放大量不同称为幅度失真。

对频率不同的信号放大量不同称为频率失真。

对频率不同的信号，经放大后产生的时间延迟不同称为相位失真（或时延失真）。

失真是输入信号与输出信号在幅度比例关系、相位关系及波形形状产生变化的现象。

音频功放的失真分为电失真和声失真两大类。

电失真是由电路引起的，声失真是由还音器件扬声器引起的。

电失真的类型有：谐波失真、互调失真、瞬态失真。

声失真主要是交流接口失真。

按性质分，有非线性失真和线性失真。

线性失真是指信号频率分量间幅度和相位关系的变化，仅出现波形的幅度及相位失真，这种失真的特点是不产生新的频率分量。

非线性失真是指信号波形发生了畸变，并产生了新的频率分量的失真。

音频功放所产生的失真要点如下：一、谐波失真)这种失真是由电路中的非线性元件引起的，信号通过这些元件后，产生了新的频率分量（谐波），这些新的频率分量对原信号形成干扰，这种失真的特点是输入信号的波形与输出信号波形形状不一致，即波形发生了畸变。

降低谐波失真的办法主要有：1、施加适量的负反馈。

2、选用特征频率高、噪声系数小和线性好的放大器件。

3、提高电源的功率储备，改善电源的滤波性能。

二、互调失真两种或多种不同频率的信号通过放大器或扬声器后产生差拍与构成新的频率分量，这种失真通常都是由电路中的有源器件（如晶体管、电子管）产生的。
