电磁阀自动滴灌

可编辑修改精选全文完整版智慧灌溉解决方案一、什么是智慧灌溉智能灌溉系统，运用物联网、大数据、云计算与传感器技术相结合的方式对农业生产中的环境温度、湿度光照强度、土壤墒情等参数进行实时监控，系统通过分析处理传感器数据信息，达到所设伐值或人为干预操作，作为灌溉设备运行的控制条件，实现智能化灌溉。

智慧灌溉系统根据作物的需求规律。

土壤水分、土壤性质等条件提供最合适的水肥灌溉方案，水肥一体化系统安装该方案进行定时定量灌溉。

二、系统配置系统按功能分为土壤检测气象检测系统、浇灌控制系统、云端数据处理系统。

监测系统将检测到的数据，通过通信协议信号传输至网关，网关将数据上传至云平台进行对比分析处理。

当检测数据小于或大于设置阀值时，云端平台会向终端下发指令，用户也可通过客户端下发指令，实现准确浇灌。

三、功能介绍气象监测：汇集传感器和气象站所收集的数据,图形化的直观展示。

土壤监测：感知土壤湿度，肥力进行智能调节调节土壤干湿平衡。

个性定制：根据农作物/花草/绿植的习性指定灌溉方案。

平台定制：用户可根据数据进行智能合理化定制浇灌服务。

远程控制：通过手机电脑对相应电磁阀进行远程开关。

单路控制：每一路水肥一体机可单独控制调节水肥量。

水肥一体化：通过可控管道系统供水、供肥使喷枪或喷头进行喷灌。

农业环境监测：平台通过传感器采集终端，全面真实地反映被监测区的环境变化。

四、系统特点/优势1.实时监测监测数据一目了然，实时查看灌溉情况。

2.数据分析物联网水肥机数据处理功能：能够对采集的数据进行记录、查询、跟踪、分析、判断、决策等数据处理功能。

3.智能感知智慧灌溉系统可以调控水量和调节地温使用滴灌可以避免浇水量过大引起的作物汉根黄叶等问题控温测温。

4.灌溉分区化管理用户可根据现场管道水压情况对电磁阀控制器进行分区设置，实现轮灌区配置，方便分区灌溉管理。

5.土壤监测感知土壤温度，肥力智能调节，调节土壤干湿平衡。

6.远程控制具有智能自动灌溉、定时自动灌溉、手动灌溉、定量自动灌溉、循环灌溉等多种模式，用户可根据需要灵活选用。

空中花园自动滴灌系统施工技术摘要：随着城市化进程的加速，城市绿化和园林建设越来越受到人们的重视。

而在城市中，空中花园作为一种新兴的绿化方式，具有绿化面积小、绿化效果好、空气净化、降噪等优点，受到了广泛的关注和推广。

但是，空中花园的种植和养护需要大量的人力和物力，特别是在夏季高温时期，需要定时浇水，否则会导致植物死亡或者生长不良。

因此，如何实现空中花园的自动化灌溉系统成为了研究的重点。

关键词：屋面种植、喷灌、滴灌、自动1、国内外现状目前屋面种植一般采用人工喷灌等浇灌方式，由于缺乏针对土壤的湿度评估，植物的浇灌时间及浇灌需水量完全依靠维护人员的经验确定，喷灌还易受风速影响，水量分布均匀性差。

在气候干燥时，水分在地表蒸发损失严重，因此采用喷灌方式水资源没有得到科学合理利用。

虽然国内外对于自动滴灌系统的研究已经取得了一定的进展，但是仍然存在一些问题需要进一步解决。

因此，吉首天麓城熙台组团项目团队队通过将目前先进的滴灌技术与现代自动控制技术相结合，构建了一套新颖的全自动现代化滴灌系统一种植面自动滴灌系统。

2、空中花园自动滴灌系统的原理和技术要点2.1 空中花园自动滴灌系统的原理空中花园自动滴灌系统是一种高效、节水的灌溉系统，其原理是通过管道将水源输送到高空的植物根部，再通过滴灌器将水滴均匀地滴入土壤中，以达到植物生长所需的水分。

该系统包括水源、输水管道、滴灌器、控制器等组成部分。

水源可以是自来水、地下水或雨水收集系统。

输水管道一般采用PVC管道，其直径和厚度根据需要而定。

滴灌器是系统的核心部分，其作用是将水滴均匀地滴入土壤中，以避免水分的浪费和土壤的流失。

控制器则是控制系统的心脏，可以根据植物的需求自动调整灌溉时间和水量。

2.2 空中花园自动滴灌系统的技术要点1.滴灌管路的设计在滴灌管路的设计中，应该考虑到管道的材质、管径、管道连接方式等因素。

一般来说，滴灌管道可以采用PVC管、PE管、PP管等材质，管径一般为16mm、20mm、25mm等。

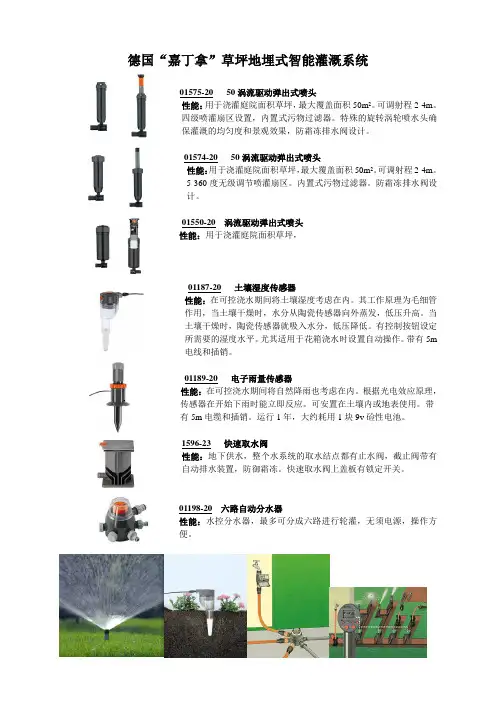

德国“嘉丁拿”草坪地埋式智能灌溉系统01575-20 50涡流驱动弹出式喷头性能：用于浇灌庭院面积草坪，最大覆盖面积50m2。

可调射程2-4m。

四级喷灌扇区设置，内置式污物过滤器。

特殊的旋转涡轮喷水头确保灌溉的均匀度和景观效果，防霜冻排水阀设计。

01574-20 50涡流驱动弹出式喷头性能：用于浇灌庭院面积草坪，最大覆盖面积50m2。

可调射程2-4m。

5-360度无级调节喷灌扇区。

内置式污物过滤器。

防霜冻排水阀设计。

01550-20 涡流驱动弹出式喷头性能：用于浇灌庭院面积草坪，01187-20 土壤湿度传感器性能：在可控浇水期间将土壤湿度考虑在内。

其工作原理为毛细管作用，当土壤干燥时，水分从陶瓷传感器向外蒸发，低压升高。

当土壤干燥时，陶瓷传感器就吸入水分，低压降低。

有控制按钮设定所需要的湿度水平。

尤其适用于花箱浇水时设置自动操作。

带有5m电线和插销。

01189-20 电子雨量传感器性能：在可控浇水期间将自然降雨也考虑在内。

根据光电效应原理，传感器在开始下雨时能立即反应。

可安置在土壤内或地表使用。

带有5m电缆和插销。

运行1年，大约耗用1块9v硷性电池。

1596-23 快速取水阀性能：地下供水，整个水系统的取水结点都有止水阀，截止阀带有自动排水装置，防御霜冻。

快速取水阀上盖板有锁定开关。

01198-20 六路自动分水器性能：水控分水器，最多可分成六路进行轮灌，无须电源，操作方便。

01169-29 定时喷灌控制器性能：机械式定时器，具自动关闭功能。

浇水时间可在5-120分钟范围内设定。

流量也可设定。

01815-29 电子定时浇灌控制器性能：电子数字显示，可按个性化需要设置程序，系统可自动开启关闭。

设置功能为每天可浇灌多达6次，浇灌时间最长为9小时59分钟，工作日可以自由设定。

可连接雨量传感器和土壤湿度传感器。

每运行1年，大约耗用1块9V硷性电池。

01825-29 电子定时浇灌控制器性能：自动开启或关闭。

智能农业灌溉系统组成要素及功能特点一、智能农业水肥一体化应用技术：智能农业灌溉系统可以帮助生产者很方便的实现自动的水肥一体化管理。

系统由上位机软件系统、区域控制柜、分路控制器、变送器、数据采集终端组成。

通过与供水系统有机结合，实现智能化控制。

可实现智能化监测、控制灌溉中的供水时间、施肥浓度以及供水量。

变送器（土壤水分变送器、流量变送器等）将实时监测的灌溉状况，当灌区土壤湿度达到预先设定的下限值时，电磁阀可以自动开启，当监测的土壤含水量及液位达到预设的灌水定额后，可以自动关闭电磁阀系统。

可根据时间段调度整个灌区电磁阀的轮流工作，并手动控制灌溉和采集墒情。

整个系统可协调工作实施轮灌，充分提高灌溉用水效率，实现节水、节电，减少劳动强度，降低人力投入成本。

用户通过操作触摸屏进行管控，控制器会按照用户设定的配方、灌溉过程参数自动控制灌溉量、吸肥量、肥液浓度、酸碱度等水肥过程中的重要参数，实现对灌溉、施肥的定时、定量控制，节水节肥、省力省时、提高产量，专用于连栋温室、日光温室、温室大棚和大田种植灌溉作业。

托普云农智能农业水肥一体化技术以自动化精确灌溉、施肥，节省用工和提高效益为核心，在现代农业生产中应用显示出明显的优势。

本文就该技术作相关阐述。

二、智能农业水肥一体化系统组成以及适用范围：托普云农智能农业水肥一体化微滴灌系统主要是由阀门、水表、水泵、自动反冲洗过滤系统、智肥化施肥机、pH/EC控制器、施肥罐、安全阀、电磁阀、田间管道系统等组成。

该系统适合在已建成设施农业基地或符合建设微灌设施要求的地方应用，要有固定水源且水质良好，如水库、蓄水池、地下水、河渠水等。

比较适合用于经济价值较高的蔬菜和果树等作物上。

三、智能农业水肥一体化微灌、施肥制度制定：1、微灌制度拟定智能农业水肥一体化灌溉系统根据作物全生育期需水量与降水量的差值确定灌溉定额、灌水次数、灌水间隔时间、每次灌水延续时间和灌水定额等。

还需考虑土壤墒情、温度、设施条件和农业技术措施等。
