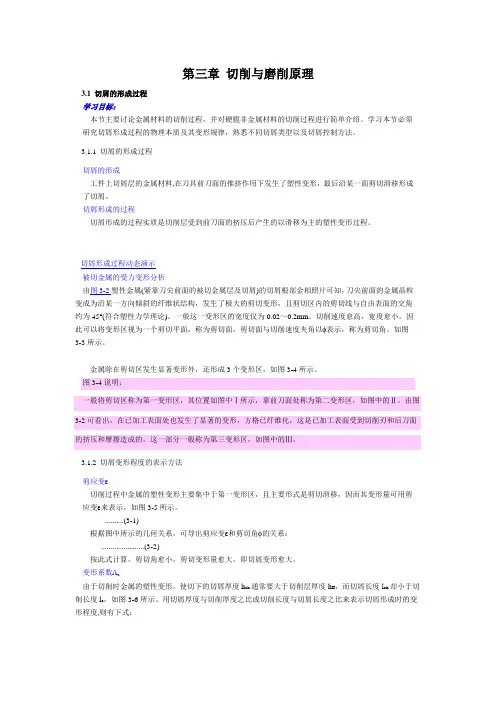

第三章切削与磨削原理3.1 切屑的形成过程学习目标：本节主要讨论金属材料的切削过程，并对硬脆非金属材料的切削过程进行简单介绍。
学习本节必须研究切屑形成过程的物理本质及其变形规律，熟悉不同切屑类型以及切屑控制方法。
3.1.1 切屑的形成过程切屑的形成工件上切屑层的金属材料,在刀具前刀面的推挤作用下发生了塑性变形，最后沿某一面剪切滑移形成了切屑。
切屑形成的过程切屑形成的过程实质是切削层受到前刀面的挤压后产生的以滑移为主的塑性变形过程。
切屑形成过程动态演示被切金属的受力变形分析由图3-2塑性金属(紧靠刀尖前面的被切金属层及切屑)的切屑根部金相照片可知，刀尖前面的金属晶粒变成为沿某一方向倾斜的纤维状结构，发生了极大的剪切变形，且剪切区内的剪切线与自由表面的交角约为45°(符合塑性力学理论)。
一般这一变形区的宽度仅为0.02～0.2mm。
切削速度愈高，宽度愈小。
因此可以将变形区视为一个剪切平面，称为剪切面，剪切面与切削速度夹角以φ表示，称为剪切角。
如图3-3所示。
金属除在剪切区发生显著变形外，还形成3个变形区，如图3-4所示。
图3-4说明：一般将剪切区称为第一变形区，其位置如图中Ⅰ所示，靠前刀面处称为第二变形区，如图中的Ⅱ。
由图3-2可看出，在已加工表面处也发生了显著的变形，方格已纤维化，这是已加工表面受到切削刃和后刀面的挤压和摩擦造成的。
这一部分一般称为第三变形区，如图中的Ⅲ。
3.1.2 切屑变形程度的表示方法剪应变ε切削过程中金属的塑性变形主要集中于第一变形区，且主要形式是剪切滑移，因而其变形量可用剪应变ε来表示，如图3-5所示。
..........(3-1)根据图中所示的几何关系，可导出剪应变ε和剪切角φ的关系：.......................(3-2)按此式计算，剪切角愈小，剪切变形量愈大，即切屑变形愈大。
变形系数Λh由于切削时金属的塑性变形，使切下的切屑厚度h ch通常要大于切削层厚度h D，而切屑长度l ch却小于切削长度l c，如图3-6所示。
