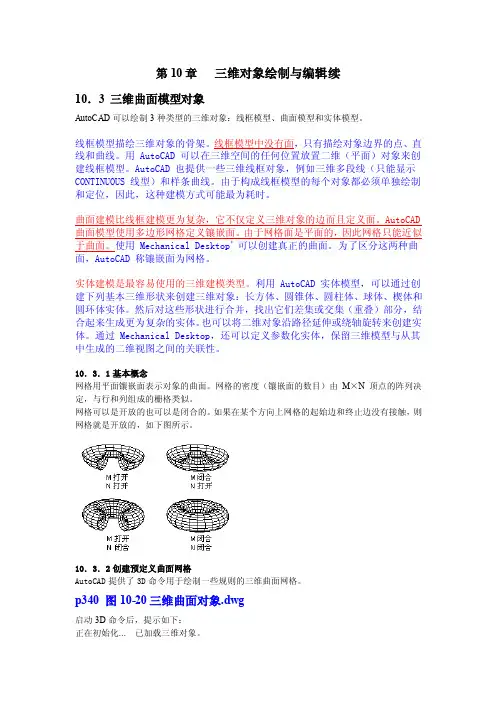

第10章三维对象绘制与编辑续10．3 三维曲面模型对象AutoCAD可以绘制3种类型的三维对象：线框模型、曲面模型和实体模型。
线框模型描绘三维对象的骨架。
线框模型中没有面，只有描绘对象边界的点、直线和曲线。
用 AutoCAD 可以在三维空间的任何位置放置二维（平面）对象来创建线框模型。
AutoCAD 也提供一些三维线框对象，例如三维多段线（只能显示CONTINUOUS 线型）和样条曲线。
由于构成线框模型的每个对象都必须单独绘制和定位，因此，这种建模方式可能最为耗时。
曲面建模比线框建模更为复杂，它不仅定义三维对象的边而且定义面。
AutoCAD 曲面模型使用多边形网格定义镶嵌面。
由于网格面是平面的，因此网格只能近似于曲面。
使用 Mechanical Desktop®可以创建真正的曲面。
为了区分这两种曲面，AutoCAD 称镶嵌面为网格。
实体建模是最容易使用的三维建模类型。
利用 AutoCAD 实体模型，可以通过创建下列基本三维形状来创建三维对象：长方体、圆锥体、圆柱体、球体、楔体和圆环体实体。
然后对这些形状进行合并，找出它们差集或交集（重叠）部分，结合起来生成更为复杂的实体。
也可以将二维对象沿路径延伸或绕轴旋转来创建实体。
通过 Mechanical Desktop，还可以定义参数化实体，保留三维模型与从其中生成的二维视图之间的关联性。
10．3．1基本概念网格用平面镶嵌面表示对象的曲面。
网格的密度（镶嵌面的数目）由M×N顶点的阵列决定，与行和列组成的栅格类似。
网格可以是开放的也可以是闭合的。
如果在某个方向上网格的起始边和终止边没有接触，则网格就是开放的，如下图所示。
10．3．2创建预定义曲面网格AutoCAD提供了3D命令用于绘制一些规则的三维曲面网格。
p340 图10-20三维曲面对象.dwg启动3D命令后，提示如下：正在初始化... 已加载三维对象。
输入选项[长方体表面(B)/圆锥面(C)/下半球面(DI)/上半球面(DO)/网格(M)/棱锥面(P)/球面(S)/圆环面(T)/楔体表面]10．3．3创建矩形网格命令3DMESH输入 M 方向上的网格数量: 输入 2 到 256 之间的值输入 N 方向上的网格数量: 输入 2 到 256 之间的值多边形网格由矩阵定义，其大小由M和N的尺寸值决定。
