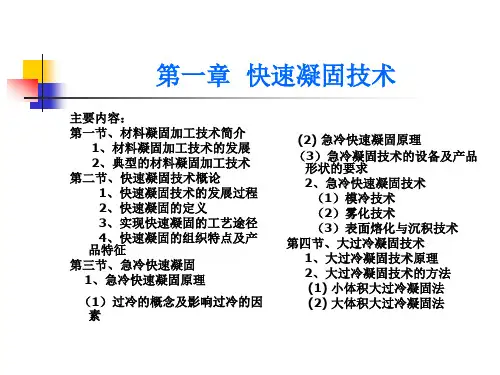

第一章 快速凝固技术
主要内容： 第一节、材料凝固加工技术简介
1、材料凝固加工技术的发展 2、典型的材料凝固加工技术 第二节、快速凝固技术概论
1、快速凝固技术的发展过程 2、快速凝固的定义 3、实现快速凝固的工艺途径 4、快速凝固的组织特点及产 品特征 第三节、急冷快速凝固 1、急冷快速凝固原理
（1）过冷的概念及影响过冷的因 素
对于快速凝固过程，采用适当的假设和边界条 件解热平衡方程式，可求解冷却速度。也可采 用热电偶和示波器实测，或者通过测量试样的 枝状晶二次枝晶间距和共晶层间距，求出凝固 速度，再运用凝固速度和冷却速度的关系式求 出冷却速度。
注：冷却速率的数据很少进行直接测量。常用 的方法是测量凝固后的枝晶臂间距，然后估算 冷却速率。
度从而提高凝固时的冷速，使熔体凝固时间极短，并只能在 远离平衡熔点的较低温度凝固，因而具有很大的凝固过冷度 和凝固速度。具体实现这一方法的技术称为急冷凝固技术。
另一种方法是“热力学”的方法，即针对通常铸造合金都是 在非均匀形核条件下凝固因而使合金凝固的过冷度很小的问 题，设法提供近似均匀形核(自发形核)的条件。在这种条件 下凝固时，尽管冷速不高但也同样可以达到很大的凝固过冷 度从而提高凝固速度。具体实现这种方法的技术称为大过冷 技术。
快速凝固技术是目前冶金工艺和金属材料专业的重 要领域。
经过快速凝固而获得的合金，具有不同组织结构， 包括过饱和固溶体、超细组织、亚稳相、微晶、纳 米晶、非晶态的合金，正在成为一种具有重要发展 前景的新材料。
快速凝固技术既是研究开发新材料的手段，也是新 材料生产方法的基础，同时还是提高产品质量、降 低生产成本的好途径。
➢ 也就是说，如果这些亚稳相的晶体结构与平衡相图上相邻 的某一中间相的结构极为相似，则可看成是大过冷下中间 相的亚稳浓度扩大的结果。另一方面，也可能形成某些在 平衡相图上完全不出现的亚稳相。对于具体的一种快速凝 固的合金来说，究竟出现了哪一种亚稳组织，自然决定于 冷却速度与过冷度。

到480MPa/(g·cm-3)。（2010年）
精品资料
20世纪90年代(niándài)以来，人们采用快速凝固技术开发耐热 镁合金是想利用弥散析出的纳米化合物粒子或准晶相来提高镁合 金的高温性能。目前正在研究和开发的抗蠕变镁合金主要是MgAl系、Mg-Zn系和Mg-Re系。
相比于晶态合金，快速凝固非晶态镁合金具有超高强度和超高 抗蚀性。70 年代初，快速凝固实验表明，由于镁合金具有极低的 临界冷速（Vc＜100K/s），因此，利用快速凝固工艺(gōngyì)很容 易制取块状非晶镁合金。镁基合金具有明显的非晶形成能力，非 晶态镁合金主要是通过快速凝固合金熔体制备，非晶态镁合金的 力学性能优异，是潜在的结构材料。除力学性能外，非晶态镁合 金的抗腐蚀性和储氢性能优良，是一种很有发展前途的新型材料。
精品资料
有待(yǒudài)解决的 问题
快速凝固技术经过近四十年的发展，各种制备技术已日渐成熟， 并开发出了许多具有优异性能的合金材料，有的已经得到了工业应 用。但降低成本，达到工业化生产的目的，依然是快速凝固技术需 要解决的问题。目前，不管是旋铸法、雾化(wù huà)法和气枪法， 成本都比较高，难以达到工业应用。比较有应用潜力的是雾化(wù huà)喷射沉积，但由于收得率过低，过喷粉末较多，无形之中增加 了成本。
快速凝固 (nínggù)技术得到 的合金具有超细的 晶粒度，扩大了固 溶极限，无偏析或 少偏析的微晶组织， 形成新的亚稳相和 高的点缺陷密度等 与常规合金不同的 组织和结构特征。
精品资料
快速凝固(nínggù)的方法
急冷衬底快 速凝固法
喷射成形
超声气体雾 化法
大块试样 深过冷法
激光或电子 束表面快速
近年来国内外一系列快速凝固耐热铝合金相继问世，如美国 Allied Signal铝业公司研发的Al-Fe-V-Si系耐热铝合金就具有良好 的高温强度、塑性、热稳定性和断裂韧性以及(yǐjí)耐腐蚀性，并 且可以根据需要调整Fe、V、Si含量以控制强化相来获得不同的 性能，该合金目前已成为研制最为成熟的高性能耐热铝合金。俄 罗斯研发了AK4-1铝合金，而国内的研究很多是在AK4-1铝合金 的基础上，调整合金元素Cu、Fe、Ni的含量，使合金的综合性 能得到改善。

术
玻璃体包裹法、嵌入熔体法（二相区法）、电磁悬浮熔体法
快速凝固技术的基本原理
急冷凝固技术（Rapidly Quenching Technology, RQT） 亚稳程度，即偏离平衡态的程度，受限于冷却速度
➢欲获高的冷速，需满足两个基本条件 ①减少单位时间内金属凝固时产生的熔化潜热 ②必须有能带走热的冷却介质，提高凝固过程中传热速率
有人认为 T 102 ~ 104 k / s 有人认为 T 105 k / s
然而，几乎所有有关冷速的数据都十分相近，原因在于：很少直接测量， 都是通过测凝固后枝晶臂间距后估算出来的
因此，有人将快速凝固定义为: 由液相到固相的冷却速率相当快，从而获得了传统铸件或铸 锭冷却条件下所不能获得的成分、相结构或显微结构
➢应用：高合金钢、铝合金、超合金、 钛合金等（活泼金属粉末采用惰性气体 雾化）
粉末多成球形。凝固冷速取决于颗粒尺 寸和雾化介质的类型，通常，尺寸愈小， 气体愈轻，冷速愈高
水雾化法（Water Atomization）
➢以 水 射 流 代 替 气 体 射 流 外 ， 其余与气体雾化相似
➢颗 粒 多 呈 不 规 则 形 ， 但 冷 速 可达102-104K/s
其它雾化技术
真空雾化法 （Vacuum Atomization）:又称可溶气体雾化
➢坩埚内液态金属在压力下过饱和溶 解气体（氮、氩、氢等），突然向真 空开放，气体膨胀，脱溶，金属雾化
➢用氢雾化Ｎｉ、Ｃｕ、Ｃo、Ｆｅ 和Ａｌ基合金，粉末多呈球形，表面 洁净，纯度高，但冷速低， ～１０２Ｋ／ｓ
➢而冷却速度取决于对流、辐射、传导等的导热速率 ➢在理想冷却过程中 ， dT/dt=104z
式中dT/dt—凝固速度，z—截面厚度 ➢故熔化金属必须被分散，至少一维方向上足够小，具有大比表面积，而且最大 程度地增加熔体与冷却介质之间的接触，以减小热阻，利于散热

如果生长界面的温度回升至Tx以上，则无扩散 凝固的模式将不再能保持，只在在开始凝固之前， 使熔体过冷到Tx以下更低温度，温度的回生结果亦 不至于超过Tx，这样才能保证整个凝固过程按无扩 散的模式进行。
如图8-6所示，如果过冷足以深入到以虚线表示 的γ亚稳区内，α及β相的形核均被遏制， γ相得以形 核，则可能形成单相的γ亚稳组织。如果过冷足够大， 则在玻璃转化温度Tg以下，合金熔体将凝固为非晶 结构，此为快速凝固的一种极限情况。
c t
（1）（vα）t即为由热扩散过程所要求的生长速率。
在绝热条件下实现平界面绝对稳定的速度条件为：
g (v ) q 2 ( v 2 v ) (2q 1) 1 0 v v
（8-43）
（2）非平衡条件下的平界面绝对稳定性只存在于一定的凝固 速度范围 v' min ~ v' max，且其下限值与界面局域平衡条件下导 出的临界生长速率 v 之间存在下述关系：
对稳态生长来说，高生长速率下平界面温度应为有效固相 线 温度，同时界面附着动力学效应亦必须考虑到，此时的 平界面温度应为“有效固相线”温度减去动力学过冷，因 0 kv ke k （8-40）
式（8-40）中的Ts是合金的平衡固相线温度。 式（8-40）表明，在界面保持局域平衡时，平界面温 度Ti = Ts ;当界面非平衡效应变得显著时，由于“有效 固相线”温度上升而使界面温度上升（式（8-40）中 的第二项），甚至界面温度接近T0温度；式中第三项 表明，高生长速率时的界面动力学效应使界面温度降 低．因而随生长速率变化稳态生长的平界面温度会出 现一个极大值．
式进行。但由于无扩散凝固所形成的与液相成分相同的固相 并非牌最低吉布斯自由能状态，界面上如果出现偶然的扰动， 溶质元素在固/液间的再分配很容易发生，导致无扩散凝固的 失稳和系统向平衡态的过渡。因此，发生无扩散凝固的温度 应低于T 0温度，在Tx以下才能保持。 Tx温度的高低与固相 生长速率有关，一般来说，应位于该合金成分的T 0温度与固 相线T s之间。 当过冷熔体在Tx温度以下某一温度TN开始形核和生长时， 由于界面上存在（ TL- TN）的很大过冷，通常都伴有很高的 生长速率，凝固潜热很快释出。这时，为避免温度回升，必 须使熔体向外界的传热速率亦足够快，满足以下传热条件： h=ρLv/ （ TN- Tb） h—最低界面传热系数；v—固相生长速率；L—单位质量合 金的熔化潜热；ρ—固相密度；TN—起始形核温度； Tb—传 热界面上冷却介质温度。
