P806A机械密封改型

  • 格式：doc
  • 大小：562.00 KB
  • 文档页数：8

I
·
P806A机械密封改型

小组名称: 九天甲胺二车间卓越小组
发布人: 杨猛
单位:安阳九天精细化工有限责任有限公司甲胺二车间

2015年3月

九天公司甲胺二车间2015年优秀
QC小组成果推荐材料
II
目 录

一 小组概况 ........................................................................................... 1
二 小组成员情况 ................................................................................... 1
三 具体内容 ........................................................................................... 2
1.选题理由 ...................................................................................... 2
2.原因分析 ...................................................................................... 2
3对策与实施 .................................................................................. 3
4 效果 ............................................................................................. 4
四 总结和展望 ....................................................................................... 5
1

一 小组概况
小组名称 九天卓越QC小组 注册编号
课题名称 P806A机械密封改型 成立时间 2014.11
课题类型 科技创新型 活动时间 2014.11-2015.3
小组人数（≤10人） 6 当 年
活动次数
15

二 小组成员情况

姓名 年龄 文化程度 职务、职称 组内分工
陈义全 39 本科 技师 组长

卢建生 52 大专 技师 副组长
穆盾 30 本科 助工 副组长
仝计保 35 本科 助工 现场调查
户土山 38 大专 现场调查
李卫平 44 大专 组员
2

三 具体内容
1.选题理由
P806A泵为DMF蒸发循环泵，是2013年安装的双机械密封离心
泵，该离心泵主要作用是是把分离器和震动过滤器内物料打循环蒸
发、分离、过滤，保证分离器内物料气液的有效分离，震动过滤器有
效的过滤催化剂残渣，保证DMF系统正常生产的重要运转设备。在
安装初期生产负荷较低，运转相对比较稳定，但随着DMF系统负荷
的增加运行周期越来越短，特别是2014年DMF日产量达到420吨后，
原机械密封运行周期只有15天左右时间。备件损耗大，物料泄漏造
成消耗高、环境污染和安全隐患。所以针对此项隐患选此课题。

2.原因分析
P806A泵原来安装的机械密封为并联双端面组合式机械密封。其
中一端动密封采用波纹管密封另一端采用橡胶圈密封。由于提产后催
化剂甲醇钠的使用量增加生成的钠盐相对增加，机封内部波纹管结
晶、温度在机封内部不断上升造成波纹管压缩量失效，使机械密封波
纹管断裂泄漏。
车间组织技术力量多次研究分析发现，物料介质DMF是一种特
殊的有机溶剂，一般材质橡胶圈无法满足工况需要，且橡胶圈在长期
高温、高负荷环境下运转使用寿命时间较短．当对该机械密封采用冷
3

却器密闭循环冷却时，当第一套机械密封发生泄漏后，微量的含有钠
盐的介质进入机械密封腔内，随着机械密封内循环的冷却液流动时把
冷却循环管线堵塞，造成机械密封摩擦热量无法及时带走，导致机封
动静环发热损坏造成泄漏。

3对策与实施
通过对机械密封泄漏的原因分析，采取以下措施对其实施改型，
达到有效延长该泵运行周期的目的。

改造前机械密封构造
1）更换机封密封圈材料，现有机械密封采用双包四氟材质，既保证
了密封圈的抗腐蚀性和耐高温性，又保证了密封圈的原有弹性，有效
解决了因机封密封圈泄漏导致的问题；
2）采用了串联双端面集装式机械密封；
3）使第一道物料机械密封采用小弹簧机械密封，解决了波纹管内部
结晶失效经常断裂泄漏的问题；
4）使第一道机械密封和第二道机械密封各形成一个密封腔，第一道
4

机械密封对物料进行密封，第二道机械密封对冷却介质进行密封，由
于物料介质微溶于水，所以采用水进行冷却，保证冷却水管线畅通，
减少因高温对密封圈的损坏；
5）安装集装式机械密封，不用再对机械密封进行调整，只要把机械
密封的动环、静环、密封圈安装到位并用螺钉锁紧即可，安装方便，
降低劳动强度。

4 效果
机械密封改型后，该泵运行稳定，运行周期延长至6个月以上，
大大降低了维保的劳动强度。
采用的集装式机械密封，不用再对机械密封进行调整，只要把机
械密封的动环、静环、密封圈安装到位并用螺钉锁紧即可，安装方便，
降低劳动强度。
更换机封密封圈材料，现有机械密封采用双包四氟材质，既保证
了密封圈的抗腐蚀性和耐高温性，又保证了密封圈的原有弹性，有效
解决了因机封密封圈泄漏问题。
经济核算方面，每年节约备件费用16.8万元（0.8×24-1.2×2=16.8
万），减少检修置换处理物料损耗费用2.76万元：（0.25吨/次×24次
×0.46=2.76万）每年共计节约费用：19.56万元。
5

改造后机械密封构造
*注释：1.短轴套 2轴套 3.动环１ 4.静环１ 5.密封座１ 6.推环 7.弹簧１波形弹簧
8.弹簧座 9.传动座 10.弹簧２波形弹簧 11.动环２ 12.压柱 13.密封座２ 14.静环２ 15.
轴套固定座 16.内六角凹端紧定螺丝钉M6×12 17.O形圈 18.内六角圆柱头螺丝钉M6×45
19.O形圈 20.水管接头Rc3/8" 21.六角头螺栓-全螺纹c级M6×100 22.内六角凹端紧定
螺钉M6×10 23.O形圈 24.水管接头Rc3/8" 25.垫圈１ 26.O形圈 27.垫圈２28.垫圈⒊
29. O形圈 30.限位块 31.推环２

四 总结和展望

通过此次对P806A机械密封的改造,加强了团队间的合作,以QC
活动为手段,不断的推进设备的管理,安全的健全和完善.定位与寻找
工作中的不足,探索新途径,新方法,及时总结好的方法和经验在全队
中推广.结合实际的工作需要,把QC活动作为车间质量建设的一个基
6

本环节开展,把QC活动工作做的正常化,长效化,长期持续的开展下
去。

合集下载

核电厂主给水泵机械密封失效分析及改进

核电厂主给水泵机械密封失效分析及改进

核电厂主给水泵机械密封失效分析及改进摘要：某核电厂每台机组配备3台50%×2的主给水泵（APA），每台主给水泵均由一台前置泵及压力级泵组成，结构均为单级双吸泵。

其压力级泵的设计工况点为：额定扬程574.7m，额定流量3620.4m3/h，额定转速4805r/min。

主给水泵作为核电站常规岛最为重要的泵组，承担着一回路与二回路热量转换的重要功能。

每台APA泵组压力级泵的驱动端与非驱动端机械密封均为德国伯格曼供货，型号为SAFV1/147-E1-A1。

密封动环设置了螺旋泵送环结构，在密封旋转时，可以实现冷却液内部循环，通过热交换器将机封密封腔内的热量传递给闭式冷却水，达到密封端面降温的目的。

设置两路过滤器将介质中的杂质进行过滤，对密封起到保护作用。

关键词：核电厂；主给水泵；机械密封失效；改进1故障简介上述型号的机械密封在某核电厂4号机组4APA102PO运行过程中突然失效，导致介质大量泄漏，详细情况如下文所述。

2020年9月18日14：10：15，4号机组4APA105MT（4APA102PO压力级泵非驱动端机械密封腔室温度）稳定在59.9℃，在随后的1min内，该温度陡升至73.1℃，随后17min内温度降低并在50～60℃之间波动；14：30：20，4APA105MT温度突然升高至91.3℃，现场检查机封泄漏量交替出现滴漏及满管流情况；2min后温度降低到60～70℃之间波动，机封泄漏量为喷射状态，随着泵腔内的水注入机械密封腔室，最终4APA105MT温度为156.4℃。

对磨损的机封解体检查，主要异常有：（1）动环（石墨环）已完全磨平，磨损高度超过3mm（新动环部件的密封高度标准3.1～3.2mm），密封宽度由标准的6.5mm增加至磨平后的15.2mm；（2）浮动环（静环）辅助密封圈（EPDM）有溶胀现象，由原始标准尺寸164.4mm×5.33mm胀大至175mm×5.6mm；（3）密封轴套、静环座及弹簧座上均有油类物质，经过化验为矿物油；（4）静环座与辅助密封圈接触位置存在磨痕。

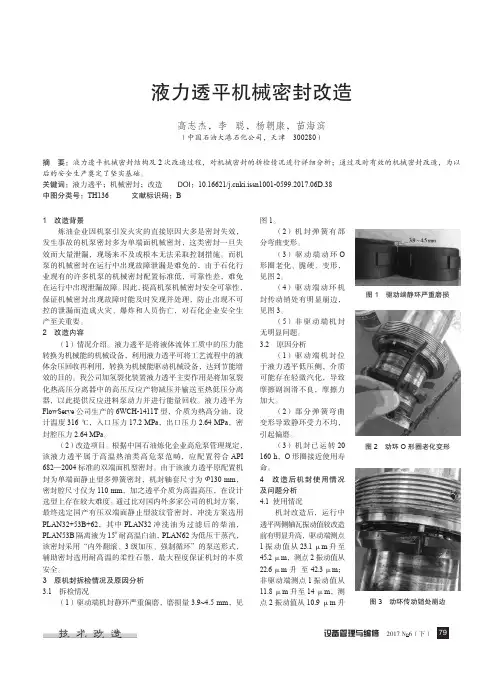

液力透平机械密封改造
