双端面机械密封

双端面机封的工作原理双端面机封是工业生产中常见的密封设备，广泛应用于各种泵、压缩机、搅拌机、混合机等机械设备中，其主要作用是防止流体泄漏，保持设备的运行状态。

本文将介绍双端面机封的工作原理及其分类。

1.工作原理双端面机封由静环、动环、弹簧、O型圈等组成。

其中静环安装在泵或压缩机的壳体上，动环则安装在泵或压缩机的轴上。

当设备启动时，动环与静环之间会因轴的旋转而产生相对运动。

此时，静环和动环之间的空气会被挤压出去，形成一种密封介质。

双端面机封内的弹簧通过压缩状态形成一定的压力，使机封始终保持紧密贴合，防止流体泄漏。

双端面机封的工作原理可以简单归纳为以下几步：1）当轴旋转时，动环沿着轴向运动，同时静环的O型圈通过弹性变形紧密贴合在轴上。

2）因为双端面机封是在静液压力和弹力的作用下形成密封的，因此在轴的旋转中，封闭区域内部形成了一定的压力差。

这个压力差可以使泵或压缩机中的工质从叶轮周围被压入远离叶轮的部位，进而从轴上被挤压出去，形成一种密封介质。

3）当设备运行一段时间后，双端面机封的弹簧和O型圈的弹性变形也会逐渐减弱，此时机封的密封性能会下降。

需要定期检查双端面机封，及时更换弹簧和O型圈等零件，以保证机封的长期稳定运行。

2.分类根据静环的安装位置不同，双端面机封可分为内装式和外装式两种。

1）内装式双端面机封：静环直接装配在泵或压缩机的壳体上，动环则直接安装在轴上。

内装式双端面机封结构简单，易于安装和调整。

2）外装式双端面机封：静环与泵或压缩机的壳体分离，安装在外部支架上，动环也分离于轴上，独立的安装在泵或压缩机上。

外装式双端面机封比内装式更为灵活，更容易进行维护和更换。

根据O型圈的材质和形状不同，双端面机封可分为橡胶O型圈和折旋石墨O型圈两种。

1）橡胶O型圈：由橡胶材质制成，具有良好的弹性和密封性能，适用于低速且要求密封性能较低的设备。

2）折旋石墨O型圈：由折旋石墨带和金属弹簧组成，可以在高速运转的设备上保持良好的密封性能，其耐磨性和耐高温性能也较高。

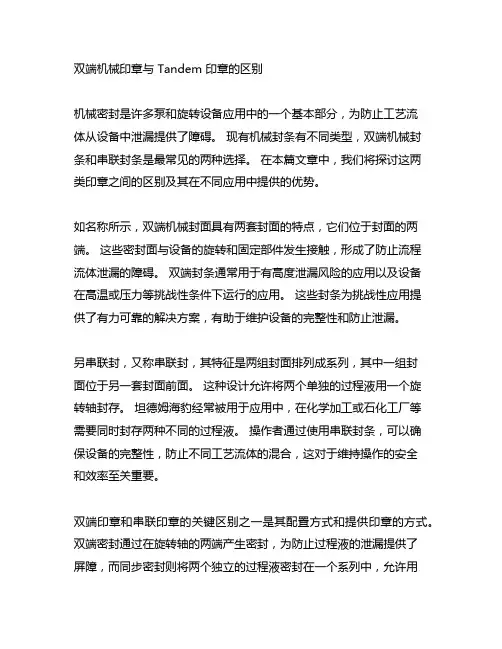

双端机械印章与 Tandem 印章的区别机械密封是许多泵和旋转设备应用中的一个基本部分，为防止工艺流体从设备中泄漏提供了障碍。

现有机械封条有不同类型，双端机械封条和串联封条是最常见的两种选择。

在本篇文章中，我们将探讨这两类印章之间的区别及其在不同应用中提供的优势。

如名称所示，双端机械封面具有两套封面的特点，它们位于封面的两端。

这些密封面与设备的旋转和固定部件发生接触，形成了防止流程流体泄漏的障碍。

双端封条通常用于有高度泄漏风险的应用以及设备在高温或压力等挑战性条件下运行的应用。

这些封条为挑战性应用提供了有力可靠的解决方案，有助于维护设备的完整性和防止泄漏。

另串联封，又称串联封，其特征是两组封面排列成系列，其中一组封面位于另一套封面前面。

这种设计允许将两个单独的过程液用一个旋转轴封存。

坦德姆海豹经常被用于应用中，在化学加工或石化工厂等需要同时封存两种不同的过程液。

操作者通过使用串联封条，可以确保设备的完整性，防止不同工艺流体的混合，这对于维持操作的安全和效率至关重要。

双端印章和串联印章的关键区别之一是其配置方式和提供印章的方式。

双端密封通过在旋转轴的两端产生密封，为防止过程液的泄漏提供了屏障，而同步密封则将两个独立的过程液密封在一个系列中，允许用一个轴密封多个流体。

这种配置的差异使得每一种封条都适合不同的应用，这取决于设备的具体要求和所涉及的过程流体。

除了其不同的配置外，双端印章和串联印章在可靠性，维护性，成本效益方面也提供了不同的优势。

双端密封因在挑战性应用中的坚固性和可靠性而闻名，提供了高水平的封装，即使在苛刻的条件下也防止了过程液的泄漏。

然而，由于设计的性质，这些印章可能需要更频繁的维护和更换。

另Tandem海豹为用一个单轴密封多个过程液提供了成本效益高的解决办法，降低了密封系统的复杂性和成本。

这样做可以使联合封条成为更吸引应用的选择，因为效率和成本效益是关键考虑因素。

双端机械密封和串联密封提供了独特的优势，适合不同类型的应用。

双端面带平衡罐机械密封泄漏原因及改进措施介绍某型反应釜用带轴套整装式双端面机械密封的结构及工作原理，结合实际工况，分析了其失效原因（如o形圈材质选用不合理，搅拌同轴度偏大，密封面变形），提出了改进措施及使用中的注意事项。

1机械密封的结构与工作原理带轴套整装式双端面机械密封是一种无须调整动环弹簧压缩量、装配简便的机械密封形式。

该机械密封适用于强腐蚀、高温，带悬浮颗粒及纤维介质，气体介质，易燃易爆、易挥发、低粘度介质，保障高真空度工况的密封。

该机械密封结构见图1。

图1带轴套整装式双端面机械密封结构A 泄漏液口；B1、B2冷却水进出口；C1、C2密封液进出口;1平衡罐;2冷却水腔;3密封液腔;4轴套;5机械密封组件当搅拌轴运转时，其带动机械密封轴套以及固定在机械密封轴套上的动环组件同步转动，靠动环组件和上、下静环面之间的贴合达到密封效果。

密封面一侧是密封腔室，另一侧是反应釜内环境。

在正常工作状态下，通过外部提供密封液至平衡罐，保持密封液液位在平衡罐液位计的中线，并确保平衡罐内密封液压力（即密封液腔内压力）高于釜内压力0.05〜O.IOMPa。

若密封液压力过高，贝U动、静环摩擦面易加速磨损；若密封液压力过低，则反应釜内物料易泄漏。

2故障分析2.1故障状况某反应釜均采用带轴套整装式双端面机械密封，该机械密封轴径为210mm工作转速为100r/min，工作压力为-0.5〜I.OMPa,工作温度为0〜80C,主要起密封作用的是机械密封组件，见图2。

图2机械密封组件1上静环O形圈;2上静环;3轴套;4上动环;5轴套O形圈;6动环组件;7下动环O形圈;8下动环;9下静环;10下静环O形圈动环密封面材质为SiC，静环密封面材质为井口KC-673石墨，与物料接触的下动环0形圈、上静环0形圈、轴套0形圈材质为聚四氟乙烯报复硅橡胶，其余0形圈材质均为丁腈橡胶。

该机械密圭寸的密圭寸液采用软水，釜内介质主要是聚乙烯等有机物料。

机械密封的种类划分
机械密封是指通过机械装置实现的，用于阻止流体在旋转轴或者固定轴上泄漏的密封装置。

根据不同的结构和工作原理，机械密封可以分为以下几种类型：
1.单端面机械密封：也称为单端面密封，是最常见的一种机械密封。

其结构包括一个旋转环和一个固定环，通过轴向压力和摩擦力来实现密封。

常见的单端面机械密封有填料密封、弹性元件密封和气体密封等。

2.双端面机械密封：也称为双端面密封，是在旋转轴两端都设置密封装置的一种密封形式。

它通常由两个单端面密封组成，通过中间的液体或者气体来实现密封。

双端面机械密封适用于高压、高速、高温和腐蚀性介质等工况。

3.波纹管机械密封：波纹管机械密封利用波纹管的柔性特性，通过波纹管的弹性变形来实现密封。

它具有较好的适应性和自适应性，能够补偿轴向和径向的偏心和振动。

4.磁力密封：磁力密封利用磁力场作用，将旋转轴与固定轴之间形成一个无接触的密封区域，实现无泄漏的密封效果。

磁力密封具有无摩擦、无磨损、无润滑等优点，适用于高速、高温、易燃易爆和有毒有害介质的密封。

5.液体密封：液体密封是通过液体填充密封腔，通过液体的静压力和摩擦力来实现密封。

液体密封适用于高压、高速、高温和腐蚀性介质等工况。

多级离心泵机械密封型号
有很多种多级离心泵的机械密封型号，下面列举几种常见的型号：
1. 单端面机械密封：这是最常见的多级离心泵机械密封类型，它由一个旋转环与一个固定环组成，并通过弹簧或压簧保持紧密接触，防止泄漏。

2. 双端面机械密封：这是一种更复杂的多级离心泵机械密封类型，它由两个旋转环和两个固定环组成，中间有一个润滑剂供给系统，以保持良好的润滑和冷却效果，适用于高速和高温工况。

3. 带固体润滑的机械密封：这种机械密封采用固体润滑剂（如石墨或硬质合金）作为润滑材料，可以在高温和高速工况下使用，并具有较好的抗磨损性能。

4. 喷水式机械密封：这种机械密封通过喷射水或其他润滑剂来冷却和润滑密封面，适用于高温和高蒸发压力的工况。

以上只是一些常见的多级离心泵机械密封型号，实际应用中还有其他一些特殊型号，可以根据具体需求选择适合的机械密封型号。

双端面机械密封和单端面机械密封
双端面机械密封，也叫双端法兰，是液压高压及其他介质，如油、水、气等，特别是油压高压系统中，在法兰端面重叠部位采用的一种结构形式。

它具有密封性极强、密封究极充分的优点，是液压高压及其他介质的阀门
密封的最佳形式，被广泛应用于石油、冶金、电力、煤矿、火力发电厂、
轻工机械、汽车、矿山机械、环保设备等行业。

单端面机械密封，也叫单端法兰，是液压高压及其他介质，如油、水、气等，特别是油压高压系统中，在法兰端面采用的一种结构形式。

它与双
端面机械密封相比，在某些方面存在有限的密封要求，但可以更加安全可
靠的完成某些能量的转移，可以在高压环境下使用，是否的优点是它拆装
比较简单且损耗小，因此被广泛应用于石油、冶金、电力、煤矿、火力发
电厂、轻工机械、汽车、矿山机械、环保设备等行业。

未知驱动探索，专注成就专业
双端面机械密封
双端面机械密封是一种常见的密封结构，主要用于防止液
体或气体泄漏。

它由两个平行的密封面和一个密封件组成，其中一个密封面固定在旋转轴上，另一个密封面固定在静
止部件上。

当旋转轴旋转时，密封面之间形成一个紧密的
间隙，有效防止介质泄漏。

双端面机械密封常用于旋转设备，如泵、压缩机、搅拌机等。

它可以承受较高的压力和温度，具有良好的密封性能
和耐磨损性。

双端面机械密封的安装和维护相对较为复杂，需要确保密
封面的平行度和尺寸配合精度。

在使用过程中，需要定期
检查密封面的磨损情况，并进行必要的维护和更换。

双端面机械密封在化工、石油、造纸、食品等行业广泛应用，其性能和可靠性对设备的正常运行起着重要作用。

1。

双端面机械密封冷却方式1. 什么是双端面机械密封？嘿，朋友们！今天我们聊聊一个可能让你感到陌生，但其实它在我们生活中无处不在的东西——双端面机械密封。

听上去像个复杂的科学名词，其实它就像我们生活中的“防水袋”，保护着机械设备不受损害。

简单来说，机械密封就是用来防止液体泄漏的，它就像一位勤奋的守门员，确保那些宝贵的流体不跑掉。

这种密封一般用于泵、压缩机等设备，尤其是在高温、高压的环境下，更是不可或缺。

2. 为什么要冷却？2.1 冷却的必要性你知道吗？在运行过程中，双端面机械密封会因为摩擦产生热量。

就像我们跑步时，身体会发热一样。

这种热量如果不及时处理，可就麻烦大了，可能会导致密封件过早老化，甚至损坏。

可以说，冷却就像为密封“降温”，让它在工作中保持清凉。

想象一下，如果你的智能手机在玩游戏时过热，那可真是一场灾难，对吧？2.2 冷却方式的选择那么，冷却到底有哪些方式呢？这里可有不少选择！首先，水冷却是最常见的一种方式。

它就像我们夏天喝冰水一样，瞬间给机械密封降温。

用水循环流动带走热量，简单又有效。

还有空气冷却，听上去简单，但效果可不差。

通过风扇吹动空气，帮助散热，适合一些不太需要频繁冷却的场合。

3. 冷却方式的优缺点3.1 水冷却的优缺点说到水冷却，它的好处那可多了！第一，它冷却效果好，水的导热性强，能快速把热量带走。

第二，成本相对较低，随便找个水龙头就能解决问题。

不过，水冷却也有不足之处，比如如果管理不当，可能会导致腐蚀，或者万一漏水，麻烦可就大了。

3.2 空气冷却的优缺点再来说说空气冷却。

空气冷却的优点在于它不需要额外的液体，设备简单，维护起来也方便。

但是，缺点就是冷却效果不如水冷却强，特别是在高温环境下，可能有点力不从心。

所以，在选择冷却方式时，得根据具体情况来，没必要“一刀切”，合适才是最好的。

4. 总结最后，咱们把这些内容串联起来，总结一下。

双端面机械密封就像是机械设备中的“小卫士”，确保液体不泄漏。

双端面机械密封泄漏原因分析与对策•相关推荐双端面机械密封泄漏原因分析与对策润滑与密封文章编号：1671-0711（2010）04-0055-02技术版双端面机械密封泄漏原因分析与对策顾红梅（中国石油大庆炼化公司聚丙烯厂，黑龙江摘大庆163411）要：通过对双端面机械密封的研究，找到了装置在使用Cu浆催化剂为介质的双端面机械密封泵泄漏发生的根本原因，从操作、设计等方面进行了分析并提出了改进的方法，在使用中收到了良好的效果。

关键词：双端面；机械密封；泄漏；Cu浆中图分类号：TB42文献标识码：B中国石油某炼化公司装置的机泵中多数使用双端面机械密封，但是对于一些特殊介质，如单体Cu，双端面机械密封在使用中出现了泄漏问题，为了查清泄漏原因，通过广泛研究，找出了解决的办法。

一、双端面机械密封的泄漏原因分析1．Cu浆局部浓度超高引起泄漏因启泵前及停泵后的Cu沉积造成Cu浆Cu浆浓度超高（局部浓度高），Cu浆颗粒会从唇封口沿轴套强行进入介质端静环压套内腔。

一方面，由于聚四氟乙烯弹性极低，易发生永久变形，Cu 浆可从聚四氟乙烯介质端静环漏入。

另一方面，Cu浆能进入介质端摩擦副，使摩擦副产生失效区，液膜压力重新分布，直至发生泄漏。

Cu 浆还可以进入介质端动环填料处，破坏动环填料与轴套之间的合理间隙，或者卡住动环，使其丧失补偿作用，致使机械密封发生泄漏。

2．Cu浆附着在轴套上引起泄漏综上所述，轴承润滑方式和润滑剂的选择应是一个综合性的判断过程，要做出对轴承的合理润滑，必须从机械结构、轴承安装的部位、轴承载荷以及具体生产环境等因由机械密封发生泄漏的概率分析，机械密封的泄漏大多由Cu浆附着在轴套上引起。

观察发现，有时机械密封摩擦副完好无损，而介质端动环被Cu浆卡住，致使动环不能同静环配合，使摩擦副失去密封作用。

同时，Cu浆附着在轴套上造成轴套粗糙度增大，增加了动环及唇封与轴套间的摩擦，造成动环及唇封间的间隙增大，从而引起介质端机械密封泄漏。
