医用无线呼叫器使用方案书

病房呼叫系统方案一、引言病房呼叫系统是医院内部重要的设备之一，它可以匡助医护人员及时响应病人的需求，提高医疗服务质量和效率。

本文将详细介绍病房呼叫系统的方案，包括系统的组成部份、工作原理、技术要求以及实施步骤等。

二、系统组成部份1. 呼叫器呼叫器是病人使用的设备，用于向医护人员发送呼叫请求。

呼叫器应具备易于操作、清晰可见的按钮，方便病人使用。

同时，呼叫器应具备防水、防撞等功能，以确保在特殊情况下的正常使用。

2. 呼叫接收设备呼叫接收设备是医护人员使用的设备，用于接收病人的呼叫请求并进行处理。

呼叫接收设备应具备接收呼叫信号、显示病人信息、发出响应等功能。

同时，呼叫接收设备应具备便携、易于携带的特点，方便医护人员随时随地接收呼叫请求。

3. 中央控制器中央控制器是病房呼叫系统的核心部件，用于管理呼叫器和呼叫接收设备之间的通信。

中央控制器应具备稳定可靠的通信功能，能够实时传输呼叫信息，同时具备数据存储和分析功能，以便医院管理人员进行统计和分析。

4. 呼叫显示屏呼叫显示屏用于在医院的相关区域显示病人的呼叫信息，以便医护人员及时了解病人的需求。

呼叫显示屏应具备清晰可见、易于操作的特点，方便医护人员查看呼叫信息。

三、工作原理1. 病人使用呼叫器向医护人员发送呼叫请求。

2. 呼叫接收设备接收到呼叫请求后，显示病人的信息并发出响应。

3. 中央控制器将呼叫信息传输给呼叫显示屏，医护人员可以通过呼叫显示屏及时了解病人的需求。

4. 医护人员根据呼叫信息，及时响应病人的需求，提供相应的医疗服务。

四、技术要求1. 通信稳定可靠：系统应具备稳定可靠的通信功能，以确保呼叫信息的实时传输。

2. 数据存储和分析：系统应具备数据存储和分析功能，以便医院管理人员进行统计和分析，为医疗服务的改进提供依据。

3. 易于操作：呼叫器、呼叫接收设备和呼叫显示屏应具备易于操作的特点，方便病人和医护人员使用。

4. 防水、防撞：呼叫器应具备防水、防撞等功能，以确保在特殊情况下的正常使用。

病房呼叫系统的使用说明病房呼叫系统是一种医疗设备，旨在提供病人与护理人员之间更高效的沟通和紧急救援，有效减少了病人等待护理的时间，提升了医疗服务的质量。

本文将为您详细介绍该系统的使用方法和主要功能，以及如何应对常见故障。

一、系统组成及说明病房呼叫系统一般由以下几个部分组成：呼叫按钮、呼叫指示灯、显示屏和接收器。

病人床头、厕所和走廊等位置都设置有呼叫按钮，通过按下按钮实现呼叫。

呼叫指示灯会发出闪光和声音提示，护理人员可以通过显示屏或接收器收到呼叫信息，及时响应。

二、操作指南1. 呼叫护理病人在需要护理的时候，可以按下床头的呼叫按钮，系统会自动发送呼叫信号。

同时，呼叫指示灯会亮起并发出提示音。

请您耐心等待，护理人员会尽快赶到病房提供帮助。

2. 呼叫其他需求除了护理之外，您还可以通过病房呼叫系统呼叫其他服务，比如提供饮食、清洁等。

具体操作如下：- 从厕所或走廊的呼叫按钮呼叫清洁服务；- 通过床头呼叫按钮呼叫饮食服务。

3. 系统响应和呼叫取消当您按下呼叫按钮后，系统会自动发出信号并引起护理人员的注意。

护理人员会在接收到呼叫后响应，并取消呼叫指示灯的闪光和声音提示。

如果您在呼叫后不需要护理或其他服务，您可以通过重新按下呼叫按钮或通知护理人员将呼叫取消。

4. 帮助与维修如果您对病房呼叫系统遇到问题或需要帮助，请及时联系医疗工作人员。

他们会尽快解决您的问题或派遣维修人员进行维修。

三、故障排除1. 呼叫按键无反应- 检查呼叫按钮是否被阻隔物挡住，如有，请清理阻隔物；- 检查呼叫按钮是否坏了，如有，请联系医疗工作人员进行维修。

2. 显示屏无法显示呼叫信息- 检查显示屏是否连接正常，如有问题，请联系医疗工作人员；- 检查显示屏是否调整到正确的显示模式，如有问题，需请医疗工作人员协助调整。

3. 呼叫指示灯没有闪光或声音提示- 检查指示灯是否连接正常，如有问题，请联系医疗工作人员进行维修；- 检查系统音量设置是否正常，如有问题，请联系医疗工作人员调整。

病房呼叫系统方案简介：病房呼叫系统是一种用于医疗机构的智能化设备，旨在提高患者的医疗体验和护理质量。

本文将详细介绍病房呼叫系统的功能、工作原理、技术要求和实施步骤。

一、功能：1. 患者呼叫：患者可通过病床上的呼叫按钮向护士发出呼叫请求，包括疼痛、需用药物、上厕所等。

2. 护士呼叫：护士可通过手持终端或工作站接收患者呼叫信息，并及时响应。

3. 呼叫转接：护士可将患者呼叫请求转接给其他医护人员，以便更好地满足患者需求。

4. 实时监控：管理人员可通过系统监控患者呼叫情况，及时了解各个病房的工作状态。

5. 统计分析：系统可自动生成各种统计报表，帮助管理人员评估医护人员的工作效率和患者满意度。

二、工作原理：1. 呼叫按钮：每个病床配备一个呼叫按钮，患者按下按钮即可发出呼叫请求。

2. 信号传输：呼叫按钮通过有线或无线方式将信号传输给呼叫系统主机。

3. 呼叫接收：主机将呼叫信息发送给护士的手持终端或工作站。

4. 响应处理：护士接收呼叫信息后，根据患者的需求及时响应并处理。

5. 数据记录：系统会记录患者呼叫的时间、内容、响应时间等数据，以便后续统计分析。

三、技术要求：1. 系统稳定性：呼叫系统应具备高可靠性和稳定性，确保患者呼叫信息能够及时准确地传递给护士。

2. 响应速度：系统应能够实现快速响应，护士接收呼叫信息后应能够及时赶到患者床边。

3. 扩展性：系统应具备较好的扩展性，能够适应医院规模的变化，并支持多种设备的接入。

4. 数据安全：系统应采取必要的安全措施，保护患者的隐私和医疗信息不被泄露。

5. 用户友好性：系统界面应简洁明了，易于操作，方便医护人员上手使用。

四、实施步骤：1. 需求分析：与医院管理人员和医护人员沟通，了解其需求和期望，明确系统功能和技术要求。

2. 设计方案：根据需求分析结果，制定详细的系统设计方案，包括硬件设备、软件功能和网络架构等。

3. 系统开发：根据设计方案，进行系统开发和测试，确保系统的稳定性和功能完备性。

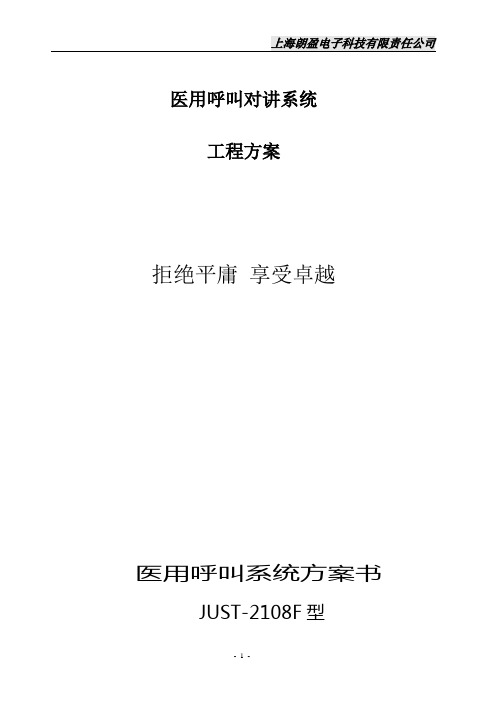

医用呼叫对讲系统工程方案拒绝平庸享受卓越医用呼叫系统方案书JUST-2108F型本系统由主控台、分机、显示屏组成。

各分机、显示屏与主控台之间采用两线制无极性连接，用户可根据实际需要自由选择明装或暗装分机。

一、主要特性1．主机面板上装有六十个LED指示灯，可同时显示多个呼叫床号，并装有两位LED高亮度数码管，自动有序显示呼叫床号，整体显示一目了然。

2．主机与分机之间对讲声音宏亮清晰，无杂音3．改号方便，分机采用美国Microchip公司的PIC系列八位单片机作为编码芯片，改号只需更换编码芯片即可、性能可靠4．外形时尚美观，主机与分机外壳均采用进口模具和材料制作，颜色搭配和谐、美观二、主要功能主机功能介绍：系统从主机到所有分机、显示屏均采用二芯线连接,且无正负极之分。

1 分机呼叫主机：分机呼叫主机时，主机和分机同时发出音乐振铃，主机数码显示床位号，同时对应的床位指示灯亮。

2 双向呼叫、双工通话：分机可呼叫主机，主机也可呼叫分机，送话受话无需转换。

3 主机多功能显示：主机可显示呼叫床位、序号、时间、护理级别。

4 无中断呼叫：无论主机在待机、振铃、通话等状态只要有分机呼叫，主机均接收并提示。

5 呼叫存储：分机呼叫而主机无人处理时主机将该分机号存储,自动排队。

6 走廊显示屏：可显示呼叫分机号、存储分机号和呼叫序号。

在无呼叫存储时显示时间。

7 主机上有指示灯显示。

特级护理排序优先。

8 主机、分机呼叫时语音报号9 故障自检报警：当系统出现短路时主机显示窗口显示EE，并伴有声响报警提示。

10 卫生间紧急呼叫分机：增加卫生间紧急呼叫分机可用于病员在病房卫生间内发生紧急情况和护士四位高亮度大数码管显示屏三、主要技术参数1：工作环境温度：-10℃～40℃2：相对湿度：≤80％3：工作电源：220VAC 50Hz4：总线工作电压：24VDC5：静态功耗：<20W6：分机待机电流：≤250ua7: 分机通话电流：≤50ma8：系统最大容量：75门9：最长工作线长: 800米10：失真度：≤10％四、使用方法系统线路正确安装完毕后，接通主机电源，电源指示灯（POWER）亮，即可使用1．分机呼叫主机：按下分机手柄上的按钮，此时分机红色指示灯亮，分机语音报号，同时主机面板上床号指示灯及数码管同时显示该床号并伴有语音，如果护士没有处理该床号，语音停止后，当多个病人同时呼叫时，走廊大显示屏将轮流显示所有呼叫的分机号码。

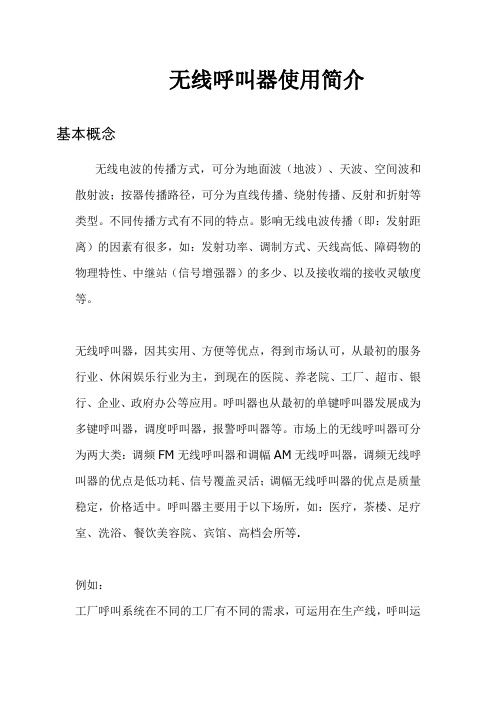

无线呼叫器使用简介基本概念无线电波的传播方式，可分为地面波（地波）、天波、空间波和散射波；按器传播路径，可分为直线传播、绕射传播、反射和折射等类型。

不同传播方式有不同的特点。

影响无线电波传播（即：发射距离）的因素有很多，如：发射功率、调制方式、天线高低、障碍物的物理特性、中继站（信号增强器）的多少、以及接收端的接收灵敏度等。

无线呼叫器，因其实用、方便等优点，得到市场认可，从最初的服务行业、休闲娱乐行业为主，到现在的医院、养老院、工厂、超市、银行、企业、政府办公等应用。

呼叫器也从最初的单键呼叫器发展成为多键呼叫器，调度呼叫器，报警呼叫器等。

市场上的无线呼叫器可分为两大类：调频FM无线呼叫器和调幅AM无线呼叫器，调频无线呼叫器的优点是低功耗、信号覆盖灵活；调幅无线呼叫器的优点是质量稳定，价格适中。

呼叫器主要用于以下场所，如：医疗，茶楼、足疗室、洗浴、餐饮美容院、宾馆、高档会所等.例如：工厂呼叫系统在不同的工厂有不同的需求，可运用在生产线，呼叫运输，呼叫拖车，工程管理，仓库管理等领域。

当生产线上有技术问题，可直接呼叫工程师或相应的技术人员，减少不良引起的资金与资源的损失。

一般工厂噪音嘈杂，东西摆放物品多，影响视觉和听觉。

可采用讯及无线呼叫系统来解决。

生产线上的每位员工位置安放一个无线呼叫器，依照呼叫器上的提示，呼叫相应的人员。

无须布线，安装方便；组长、提料员、管理员可选用便携信息接收系统。

成本底，实现移动呼叫；在值班地方安放一台或多台LED呼叫显示主机。

呼叫器照片：无线接收主机[XJ-688]多键呼叫器[XJ-080]单键呼叫器[XJ-090]单间呼叫器[XJ-016]大型厂家和供应商介绍：杭州兆德电子科技有限公司是一家专业设计开发、生产、销售电子呼叫系统产品和医护气体安装工程公司，下设北京航天震宇医用设备安装有限公司杭州分公司。

公司设立电子事业部和医疗事业部。

电子事业部主要产品有无线，有线呼叫对讲系统产品，医院、养老院专用护理呼叫系统产品，残疾人辅助电子呼叫系统产品，专业居家养老呼叫系统，残卫紧急呼叫系统产品，排队叫号呼叫系统产品。

病房呼叫器设计病房呼叫器是医疗机构中必不可少的设备之一，用于病人在病房内需要医护人员提供匡助时进行呼叫。

本文将详细介绍病房呼叫器的设计标准格式，包括呼叫器的功能、外观设计、使用方法以及相关技术规范等方面的内容。

一、呼叫器功能病房呼叫器的主要功能是让病人能够方便快捷地呼叫医护人员。

为了实现这一目标，呼叫器需要具备以下功能：1. 呼叫按钮：病人可以通过按下呼叫按钮向医护人员发送呼叫信号。

2. 呼叫指示灯：当病人按下呼叫按钮后，呼叫指示灯会亮起，提醒医护人员有病人需要匡助。

3. 声音提示：当病人按下呼叫按钮后，呼叫器可以发出声音提示，以进一步提醒医护人员。

4. 取销呼叫功能：在病人的需求得到满足或者发生误操作时，可以通过按下取销按钮取销呼叫信号。

5. 呼叫重复提醒：如果医护人员未能及时响应呼叫信号，呼叫器应该能够自动重复提醒，直到得到响应。

二、外观设计病房呼叫器的外观设计应该符合医疗环境的特点，同时也要考虑到病人的使用需求。

以下是外观设计的标准要求：1. 外壳材质：呼叫器外壳应采用防水、防尘、易清洁的材质，以确保病房环境的卫生和安全。

2. 外形尺寸：呼叫器的外形尺寸应适中，便于病人握持和操作。

普通情况下，呼叫器的尺寸应为长10cm、宽6cm、厚2cm摆布。

3. 按钮设计：呼叫按钮应具有明显的凸起设计，方便病人用手指按下。

同时，按钮表面应采用防滑材质，以防止手指滑动。

4. 指示灯设计：呼叫器的指示灯应位于呼叫按钮旁边，颜色鲜明且亮度适中，以便医护人员能够清晰地辨认呼叫信号。

5. 外观颜色：呼叫器的外观颜色应选择淡雅、舒缓的色调，以减少病人的焦虑感。

三、使用方法为了使病人能够方便地使用呼叫器，以下是使用方法的详细说明：1. 病人使用：当病人需要呼叫医护人员时，只需按下呼叫按钮即可发送呼叫信号。

同时，病人也可以按下取销按钮取销呼叫信号。

2. 医护人员响应：当医护人员收到呼叫信号后，应即将前往病人所在的病房，并进行相应的处理。

医院紧急报警系统及无线定位方案
在医院的日常运行中，突发事件时常发生，如病人突然晕倒、病人家属与医护人员发生冲突等。

这时，通过紧急报警系统和无线定位方案可以迅速响应和处置紧急情况。

本文将对医院紧急报警系统和无线定位方案进行介绍。

一、医院紧急报警系统
医院紧急报警系统主要是指医院内部应急报警系统。

它包括医护人员紧急呼叫、病人家属紧急呼叫、火灾紧急报警等多类呼叫方式。

这些呼叫可以通过有线或无线方式传输到紧急呼叫中心或相关责任人员，让他们立即行动。

1. 紧急呼叫按钮
在医院不同区域内设置紧急呼叫按钮，如病房内、走廊、手术室等。

当发生紧急事件时，医护人员可以通过按下按钮进行紧急呼叫，通知相关工作人员到达现场进行处理。

紧急呼叫按钮是最常见的医院紧急报警设备。

2. 语音对讲机
语音对讲机不仅可以进行医护人员之间的通信，还可以用于病人家属与医护人员之间的沟通。

医护人员可以通过语音对讲机请求支援或汇报情况，而病人家属也可以通过语音对讲机请求医护人员或进行问题咨询。

3. 火灾报警设备。

无线病房呼系统无线病房呼叫系统一、本系统与传统呼叫系统的比较医院护理呼叫系统是病人请求值班医生或护士是进行紧急处理或咨询的工具，可将病人的请求快速传送给值班医生或护士，是现代化医院实现信息化、现代化管理的重要组成部分，可以强化机构管理，有效地提升机构形象。

目前医院护理呼系统大多为采用脉冲编码有线传输，有如下缺点：1.产生的脉冲波形容易产生畸变，不太稳定。

2.且在安装和维护方面存在诸多困难，当医院需要增加新的呼叫点时，增加传统的呼叫点就得进行线路的更改，耗费了大量的人力、物力。

3.当病室有呼叫请求时，护士只能知道有病人需要并不知道需要什么服务。

鉴于如此，我们设计了提出并构建了一种基于A VR单片机的无线病房护理呼叫系统架构，与传统的呼叫系统相比有以下优点：1．使用SRW1012无线收发模块与主机进行通信，保证传输速度快、准确、且能远距离传输，抗干扰能力强。

2. 安装、维护方便。

3. 采用16*16LED点阵拼装成的大屏显示屏。

4. 在从机系统中设计了急救、服务等多种需求，方便了病人获得具体的服务需求，当有呼叫时主机的液晶模块上就会显示病人相应的需求，且有语音播报功能，方便护士准备，减轻了护士负担。

5. 没有呼叫时，LED显示屏显示万年历；有呼叫时，能够显示某室某床病人的具体呼叫需求。

将其悬挂于走廊易见处，医生不在值班室的情况下，医生或家属也能在走廊及时看到病人的需求。

4. 可以不受建筑环境的影响很方便的增加新的呼叫点。

二、系统简介本系统主要由主机、从机两大部分构成。

主机：SRW1012无线收发模块、语音播报芯片、蜂鸣器、液晶显示外围电路，LED点阵显示屏以及相应的控制程序和相应外围电路。

从机：SRW1012无线收发模块，以及相应的控制程序和相应外围电路。

结构框图如下所示：主机系统：从机系统： 从机1从机2无线传输模块SRW1012具有传输速度快、准确、使用方便等优点；能确保数据远距离传输且抗干扰能强，避免了有线寻呼系统传输的不稳定性。

病房呼叫系统说明书讲解1. 系统概述病房呼叫系统旨在为病房内的患者提供简单便捷的呼叫护士的方法，以及为医护人员提供高效的患者监控和管理手段。

该系统由一台主机和若干个终端设备组成，支持各种功能和操作方式的定制，以满足不同医疗机构的需求。

2. 主机功能主机是病房呼叫系统的核心控制器，具有以下功能：- 终端管理：主机可以管理和控制多个终端设备，便于医护人员对患者的监控和服务。

- 警报管理：主机能够接收终端设备发送的紧急呼叫，并及时向医护人员发出警报提示。

- 数据统计：主机能够记录和统计患者的呼叫记录，便于医护人员分析和优化服务。

3. 终端设备终端设备是患者使用的呼叫装置，具有以下特点：- 方便操作：终端设备通常采用简洁易懂的按钮设计，以方便患者操作，并降低误操作的风险。

- 多功能选择：终端设备通常提供多种功能选择，例如呼叫护士、调节房间温度等，以满足不同患者的需求。

- 智能感应：部分终端设备还配备了智能感应技术，能够自动识别患者的需求并触发相应的操作。

4. 使用步骤使用病房呼叫系统的步骤如下：1) 患者按下终端设备上的呼叫按钮，发出呼叫信号。

2) 主机接收到呼叫信号后，会自动显示相应的患者信息，并向医护人员发出警报提示。

3) 医护人员根据系统上显示的患者信息，判断患者的需求，并及时响应患者的呼叫。

4) 医护人员完成服务后，可以通过终端设备上的复位按钮结束呼叫。

5. 系统定制病房呼叫系统支持各种功能和操作方式的定制，以满足不同医疗机构的需求。

- 呼叫方式：系统可以配置不同的呼叫方式，例如声音呼叫、震动呼叫等，以适应不同患者的特殊需求。

- 数据统计：系统可以根据医疗机构的需求，对患者的呼叫记录进行详细统计和分析，以优化服务质量。

- 老人护理：针对老年患者的特殊需求，系统还可以配置智能感应设备，实现老人护理的个性化服务。

6. 注意事项使用病房呼叫系统时需要注意以下事项：- 正确操作：请患者正确使用终端设备，按下相应的按钮进行呼叫，并确保操作准确无误，以提高呼叫的及时性和准确性。

HY-2611W系列屏幕主机说明书一、产品概述多嘴猫MMCall（始于1993年）是国内知名的无线呼叫器及无线呼叫系统解决方案供应商，现有无线呼叫器超过70种，无线呼叫主机超过40种，无线点菜器系统、无线取餐呼叫系统、无线排队系统以及无线呼叫监督管理软件等。

无线呼叫解决方案及应用涉及餐饮、洗浴、茶楼、咖啡厅、会所、KTV、酒店、宾馆、度假村、超市、银行、工厂、医院、养老院、4S汽车店、机场、高速公路、政府办公、企业办公、社区呼叫、老人呼叫、家庭呼叫等行业。

多嘴猫产品获得几十项国家专利、通过欧盟CE认证、美国FCC认证、加拿大IC认证以及澳大利亚等国的无线电子产品认证，产品出口日本、美国、加拿大、东南亚、欧洲、南美洲、非洲等几十个国家，多嘴猫MMCall已经成为国际最具影响力的品牌。

HY-2611W系列屏幕主机（以下简称W系列主机）采用高灵敏度调频FM无线解码技术，信号稳定、接收距离远，是一款高科技的时尚电子产品，其外型大方美观，使用方便，可广泛应用于餐饮、休闲娱乐、银行、办公等场所。

W系列主机可与多嘴猫全部调频无线呼叫器、信号增强器兼容使用，组成小型呼叫系统。

以餐厅为例：当您的客人需要服务时，只需轻轻按下呼叫器的呼叫键，屏幕上即会显示出相应桌号及所要求的服务类型，并发出清晰的语音提示，播报当前显示的号码，服务员收到信息后，及时为客人提供服务，从而提高服务质量与效率。

W系列主机不仅显示呼叫器的呼叫号码，还可以显示呼叫种类，以及等待处理的呼叫信息数量。

二、产品外观1、正面图（更换最终照片）1.1 主显示区：可显示3位呼叫器号码。

其中左边第1位可显示0-9的数字以及A-F五个字母；右面两位可显示0-9的数字。

1.2 排队号区：可显示一位数字，表示的是已呼叫号码的个数，范围0-9。

1.3 按键指示灯：5个不同颜色的指示灯，从左到右分别对应呼叫器的1-5键。

1.4场强指示灯：用于指示当前呼叫器频率的信号强弱。
