MRI基本原理

3 MRI的成像过程
MRI的成像过程包括磁场对齐、脉冲信号激发、信号接收和图像重建等步骤，最终生成高 质量的人体图像。
MRI技术设备
MRI设备的组成
MRI设备由主磁场系统、梯度线 圈和射频线圈等部件组MRI设备的主要部件包括磁体、 梯度线圈和射频线圈，它们协同 工作来实现高质量的成像。
MRI设备的分类
MRI设备可以根据磁场强度、磁 体类型和应用领域等方面进行分 类。
MRI技术操作
1
MRI技术的操作流程
进行MRI技术，需要准备患者、确定扫描范围、对患者进行定位，然后进行扫描 和图像处理等步骤。
2
MRI检查的准备工作
患者需要遵循一些准备步骤，如空腹、去除金属物品和穿着舒适的服装，以确保 MRI检查的顺利进行。
MRI技术相比于CT和X线成像技术，具有更好的对比度和更广泛的应用领域。
MRI技术发展趋势
1 MRI技术的发展历程
MRI技术自从20世纪70年 代问世以来，经历了不断 的改进和发展，成为医学 影像领域的重要技术。
2 MRI技术的未来发展
方向
随着科技的进步，MRI技 术将更加智能化、高分辨 率、高速度和便携化，以 满足临床医学的需求。
3
MRI过程中的安全措施
MRI设备中的强磁场和无线电波需要注意安全，患者和医生需要遵循相关的安全 措施。
MRI技术优缺点
MRI技术的优点
MRI技术具有无辐射、对软组织有很好的对比度、可以多平面重建等优点。
MRI技术的局限性
MRI技术在成像时间、成本和对金属材料的敏感性上存在一些局限性。
MRI技术与其它成像技术的比较
3 MRI技术的应用前景
MRI技术将在神经科学、 肿瘤学、心脑血管疾病等 领域发挥更大的作用，为 医学诊断和治疗提供更好 的支持。

mri基本知识总结
MRI，即磁共振成像，是一种非侵入性的医学影像技术，利用强磁场和射频脉冲使人体组织产生共振，从而产生信号，这些信号经过处理后可以形成人体的解剖结构和病变的图像。

以下是MRI的基本知识总结：
1. 工作原理：MRI利用的是磁矩不为零的原子核（如氢原子）在强磁场中
的共振现象。

当外部磁场作用于人体内的氢原子时，这些原子核会以特定的频率产生共振，这种共振信号被接收并转化为图像。

2. 灰阶成像：MRI图像以灰阶形式显示，类似于X线和CT图像的黑白灰度，但不表示密度，而是信号的强度。

3. 流空效应：由于流动的液体中的氢原子核无法“记住”其磁矩方向，因此流动的液体在MRI中显示为无信号，与周围组织形成对比。

这一特性在血管、脑脊液等流动液体的成像中特别重要。

4. 多方位、多层面成像：MRI能够从多个角度获取人体的图像，并可以在
不同的层面上对解剖结构进行展示。

这种能力使其不仅适用于定位诊断，对定性诊断也有重要价值。

5. 多种成像技术：MRI除了最基本的质子密度像、T1加权像、T2加权像外，还有多种成像技术，如血流成像、血管造影、水成像、脂肪抑制成像等。

这些技术提供了丰富的信息，是其他影像技术无法比拟的。

6. 不需要使用造影剂：大部分情况下，MRI检查不需要使用造影剂。

然而，某些特定的检查可能需要使用造影剂来增强图像对比度。

7. 适应症：MRI适用于多种疾病的诊断，包括但不限于神经系统疾病、心
血管系统疾病、肿瘤等。

总的来说，MRI是一种强大的医学影像技术，它通过无创的方式提供了高分辨率的人体解剖结构和病变的图像，对疾病的诊断和治疗具有重要价值。

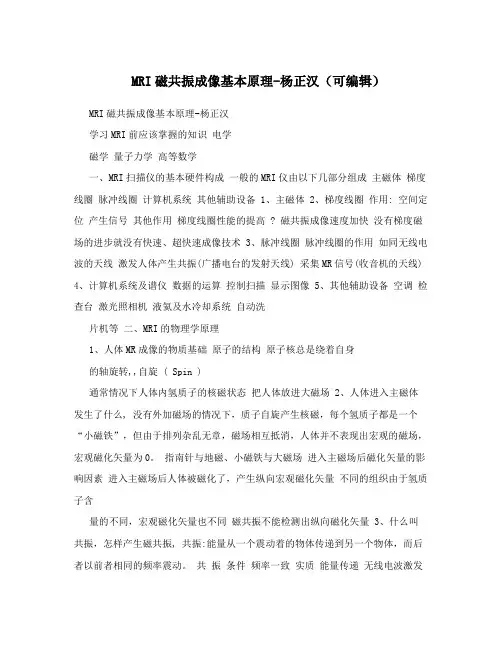

MRI磁共振成像基本原理-杨正汉（可编辑）MRI磁共振成像基本原理-杨正汉学习MRI前应该掌握的知识电学磁学量子力学高等数学一、MRI扫描仪的基本硬件构成一般的MRI仪由以下几部分组成主磁体梯度线圈脉冲线圈计算机系统其他辅助设备 1、主磁体 2、梯度线圈作用: 空间定位产生信号其他作用梯度线圈性能的提高 ? 磁共振成像速度加快没有梯度磁场的进步就没有快速、超快速成像技术 3、脉冲线圈脉冲线圈的作用如同无线电波的天线激发人体产生共振(广播电台的发射天线) 采集MR信号(收音机的天线) 4、计算机系统及谱仪数据的运算控制扫描显示图像 5、其他辅助设备空调检查台激光照相机液氦及水冷却系统自动洗片机等二、MRI的物理学原理1、人体MR成像的物质基础原子的结构原子核总是绕着自身的轴旋转,,自旋 ( Spin )通常情况下人体内氢质子的核磁状态把人体放进大磁场 2、人体进入主磁体发生了什么, 没有外加磁场的情况下，质子自旋产生核磁，每个氢质子都是一个“小磁铁”，但由于排列杂乱无章，磁场相互抵消，人体并不表现出宏观的磁场，宏观磁化矢量为0。

指南针与地磁、小磁铁与大磁场进入主磁场后磁化矢量的影响因素进入主磁场后人体被磁化了，产生纵向宏观磁化矢量不同的组织由于氢质子含量的不同，宏观磁化矢量也不同磁共振不能检测出纵向磁化矢量 3、什么叫共振，怎样产生磁共振, 共振:能量从一个震动着的物体传递到另一个物体，而后者以前者相同的频率震动。

共振条件频率一致实质能量传递无线电波激发后，人体内宏观磁场偏转了90度，MRI可以检测到人体发出的信号氢质子含量高的组织纵向磁化矢量大，90度脉冲后磁化矢量偏转，产生的旋转的宏观横向矢量越大，MR信号强度越高。

此时的MR图像可区分质子密度不同的两种组织 4、射频线圈关闭后发生了什么, 横向弛豫也称为T2弛豫，简单地说，T2弛豫就是横向磁化矢量减少的过程。

纵向弛豫也称为T1弛豫，是指90度脉冲关闭后，在主磁场的作用下，纵向磁化矢量开始恢复，直至恢复到平衡状态的过程。

MRI成像基本原理MRI（磁共振成像）是一种非侵入性的医学成像技术，它通过对患者身体内的水分子进行磁共振的测量，来生成详细的身体组织图像。

MRI成像基本原理涉及到物理学中磁共振现象的原理，以及信号处理和图像重建的技术。

首先，MRI利用强磁场对患者体内的氢原子核进行定向。

人体中大约70%是水分子，所以主要关注的是水分子中的氢原子核。

MRI中使用的超导磁体能够产生很强的恒定磁场，这个磁场定义为主磁场（B0）。

在这个主磁场中，氢原子核的自旋（spin）将会产生一个特定的角动量和磁矩。

在没有外部干扰的情况下，这些原子核的自旋将会沿着主磁场方向均匀分布。

为了产生MRI图像，需要引入一个较弱的交变磁场（B1），该交变磁场被称为射频信号。

射频信号通过电磁脉冲的方式施加到患者的身体上。

射频信号的频率与主磁场的其他振荡频率（Larmor频率）相匹配，从而能够频率选择性地影响氢原子核的自旋状态。

当射频信号与Larmor频率匹配时，它会导致一部分氢原子核的自旋从沿着主磁场方向均匀分布的状态偏离，并进入与射频信号共振的状态。

这个过程被称为翻转。

当射频信号停止后，翻转的氢原子核将会重新沿着主磁场方向恢复（relaxation）。

在这个过程中，氢原子核会释放出一个特定的信号，被称为回波信号（echo signal），同时该信号被检测和记录下来。

MRI系统中的接收线圈用于检测和记录回波信号。

回波信号中所包含的信息取决于被扫描的组织类型，因为不同类型的组织中含有不同数量的水分子，而MRI测量的是水分子的分布情况。

回波信号包含了关于水分子的位置、运动以及周围组织环境的信息。

这些信号被称为k-空间数据。

k-空间数据经过信号处理和图像重建算法的分析得到MRI图像。

信号处理的过程主要包括滤波、傅里叶变换、空间域处理等。

滤波用于去除噪声和不需要的频率成分，傅里叶变换将时域信号转换为频域信号，空间域处理用于增强图像的对比度和细节。

图像重建是将k-空间数据转换为可视化图像的过程。
