MRI基础

IR序列M的变化过程
IR序列特点
IR序列具有强T1对比特性； • 可设定TI，饱和特定组织产生具有特征
性对 比图像(STIR、FLAIR)； • 短 TI 对比常用于新生儿脑部成像； • 采集时间长，层面相对较少。
STIR序列(Short TI Inversion Recovery)
在IR恢复过程中，组织的MZ都要过0点，但时间不 同。利用这一特点，对某一组织进行抑制。
超导型
优点：1.场强高(0.5-3.0T) ；2.磁场稳 定均匀；3.成像速度快，图象质量好。
缺点：1.造价高；2.需要补充液氦和 液氮；日常维护费用高。
梯度线圈
梯度线圈性能的提高 磁共振成像速度加 快
梯度线圈性能指标 梯度场强 20mT/m 切换率 50mT/m.s
脉冲线圈
作用：激发人体产 生共振；采集MR信 号
质子密度加权像
长TR、短TE——质子密度加权像，图像特点：
组织的 H 越大，信号就越强； H 越小，信号 就越弱。
脑白质：65 % 脑灰质：75 % CSF： 97 %
常规SE序列的特点
最基本、最常用的脉冲序列。 得到标准T1 WI 、 T2 WI图像。 T1 WI观察解剖好。 T2 WI有利于观察病变，对出血较敏感。 伪影相对少（但由于成像时间长，病人易
180- 90-{180-Echo}n
180°脉冲反转脉冲结束后，无MXY的存在，MZ开 始恢复，等MZ过了0点后，在时刻 t=TI (Time of In version反转时间)，再施加一个 90°脉冲(此后的脉 冲方式同SE)，再施加180°脉冲，就可以得到回波信 号。IR序列的TR一般为1800～2500ms，而TI=400～60 0ms。

三、射频系统
射频系统由射频发生器、射频放大器、射 频线圈等构成。 射频线圈有发射线圈和接受线圈之分。发 射线圈发射射频脉冲（无线电波）激发人 体内质子发生共振；接受线圈是接受人体 发出的MR信号（也是无线电波）。
四、计数机系统
五、其他辅助设备：检查床、液氦及 水冷却系统、空调、图像存储和打印 机等设施。
双线征
3. 腹腔常见病变的MRI诊断
正常肝脏
T2WI 动脉期
T1WI
肝 右 叶 囊 肿
门脉期
T2WI
T1WI
DWI
肝 右 叶 海 绵 状 血 管 瘤
动脉期
门脉期
延迟期
T2WI
T1WI
DWI
动脉期
门脉期
肝
细
胞
延迟期
癌
T2WI 动脉期
T1WI 门脉期
DWI
乳
腺
癌
多
发
延迟期
肝 转
移
脂肪肝
肝硬化 脾大 腹水
胆道低位梗阻
胆总管结石
MRCP
T2WI DWI
T1WI
右
肾
下
极
透
明
冠状T2
细
胞
癌
动脉期
门脉期
延迟期
4. 盆腔常见病变的MRI诊断正正常 Nhomakorabea常
宫
子
颈
宫
子宫多发肌瘤
多 发 子 宫 肌 瘤
左 侧 卵 巢 囊 肿
子宫腺肌症
子宫内膜异位囊肿
子 宫 内 膜 癌
宫颈癌
正常前列腺
前列腺癌
直 肠 癌 伴 肠 外 侵 犯
同一种组织在不同状态\参数下显出来的不同特性（信号）变化

波谱成像（Spectroscopic Imaging）：通过分析组 织中的化学成分来提供分子层面的信息，有助于肿瘤 和代谢性疾病的诊断。
靶向成像（Targeted Imaging）：通过使用特异性 标记的分子探针，对特定分子或细胞进行成像，为个 性化医疗和精准诊断提供了可能。
04 磁共振成像应用
医学诊断
成本与普及
磁共振成像设备成本较高，限制了其 在基层医疗机构的普及。未来需要降 低设备成本，提高可及性。
磁敏感加权成像（Susceptibility Weighted Imaging, SWI）：利用组织磁敏感性 的差异进行成像，能够显示脑部微出血、铁沉积等病理变化。
分子成像技术
化学交换饱和转移成像（Chemical Exchange Saturation Transfer, CEST）：利用特定频率的射频 脉冲来检测组织中特定化学物质的变化，对肿瘤和炎 症等疾病的诊断具有潜在价值。
。
快速扫描技术
研究更快的扫描序列和算法，缩短 成像时间，提高检查效率，减轻患 者长时间处于扫描腔内的压力。
多模态成像融合
结合磁共振成像与其他影像技术（ 如CT、PET等），实现多模态成像 融合，提供更全面的医学影像信息 。
新应用活动和功能连接，深入 了解神经系统和认知科学领域。
磁共振成像的优势与局限性
高软组织分辨率
MRI对软组织结构有高分辨率，能够清晰显示脑、关节、肌 肉等组织的细微结构。
无骨伪影干扰
MRI不受骨骼的影响，能够清晰显示周围软组织的结构。
磁共振成像的优势与局限性
01
02
03
检查时间长
由于MRI需要采集大量数 据，检查时间相对较长。
金属植入物限制

磁场均匀性好;
冷头消耗;1 万/月
稳定性好.
维修,维护困难,需要
稳定的低温技术.
•按磁体的外形可分为
•开放式磁体 •封闭式磁体 •特殊外形磁体
•MR按主磁场的场强分类
–MRI图像信噪比与主磁场场强成正比
–低场: 小于0.5T –中场：0.5T－1.0T –高场: 1.0T－2.0T（1.0T、1.5T、2.0T） –超高场强：大于2.0T（3.0T、4.7T、7T）

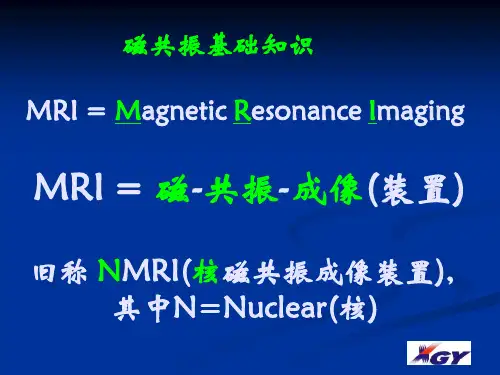

磁共振基础知识 MRI = Magnetic Resonance Imaging
MRI = 磁-共振-成像(装置)
旧称 NMRI(核磁共振成像装置), 其中N=Nuclear(核)
MRI的历史
➢ 1946年由美国斯坦福大学的Felix Bloch和哈 佛大学的Edward Purcell发现核磁共振现象， 为此获得1952年诺贝尔奖。
梯度线圈性能的提高 磁共振成像速度加快
没有梯度磁场的进步就 没有快速、超快速成像 技术
加快信号采集速度 提高图像的SNR
梯度、梯度磁场
梯度磁场的产生
Z轴方向梯度磁场的产 生
X、Y、Z轴上梯度磁场的产生
•梯度线圈性能指标
–梯度场强 25-60mT/m –切换率 120-200mT/m.s
OPER-0.35T
高斯（gauss, G）。 Gauss (1777-1855)
德国著名数学家，于1832年首次测量了地球的磁场。
1高斯为距离5安培电流的直导线1厘米处检测到的 磁场强度
5安培
1厘米
1高斯
地球的磁场强度分布图
特斯拉（Tesla,T）
Nikola Tesla (18571943), 奥地利电器 工程师，物理学家 ，旋转磁场原理及 其应用的先驱者之 一。
