文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!电石乙炔法生产聚乙烯醇的工艺流程1. 引言聚乙烯醇（PVA）是一种重要的合成树脂，具有优异的物理化学性质，在工业、医药、建筑等领域有着广泛的应用。
实验2-21 聚乙烯醇(PV A)的制备——聚醋酸乙烯(PV AC)的醇解一、 实验目的了解聚醋酸乙烯的醇解反应原理、特点及影响醇解程度的因素。
二、 实验原理在醋酸乙烯的溶液聚合实验中，我们已经说过，聚乙烯醇是不能直接用乙烯醇单体聚合而得。
工业上应用的聚乙烯醇是通过聚醋酸乙烯醇解(或水解)这个聚合物的化学反应而得到的。
由于醇解法制得的PV A 容易精制、纯度较高、产品性能较好，因而目前工业上多采用醇解法。
本实验采用以甲醇为醇解剂，NaOH 为催化剂的体系进行醇解反应。
为了使实验更适合教学需要，醇解条件比工业上要来的缓和。
PV AC 和NaOH-CH 3OH 溶液中的醇解反应，主要按下列反应进行在主反应中，NaOH 仅起催化剂的作用，但NaOH 还可以参加以下两个副反应：这两个副反应在含水量较大情况下，就会显著地进行。
它们消耗了大量的NaOH ，从而降低了对主反应的催化效能，使醇解反应进行不完全，影响PV A 的着色，降低了产品质量。
因而为了尽量避免这种副反应，对物料中的含水量应有严格的要求，一般控制在5%以下。
从反应方程式中可以看出，醇解反应实际上是甲醇与PVAC 进行的酯交换反应。
这种使高聚物结构发生改变的化学反应，在高分子化学中叫做高分子化学反应。
PV AC 的醇解反应(又称酯交换反应)的机理和低分子酯与醇之间的交换反应很相似。
在PV AC 醇解反应中，由于生成的PV A 不溶于甲醇中，所以呈紫状物析出。
用作纤维的PV A ，残留醋酸根含量控制在≤0.2%，(醇解度为99.8%)。
为了满足这个要求，就要选择合适的工艺条件，主要是：1.甲醇的用量甲醇的用量即PV AC 的浓度对醇解反应影响很大。
实践证明，其它条件不变时，醇解度随聚合物浓度的提高而降低，但若聚合物浓度太低，则溶剂用量大，溶剂的损失和回收工作量大，所以工业生[ CH 2-CH ]n + nCH 3OH OCOCH 3 NaOH[CH 2-CH ]n + nCH 3COOCH 3CH 3COOCH 3 + NaOH CH 3COONa + CH 3OH[CH 2-CH ]n + [CH 2-CH ]n + nCH 3COONa OCOCH 3 OHCH 3OH + NaOH CH 3-O Na + H 2O~~~CH 2-CH~~~ + CH 3ONaOCH 3~~~CH 2-CH~~~OCH 3-COCH 3O NaH 2O~~~CH 2-CH~~~ + CH 3COOCH 3 + Na + OHOH产上选择聚合物浓度为22%。

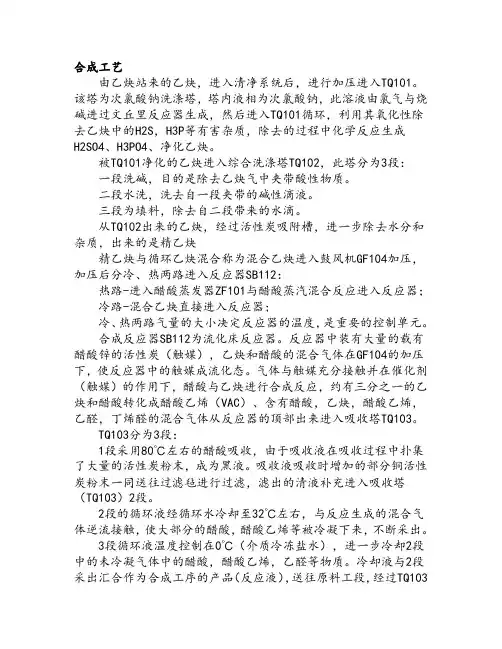

合成工艺由乙炔站来的乙炔，进入清净系统后，进行加压进入TQ101。
该塔为次氯酸钠洗涤塔，塔内液相为次氯酸钠，此溶液由氯气与烧碱进过文丘里反应器生成，然后进入TQ101循环，利用其氧化性除去乙炔中的H2S，H3P等有害杂质，除去的过程中化学反应生成H2SO4、H3PO4、净化乙炔。
被TQ101净化的乙炔进入综合洗涤塔TQ102，此塔分为3段：一段洗碱，目的是除去乙炔气中夹带酸性物质。
二段水洗，洗去自一段夹带的碱性滴液。
三段为填料，除去自二段带来的水滴。
从TQ102出来的乙炔，经过活性炭吸附槽，进一步除去水分和杂质，出来的是精乙炔精乙炔与循环乙炔混合称为混合乙炔进入鼓风机GF104加压，加压后分冷、热两路进入反应器SB112：热路-进入醋酸蒸发器ZF101与醋酸蒸汽混合反应进入反应器；冷路-混合乙炔直接进入反应器；冷、热两路气量的大小决定反应器的温度，是重要的控制单元。
合成反应器SB112为流化床反应器。
反应器中装有大量的载有醋酸锌的活性炭（触媒），乙炔和醋酸的混合气体在GF104的加压下，使反应器中的触媒成流化态。
气体与触媒充分接触并在催化剂（触媒）的作用下，醋酸与乙炔进行合成反应，约有三分之一的乙炔和醋酸转化成醋酸乙烯（VAC）、含有醋酸，乙炔，醋酸乙烯，乙醛，丁烯醛的混合气体从反应器的顶部出来进入吸收塔TQ103。
TQ103分为3段：1段采用80℃左右的醋酸吸收，由于吸收液在吸收过程中扑集了大量的活性炭粉末，成为黑液。
吸收液吸收时增加的部分铜活性炭粉末一同送往过滤毡进行过滤，滤出的清液补充进入吸收塔（TQ103）2段。
2段的循环液经循环水冷却至32℃左右，与反应生成的混合气体逆流接触，使大部分的醋酸，醋酸乙烯等被冷凝下来，不断采出。
3段循环液温度控制在0℃（介质冷冻盐水），进一步冷却2段中的未冷凝气体中的醋酸，醋酸乙烯，乙醛等物质。
冷却液与2段采出汇合作为合成工序的产品（反应液），送往原料工段，经过TQ103第3段吸收后，未凝的气体成为循环乙炔，自塔顶采出，一部分同精乙炔混合继续参加反应，另一部分被送到小回收系统，再回收。
