公路测量曲线和竖曲线要素计算方法

曲线道路坐标计算§1 曲线要素计算缓和曲线是在不改变直线段方向和保持圆曲线半径不变的条件下，插入到直线段和圆曲线之间的。

其曲率半径ρ从直线的曲率半径∞（无穷大）逐渐变化到圆曲线的半径R ，在缓和曲线上任意一点的曲率半径ρ与缓和曲线的长度l 成反比，以公式表示为：l1∝ρ 或 C l =⋅ρ（C 为常数，称曲线半径变更率）。

当o l l =时，R =ρ，应有o l R l C ⋅=⋅=ρ以上几式是缓和曲线必要的前提条件。

在实际应用中，可采取符合这一前提条件的曲线作为缓和曲线。

常用的有辐射螺旋线及三次抛物线，我国采用辐射螺旋线。

为了在圆曲线与直线之间加入一段缓和曲线o l ，原来的圆曲线需要在垂直于其切线的方向移动一段距离p ，因而圆心就由'O 移到O ，而原来的半径R 保持不变，如图。

由图中可看出，缓和曲线约有一半的长度是靠近原来的直线部分，而另一半是靠近原来的圆曲线部分，原来圆曲线的两端其圆心角o β相对应的那部分圆弧，现在由缓和曲线所代替，因而圆曲线只剩下缓圆点(HY )到圆缓点(YH )这段长度即y l 。

o β为缓和曲线的切线角，即缓圆点或圆缓点切线与直缓点或缓直点切线的交角，亦即圆曲线HY→YH 两端各延长2ol 部分所对应的圆心角。

γ为缓和曲线总偏角，即从直缓点(ZH )测设缓圆点(HY )或从缓直点(HZ )测设圆缓点(YH )的偏角。

q 为切线增量(切垂距)，即ZH (或HZ )到从圆心O 向ZH (或HZ )的切线作垂线垂足的距离。

p 为圆曲线内移值，即垂线(从圆心O 向ZH (或HZ )的切线作垂线)长与圆曲线半径R 之差。

§1.1 不等长缓和曲线要素计算：在铁路曲线测设中，线路曲线一般是由相等的两条缓和曲线中间加一个圆曲线构成，有时还会出现由两个不等长的缓和曲线中间加一个圆曲线构成的特殊情况，如图：缓和曲线长分别为1o l 、2o l ， 切线长分别为1T 、2T ，曲线偏角(线路转角)为α，圆曲线半径为R ，圆曲线长为y l ，曲线长为L ，外矢距为E ，切曲差为J ，(缓和曲线后)圆曲线内移值分别为1p 、2p ，(缓和曲线)切线增量分别为1q 、2q ，缓和曲线偏角分别为1o β、2o β ， 回旋线参数分别为121o Rl A =、222o Rl A =各曲线要素计算公式如下：231112402R ll q o o -=232222402Rll q o o -=341211268824R lR l p o o -=342222268824RlR l p o o -=ααsin )(2)(12111p p tgp R q T -+++=ααsin )(2)(21222p p tgp R q T -+++=Rl R l o o o ππβ111901802=⋅=Rl R l o o o ππβ222901802=⋅=︒--++=180)(2121Rl l L o o o o πββα从以上公式可以看出，当21o o l l =时，就是等长(对称)缓和曲线的情况。

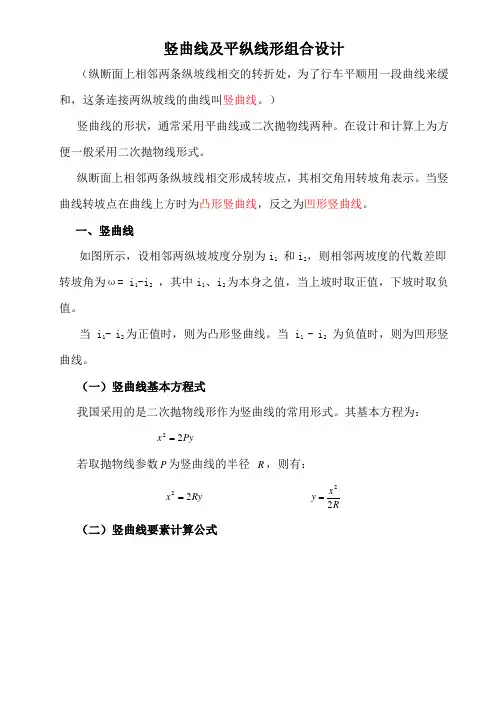

竖曲线及平纵线形组合设计（纵断面上相邻两条纵坡线相交的转折处，为了行车平顺用一段曲线来缓和，这条连接两纵坡线的曲线叫竖曲线。

）竖曲线的形状，通常采用平曲线或二次抛物线两种。

在设计和计算上为方便一般采用二次抛物线形式。

纵断面上相邻两条纵坡线相交形成转坡点，其相交角用转坡角表示。

当竖曲线转坡点在曲线上方时为凸形竖曲线，反之为凹形竖曲线。

一、竖曲线如图所示，设相邻两纵坡坡度分别为i 1 和i 2，则相邻两坡度的代数差即转坡角为ω= i 1-i 2 ，其中i 1、i 2为本身之值，当上坡时取正值，下坡时取负值。

当 i 1- i 2为正值时，则为凸形竖曲线。

当 i 1 - i 2 为负值时，则为凹形竖曲线。

（一）竖曲线基本方程式我国采用的是二次抛物线形作为竖曲线的常用形式。

其基本方程为：Py x 22=若取抛物线参数P 为竖曲线的半径 R ，则有：Ry x 22= R x y 22= （二）竖曲线要素计算公式竖曲线计算图示1、切线上任意点与竖曲线间的竖距h 通过推导可得：==PQ h )()(2112li y l x R y y A A q p ---=-Rl 22= 2、竖曲线曲线长： L = R ω3、竖曲线切线长： T= T A =T B ≈ L/2 =2ωR 4、竖曲线的外距： E =RT 22⑤竖曲线上任意点至相应切线的距离：Rx y 22= 式中：x —为竖曲任意点至竖曲线起点（终点）的距离, m ；R —为竖曲线的半径，m 。

二、竖曲线的最小半径(一)竖曲线最小半径的确定1.凸形竖曲线极限最小半径确定考虑因素（1）缓和冲击汽车行驶在竖曲线上时，产生径向离心力，使汽车在凸形竖曲线上重量减小，所以确定竖曲线半径时，对离心力要加以控制。

（2）经行时间不宜过短当竖曲线两端直线坡段的坡度差很小时，即使竖曲线半径较大，竖曲线长度也有可能较短，此时汽车在竖曲线段倏忽而过，冲击增大，乘客不适；从视觉上考虑也会感到线形突然转折。

竖曲线计算竖曲线定义：纵断面上两个坡段的转折处，为了便于行车用一段曲线缓和，这条连接两个纵坡线的曲线称为竖曲线。

竖曲线作用：1)以平缓曲线取代折线可消除汽车在变坡点处冲击，2)确保道路纵向行车视距；3)将竖曲线与平曲线恰当地组合，有利于路面排水和改善行车的视线诱导以及舒适感。

变坡点：在道路纵断面上两个相邻纵坡线的交点。

竖曲线分类：竖曲线常采用圆曲线，可以分为凸形和凹形两种。

凹凸竖曲线判断：如上图，当前坡段坡度大于后坡段坡度时为凸型曲线；当前坡段坡度小于后坡段坡度时为凹曲线；坡度：通常把坡面的垂直高度h和水平宽度l的比叫做坡度。

（注：判断是凹凸竖曲线时，坡度含正负号，例如，前坡段坡度为－2.3%，后坡段坡度为－1.4%，因为－2.3%<－1.4%，故此竖曲线为凹形竖曲线，我们习惯把上坡段用“＋”表示，下坡段用“－”表示）道路纵断面线形常采用直线、竖曲线两种线形，二者是纵断面线形的基本要素。

竖曲线技术指标主要有竖曲线半径和竖曲线长度。

凸形的竖曲线的视距条件较差，应选择适当的半径以保证安全行车的需要。

凹形的竖曲线，视距一般能得到保证，但由于在离心力作用下汽车要产生增重，因此应选择适当的半径来控制离心力不要过大，以保证行车的平顺和舒适。

竖曲线基本要素：竖曲线长:L 切线长：T 外距：E半径：R竖曲线起终点桩号计算：竖曲线起点桩号：变坡点桩号－T竖曲线终点桩号：变坡点桩号＋T如右图所示，两个相邻的纵坡为i1和i2,竖曲线半径为R,则测设元素为：曲线长L=R ×α由于竖曲线的转角α很小，故可以认为：α=i1-i2；所以L=R （i1-i2）切线长T=Rtan 2α 因为α很小，tan2α=2α；所以可以推出： T=R ·2α=2L =21R （i1-i2） 又因为α很小，可以认为：ＤＦ=Ｅ；ＡＦ=Ｔ根据三角形ＡＣＯ与三角形ＡＣＦ相似，根据相似三角形“边角边”定理得出：Ｒ：Ｔ=Ｔ：２Ｅ； 于是如上图外距Ｅ＝RT 22, 同理可导出竖曲线上任意一点Ｐ距切线纵距的计算公式：y ＝Rx 22式中：x —竖曲线上任意一点P 到竖曲线起点或终点的水平距离Y —值在凹形竖曲线中为正号，在凸形竖曲线中为负号。

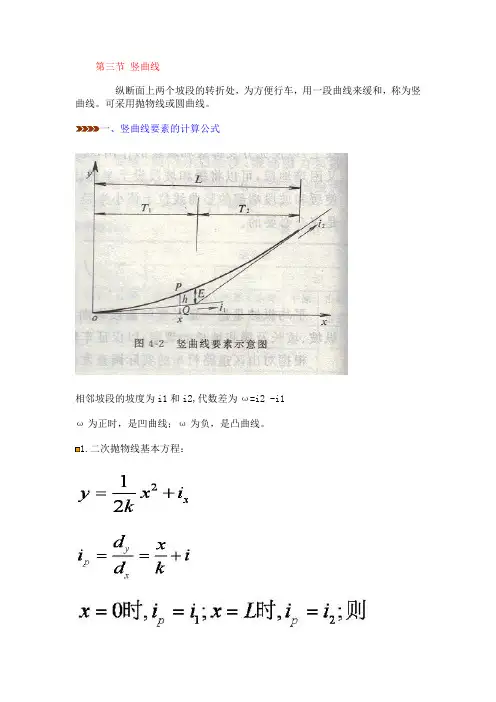

第三节竖曲线纵断面上两个坡段的转折处，为方便行车，用一段曲线来缓和，称为竖曲线。

可采用抛物线或圆曲线。

一、竖曲线要素的计算公式相邻坡段的坡度为i1和i2,代数差为ω=i2 -i1ω为正时，是凹曲线；ω为负，是凸曲线。

1.二次抛物线基本方程：或ω：坡度差（%）；L：竖曲线长度；R：竖曲线半径2.竖曲线诸要素计算公式竖曲线长度或竖曲线半径R: （前提：ω很小）L=Rω竖曲线切线长：T=L/2=Rω/2竖曲线上任一点竖距h：竖曲线外距：二、竖曲线最小半径（三个因素）1.缓和冲击对离心加速度加以控制。

ν(m/s)根据经验，a=0.5~0.7m/s2比较合适。

我国取a=0.278,则Rmin=V2/3.6 或Lmin=V2ω/3.62.行驶时间不过短 3s的行程Lmin=V.t/3.6=V/1.23.满足视距的要求分别对凸凹曲线计算。

(一)凸形竖曲线最小半径和最小长度按视距满足要求计算1.当L<ST时，Lmin = 2ST - 4/ω2.当L≥ST时，ST为停车视距。

以上两个公式，第二个公式计算值大，作为有效控制。

按缓和冲击、时间行程和视距要求（视距为最不利情况）计算各行车速度时的最小半径和最小长度，见表4-13。

表中：（1）一般最小半径为极限最小半径的1.5~2倍；（2）竖曲线最小长度为3s行程的长度。

（二）凹曲线最小半径和长度1.夜间行车前灯照射距离要求：1）L<ST2) L≥STL<ST Lmin = 2ST - 26.92/ω (4-14)L≥STω /26.92 (4-15)3s时间行程为有效控制。

例：设ω＝2%=0.02;则L＝ωＲ竖曲线最小长度Ｌ＝Ｖ/1.2速度Ｖ=120km/h V=40km/h 一般最小半径Ｒ凸17000 700一般最小半径Ｒ凹6000 700 L凸340 14Ｌ凹120 14 例题4-3ω=-0.09 凸形；L=Rω=2000*0.09=180mT=L/2=90mE=T2/2R=2.03m起点桩号＝k5+030 - T =K4+940起始高程＝427.68 - 5%*90=423.18m桩号k5+000处：x1=k5+000-k4+940=60m切线高程＝423.18+60*0.05=426.18m h1=x21/2R=602/2*2000=0.90m设计高程＝426.18 - 0.90=425.28m 桩号k5+100处：x２=k5+100-k4+940=160m切线高程＝423.18+160*0.05=431.18m h2=x22/2R=1602/2*2000=6.40m设计高程＝431.18 - 6.40=424.78m。
