无线电梯三方（五方）对讲系统 GSM 产品说明书一、无线（GSM）三（五）方对讲系统产品概述：无线电梯对讲呼叫系统产品是我公司推出的新一款无线产品，机房用无线GSM分机与管理中心通话，无需布线减少日常试用的维护成本，为管理中心提供了一个全面对讲呼叫的解决方案；11采用了先进的微芯片技术，特别根据用户使用习惯进行优化设计，我们相信这个易于使用的无线对讲系统将给你带来方便稳定可靠的通讯二、无线（GSM）三（五）方对讲系统功能介绍产品无须布线即可连接多台电梯使其轻松实现对外通话。

从电梯到值班室无线通讯，电梯井道内可用电梯随缆的两根备用线。

1. 通话：当电梯使用过程中发生故障停机或停电困人等意外情况时电梯乘客可轻按右边“电话”键向值班室发出信号。

2. 特点：可存储4组号码，当值班室无人值守时，则可向另外电话号码或指定手机发出求救信号，确保与外界保持持续通讯。

3. 优势：一键式呼叫、方便快捷，能有效解决监控中心、机房、轿厢、轿顶、坑底五方对讲通话。

无线布线大量节约了昂贵的线路成本；无线布线大量节约了线路铺设高额的施工成本；大量节约了由于线路故障、老化等因素带来的维护成本；完全杜绝了由于铺设线路而带来的对楼宇及道路的破坏；监控中心位置可以根据需要任意调整，无需任何线路调整；整个系统施工极为简单、施工周期短、见效快。

4. 网络：采用GSM网络，移动联通都可以，信号强，无干扰，没有距离限制，可实现千里之外也能通话，可连接无限量电梯数量，既可以几个小区合并一个值班室，减少人力和物力成本。

四、无线（GSM）三（五）方对讲系统布线图三方通话示意图五方通话示意图五、无线（GSM）三（五）方对讲系统接线示意图六、无线三（五）方对讲系统安装前准备1. 按照装箱单逐一检查设备外观，组件，配件是否齐全完好，与装箱是否相符。

2. 用户根据自己的电梯情况先制定一个表格，注明每台电梯配的GSM卡号，在产品安装无线分机之前最好在监控室统一测试一次，熟悉产品的操作和用法。

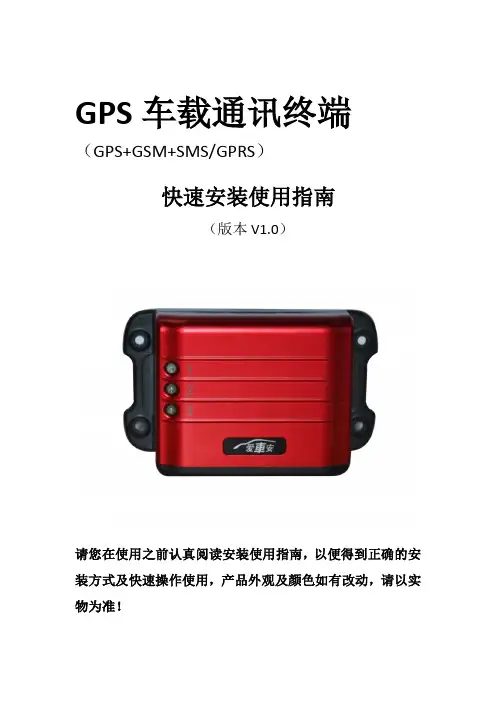

GPS车载通讯终端（GPS+GSM+SMS/GPRS）快速安装使用指南（版本V1.0）请您在使用之前认真阅读安装使用指南，以便得到正确的安装方式及快速操作使用，产品外观及颜色如有改动，请以实物为准！一、产品配件图请检查包装盒内配件是否齐全，产品配件以实物为准二、产品功能●GSM 850/900/1800/1900 四频系统全球通用；●超宽电压输入范围：5 ～ 50vDC；●GPS连续定位，GPRS定时上报；●支持SMS查询位置信息；●ACC点火信号检测，车辆状态提示；●可外接断油继电器，实现远程控制车辆；●低功耗控制功能，延长蓄电池供电时的使用时间；●内置备用电池，实现非法剪线报警。

1、红色LED－GSM状态指示2、蓝色LED－GPRS状态指示3、绿色LED－GPS状态指示▲在开机5分钟后3个指示灯自动熄灭，当有电话拨入时，指示灯亮起工作5分钟后熄灭。

三、技术参数1、GSM频段：850/900/1800/1900 MHz2、GPRS：Class12，TCP/IP3、电压范围：5～50vDC4、工作电流：行车工作25mA@12vDC车辆熄火6mA@12vDC5、GPS定位时间：冷启动-38s(Open sky)暖启动-32s；AGPS 启动< 15 s (Default 配置)热启动-2s(Open sky)6、GPS定位精度：10m(2D RM)7、工作环境温度：-20℃～+80℃8、工作环境湿度：20%～80%RH9、外观尺寸：47.8(L)x74.8(W)x17.4(H)mm10、重量：46g四、安装说明4.1 安装前的准备工作4.1.1打开包装盒，检查设备型号是否正确，配件是否齐全，否则请联络你的经销商；4.1.2 SIM卡选择，终端需要插入一张GSM SIM卡，SIM卡的选择请参考经销商的意见；4.1.3 SIM卡的安装，在终端的右上角有SIM卡槽，打开终端的盖子，将SIM卡金属面朝下SIM卡缺口端插入到SIM卡插槽中（注意SIM卡不要装反），插到位以后可以听到卡嗒声音，否则需要调整SIM正反面方向再重新插入；装好后盖回盖子。

收发天线隔离度？在安装天线时, 一般要求天线的水平隔离度约为 5 λ至10 λ, 垂直隔离度约为 1 λ。

GSM系统中天线隔离度为避免交调干扰，GSM基站的收、发信机必须有一定的隔离，Tx-Rx：30dB；Tx-Tx：30dB。

这同样适用于GSM900和GSM1800共站址的系统。

天线隔离度取决于天线辐射方向图和空间距离及增益，通常不考虑电压驻波比引入的衰减。

其计算如下：垂直排列布置时，Lv=28+40lg(k/ ) (dB)水平排列布置时，Lv=22+20lg(d/ )-(G1+G2)-(S1+S2) (dB)其中，Lv为隔离度要求，λ为载波的波长k为垂直隔离距离，d为水平隔离距离，G1、G2 分别为发射天线和接收天线在最大辐射方向上的增益（dBi），S1 、S2 分别为发射天线和接收天线在90°方向上的副（dBp，相对于主波束，取负值）。

通常65°扇形波束天S约为-18dBp，90°扇形波束天线约为-9dBp，120°扇形波束S约为-7dBp，这可以根据具体的天线方向图来确定。

采用全向天线时，S为0。

GSM900和GSM1800两系统天线支架应满足以下要求：定向天线同一系统内，同扇区两天线水平隔离间距≥4m；不同扇区两天线水平间距≥0.5m；两系统间，同扇区两天线同方向时，天线水平隔离间距≥1m；天线垂直隔离间距≥0.5 米；天线底部距楼顶围墙≥0.5米；天线下沿和天线面向方向上楼顶的连线与水平方向的夹角>150；全向天线天线水平间距≥10米或天线垂直间距≥0.5米；天线下沿距楼顶围墙≥0.5米●水平隔离度Lh是收发信天线在水平间隔距离上产生的空间损耗，表示公式如下:Lh=22.0+20lg(d/λ)-(Gt+Gr)+(Dt+Dr)其中:22.0为传播常数;d为收发天线水平间隔(m);λ为天线工作波长(m);Gt、Gr分别为发射和接收天线的增益(dB);Dt、Dr分别为发射和接收天线的水平方向性函数造成的损耗,具体数值可以在天线方向图中查得，当收发天线夹角为180°时，方向性损耗即为天线的前后比。

铁路GSM-R数字移动通信工程施工技术指南3、铁塔与天馈线3.1一般规定3.1.1铁塔施工包括铁塔基础与铁塔安装两部分。

3.1.2铁塔基础施工前应根据设计文件和铁路公里标进行复测，复测应包括：铁塔设置位置是否合理，确认铁塔现场周围施工环境。

3.1.3铁塔基础施工属于隐蔽工程，每道工序施工隐蔽前施工单位均应通知监理单位进行验收，并形成验收记录。

3.1.4铁塔及天馈线安装过程中必须有完善的登高作业安全防范措施，登高作业人员必须持有效证件上岗。

3.2铁塔基础3.2.1铁塔基础施工前应进行放线定位，确认现场周围及地下设施情况；3.2.2铁塔基础开挖过程中发现地线管线应采取下列措施：1 移开有关管线；2 用陶瓷管等将管线便于抽动的保护起来；3.2.3铁塔基础施工应符合下列要求：1 基础应建在坚实的地基上，不得建在浮土、垃圾土、流质土和常受水冲刷的地方；2 基坑开挖到设计深度后必须核对地质资料并进行地基承载力试验以确认是否符合设计要求；3 基础浇灌前应埋设好避雷针地线，防雷接地电阻应小于10Ω；4 根据铁塔塔靴固定螺栓孔的相互尺寸制作模板一付，将地脚螺栓用模板固定后，浇灌在基础里；5 铁塔基础钢筋规格及绑扎方式应符合设计文件要求，钢筋使用前必须到相关检验部门做钢筋拉力试验；6 铁塔基础混凝土配比应符合铁塔基础设计规定的混凝土强度等级；7 混凝土每一次浇灌必须提取混凝土试块并进行试验；3.3铁塔安装3.3.1铁塔塔高、平台位置及方向、天线加挂支柱高度及方位以及爬梯的设置方式应符合设计规定，并在施工中符合下列要求：1 铁塔相互连接的主材及其连接板在铁塔安装前应进行试装；2 每一个结构单元安装完毕应及时进行校正和固定；3 铁塔塔体6米以下应采用防盗螺栓，螺栓穿入方向应一致，螺母拧紧后，螺栓外露丝扣不应小于两扣；4 铁塔全部安装完毕，应用经纬仪检查铁塔垂直度，其垂直度即整塔的倾斜不得大于全塔垂高的1/1000；5 铁塔防雷装置应符合设计要求，避雷针宜单独设置接地引下线；6 铁塔主材及连接件均应镀锌或涂漆，其质量应符合相关文件要求；3.3.2屋顶天线安装应符合下列要求：1 固定安装屋顶支架底盘时不应破坏房顶原有防水层；2 固定钢丝绳拉线时，应在侧墙上预埋M12X160的螺栓，埋深为120mm，并用C13混凝土填充；3 房顶支架应设置避雷针并用引接线连至楼房的防雷地；4 引入天馈线时，应设置房顶走线支架，在房檐易摩擦部位，应将天馈线在房檐上下部位固定并缠绕3～5层自粘带以防磨损。
