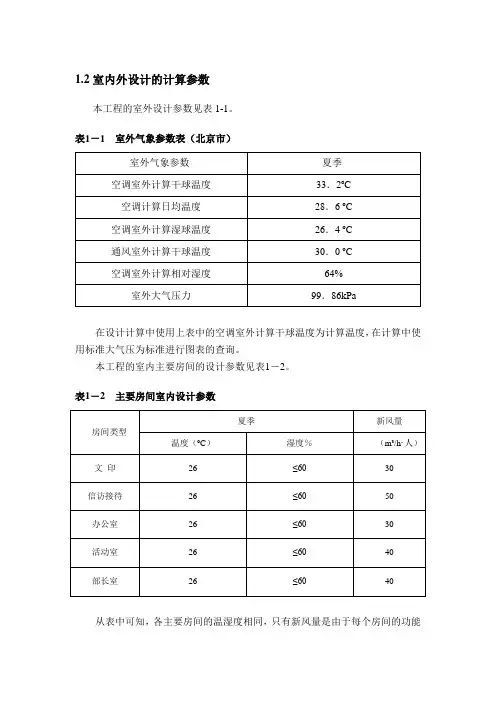

1.2室内外设计的计算参数本工程的室外设计参数见表1-1。

表1－1 室外气象参数表（北京市）在设计计算中使用上表中的空调室外计算干球温度为计算温度，在计算中使用标准大气压为标准进行图表的查询。

本工程的室内主要房间的设计参数见表1－2。

表1－2 主要房间室内设计参数从表中可知，各主要房间的温湿度相同，只有新风量是由于每个房间的功能不同而不同。

2.1冷负荷计算2.1.1首层文印（132室）2.1.1.1西外墙瞬变传热引起的冷负荷外墙和屋顶瞬变传热形成的逐时冷负荷可按照下列公式计算：LQ1=F·K·（t l,n－t n）（W）（式2-1）式中：F——外墙和屋顶的计算面积，（㎡）；K——外墙和屋顶的传热系数，（W/ ㎡·K），可由《中央空调设计实训教程》的表1–6（a）或表1–6（b）查到；t n——室内设计温度，（℃）；t l,n——外墙和屋顶的冷负荷计算温度的逐时值，（℃），可由《中央空调设计实训教程》的表1–7（a）～表1–7（g）查到。

其中：根据建筑图计算外墙面积F：F=9.9×3.5－1.8×2×3=23.85（㎡）；查《中央空调设计实训教程》表1–6（a）得此外墙为Ⅱ型，其传热系数K=1.19（W/ ㎡·K）；查《中央空调设计实训教程》表1–7（b）得此外墙冷负荷计算温度的逐时值t l,n。

据此计算，可得到西外墙瞬变传热形成的逐时冷负荷，将查得的结果和计算的结果综合列入下表2-1中。

表2-1南外墙瞬变传热冷负荷表由上表可知，南外墙的最大冷负荷为244.1 W，出现在8:00。

2.1.1.2南外窗瞬变传热引起的冷负荷玻璃窗瞬变传热形成的逐时冷负荷按照下面的公式计算：LQ2=F·K·（t l－t n）（W）（式2-2）式中：F——外玻璃窗面积，（㎡）K——玻璃窗的传热系数，（W/ ㎡·K）,可根据室内、外表面换热系数由《中央空调设计实训教程》表1–11（a）或表1–11（b）查得，表1–11（a）及表1–11（b）中的数值，应根据窗框的结构形式，按表1–12加以修正；t n——室内设计温度，（℃）；t l——玻璃窗的冷负荷温度的逐时值，（℃）,可由《中央空调设计实训教程》表1–13查到。

谢谢！
空调负荷计算与送风量.
11、获得的成功越大，就越令人高兴 。野心 是使人 勤奋的 原因， 节制使 人枯萎 。 12、不问收获，只问耕耘。如同种树 ，先有 根茎， 再有枝 叶，尔 后花实 ，好好 劳动， 不要想 太多， 那样只 会使人 胆孝懒 惰，因 为不实 践，甚 至不接 触社会 ，难道 你是野 人。(名 言网) 13、不怕，不悔(虽然只有四个字，但 常看常 新。 14、我在心里默默地为每一个人祝福 。我爱 自己， 我用清 洁与节 制来珍 惜我的 身体， 我用智 慧和知 识充实 我的头 脑。 15、这世上的一切都借希望而完成。 农夫不 会播下 一粒玉 米，如 果他不 曾希望 它长成 种籽； 单身汉 不会娶 妻，如 果他不 曾希望 有小孩 ；商人 或手艺 人不会 工作， 如果他 不曾希 望因此 而有收 益。-- 马钉路 德。
61、奢侈是舒适的，否则就不是奢侈 。——CocoCha nel 62、少而好学，如日出之阳；壮而好学 ，如日 中之光 ；志而 好学，夺志也。 ——孔 丘 64、人生就是学校。在那里，与其说好 的教师 是幸福 ，不如 说好的 教师是 不幸。 ——海 贝尔 65、接受挑战，就可以享受胜利的喜悦 。——杰纳勒 尔·乔治·S·巴顿

4、冷负荷的计算先计算出每个房间的面积，房间冷负荷计算方法采用估算值。

根据国内部分建筑空调冷负荷概算指标，取为140W/m 2.冷负荷=估算指标X 空调房间面积Q A =140X ( 4 X 3.2) Q B =140X （4 X 3.2) Q C =140X （4 X 5.78) Q A =1792kg/s Q B =1792kg/s Q C =3236.8kg/sQ D =140X ( 2.8 X 3.875) Q E =140X （6 X 3.875) Q F =140X （5.83 X 3.875) Q D =1519kg/s Q E =3255kg/s Q F =3164kg/s5、湿负荷计算湿负荷是指空提案房间的湿源向室内的散湿量，所以这里的湿负荷定为零。

6、空气调节送、回风量计算空气调节系统一般由空气处理设备和空气输送管道以及空气分配装置组成，根据需要，它能组成许多不同形式的要求。

本建筑为办公楼，各房间均为小空间结构，要求各房间能独立进行调控，因此宜采用风机盘管加新风系统。

G=Q/(i n - i 0)Q--------空调房间的冷负荷（W )W-------空调房间湿负荷 (kg/s)G--------空调房间送风量 (kg/s) i n ----排出空调房间空气的焓 (KJ/kg)i0----送出空调房间空气的焓 (KJ/kg) 房间设计送风温差为8℃及查表得到i n=55.5 i0=47G A=1792/8.5 G B=1792/8.5 G C=3236.8/8.5 G A=210.82kg/s G B=1792kg/s G C=380.8kg/sG D=1519/8.5 G E= 3255/8.5 G F=3164/8.5 G D=178.7kg/s G E =328.94kg/s G F=372.24kg/s由检验得，每个房间的送风量都小于5，所以数据不成立。

送风量=房间的体积X换气次数由上式可知：G A=268.8kg/s G B=268.8kg/s G C=485.52kg/sG D=227.85kg/s G E =488.25kg/s G F=474.6kg/s新风量=送风量X 10%注：本建筑为办公楼，查资料得：办公室高级无烟区，每人最小新风量30~50，取32(m3 /h).由上式可知：G A=32kg/s G B=32kg/s G C=48.56kg/sG D=32kg/s G E =48.83kg/s G F=47.46kg/s。

中央空调冷负荷计算2008-10-27 21:02冷负荷构成及计算原理4.1.1 围护结构瞬变传热形成冷负荷的计算方法具体计算见附录11）外墙和屋面瞬变传热引起的冷负荷在日射和室外气温综合作用下，外墙和屋面瞬变传热引起的逐时冷负荷可按下式计算：LQ1=F•K•(tl n - tn) W （4.1）式中：LQ1——外墙和屋面瞬变传热引起的逐时冷负荷,W；F——外墙和屋面的面积，㎡；K——外墙和屋面的传热系数，W/(㎡•℃),可根据外墙和屋面的不同构造，表1－6（a）或表1－6（b）[1]中查取；tn——室内计算温度，℃；tl n——外墙和屋面冷负荷计算温度的逐时值，℃，根据外墙和屋面的不同类型分别在表1－7（a）～表1－7（g）[1]中查取必须指出：(4.1)式中的各围护结构的冷负荷温度值都是以北京地区气象参数为依据计算出来的，因此对不同地区和不同情况应按下式进行修正：t'l n =( tl n + td) •ka•kp ℃（4.2）式中: td——地区修正系数，℃，见表1－8（a）及表1－8（b）[1]；ka——不同外表面换热系数修正系数，见表1-9[1]；kp——不同外表面的颜色系数修正系数，见表1-10[1]；2）内墙,楼板等室内传热维护结构形成的瞬时冷负荷当空调房间的温度与相邻非空调房间的温度大于3℃时,要考虑由内维护结构的温差传热对空调房间形成的瞬时冷负荷,可按如下传热公式计算：LQ2=F•K•(tl s - tn) W （4.3）式中：F——内维护结构的传热面积，m²；K——内维护结构的传热系数，W /( m²•k) ；tn ——夏季空调房间室内设计温度，℃；tl s ——相邻非空调房间的平均计算温度，℃。

t'l s按下式计算t'l s = t + tl s ℃（4.4）式中：t ——夏季空调房间室外计算日平均温度，℃；tl s ——相邻非空调房间的平均计算温度与夏季空调房间室外计算日平均温度的差值,当相邻散热量很少(如走廊)时, tl s 取3 ℃,；当相邻散热量在23～116 W /m2时, tl s取5 ℃。
