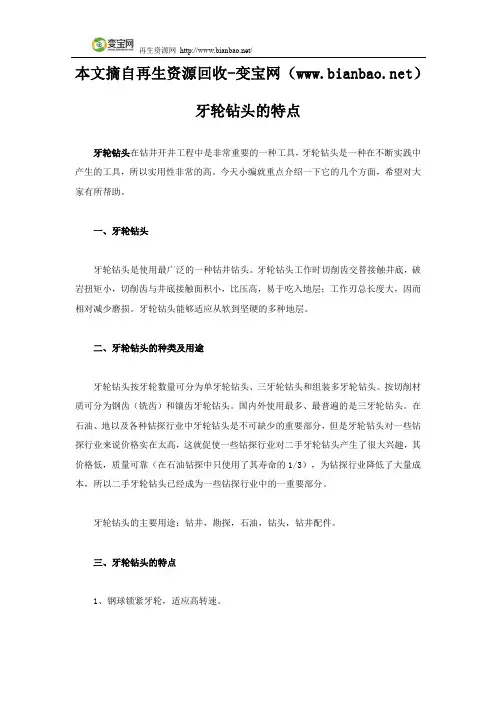

本文摘自再生资源回收-变宝网（）牙轮钻头的特点牙轮钻头在钻井开井工程中是非常重要的一种工具，牙轮钻头是一种在不断实践中产生的工具，所以实用性非常的高。
今天小编就重点介绍一下它的几个方面，希望对大家有所帮助。
一、牙轮钻头牙轮钻头是使用最广泛的一种钻井钻头。
牙轮钻头工作时切削齿交替接触井底，破岩扭矩小，切削齿与井底接触面积小，比压高，易于吃入地层；工作刃总长度大，因而相对减少磨损。
牙轮钻头能够适应从软到坚硬的多种地层。

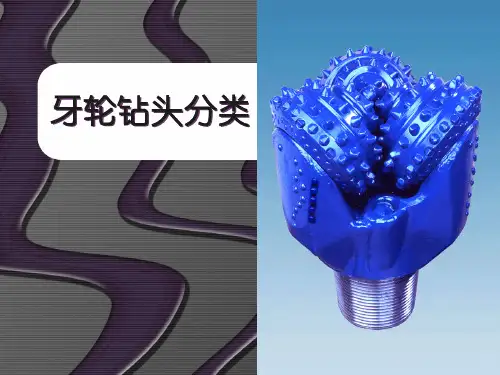

二、牙轮钻头的种类及用途牙轮钻头按牙轮数量可分为单牙轮钻头、三牙轮钻头和组装多牙轮钻头。
按切削材质可分为钢齿（铣齿）和镶齿牙轮钻头。
国内外使用最多、最普遍的是三牙轮钻头。
在石油、地以及各种钻探行业中牙轮钻头是不可缺少的重要部分，但是牙轮钻头对一些钻探行业来说价格实在太高，这就促使一些钻探行业对二手牙轮钻头产生了很大兴趣，其价格低，质量可靠（在石油钻探中只使用了其寿命的1/3），为钻探行业降低了大量成本，所以二手牙轮钻头已经成为一些钻探行业中的一重要部分。
牙轮钻头的主要用途：钻井，勘探，石油，钻头，钻井配件。
三、牙轮钻头的特点1、钢球锁紧牙轮，适应高转速。
2、采用可耐250°C高温、抗磨损的新型润滑脂。
3、采用可限制压差并防止钻井液进入润滑系统的全橡胶储油囊，为轴承系统提供了良好的润滑保证。
4、采用高精度的金属密封。
金属密封由一副精心设计加工的金属密封环作为轴承轴向动密封，两个高弹性的橡胶供能圈分别位于牙掌和牙轮密封区域内作为静密封，优化的密封压缩量确保了两个金属环密封表面始终保持良好接触。
5、镶齿钻头采用高强度高韧性硬质合金齿，优化设计的齿排数、齿数、露齿高度和独特的合金齿外形，充分发挥了镶齿钻头高耐磨性和优异的切削能力。
钢齿钻头齿面敷焊新型耐磨材料，在保持钢齿钻头高机械钻速的同时，提高了钻头切削齿寿命。
6、采用浮动轴承结构，浮动元件由高强度、高弹性、高耐温性、高耐磨性特点的新材料制成，表面经固体润滑剂处理。

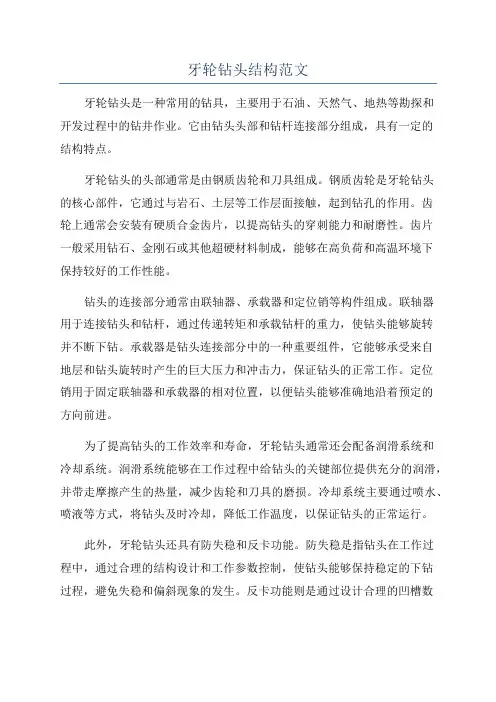

牙轮钻头结构范文牙轮钻头是一种常用的钻具，主要用于石油、天然气、地热等勘探和开发过程中的钻井作业。
它由钻头头部和钻杆连接部分组成，具有一定的结构特点。
牙轮钻头的头部通常是由钢质齿轮和刀具组成。
钢质齿轮是牙轮钻头的核心部件，它通过与岩石、土层等工作层面接触，起到钻孔的作用。
齿轮上通常会安装有硬质合金齿片，以提高钻头的穿刺能力和耐磨性。
齿片一般采用钻石、金刚石或其他超硬材料制成，能够在高负荷和高温环境下保持较好的工作性能。
钻头的连接部分通常由联轴器、承载器和定位销等构件组成。
联轴器用于连接钻头和钻杆，通过传递转矩和承载钻杆的重力，使钻头能够旋转并不断下钻。
承载器是钻头连接部分中的一种重要组件，它能够承受来自地层和钻头旋转时产生的巨大压力和冲击力，保证钻头的正常工作。
定位销用于固定联轴器和承载器的相对位置，以便钻头能够准确地沿着预定的方向前进。
为了提高钻头的工作效率和寿命，牙轮钻头通常还会配备润滑系统和冷却系统。
润滑系统能够在工作过程中给钻头的关键部位提供充分的润滑，并带走摩擦产生的热量，减少齿轮和刀具的磨损。
冷却系统主要通过喷水、喷液等方式，将钻头及时冷却，降低工作温度，以保证钻头的正常运行。
此外，牙轮钻头还具有防失稳和反卡功能。
防失稳是指钻头在工作过程中，通过合理的结构设计和工作参数控制，使钻头能够保持稳定的下钻过程，避免失稳和偏斜现象的发生。
反卡功能则是通过设计合理的凹槽数量和位置，在遇到障碍物或工作层面发生卡钻情况时，能够实现钻头的自动反转，以解除卡钻状态。
总之，牙轮钻头的结构是经过精心设计和优化的，以适应不同的地质环境和钻井作业要求。
通过合理的结构设计和配备相应的功能部件，牙轮钻头能够有效地提高钻井作业的效率和质量，为油气开发和勘探提供有力的技术支持。

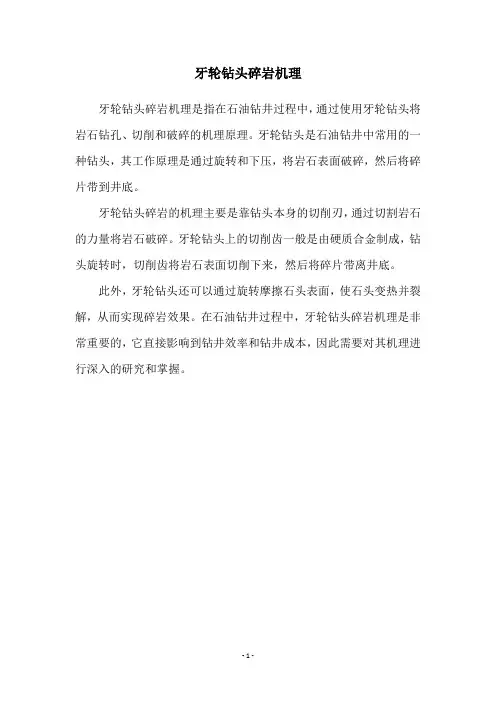

牙轮钻头碎岩机理
牙轮钻头碎岩机理是指在石油钻井过程中，通过使用牙轮钻头将岩石钻孔、切削和破碎的机理原理。
牙轮钻头是石油钻井中常用的一种钻头，其工作原理是通过旋转和下压，将岩石表面破碎，然后将碎片带到井底。
牙轮钻头碎岩的机理主要是靠钻头本身的切削刃，通过切割岩石的力量将岩石破碎。
牙轮钻头上的切削齿一般是由硬质合金制成，钻头旋转时，切削齿将岩石表面切削下来，然后将碎片带离井底。
此外，牙轮钻头还可以通过旋转摩擦石头表面，使石头变热并裂解，从而实现碎岩效果。
在石油钻井过程中，牙轮钻头碎岩机理是非常重要的，它直接影响到钻井效率和钻井成本，因此需要对其机理进行深入的研究和掌握。
- 1 -。

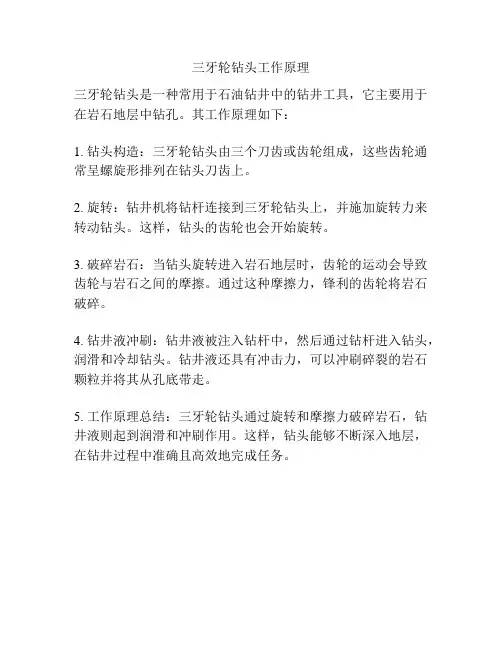

三牙轮钻头工作原理
三牙轮钻头是一种常用于石油钻井中的钻井工具，它主要用于在岩石地层中钻孔。
其工作原理如下：
1. 钻头构造：三牙轮钻头由三个刀齿或齿轮组成，这些齿轮通常呈螺旋形排列在钻头刀齿上。
2. 旋转：钻井机将钻杆连接到三牙轮钻头上，并施加旋转力来转动钻头。
这样，钻头的齿轮也会开始旋转。
3. 破碎岩石：当钻头旋转进入岩石地层时，齿轮的运动会导致齿轮与岩石之间的摩擦。
通过这种摩擦力，锋利的齿轮将岩石破碎。
4. 钻井液冲刷：钻井液被注入钻杆中，然后通过钻杆进入钻头，润滑和冷却钻头。
钻井液还具有冲击力，可以冲刷碎裂的岩石颗粒并将其从孔底带走。
5. 工作原理总结：三牙轮钻头通过旋转和摩擦力破碎岩石，钻井液则起到润滑和冲刷作用。
这样，钻头能够不断深入地层，在钻井过程中准确且高效地完成任务。

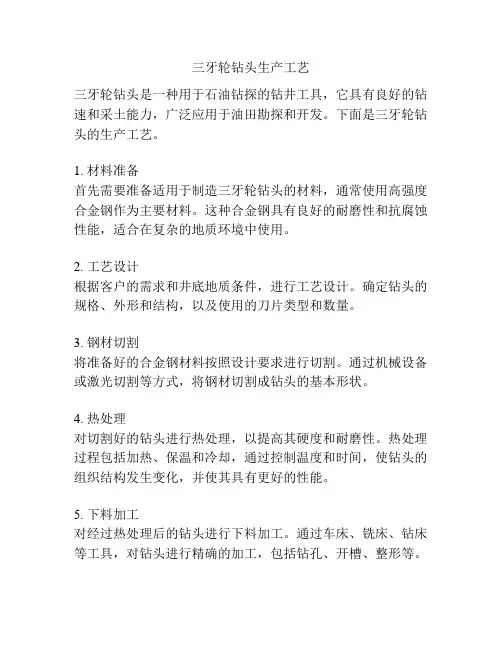

三牙轮钻头生产工艺三牙轮钻头是一种用于石油钻探的钻井工具，它具有良好的钻速和采土能力，广泛应用于油田勘探和开发。
下面是三牙轮钻头的生产工艺。
1. 材料准备首先需要准备适用于制造三牙轮钻头的材料，通常使用高强度合金钢作为主要材料。
这种合金钢具有良好的耐磨性和抗腐蚀性能，适合在复杂的地质环境中使用。
2. 工艺设计根据客户的需求和井底地质条件，进行工艺设计。
确定钻头的规格、外形和结构，以及使用的刀片类型和数量。
3. 钢材切割将准备好的合金钢材料按照设计要求进行切割。
通过机械设备或激光切割等方式，将钢材切割成钻头的基本形状。
4. 热处理对切割好的钻头进行热处理，以提高其硬度和耐磨性。
热处理过程包括加热、保温和冷却，通过控制温度和时间，使钻头的组织结构发生变化，并使其具有更好的性能。
5. 下料加工对经过热处理后的钻头进行下料加工。
通过车床、铣床、钻床等工具，对钻头进行精确的加工，包括钻孔、开槽、整形等。
6. 刀片装配将精加工好的钻头与刀片进行装配。
刀片通常采用硬质合金材料，通过焊接或夹持的方式与钻头连接。
确保刀片与钻头的连接牢固，并使刀片的形状和角度符合要求。
7. 表面处理对装配好的钻头进行表面处理，以提高其耐腐蚀性能和外观质量。
可以采用喷涂、镀铬等方式进行表面处理，以增加钻头的耐用性和美观度。
8. 检测和质量控制对制造好的三牙轮钻头进行检测，包括外观检查、尺寸检测、硬度测试等。
通过检测，排除不合格品，并保证产品质量。
9. 包装和出厂对检测合格的钻头进行包装，并准备出厂。
包装通常采用木箱、塑料袋等方式，以确保产品的安全运输和储存。
以上是三牙轮钻头的生产工艺概述，具体的生产过程中可能还会涉及其他技术和步骤。
在整个生产过程中，需要严格控制各个环节的质量，确保生产出高性能、高质量的三牙轮钻头。

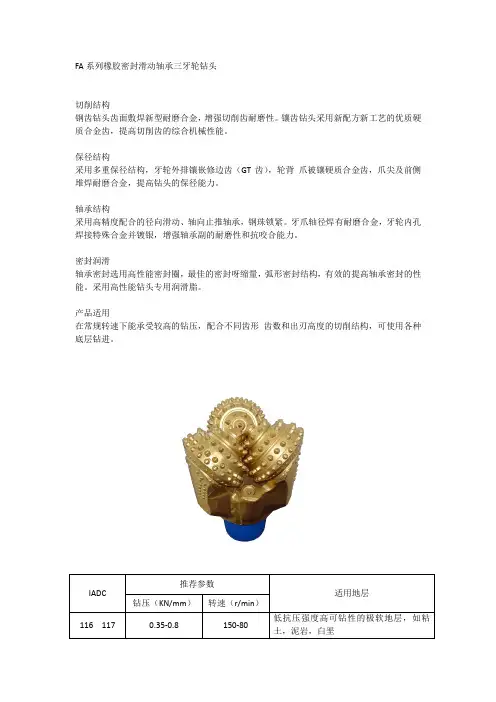

FA系列橡胶密封滑动轴承三牙轮钻头
切削结构
钢齿钻头齿面敷焊新型耐磨合金，增强切削齿耐磨性。
镶齿钻头采用新配方新工艺的优质硬质合金齿，提高切削齿的综合机械性能。
保径结构
采用多重保径结构，牙轮外排镶嵌修边齿（GT齿），轮背爪被镶硬质合金齿，爪尖及前侧堆焊耐磨合金，提高钻头的保径能力。
轴承结构
采用高精度配合的径向滑动、轴向止推轴承，钢珠锁紧。
牙爪轴径焊有耐磨合金，牙轮内孔焊接特殊合金并镀银，增强轴承副的耐磨性和抗咬合能力。
密封润滑
轴承密封选用高性能密封圈，最佳的密封呀缩量，弧形密封结构，有效的提高轴承密封的性能。
采用高性能钻头专用润滑脂。
产品适用
在常规转速下能承受较高的钻压，配合不同齿形齿数和出刃高度的切削结构，可使用各种底层钻进。

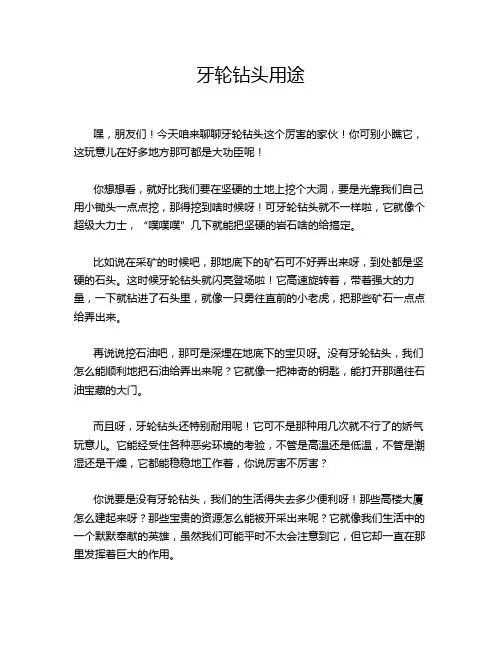

牙轮钻头用途嘿，朋友们！今天咱来聊聊牙轮钻头这个厉害的家伙！你可别小瞧它，这玩意儿在好多地方那可都是大功臣呢！你想想看，就好比我们要在坚硬的土地上挖个大洞，要是光靠我们自己用小锄头一点点挖，那得挖到啥时候呀！可牙轮钻头就不一样啦，它就像个超级大力士，“噗噗噗”几下就能把坚硬的岩石啥的给搞定。
比如说在采矿的时候吧，那地底下的矿石可不好弄出来呀，到处都是坚硬的石头。
这时候牙轮钻头就闪亮登场啦！它高速旋转着，带着强大的力量，一下就钻进了石头里，就像一只勇往直前的小老虎，把那些矿石一点点给弄出来。
再说说挖石油吧，那可是深埋在地底下的宝贝呀。
没有牙轮钻头，我们怎么能顺利地把石油给弄出来呢？它就像一把神奇的钥匙，能打开那通往石油宝藏的大门。
而且呀，牙轮钻头还特别耐用呢！它可不是那种用几次就不行了的娇气玩意儿。
它能经受住各种恶劣环境的考验，不管是高温还是低温，不管是潮湿还是干燥，它都能稳稳地工作着，你说厉害不厉害？你说要是没有牙轮钻头，我们的生活得失去多少便利呀！那些高楼大厦怎么建起来呀？那些宝贵的资源怎么能被开采出来呢？它就像我们生活中的一个默默奉献的英雄，虽然我们可能平时不太会注意到它，但它却一直在那里发挥着巨大的作用。
牙轮钻头还特别灵活多变呢！它有不同的型号和规格，可以根据不同的需求来选择。
就像我们穿衣服一样，不同的场合要穿不同的衣服，牙轮钻头也是这样，不同的工作环境就得用不同的它。
你看，在建筑工地上，它可能要用那种特别粗壮有力的型号，才能对付那些厚厚的混凝土；而在一些比较精细的工作中呢，又得用那种小巧灵活的牙轮钻头啦。
哎呀呀，牙轮钻头可真是个了不起的东西呀！它让我们的生活变得更加丰富多彩，让我们能够享受到各种资源带来的便利。
难道我们不应该好好珍惜它、好好利用它吗？反正我是觉得呀，牙轮钻头就是我们生活中的一个好伙伴，一个不可或缺的存在！它默默地工作着，为我们的生活创造着美好，我们可得好好感谢它呢！你们说是不是呀？。

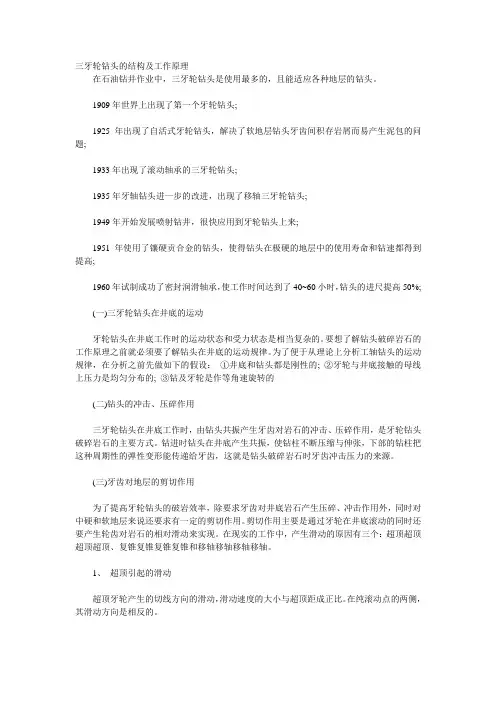

三牙轮钻头的结构及工作原理在石油钻井作业中，三牙轮钻头是使用最多的，且能适应各种地层的钻头。
1909年世界上出现了第一个牙轮钻头;1925年出现了自活式牙轮钻头，解决了软地层钻头牙齿间积存岩屑而易产生泥包的问题;1933年出现了滚动轴承的三牙轮钻头;1935年牙轴钻头进一步的改进，出现了移轴三牙轮钻头;1949年开始发展喷射钻井，很快应用到牙轮钻头上来;1951年使用了镶硬贡合金的钻头，使得钻头在极硬的地层中的使用寿命和钻速都得到提高;1960年试制成功了密封润滑轴承，使工作时间达到了40~60小时，钻头的进尺提高50%;(一)三牙轮钻头在井底的运动牙轮钻头在井底工作时的运动状态和受力状态是相当复杂的。
要想了解钻头破碎岩石的工作原理之前就必须要了解钻头在井底的运动规律。
为了便于从理论上分析工轴钻头的运动规律，在分析之前先做如下的假设：①井底和钻头都是刚性的; ②牙轮与井底接触的母线上压力是均匀分布的; ③钻及牙轮是作等角速旋转的(二)钻头的冲击、压碎作用三牙轮钻头在井底工作时，由钻头共振产生牙齿对岩石的冲击、压碎作用，是牙轮钻头破碎岩石的主要方式。
钻进时钻头在井底产生共振，使钻柱不断压缩与伸张，下部的钻柱把这种周期性的弹性变形能传递给牙齿，这就是钻头破碎岩石时牙齿冲击压力的来源。
(三)牙齿对地层的剪切作用为了提高牙轮钻头的破岩效率，除要求牙齿对井底岩石产生压碎、冲击作用外，同时对中硬和软地层来说还要求有一定的剪切作用。
剪切作用主要是通过牙轮在井底滚动的同时还要产生轮齿对岩石的相对滑动来实现。
在现实的工作中，产生滑动的原因有三个：超顶超顶超顶超顶、复锥复锥复锥复锥和移轴移轴移轴移轴。
1、超顶引起的滑动超顶牙轮产生的切线方向的滑动，滑动速度的大小与超顶距成正比。
在纯滚动点的两侧，其滑动方向是相反的。
2、复锥引起的滑动复锥牙轮包括主锥和副锥。
虽然复锥牙轮的主锥顶与钻头的中心是重合的，但其副锥顶(延伸线)必然是超顶的。

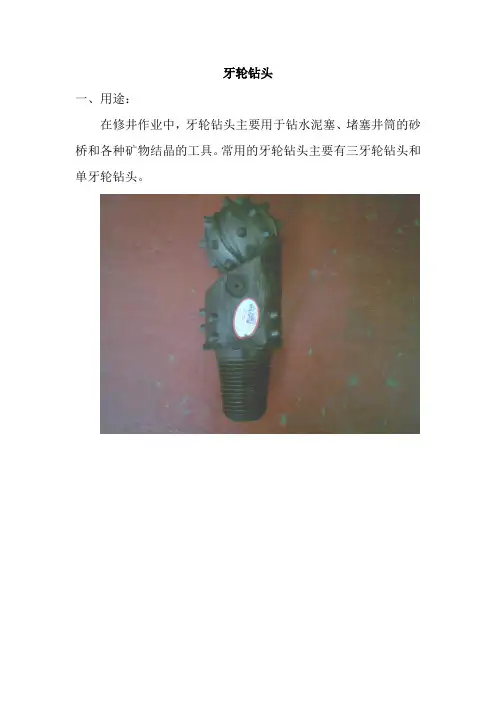

牙轮钻头
一、用途：
在修井作业中，牙轮钻头主要用于钻水泥塞、堵塞井筒的砂桥和各种矿物结晶的工具。
常用的牙轮钻头主要有三牙轮钻头和单牙轮钻头。
二、操作方法及注意事项：
1、用钻头规测量钻头尺寸并配好连接接头。
2、下井前地面检查牙轮转动是否灵活，有无较大的松旷。
3、下至井底前2-3m开泵循环洗井，待运转平稳后再缓慢下放，冲净井内沉砂。
4、根据钻压，选择适当的转速钻塞。
5、钻进中不能停止循环，尤其长时间夜间施工时，更应该严格注意井口返出的的洗井液。
6、若钻进中途泥浆泵或水泥车出现故障停泵时，应立即将钻具提升至原水泥塞面以上，以防止沉砂卡钻。
7、钻头水眼较小时，应防止下钻过程中沉砂堵死水眼。
三、施工过程中的常见问题及处理方法：。
牙轮钻头工作原理
牙轮钻头是一种常用于岩石、混凝土等硬质材料钻孔的工具，它的工作原理主
要包括钻头结构、钻进过程和钻削原理三个方面。
首先，钻头的结构对其工作原理起着至关重要的作用。
牙轮钻头通常由钻头体、牙轮和钻杆三部分组成。
钻头体是整个钻头的主体部分，其内部有通道用于冲击钻进，外部则有牙轮的安装位置。
牙轮则是钻头的主要工作部件，其上面通常有多颗硬质合金牙齿，这些牙齿可以在钻进过程中对岩石或混凝土进行切削。
钻杆则是将钻头与钻机连接的部分，通过钻杆将旋转动力传递给钻头，使其能够旋转并完成钻进工作。
其次，钻头的钻进过程也是其工作原理的重要组成部分。
当钻头受到旋转动力
的驱动后，牙轮上的牙齿开始对岩石或混凝土进行切削。
同时，钻头体内的通道会不断向孔内喷射冲击液体，以冲击岩屑并将其带出孔外。
这样，钻头就能够顺利地完成钻进过程。
最后，钻削原理也是牙轮钻头工作原理的重要一环。
在钻进过程中，牙轮上的
牙齿通过旋转和切削作用，将岩石或混凝土切削成小颗粒，并随着冲击液体的喷射被带出孔外。
这样，钻头就能够完成对硬质材料的钻孔工作。
综上所述，牙轮钻头的工作原理主要包括钻头结构、钻进过程和钻削原理三个
方面。
通过对这些方面的深入理解，我们可以更好地掌握牙轮钻头的工作原理，从而更加高效地使用它完成钻孔工作。
牙轮钻头技术交流内容江钻技术开发部一牙轮钻头工作原理与结构简介二江钻牙轮钻头产品概述三目前最新个性化产品四四川油田钻头选型建议五三牙轮钻头的使用六国外钻头新技术简介一三牙轮钻头工作原理与结构简介在石油钻井中，牙轮钻头使用最多，并能适应各种地层的钻井。
牙轮与牙齿的运动，也决定牙齿对地层岩石的破碎作用。
（一）三牙轮钻头工作原理1、钻头的公转钻头绕自身轴线作顺时针方向旋转的运动叫公转。
钻头的公转速度就是转盘或井下动力钻具的旋转速度。
钻头公转时，牙轮也绕钻头轴线旋转，牙轮上各排牙齿绕钻头轴线旋转的线速度不同，外排齿的线速度最大。
2、钻头的自转钻头旋转时，牙轮绕牙掌轴线作反时针旋转的运动叫自转。
牙轮的自转速度决定于钻头的公转转速，并与牙齿对井底的作用有关，是岩石对牙齿的吃入破碎作用产生阻力作用的结果，在纯滚动条件下，牙轮自转的转速是钻头公转转速的1.5倍。
3、钻头的纵振（轴向振动）冲击压碎作用钻头工作时，牙齿与井底的接触是单齿、双齿交替进行的。
单齿着地时，牙轮的轮心处于最高位置，双齿着地时轮心下降。
轮心位置的变化使钻头沿轴向作上下往复运动，就是钻头的纵向振动，它与牙齿的齿高、齿距等钻头结构参数及岩性有关。
软地层振幅小，硬地层振幅大。
振动频率与齿数和牙轮转速成正比。
4、钻头的滑动剪切破碎作用破碎不同类型的岩石，要求钻头有不同的滑动量，滑动量由钻头结构参数决定。
软地层钻头滑动量大，硬地层应尽量小或不滑动，避免牙齿早期损坏。
但实际钻井中，即使设计的纯滚钻头仍然存在着滑动。
5、钻压对岩石破碎速度的影响岩石的破碎过程分三个区段：Ⅰ表面破碎阶段、Ⅱ疲劳破碎阶段、Ⅲ体积破碎阶段。
如下图左，表面破碎时，钻压远小于岩石硬度；随着钻压增大逐渐接近岩石的硬度，通过牙齿多次对岩石的冲击，使岩石出现微裂纹而产生体积破碎，为疲劳破碎；当钻压达到或超过岩石硬度时，牙齿每次冲击都能使岩石产生体积破碎，为体积破碎。
当产生体积破碎时，机械钻速迅速增加。
牙轮钻头生产工艺牙轮钻头是一种常用的石油钻井工具，用于岩石的钻井、钻井工程中。
其生产工艺一般包括以下几个步骤：1. 材料准备：选择合适的材料作为牙轮钻头的主要组成部分。
常用的材料有高速钢、硬质合金等。
这些材料具有良好的耐磨性和耐腐蚀性能。
2. 钢锭处理：将选好的材料加热到一定温度，然后进行热处理，使其获得所需的力学性能。
热处理的过程包括淬火、回火等步骤，以增强钻头的强度和硬度。
3. 切割工艺：按照设计要求，使用数控机床和切割工具对钢锭进行剪切和修整。
这样能够使其形成圆形的钻头基体。
4. 牙轮加工：通过数控机床进行细小牙轮的切割和成型。
这个过程中需要保证牙轮的尺寸和间距符合设计要求。
5. 焊接：将切割好的牙轮和钻头基体进行组装，并进行焊接。
焊接工艺一般采用电弧焊接或高频感应焊接。
焊接完毕后，需要进行焊缝的修整和抛光，以保证焊缝的质量。
6. 硬质合金喷涂：将钻头的切削刃部分使用硬质合金进行喷涂。
硬质合金有良好的耐磨性能，能够保护钻头的切削刃不易磨损。
7. 热处理：对整个钻头进行热处理，以提高其硬度和抗磨性能。
热处理一般包括淬火、回火等步骤。
8. 表面处理：对钻头的表面进行喷砂处理，以增强其表面的粗糙度和附着性能。
这样能够提高钻头与岩石的接触面积，提高钻井的效率。
9. 检测与质检：对生产出来的牙轮钻头进行质量检测。
常用的检测方法包括金相显微镜观察、硬度测试、金属lograph等。
10. 包装与出厂：将合格的牙轮钻头进行包装，并做好相应的标志和标识。
然后将其出厂，交付给客户使用。
通过以上工艺步骤的处理，可以保证牙轮钻头的质量和性能，满足钻井工程的需要。
