铁基粉末冶金件电镀

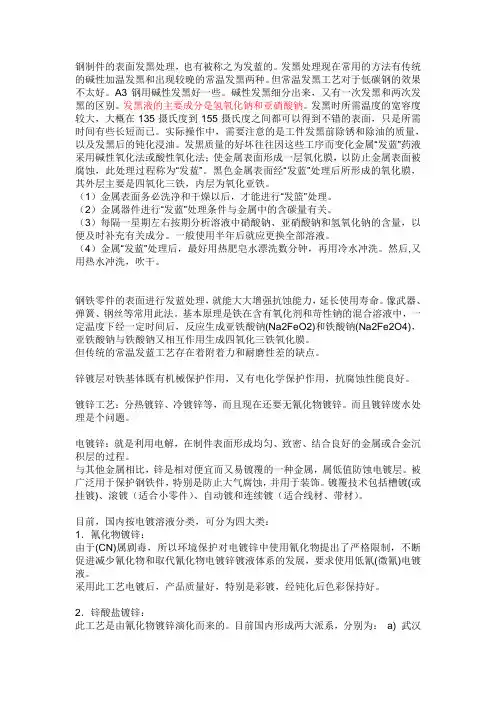

钢制件的表面发黑处理，也有被称之为发蓝的。

发黑处理现在常用的方法有传统的碱性加温发黑和出现较晚的常温发黑两种。

但常温发黑工艺对于低碳钢的效果不太好。

A3钢用碱性发黑好一些。

碱性发黑细分出来，又有一次发黑和两次发黑的区别。

发黑液的主要成分是氢氧化钠和亚硝酸钠。

发黑时所需温度的宽容度较大，大概在135摄氏度到155摄氏度之间都可以得到不错的表面，只是所需时间有些长短而已。

实际操作中，需要注意的是工件发黑前除锈和除油的质量，以及发黑后的钝化浸油。

发黑质量的好坏往往因这些工序而变化金属“发蓝”药液采用碱性氧化法或酸性氧化法；使金属表面形成一层氧化膜，以防止金属表面被腐蚀，此处理过程称为“发蓝”。

黑色金属表面经“发蓝”处理后所形成的氧化膜，其外层主要是四氧化三铁，内层为氧化亚铁。

（1）金属表面务必洗净和干燥以后，才能进行“发篮”处理。

（2）金属器件进行“发蓝”处理条件与金属中的含碳量有关。

（3）每隔一星期左右按期分析溶液中硝酸钠、亚硝酸钠和氢氧化钠的含量，以便及时补充有关成分。

一般使用半年后就应更换全部溶液。

（4）金属“发蓝”处理后，最好用热肥皂水漂洗数分钟，再用冷水冲洗。

然后,又用热水冲洗，吹干。

钢铁零件的表面进行发蓝处理，就能大大增强抗蚀能力，延长使用寿命。

像武器、弹簧、钢丝等常用此法。

基本原理是铁在含有氧化剂和苛性钠的混合溶液中，一定温度下经一定时间后，反应生成亚铁酸钠(Na2FeO2)和铁酸钠(Na2Fe2O4)，亚铁酸钠与铁酸钠又相互作用生成四氧化三铁氧化膜。

但传统的常温发蓝工艺存在着附着力和耐磨性差的缺点。

锌镀层对铁基体既有机械保护作用，又有电化学保护作用，抗腐蚀性能良好。

镀锌工艺：分热镀锌、冷镀锌等，而且现在还要无氰化物镀锌。

而且镀锌废水处理是个问题。

电镀锌：就是利用电解，在制件表面形成均匀、致密、结合良好的金属或合金沉积层的过程。

与其他金属相比，锌是相对便宜而又易镀覆的一种金属，属低值防蚀电镀层。

粉末冶金工艺
粉末冶金工艺过程
• 粉末冶金材料是指不经熔炼和铸造，直接 用几种金属粉末或金属粉末与非金属粉末， 通过配制、压制成型，烧结和后处理等制 成的材料。粉末冶金是金属冶金工艺与陶 瓷烧结工艺的结合，它通常要经过以下几 个工艺过程：
一、粉料制备与压制成型
• 常用机械粉碎、雾化、物理化学法制取粉 末。制取的粉末经过筛分与混合，混料均 匀并加入适当的增塑剂，再进行压制成型， 粉粒间的原子通过固相扩散和机械咬合作 用，使制件结合为具有一定强度的整体。 压力越大则制件密度越大，强度相应增加。 有时为减小压力合增加制件密度，也可采 用热等静压成型的方法。
三、后处理
• 一般情况下，烧结好的制件能够达到所需 性能，可直接使用。但有时还需进行必要 的后处理。如精压处理，可提高制件的密 度和尺寸形状精度；对铁基粉末冶金制件 进行淬火、表面淬火等处理可改善其机械 性能；为达到润滑或耐蚀目的而进行浸油 或浸渍其它液态润滑剂；将低熔点金属渗 入制件孔隙中去的熔渗处理，可提高制件 的强度、硬度、可塑性或冲击韧性等。
粉末冶金工艺的基本工序
• 1、原料粉末的制备。现有的制粉方法大体 可分为两类：机械法和物理化学法。而机 物理化学法又分为：电化腐蚀法、还原法、化合法、还原-化合法、气相沉积法、液相沉积法以及电解法。
粉末冶金方法起源于公元前三千多年。 从民用工业到军事工业；
械法可分为：机械粉碎及雾化法；物理化 现有的制粉方法大体可分为两类：机械法和物理化学法。
将低熔点金属渗入制件孔隙中去的熔渗处理，可提高制件的强度、硬度、可塑性冲击韧性等。 3、由于粉末冶金工艺在材料生产过程中并不熔化材料，也就不怕混入由坩埚和脱氧剂等带来的杂质，而烧结一般在真空和还原气氛中进行，不 怕氧化，也不会给材料任何污染，故有可能制取高纯度的材料。

粉末冶金的优缺点及其技术粉末冶金工艺的优点：1、绝大多数难熔金属及其化合物、假合金、多孔材料只能用粉末冶金方法来制造。

2、由于粉末冶金方法能压制成最终尺寸的压坯，而不需要或很少需要随后的机械加工，故能大大节约金属，降低产品成本。

用粉末冶金方法制造产品时，金属的损耗只有1-5%，而用一般熔铸方法生产时，金属的损耗可能会达到80%。

3、由于粉末冶金工艺在材料生产过程中并不熔化材料，也就不怕混入由坩埚和脱氧剂等带来的杂质，而烧结一般在真空和还原气氛中进行，不怕氧化，也不会给材料任何污染，故有可能制取高纯度的材料。

4、粉末冶金法能保证材料成分配比的正确性和均匀性。

5、粉末冶金适宜于生产同一形状而数量多的产品，特别是齿轮等加工费用高的产品，用粉末冶金法制造能大大降低生产成本。

粉末冶金工艺的基本工序是：1、原料粉末的制备。

现有的制粉方法大体可分为两类：机械法和物理化学法。

而机械法可分为：机械粉碎及雾化法；物理化学法又分为：电化腐蚀法、还原法、化合法、还原-化合法、气相沉积法、液相沉积法以及电解法。

其中应用最为广泛的是还原法、雾化法和电解法。

2、粉末成型为所需形状的坯块。

成型的目的是制得一定形状和尺寸的压坯，并使其具有一定的密度和强度。

成型的方法基本上分为加压成型和无压成型。

加压成型中应用最多的是模压成型。

3、坯块的烧结。

烧结是粉末冶金工艺中的关键性工序。

成型后的压坯通过烧结使其得到所要求的最终物理机械性能。

烧结又分为单元系烧结和多元系烧结。

对于单元系和多元系的固相烧结，烧结温度比所用的金属及合金的熔点低；对于多元系的液相烧结，烧结温度一般比其中难熔成分的熔点低，而高于易熔成分的熔点。

除普通烧结外，还有松装烧结、熔浸法、热压法等特殊的烧结工艺。

4、产品的后序处理。

烧结后的处理，可以根据产品要求的不同，采取多种方式。

如精整、浸油、机加工、热处理及电镀。

此外，近年来一些新工艺如轧制、锻造也应用于粉末冶金材料烧结后的加工，取得较理想的效果。

铁基粉末冶金零件的蒸汽处理关键词:粉末冶金蒸汽处理铁基零件铁基粉末冶金零件的蒸汽处理摘要：蒸汽处理在铁基粉末冶金零件生产中得到了广泛应用。

本文论述了铁基粉末冶金零件蒸汽处理的优点、机理、工艺流程以及零件在蒸汽处理后的检测方法和标准，并对常见的问题进行分析和提出相应的解决措施。

关键词粉末冶金, 蒸汽处理, 铁基零件本论文已公开刊出，如需引用或参考，请注明出处：李其龙, 徐伟, 董吉宝, 段聪翀, 张东.铁基粉末冶金零件的蒸汽处理.现代制造技术与装备专刊即2012第十四届华东五省一市粉末冶金交流会.2012：58-61.作者简介：李其龙，男，硕士学历，主要从事材料科学与机械加工方面的研究。

Email：*****************1．引言粉末冶金工艺可以用来制造多种材料的零件[1-4]，而铁基零件又是主要产品，在汽车、农机、仪表、家电等行业中均有使用，既可以作为减摩零件使用，比如含油轴承，也可以作为结构零件使用，比如齿轮、转子等。

粉末冶金生产工序通常包括制粉、混粉、压制、烧结等[5]，工业制造铁基粉末冶金零件，此外，高温水蒸汽处理，简称蒸汽处理，也是大部分零件中所必经的工序，它是对粉末冶金件的后续表面热处理，可以提高或改善零件的性能，比如硬度、气密性、耐磨性和耐腐蚀性等。

为了使蒸汽处理更好的服务于生产，本文根据作者对蒸汽处理的理解和在实践中的一些经验总结，就蒸汽处理的优点、机理、工艺流程、质量检测以及常见问题和解决措施进行分析讨论。

2．蒸汽处理工艺的优点在用粉末冶金工艺开发铁基零件过程中，传统的压制-烧结工艺制造的零件，一次压制密度一般在7.0g/cm3左右，即相对密度在90%左右，采用复压-复烧工艺和温压工艺制造的零件，相对密度一般都在92%～94%之间，即粉末冶金零件不可避免的存在着空隙，蒸汽处理一个很重要的目的就是封孔作用。

对于制冷压缩机用粉末冶金零件来说，蒸汽处理已经成为对其封孔，增加其气密性的最好、最经济的工艺，比如连杆式压缩机中的活塞，要求能承受1.5～3.0MPa的气体压力不发生泄漏，蒸汽处理封孔仅是渗铜封孔处理的15%和氟塑料封孔处理的30%左右[6]。
