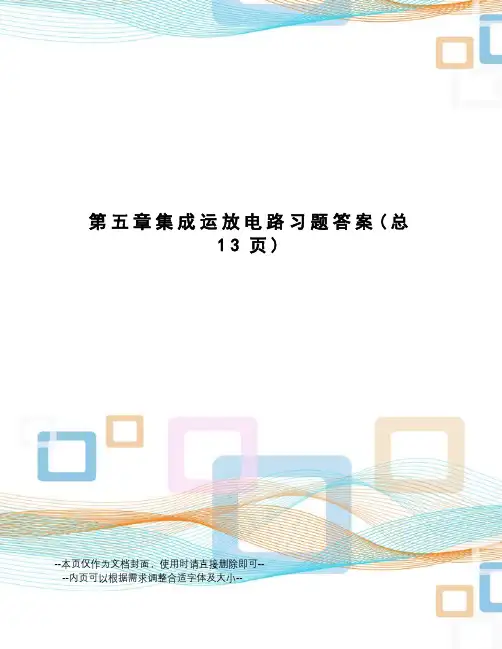

第五章集成运放电路习题答案(总13页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--集成运算放大器1．集成运算放大器的的特点（1）内部电路采用直接耦合，没有电感和电容，需要时可外接。
（2）用于差动放大电路的对管在同一芯片上制成，对称性好，温度漂移小。
（3）大电阻用晶体管恒流源代替，动态电阻大，静态压降小。
（4）二极管由晶体管构成，把发射极、基极、集电极三者适当组配使用。
2．集成运算放大器的组成（1）输入级：是双端输入、单端输出的差动放大电路，两个输入端分别为同相输入端和反相输入端，作用是减小零点漂移、提高输入电阻。
（2）中间级：是带有源负载的共发射极放大电路，作用是进行电压放大。
（3）输出级：是互补对称射极输出电路，作用是为了提高电路的带负载能力。
（4）偏置电路：由各种恒流源电路构成，作用是决定各级的静态工作点。
3．集成运放的理想模型集成运放的主要参数有：差模开环电压放大倍数A do ，共模开环电压放大倍数A co ，共模抑制比K CMR ，差模输入电阻r id ，输入失调电压U io ，失调电压温度系数 ΔU io /ΔT ，转换速率S R 等。
在分析计算集成运放的应用电路时，通常将运放的各项参数都理想化。
集成运放的理想参数主要有：（1）开环电压放大倍数∞=do A （2）差模输入电阻∞=id r （3）输出电阻0o =r（4）共模抑制比∞=CMR K理想运放的符号以及运放的电压传输特性)(do i do o -+-==u u A u A u 如图所示。
u ou －u +（a ）理想运放的符号 （b ）运放的电压传输特性图 理想运放的符号和电压传输特性4．运放工作在线性区的分析依据引入深度负反馈时运放工作在线性区。
工作在线性区的理想运放的分析依据为： （1）两个输入端的输入电流为零，即0==-+i i ，称为“虚断”。
（2）两个输入端的电位相等，即-+=u u ，称为“虚短”。
