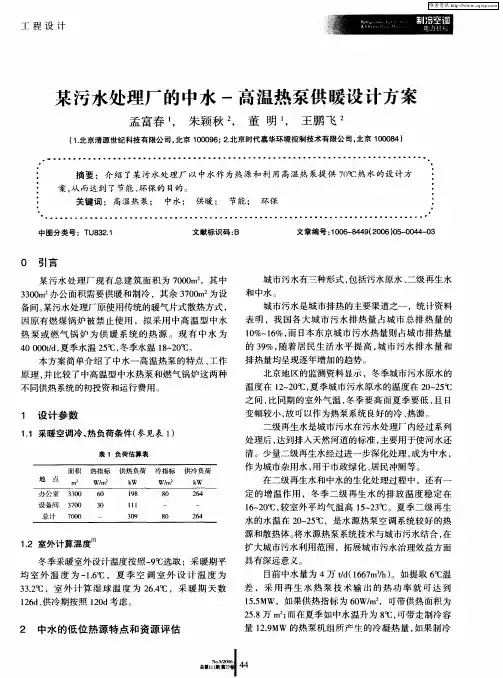

某污水处理厂中水高温热泵方案

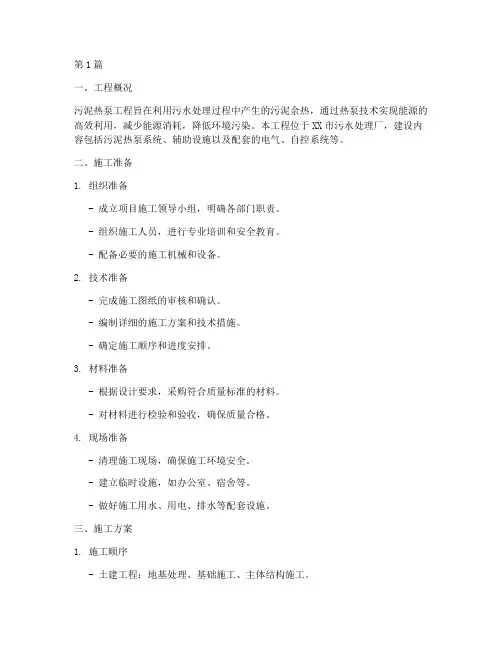

第1篇一、工程概况污泥热泵工程旨在利用污水处理过程中产生的污泥余热，通过热泵技术实现能源的高效利用，减少能源消耗，降低环境污染。

本工程位于XX市污水处理厂，建设内容包括污泥热泵系统、辅助设施以及配套的电气、自控系统等。

二、施工准备1. 组织准备- 成立项目施工领导小组，明确各部门职责。

- 组织施工人员，进行专业培训和安全教育。

- 配备必要的施工机械和设备。

2. 技术准备- 完成施工图纸的审核和确认。

- 编制详细的施工方案和技术措施。

- 确定施工顺序和进度安排。

3. 材料准备- 根据设计要求，采购符合质量标准的材料。

- 对材料进行检验和验收，确保质量合格。

4. 现场准备- 清理施工现场，确保施工环境安全。

- 建立临时设施，如办公室、宿舍等。

- 做好施工用水、用电、排水等配套设施。

三、施工方案1. 施工顺序- 土建工程：地基处理、基础施工、主体结构施工。

- 设备安装：热泵机组、辅助设备、电气设备安装。

- 管道安装：热泵系统管道、冷却水管道、补水管道安装。

- 系统调试：单机调试、联动调试、性能测试。

2. 施工工艺（1）土建工程- 地基处理：根据地质勘察报告，进行地基加固处理。

- 基础施工：按照设计要求，浇筑混凝土基础。

- 主体结构施工：砌筑墙体，浇筑楼板，安装门窗。

（2）设备安装- 热泵机组安装：按照设备技术参数和安装要求，进行设备安装和调试。

- 辅助设备安装：安装水泵、风机、阀门等辅助设备。

- 电气设备安装：按照电气图纸，进行电气设备安装和接线。

（3）管道安装- 热泵系统管道安装：按照设计要求，安装热泵系统管道。

- 冷却水管道安装：安装冷却水管道，确保管道连接牢固。

- 补水管道安装：安装补水管道，确保系统正常运行。

（4）系统调试- 单机调试：对热泵机组、水泵、风机等单机进行调试。

- 联动调试：进行系统联动调试，确保各设备协同工作。

- 性能测试：对系统进行性能测试，确保系统达到设计要求。

四、质量控制1. 材料质量控制- 严格材料采购和验收制度，确保材料质量符合设计要求。

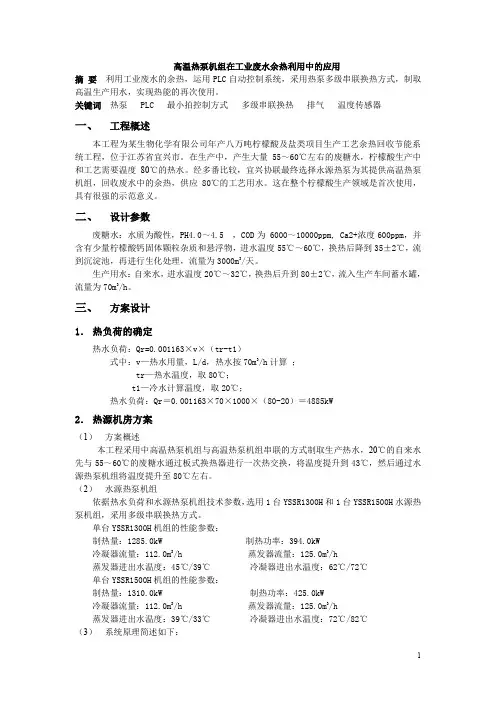

高温热泵机组在工业废水余热利用中的应用摘要利用工业废水的余热，运用PLC自动控制系统，采用热泵多级串联换热方式，制取高温生产用水，实现热能的再次使用。

关键词热泵 PLC 最小拍控制方式多级串联换热排气温度传感器一、工程概述本工程为某生物化学有限公司年产八万吨柠檬酸及盐类项目生产工艺余热回收节能系统工程，位于江苏省宜兴市。

在生产中，产生大量55～60℃左右的废糖水，柠檬酸生产中和工艺需要温度80℃的热水。

经多番比较，宜兴协联最终选择永源热泵为其提供高温热泵机组，回收废水中的余热，供应 80℃的工艺用水。

这在整个柠檬酸生产领域是首次使用，具有很强的示范意义。

二、设计参数废糖水：水质为酸性，PH4.0～4.5 ，COD为 6000～10000ppm, Ca2+浓度600ppm，并含有少量柠檬酸钙固体颗粒杂质和悬浮物，进水温度55℃～60℃，换热后降到35±2℃，流到沉淀池，再进行生化处理，流量为3000m3/天。

生产用水：自来水，进水温度20℃～32℃，换热后升到80±2℃，流入生产车间蓄水罐，流量为70m3/h。

三、方案设计1．热负荷的确定热水负荷：Qr=0.001163×v×（tr-t1）式中：v—热水用量，L/d，热水按70m3/h计算；tr—热水温度，取80℃；t1—冷水计算温度，取20℃；热水负荷：Qr＝0.001163×70×1000×（80-20）＝4885kW2．热源机房方案（1）方案概述本工程采用中高温热泵机组与高温热泵机组串联的方式制取生产热水，20℃的自来水先与55～60℃的废糖水通过板式换热器进行一次热交换，将温度提升到43℃，然后通过水源热泵机组将温度提升至80℃左右。

（2）水源热泵机组依据热水负荷和水源热泵机组技术参数，选用1台YSSR1300H和1台YSSR1500H水源热泵机组，采用多级串联换热方式。

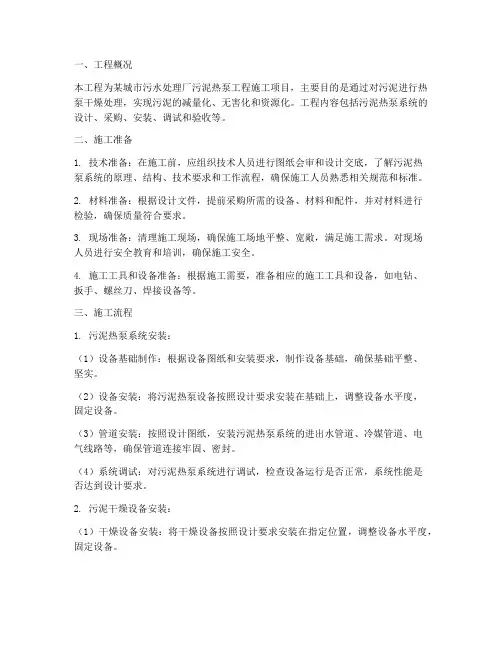

一、工程概况本工程为某城市污水处理厂污泥热泵工程施工项目，主要目的是通过对污泥进行热泵干燥处理，实现污泥的减量化、无害化和资源化。

工程内容包括污泥热泵系统的设计、采购、安装、调试和验收等。

二、施工准备1. 技术准备：在施工前，应组织技术人员进行图纸会审和设计交底，了解污泥热泵系统的原理、结构、技术要求和工作流程，确保施工人员熟悉相关规范和标准。

2. 材料准备：根据设计文件，提前采购所需的设备、材料和配件，并对材料进行检验，确保质量符合要求。

3. 现场准备：清理施工现场，确保施工场地平整、宽敞，满足施工需求。

对现场人员进行安全教育和培训，确保施工安全。

4. 施工工具和设备准备：根据施工需要，准备相应的施工工具和设备，如电钻、扳手、螺丝刀、焊接设备等。

三、施工流程1. 污泥热泵系统安装：（1）设备基础制作：根据设备图纸和安装要求，制作设备基础，确保基础平整、坚实。

（2）设备安装：将污泥热泵设备按照设计要求安装在基础上，调整设备水平度，固定设备。

（3）管道安装：按照设计图纸，安装污泥热泵系统的进出水管道、冷媒管道、电气线路等，确保管道连接牢固、密封。

（4）系统调试：对污泥热泵系统进行调试，检查设备运行是否正常，系统性能是否达到设计要求。

2. 污泥干燥设备安装：（1）干燥设备安装：将干燥设备按照设计要求安装在指定位置，调整设备水平度，固定设备。

（2）干燥管道安装：按照设计图纸，安装干燥设备的进出风管道，确保管道连接牢固、密封。

（3）系统调试：对干燥设备进行调试，检查设备运行是否正常，干燥效果是否达到设计要求。

3. 电气设备安装：（1）电气设备安装：按照设计要求，安装污泥热泵系统的电气设备，包括控制柜、电缆、开关等。

（2）控制系统安装：安装污泥热泵系统的控制系统，包括传感器、执行器等，确保控制系统运行正常。

（3）电气调试：对电气设备进行调试，检查设备运行是否正常，控制系统是否灵敏可靠。

四、质量控制1. 材料质量控制：对采购的材料进行检验，确保质量符合设计要求和相关标准。

某污水处理厂综合楼污水源热泵系统设计某污水处理厂综合楼污水源热泵系统设计一、引言随着城市化进程的加快，城市污水处理厂扮演着重要的角色，处理厂综合楼的供暖和供冷设备对于保障员工工作和生活的舒适性至关重要。

传统的供暖和供冷方式存在着能源浪费和环境污染的问题，因此，本文将以某污水处理厂综合楼为例，设计一套以污水为热源的热泵系统，以提高能源利用效率和环境保护水平。

二、系统概述某污水处理厂综合楼污水源热泵系统主要由污水源热泵机组、水冷却器、管道系统、换热器、冷却塔和空调末端设备等组成。

系统通过循环利用污水中的热能，实现综合楼的供暖和供冷功能。

三、污水源热泵机组设计1. 污水源热泵机组的原理污水源热泵机组利用污水中的热能，通过蒸发器吸收污水热量，经压缩机增压，然后通过冷凝器释放热量。

热泵机组可根据需要通过制冷末端设备实现供冷，或通过换热器和末端设备实现供暖。

2. 污水源热泵机组的选型根据某污水处理厂的实际情况，选择了适当型号和性能的污水源热泵机组。

机组具有高效性能和稳定运行特点，能适应厂区内的热负荷需求，并具备较低的噪音、振动和能耗。

四、水冷却器设计水冷却器是热泵系统中的重要组成部分，通过水的循环使污水得以冷却。

在设计水冷却器时，需考虑冷却效果、占地面积、泵站需求等因素，从而确保冷却效果和水的流动性。

五、管道系统设计管道系统设计在热泵系统中起到了关键性的作用。

为了保证热泵机组的正常运行，需要对管道进行合理的布局和选材。

在设计过程中，考虑了管道的材质、粘附特性和水力特性，以降低能耗和压力损失。

六、换热器设计换热器是热泵系统中用于传递热量的关键设备。

在设计换热器时，需考虑热泵机组的功率和换热量需求，选择合适的换热器型号和规格，并且保证换热器的高效工作，以提高热能利用率。

七、冷却塔设计冷却塔是供暖和供冷系统中的重要设备，用于排除热泵机组中产生的余热。

在设计冷却塔时，需根据热泵机组的工作状况确定其规格和基本参数，以满足系统的需求并保证冷却效果。

某污水处理厂综合楼污水源热泵系统设计某污水处理厂综合楼污水源热泵系统设计一、引言随着城市化进程的加速，污水处理厂的建设和改造变得越来越重要。

为了满足综合楼对热水的需求，本文将设计一套基于污水源热泵的供暖和热水系统，提出了污水源热泵的工作原理和设计方案。

二、工作原理污水源热泵系统通过污水中所含的热能来进行供暖和热水的制备。

系统主要由水源热泵、热水储存设备、热水循环系统、热水供应系统和控制系统等部分组成。

1. 污水回收和前处理首先，通过管道将污水收集到污水处理厂。

在处理过程中，对污水进行初级、中级和高级处理，去除其中的杂质和有害物质。

2. 污水源热泵工作原理污水源热泵主要采用了压缩机、换热器、膨胀阀和冷凝器等组件。

首先，污水从储水池中通过泵送到换热器中，与循环介质（水或其他介质）发生换热作用，从而使污水中的热能传递给循环介质。

然后，循环介质通过蒸发器中的压缩机加热，产生高温高压气体。

高温高压气体进入冷凝器，通过与供应系统中冷水的换热，实现了热能的传递和回收。

三、设计方案基于以上工作原理，设计出某污水处理厂综合楼的污水源热泵系统如下：1. 热水储存设备综合楼采用了一组储水罐作为热水的储存设备，容量为100m³。

储水罐设计为分层结构，上层为热水，下层为冷水。

这样可以有效地减少热泵系统的运行次数，提高能源利用效率。

2. 热水循环系统热水循环系统由水泵、流量传感器和管道组成。

水泵负责将热水从储水罐中抽取出来，经过流量传感器控制流量，供给用户使用。

在夏季，系统还可将冷水通过换热器冷却供应给用户。

3. 热水供应系统热水供应系统主要由热交换器和调节阀组成。

热交换器用于将从热泵系统中提取的热能传递给热水循环系统，调节阀用于控制热能的传输。

4. 控制系统控制系统是整个污水源热泵系统的核心部分，主要由传感器、控制器、计算机和人机界面组成。

传感器负责实时监测系统的运行状态和温度变化，控制器根据传感器的反馈信息对压缩机和水泵进行控制，计算机和人机界面用于操作和监视系统。

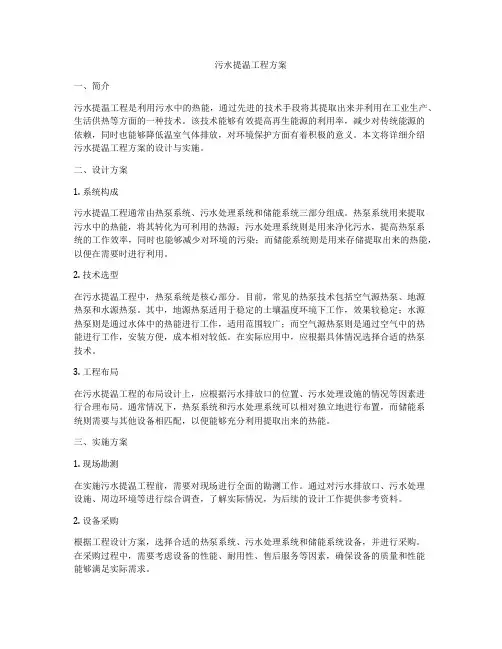

污水提温工程方案一、简介污水提温工程是利用污水中的热能，通过先进的技术手段将其提取出来并利用在工业生产、生活供热等方面的一种技术。

该技术能够有效提高再生能源的利用率，减少对传统能源的依赖，同时也能够降低温室气体排放，对环境保护方面有着积极的意义。

本文将详细介绍污水提温工程方案的设计与实施。

二、设计方案1. 系统构成污水提温工程通常由热泵系统、污水处理系统和储能系统三部分组成。

热泵系统用来提取污水中的热能，将其转化为可利用的热源；污水处理系统则是用来净化污水，提高热泵系统的工作效率，同时也能够减少对环境的污染；而储能系统则是用来存储提取出来的热能，以便在需要时进行利用。

2. 技术选型在污水提温工程中，热泵系统是核心部分。

目前，常见的热泵技术包括空气源热泵、地源热泵和水源热泵。

其中，地源热泵适用于稳定的土壤温度环境下工作，效果较稳定；水源热泵则是通过水体中的热能进行工作，适用范围较广；而空气源热泵则是通过空气中的热能进行工作，安装方便，成本相对较低。

在实际应用中，应根据具体情况选择合适的热泵技术。

3. 工程布局在污水提温工程的布局设计上，应根据污水排放口的位置、污水处理设施的情况等因素进行合理布局。

通常情况下，热泵系统和污水处理系统可以相对独立地进行布置，而储能系统则需要与其他设备相匹配，以便能够充分利用提取出来的热能。

三、实施方案1. 现场勘测在实施污水提温工程前，需要对现场进行全面的勘测工作。

通过对污水排放口、污水处理设施、周边环境等进行综合调查，了解实际情况，为后续的设计工作提供参考资料。

2. 设备采购根据工程设计方案，选择合适的热泵系统、污水处理系统和储能系统设备，并进行采购。

在采购过程中，需要考虑设备的性能、耐用性、售后服务等因素，确保设备的质量和性能能够满足实际需求。

3. 施工安装在设备采购完成后，进行施工安装工作。

施工过程中，需要对设备进行适当的安装和调试，确保设备的正常运行。

同时还需要对储能系统进行合理的布置，以便能够有效储存提取出来的热能。

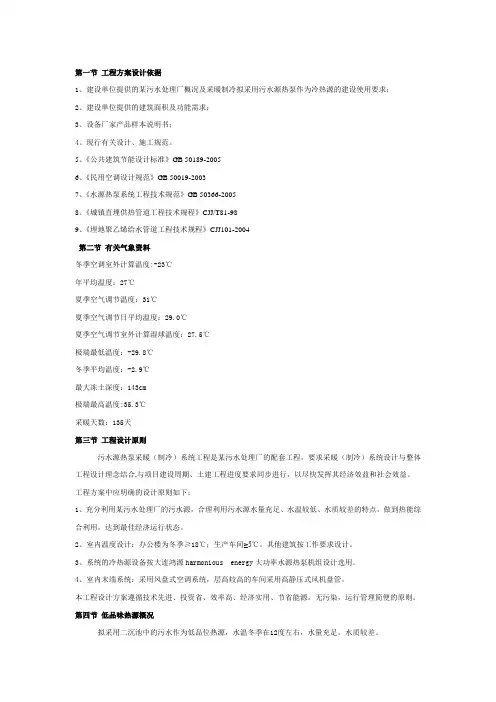

1、建设单位提供的某污水处理厂概况及采暖制冷拟采用污水源热泵作为冷热源的建设使用要求；2、建设单位提供的建筑面积及功能需求；3、设备厂家产品样本说明书；4、现行有关设计、施工规范。

5、《公共建筑节能设计标准》GB 50189-20056、《民用空调设计规范》GB 50019-20037、《水源热泵系统工程技术规范》GB 50366-20058、《城镇直埋供热管道工程技术规程》CJJ/T81-989、《埋地聚乙烯给水管道工程技术规程》CJJ101-2004第二节有关气象资料冬季空调室外计算温度:-23℃年平均温度：27℃夏季空气调节温度：31℃夏季空气调节日平均温度：29.0℃夏季空气调节室外计算湿球温度：27.5℃极端最低温度：-29.8℃冬季平均温度：-2.9℃最大冻土深度：143cm极端最高温度:35.3℃采暖天数：135天第三节工程设计原则污水源热泵采暖（制冷）系统工程是某污水处理厂的配套工程，要求采暖（制冷）系统设计与整体工程设计理念结合,与项目建设周期、土建工程进度要求同步进行，以尽快发挥其经济效益和社会效益。

工程方案中应明确的设计原则如下：1、充分利用某污水处理厂的污水源，合理利用污水源水量充足、水温较低、水质较差的特点，做到热能综合利用，达到最佳经济运行状态。

2、室内温度设计：办公楼为冬季≥18℃；生产车间≥5℃。

其他建筑按工作要求设计。

3、系统的冷热源设备按大连鸿源harmonious energy大功率水源热泵机组设计选用。

4、室内末端系统：采用风盘式空调系统，层高较高的车间采用高静压式风机盘管。

本工程设计方案遵循技术先进、投资省、效率高、经济实用、节省能源，无污染，运行管理简便的原则。

第四节低品味热源概况拟采用二沉池中的污水作为低品位热源，水温冬季在12度左右，水量充足，水质较差。

1、工程设计范围：污水源热泵供暖机房设备、工艺管道及电气控制设计、室内末端系统、室外管线系统等设计。

世界首创技术水平国际领先天津市园艺工程研究所污水源热泵工程方案书天津市金大地能源工程技术有限公司2011年7月地址：天津市河西区环湖南路9号9门（邮编300060）电话：公司网址：传真：电子信箱：联系人：刘兴泽目录一、污水源热泵方案设计 (2)二、技术参数设计 (3)三、运行参数与工艺流程 (4)四、主要设备选型 (5)五、污水源热泵投资及运行费用估算 (6)六、污水源热泵的优势 (7)七、污水源热泵的应用情况 (8)八、技术及原理概要 (11)九、质量服务体系 (19)一、污水源热泵方案设计（一）项目概况本工程为天津某研究所,建筑面积为4000㎡。
