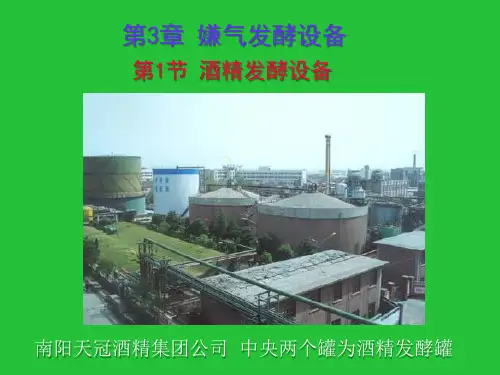

03 嫌气发酵设备

酒精发酵罐的结构
酒精发酵罐的结构
发酵罐的冷却装置，对于中小型发酵罐，多采用罐外壁喷淋膜状冷却。对于大型发酵罐，罐内装冷却蛇管或罐内蛇管和罐外喷淋联合冷却装置。此外，也有采用罐外列管式喷淋冷却的方法。
酒精发酵罐工作时，罐内不同高度的发酵液中二氧化碳含量有所不同，发酵液中形成一个二氧化碳含量的浓度梯度。一般罐底液层气泡密集程度较高，发酵液相对密度小。罐上部液层二氧化碳气泡密集程度较低，发酵液相对密度大。于是相对密度小的底部发酵液就具有上浮的提升力。同时，上升的二氧化碳气泡对周围的液体也具有一种拖曳力，拖曳力和液体上浮的提升力相结合则构成气体搅拌作用，使罐内发酵液不断循环混合和热交换。因此，酒精发酵罐一般不配置机械搅拌器。但当发酵罐容量较大，罐内产生的二氧化碳气量较少时可配置侧向搅拌器。
二、酒精连续发酵设备1、糖蜜原料制酒精的连续发酵设备该流程由9个发酵罐组成，酵母和糖蜜同时连续流加入1号罐内，并依次流经各罐，最后从9号罐排出。除了在酒母槽通入空气之外，在1号罐内也同样通入适量的空气，或增大酵母接种量，维持1号罐内工艺所要求的酵母数。连续发酵周期结束，则储存于每罐的发酵液，先从末罐按逆向顺序依次排出，入蒸馏塔蒸馏。而空罐则依次进行清洗灭菌待用。二氧化碳则由各罐罐顶排入总汇集罐，再送往二氧化碳车间，进行综合利用。
二、联合罐联合罐，又称通用罐。在发酵生产上的用途与锥形罐相同，既可做发酵罐，又可做储酒罐，也能用于多罐法和一罐法生产。联合罐对缩短生产周期、节省投资和生产费用有显著效果。
联合罐为直立圆柱形罐，顶部封头为椭球形或碟形，底部封头为锥形或浅锥形，以便回收酵母等沉淀物和排除洗涤水，因其表面积与容量之比较小，罐的造价较低。罐的中上部设有一段双层冷却板，采用乙二醇溶液或液氨冷却。由于冷却夹套在中上部，上部酒液冷却后，密度增加，沿罐壁下降，底部酒液从罐中心上升，形成对流，使罐内温度均匀。为了加强酒液冷却时的自然对流，在罐的底部酵母层的上方设置一个二氧化碳喷射环，当二氧化碳在罐中心向上鼓泡时，酒液运动使底部出口处的酵母浓度增加，便于回收。

（3） 挡板 挡板的作用：

a. 改变液流的方向，由径向流改为轴向流，促使液体激烈翻动，增 加溶解氧。 b. 防止搅拌过程中漩涡的产生，而导致搅拌器露在料液以上，起不 到搅拌作用。 挡板宽度：（0.1～0.12）D，装设4～6块即可满足全挡板条件。 挡板与罐壁之间的间隙：（1/8～1/5）D，避免形成死角，防止物料与菌 体堆积。
全挡板条件：条件是达到消除液面旋涡的最低条件（在搅拌发酵罐中增 加挡板或其他附件时，搅拌功率不再增加，而旋涡基本消失）。 （2-3）

(4) 轴封 定义：运动部件与静止部件之间的密封叫作轴封。如搅拌轴 与罐盖或罐底之间。
作用：防止泄漏和污染杂菌。
形式：填料函和端面轴封两种。
填料函式轴封是由填料箱体、填料底 衬套、填料压盖和压紧螺栓等零件构成， 使旋转轴达到密封的效果。 端面式轴封又称机械轴封。密封作用 是靠弹性元件（弹簧、波纹管等）的压力 使垂直于轴线的动环和静环光滑表面紧密 的相互贴合，并作相对转动而达到密封。

(2)机械搅拌通气发酵罐的溶氧系数
对通气发酵系统的氧溶解过程通常用溶氧系数（kLa）表示，有多种经验公式。
'
Pg ' k L a K ' vs VL
Pg V 或 k L a K '' G VL VL

B、竖式蛇管换热装置
① 结构及形式，以蛇管的形式分组安装于发酵罐内，有四组、六组或 八组不等，根据管的直径大小而定，容积5 m3以上的发酵罐多用这种换 热装置。 ② 优点：冷却水在管内的流速大；传热系数高。适用于冷却用水温度 较低的地区，水的用量较少。
0.4
vs 0.5n0.5

生物工程设备知识考点整理●一、物料粉碎和液体培养基制备●1. 简述锤式粉碎机工作原理及优点。

●工作原理：●1、作用力主要为冲击力●2 、物料从料斗进入机内，受到高速旋转锤刀的强大冲击力而被击碎●3、小于弧形筛面筛孔直径的微粒，逐步被筛面筛分，落入出料口●4、大于筛孔直径的颗粒，在受到锤刀冲击后，由于惯性力的作用而高速四散、散落，有的撞击到棘板上被撞成碎块，小的逐渐被筛分，稍大颗粒再次弹起，又被高速旋转的下排锤刀所冲击，逐步使大颗粒变小●5、没有撞击到棘板上的颗粒，也会遇到后排锤刀的冲击●6、如此反复，直至将大块物料撞碎成细小颗粒后从筛孔落下进入出料口●优点：●构造简单、紧凑，物料适应性强，粉碎度大（粗、细粉碎皆可），生产能力高，运转可靠●2. 简述辊式粉碎机的工作原理、工作过程及适应何种性质物料的粉碎？●原理：●1、挤压、剪切（当两辊速不同时）●2、由2个直径相同的钢辊相向转动，把放在钢辊间的物料夹住啮入两辊之间，物料受到挤压力而被压碎●工作过程：●1、两辊的圆周速度一般在2.5~6m/s之间●2、许多粉碎机，将两个辊子的转速安排成有一定的转速差，一般可达2.5：1，或者是两只辊子的表面线速度具有5％~30％的速差，提高对物料的剪切力，增加破碎度●3、两个辊子中，一个是固定的，一个是可以前后移动的，用以调节两辊筒的间距，控制粉碎粒度●适用范围：●脆性、硬度较小物料的粉碎，如：麦芽、大米等●3.简述酒精厂淀粉质原料蒸煮糖化过程及目的。

●目的：●1、原料吸水后，借助于蒸煮时的高温高压作用，将原料的淀粉细胞膜和植物组织破裂，使其内容物流出，呈溶解状态变成可溶性淀粉●2、借助蒸汽的高温高压作用，把存在于原料中的大量微生物杀死，以保证发酵过程中原料无杂菌污染●3、部分糖化（组织破裂、糊化、灭菌、部分糖化）●流程：罐式、柱式、管道式●蒸煮（加热）、后熟（保温、最后一罐气液分离出二次蒸汽并使之降温）、冷却、糊化、冷却●4.以淀粉质原料为培养基时，多采用罐式连续蒸煮糖化流程来处理这些原料，该糖化流程中的蒸煮设备有那些，简述它们各自的作用及特征？●蒸煮罐●作用：●1、原料吸水后，借助于蒸煮时的高温高压作用，将淀粉细胞膜和植物组织破裂，使其内容物流出，呈溶解状态变成可溶性淀粉●2、借助蒸汽的高温高压作用，把存在于原料中的大量微生物杀死，以保证发酵过程中原料无杂菌污染●特征●1、长圆筒与球形或蝶形封头焊接而成●2、罐顶装有安全阀和压力表，顶部中心的加热醪出口管应伸入罐内300~400 mm，使罐顶部留有一定的自由空间●3、罐下侧有人孔，用于焊接罐体内部焊缝（该罐应采用双面焊接）和检修内部零件●4、在靠近加热位置的上方有温度计插口，以测试醪液加热温度●5、为避免过多的热量散失，蒸煮罐须包有保温层●6、直径不宜太大，直径过大，醪液从罐底中心进入后会发生返混，不能保证进罐醪液的先进先出，致使受热时间不均而造成部分醪液蒸煮不透就过早排出，而另有局部醪液过热而焦化●加热器：●作用：●器汽液接触均匀，加热比较全面，在很短的时间内可使粉浆达到规定的蒸煮温度●特征：●1、由三层直径不同的套管组成●2、内层和中层管壁上都钻有许多小孔，各层套管用法兰连接●3、粉浆流经中层管，高压加热蒸汽从内、外两层进入，穿过小孔向粉浆液流中喷射●后熟罐：●作用：●增加蒸煮时间，使过程连续。

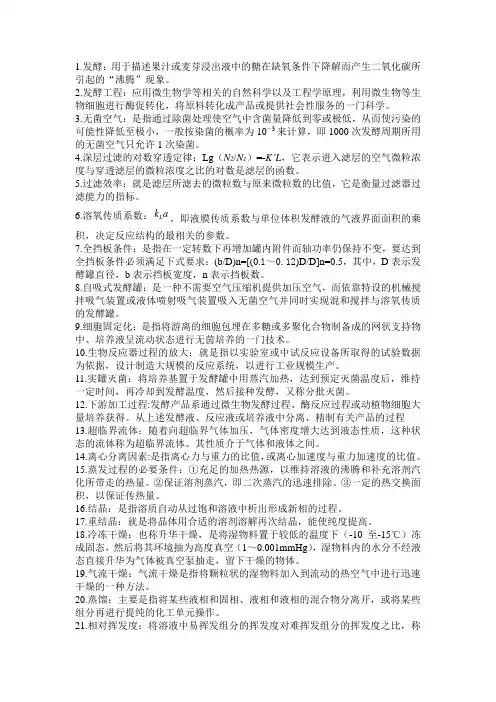

1.发酵：用于描述果汁或麦芽浸出液中的糖在缺氧条件下降解而产生二氧化碳所引起的“沸腾”现象。

2.发酵工程：应用微生物学等相关的自然科学以及工程学原理，利用微生物等生物细胞进行酶促转化，将原料转化成产品或提供社会性服务的一门科学。

3.无菌空气：是指通过除菌处理使空气中含菌量降低到零或极低，从而使污染的可能性降低至极小，一般按染菌的概率为10－3来计算，即1000次发酵周期所用的无菌空气只允许1次染菌。

4.深层过滤的对数穿透定律：Lg（N2/N1）=-K’L，它表示进入滤层的空气微粒浓度与穿透滤层的微粒浓度之比的对数是滤层的函数。

5.过滤效率：就是滤层所滤去的微粒数与原来微粒数的比值，它是衡量过滤器过滤能力的指标。

6.溶氧传质系数：L k a，即液膜传质系数与单位体积发酵液的气液界面面积的乘积，决定反应结构的最相关的参数。

7.全挡板条件：是指在一定转数下再增加罐内附件而轴功率仍保持不变，要达到全挡板条件必须满足下式要求：(b/D)n=[(0.1～0.12)D/D]n=0.5，其中，D表示发酵罐直径，b表示挡板宽度，n表示挡板数。

8.自吸式发酵罐：是一种不需要空气压缩机提供加压空气，而依靠特设的机械搅拌吸气装置或液体喷射吸气装置吸入无菌空气并同时实现混和搅拌与溶氧传质的发酵罐。

9.细胞固定化：是指将游离的细胞包埋在多糖或多聚化合物制备成的网状支持物中、培养液呈流动状态进行无茵培养的一门技术。

10.生物反应器过程的放大：就是指以实验室或中试反应设备所取得的试验数据为依据，设计制造大规模的反应系统，以进行工业规模生产。

11.实罐灭菌：将培养基置于发酵罐中用蒸汽加热，达到预定灭菌温度后，维持一定时间，再冷却到发酵温度，然后接种发酵，又称分批灭菌。

12.下游加工过程:发酵产品系通过微生物发酵过程、酶反应过程或动植物细胞大量培养获得。

从上述发酵液、反应液或培养液中分离、精制有关产品的过程13.超临界流体：随着向超临界气体加压，气体密度增大达到液态性质，这种状态的流体称为超临界流体。
