关于金属密封蝶阀在实际设备中的使用报告(下)

不锈钢蝶阀检验报告

根据要求进行了一次不锈钢蝶阀的检验，并编写了以下报告。

报告内容：

1. 项目背景：不锈钢蝶阀广泛应用于工业管道系统中，用于控制介质的流动和切断管道。本次检验目的是确保不锈钢蝶阀的质量和性能符合相关标准和要求。

2. 检验标准：本次检验参照了国家标准 GB/T 12238-2008《金属密封蝶阀》。

3. 检验方法：采用了以下检验方法进行不锈钢蝶阀的检验：

- 外观检查：检查阀体表面是否有划痕、变形等缺陷。

- 尺寸测量：测量阀体的尺寸，包括阀门直径、阀杆长度等。

- 密封性能测试：通过水压试验或气密性测试，检验阀门的密封性能。

- 操作性能测试：检验阀门的开启、关闭是否灵活，阀杆是否正常工作。

4. 检验结果：

- 外观检查：不锈钢蝶阀表面无划痕、变形等缺陷，符合要求。 - 尺寸测量：阀门直径为XX，阀杆长度为XX，尺寸符合要求。

- 密封性能测试：经水压试验，不锈钢蝶阀在设计压力下无泄漏现象，符合要求。

- 操作性能测试：不锈钢蝶阀开启、关闭灵活，阀杆正常工作，符合要求。

5. 结论：根据以上检验结果，不锈钢蝶阀经检验合格，质量和性能符合相关标准和要求，可投入使用。

6. 建议：在使用过程中，应定期对不锈钢蝶阀进行维护保养，确保其长期稳定运行。另外，如有需要，应委托专业人员进行定期检验和维修。

以上是对不锈钢蝶阀的检验报告，通过本次检验，确认了不锈钢蝶阀的质量和性能符合标准和要求，为使用者提供了保障。

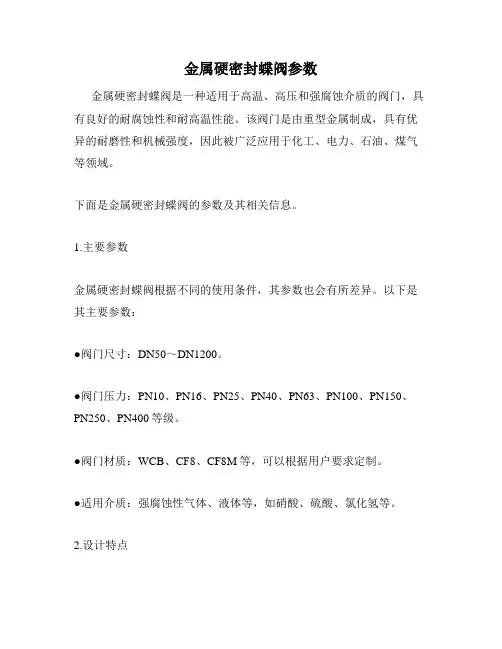

金属硬密封蝶阀参数

金属硬密封蝶阀是一种适用于高温、高压和强腐蚀介质的阀门，具有良好的耐腐蚀性和耐高温性能。该阀门是由重型金属制成，具有优异的耐磨性和机械强度，因此被广泛应用于化工、电力、石油、煤气等领域。

下面是金属硬密封蝶阀的参数及其相关信息。

1.主要参数

金属硬密封蝶阀根据不同的使用条件，其参数也会有所差异。以下是其主要参数：

●阀门尺寸：DN50～DN1200。

●阀门压力：PN10、PN16、PN25、PN40、PN63、PN100、PN150、PN250、PN400等级。

●阀门材质：WCB、CF8、CF8M等，可以根据用户要求定制。

●适用介质：强腐蚀性气体、液体等，如硝酸、硫酸、氯化氢等。

2.设计特点

金属硬密封蝶阀具有以下设计特点：

●密封性好：采用金属对金属硬密封设计，具有卓越的密封性能，可以有效避免介质泄漏。

●操作简便：该阀门结构简单，开闭灵活，操作方便，且具有长寿命、可靠性高的特点。

●耐高温、抗腐蚀：金属硬密封蝶阀的材质具有优异的耐高温、抗腐蚀性能，可以适用于温度范围在-40℃～+560℃的介质。

3.使用注意事项

金属硬密封蝶阀在使用过程中，需要注意以下事项：

●使用前应检查阀门及管道是否畅通，以免影响其正常工作。

●在使用中，应注意介质的流速，以保证阀门顺畅运行，且不影响其密封性能。

●使用中如遇到异常情况，应及时关闭阀门，等待专业人士处理。

●定期对阀门进行维护和检修，可以延长其使用寿命，保证其性能。

综上所述，金属硬密封蝶阀是一种性能优良的阀门，具有卓越的耐高温、耐腐蚀和密封性能，适用于高温、高压和强腐蚀介质的场合。在使用阀门过程中，需要注意其参数和使用要点，保证其正常工作，并延长其使用寿命。

金属平面密封气动蝶阀的技术特点分析

1前言

近几年来，随着现代工业的发展，蝶阀的使用已从低压供水扩展到温度高于538℃，低到-184℃的介质，压力也从低到高，广泛用于空分、化工、冶金、污水处理等领域。而且口径越来越大，性能要求更高，使用寿命要求更长。当前，国内外生产的蝶阀大多数为橡胶密封和塑料密封，容易磨损和老化，达不到设备连续运行周期。以空分为例，当今以深冷分离原理为主的空分设备，其流程都采用分子筛预净化流程，工作压力为0.5～0.9mpa，介质温度的变化范围在10～200℃，其切换阀使用温差大，口径大，切换频繁，阀门橡胶密封圈容易磨损和老化，而且更换也比较困难。针对这些情况，开发研制了连杆增力式金属平面密封气动蝶阀系列。这种新型蝶阀已获得国家实用型专利(专利号为：zl97224037.3)。

2金属平面密封气动蝶阀的特点

(1)采用杠杆式启闭结构，使密封副间相对滑动很小，减小相对磨损。

(2)执行机构采用连杆增力机构。这种机构在蝶阀处于关闭状态时，驱动装置能输出最大扭矩，且具有自锁性能，工作安全可靠。

(3)采用金属平面密封结构，具有很强的耐腐蚀性和耐磨性，适用于高温环境，使用寿命长。

(4)关键部件进行了优化设计，使总的阀门启闭次数可以达到1×106次以上。

(5)该阀的控制系统采用非接触式电磁舌簧开关，不受环境条件限制，而且信号灵敏，准确性高，可以实现远程遥控，气动控制和自动控制，与设备配套时也可以实现无人操作。

3结构及工作原理

3.1杠杆式启闭结构

杠杆式启闭结构。当蝶阀关闭时，主轴与杠杆用锥销紧固，绕o点按逆时针旋转，杠杆用带孔销带动蝶板ab，由压缩弹簧推动蝶板固定在杠杆的支点n上，随主轴杠杆的转动而转动。当蝶板上端b与阀体密封面全部接触而达到密封。开启过程正好相反。在启闭过程中，密封副间相对滑动很小，减小相对磨损。在关闭状态为轴向压力密封，改变传统的外力挤压密封。

蝶阀的结构和在使用过程存在的问题

蝶阀的结构和在使用过程存在的问题是什么，下面为大家详细介绍一下，以供参考。

目前，蝶阀作为一种用来实现管路系统通断及流量控制的部件，已在石油、化工、冶金、水电等许多领域中得到极为广泛地应用。在已公知的蝶阀技术中，其密封形式多采用密封结构，密封材料为橡胶、聚四氟乙烯等。由于结构特征的限制，不适应耐高温、高压及耐腐蚀、抗磨损等行业。

现有一种比较先进的蝶阀是三偏心金属硬密封蝶阀，阀体和阀座为连体构件，阀座密封表面层堆焊耐温、耐蚀合金材料。多层软叠式密封圈固定在阀板上，这种蝶阀与传统蝶阀相比具有耐高温，操作轻便，启闭无磨擦，关闭时随着传动机构的力矩增大来补偿密封，提高了蝶阀的密封性能及延长使用寿命的优点。

但是，这种蝶阀在使用过程中仍然存在以下问题：

一、由于多层软硬叠式密封圈固定在阀板上，当阀板常开状态时介质对其密封面形成正面冲刷，金属片夹层中的软密封带受冲刷后，直接影响密封性能。

二、受结构条件的限制该结构不适应做通径DN200以下阀门，原因是阀板整体结构太厚，流阻大。

三、因三偏心结构的原理，阀板的密封面与阀座之间的密封是靠传动装置的力矩使阀板压向阀座。正流状态时，介质压力越高密封挤压越紧。当流道介质逆流时随着介质压力的增大阀板与阀座之间的单位正压力小于介质压强时，密封开始泄漏。

高性能三偏心双向硬密封蝶阀，其特征在于：所述阀座密封圈由软性T形密封环两侧多层不锈钢片组成。阀板与阀座的密封面为斜圆锥结构，在阀板斜圆锥表面堆焊耐温、耐蚀合金材料；固定在调节环压板之间的弹簧与压板上调节螺栓装配一起的结构。

这种结构有效地补偿了轴套与阀体之间的公差带及阀杆在介质压力下的弹性变形，解决了阀门在双向互换的介质输送过程中存在的密封问题。采用软性T型两侧多层不锈钢片组成密封圈，具有金属硬密封和软密封的双重优点，无论在低温和高温情况下，均具有零渗漏的密封性能。
