Cadence基本操作、快捷键、基础知识

  • 格式：pdf
  • 大小：327.84 KB
  • 文档页数：4

一、基本操作

（一） 电路图绘制

1、登陆到UNIX系统。 在登陆界面，输入用户名 ***和密码***** 。

2、Cadence的启动。

登录进去之后，点击Terminal出现窗口，输入icfb命令，启动Cadence软件。

3、根据设计指标及电路结构，估算电路参数。

4、利用Candence原理图的输入。 （1）Composer的启动。在CIW窗口新建一个单元的Schematic视图。

（2）添加器件。在comparator schematic窗口点击Add-Instance或者直接点i,就可以选择所

需的器件。

（3）添加连线。执行Add-Wire，将需要连接的部分用线连接起来。

（4）添加管脚。执行Add-Pin和直接点p，弹出添加管脚界面。 （5）添加线名。为设计中某些连线添加有意义的名称有助于在波形显示窗口中显出该条线

的信号名称，也可以帮助检查电路错误。点击Add-Wire Name，弹出新窗口，为输入输出线

添加名称。为四端的MOS器件的衬底添加名称vdd！或gnd！，其中！表示全局变量。

（6）添加电源信号,根据不同的仿真电路设置不同的电源参数。

（7）保存并检查。点击schematic窗口上的Check and Save按钮，察看是否有警告或者错误。如果有，察看CIW窗口的提示。4、利用Candence原理图的输入。

（二）电路图仿真

（1）启动模拟仿真环境。在comparator schematic窗口，选择Tools-Analog Environment，弹出模拟仿真环境界面。

（2）设置模型库。

（3）设置分析类型。在仿真窗口，点击Choose Analyses按钮，弹出Choose Analyses窗口，

该窗口中列出了各种仿真类型，依次进行各种仿真，如ac、dc、tran，进行交流仿真、直流

仿真、瞬态仿真。 （4）设置波形显示工具。Cadence中有两种波形显示工具：AWD和wavescane，在仿真窗口

选择Session-assign，在弹出的窗口中可以选择波形显示工具为AWD或wavescane。

（5）选择输出结果显示信号。在Results中选择Main ,在电路图中点击输出确定输出波形信

号。

（6）进行仿真。选择Simulation-Run，或者直接点击仿真窗口右下角的Run按钮来启动仿真，仿真开始过程中，在CIW窗口会出现一系列仿真信息，另外会弹出一个Spectre输出窗

口。仿真结束会自动弹出波形显示窗口。

（7）观察波形，看是否满足设计要求。

（二） 版图绘制

（1）Composer的启动。在CIW窗口新建一个单元的layout视图。

（2）添加器件。在comparator schematic窗口点击Add-Instance或者直接点i,就可以选择所

需的器件。

（3）选择有源区LSW中的TO，在layout视图中点击R，点击鼠标生成有源区区域，另外P阱选TB，N型沉底选SN,P型衬底选SP。 （4）添加连线。点击LSW窗口中的不同材料类型连线，在layout视图里面点击P,将需要连

接的部分用线连接起来。金属1选LSW中的A1（dg)，金属2选择A2(dg)。

（5）添加线名。为设计中某些连线添加有意义的名称有助于帮助检查电路错误。点击左侧工具栏中的Label，弹出新窗口，为输入输出线添加名称。为四端的MOS器件的衬底添加名

称vdd或gnd,针对不同的门电路可以命名Vin、Vout。

（6）保存并检查。点击layout窗口上的Check and Save按钮，察看是否有警告或者错误。

如果有，察看CIW窗口的提示。

（三） 版图检查

(1）版图绘制完成之后，点击file->export->stream在弹出的窗口里选择检查的文件；

（2)输出路径为./dracula,然后选择user，在里面将map定位到cstu01文件夹下面，点击确

定，输出显示successful。 （3）使用vi将Dracula.rul中的gds文件名和primary cell 更改为刚才输出的名字；

（4)打开terminal,cd dracula 将命令行定位到dracula文件夹下；

(5)输入PDRACULA进入dracula控制命令中；

（6）依次输入/get dracula/finish 完成设置；

（7）输入./jxrun.com程序会进行检测，完成之后在绘制窗口选在drc,定位为./dracula会弹出检查出的错误，根据错误进行定位修改。

(1）打开terminal,cd dracula 将命令行定位到dracula文件夹下；

（2) 使用vi drc.rul命令将gds文件名和primary 更改为刚才输出的名字；

（3）版图绘制完成之后，点击file->export->stream在弹出的窗口里选择检查的

文件；

（4) 输出路径为./dracula,然后选择user，在里面将map定位到cstu05文件夹下

面，点击确定，输出显示successful；

(5)输入PDRACULA进入dracula控制命令中；

（6）依次输入/get dracula/finish 完成设置；

（7）输入./jxrun.com程序会进行检测，完成之后在绘制窗口选在drc,定

位为./dracula会弹出检查出的错误，根据错误进行定位修改。

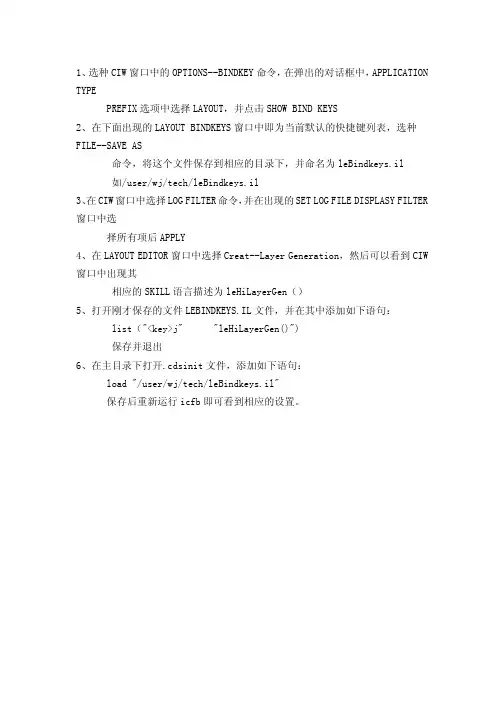

二、快捷键及操作命令

1. 电路图的输入：

I 放置器件

W 连线 P 管脚

x检查并存盘

s存盘

[ 缩小 ] 放大

F 整图居中显示

u 撤销上一次操作 Esc 清楚刚键入的命令

c 复制

m 移动

shift+m 移动器件但不移动连线

Delete 删除

r 旋转器件并拖动连线

q 属性编辑

L 添加线名 shift+L 标注

N 添加几何图形

shift+N 添加标号

m，F3 器件翻转

shift+E 查看底层电路 ctrl+E 还回顶层电路

2. 版图设计

P 布线

shift+x：进入下一层版图

ctrl+x：还回上一层版图

3.命令

cd dracula

X 删除

I 写入 ：q 退出

：wq 保存设置退出

三、基础知识

1. 低掺杂P阱不接金属； 2. P管放N阱；

3. 场氧不需要画间隔 （代工厂）

4. 多晶硅跨几个有源区就有几个管子；

5. 金属走不开才用多晶硅做导线；

6. 电容只看面积小的底板； 7. 多晶—poly 两三层金属布线常见； 8. 通孔：contact—金属和有源区；via—金属和金属；

9. 天线效应 跳线 二极管 衬底接触；
