Cadence virtuoso Layout Editer的实用技巧

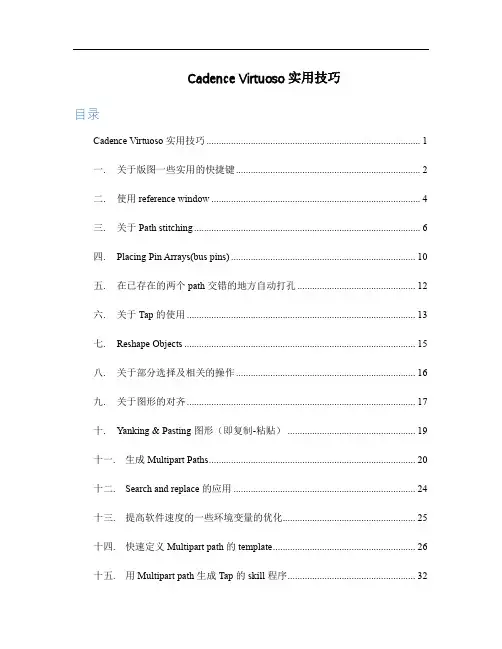

Cadence Virtuoso实用技巧目录Cadence Virtuoso实用技巧 (1)一.关于版图一些实用的快捷键 (2)二.使用reference window (4)三.关于Path stitching (6)四.Placing Pin Arrays(bus pins) (10)五.在已存在的两个path交错的地方自动打孔 (12)六.关于Tap的使用 (13)七.Reshape Objects (15)八.关于部分选择及相关的操作 (16)九.关于图形的对齐 (17)十.Yanking & Pasting图形（即复制-粘贴） (19)十一.生成Multipart Paths (20)十二.Search and replace的应用 (24)十三.提高软件速度的一些环境变量的优化 (25)十四.快速定义Multipart path的template (26)十五.用Multipart path生成Tap的skill程序 (32)一.关于版图一些实用的快捷键F3：显示Option formF4：Full/Partial 选择切换N：改变snap model，n---diagonal, Shift+n---orthogonal, Ctrl+n---L90XfirstCtrl+y：当多个图形叠在一起时（点击左键默认是两个图形间切换），可以轮流选择重叠的图形BackSpace：当命令尚未完成时，可以撤销上一次（多次点击可撤销多次）鼠标的点击。

如：画path时可撤销前面鼠标错误的点击，选择很多图形stretch，点了reference point发现有多选，可撤销点击，去掉多选图形后再stretch。

Right mouse：a. 没有命令时重复上次命令；b. move和Create instance时逆时针旋转，Shift＋Right mouse轮流关于x/y轴对称；c. 画path时，L90Xfirst和L90Yfirst之间切换，Ctrl＋Right mouse Path自动换层（Path stitching）切换，Shift＋Right mouse换层时通孔旋转；d. Reshape和split时，切换不同的高亮区域，以便下一步的操作。

Cadence版图布局软件Virtuso Layout Editor快捷键归纳(也就是Virtuso中说的Bindkey)下鼠标操作：单击左键选中一个图形(如果是两个图形交叠的话，单击左键选中其中一个图形，在单击选中另一个图形) 用左键框选，选中一片图形，某个图形要被完全包围才会被选中。

中键单击调出常用菜单命令(很少用，要点两下，麻烦。

我们有快捷键的嘛)右键点击拖放用来放大。

放大后经常配合F键使用，恢复到全部显示。

配合Tab键使用，平移视图。

右键还有“Strokes”，就是点住右键画些图线，就能实现调用某些命令。

Shift+左键加选图形，Ctrl+左键减选图形。

(Cadence菜单中大写表示+按shift，Ctrl写成^)1make cell2flatten cell3highlight net4disable highlightShift+1234567890 显示对应metal n与n+1 layer （F7恢复全部layers）Ctrl+123456789激活LSW中的当前metal nF1显示帮助窗口。

F2保存。

F3这个快捷键很有用，是控制在选取相应工具后是否显示相应属性对话框的。

比如在选取Path工具后，想控制Path的走向，可以按F3调出对话框进行设置。

F4英文是Toggle Partial Select，就是用来控制是否可以部分选择一个图形。

？F5打开calicre RVE。

？F7显示all layerF8Guided Path Create 切换至L90XYFirst。

F9是Filter Size 我不知道怎么用。

?Ctrl+A全选。

这个和windows下是一样的。

Shift+B Return。

这个牵扯到“Hierarchy”。

这个命令就是等级升一级，升到上一级视图。

B键去某一级(Go to Level)。

Ctrl+C中断某个命令，不常用。

一般多按几次Esc键取消某个命令。

Shift+C裁切(Chop)。

Cadence版图布局软件Virtuso Layout Editor 快捷键归纳[zz] 摘自首先介绍下鼠标操作吧。

首先介绍下鼠标操作吧。

单击左键选中一个图形(如果是两个图形交叠的话，单击左键选中其中一个图形，在单击选中另一个图形)用左键框选，选中一片图形，某个图形要被完全包围才会被选中。

用左键框选，选中一片图形，某个图形要被完全包围才会被选中。

中键单击调出常用菜单命令(很少用，要点两下，麻烦。

我们有快捷键的嘛) 右键点击拖放用来放大。

放大后经常配合F 键使用，恢复到全部显示。

配合Tab 键使用，平移视图。

右键还有“Strokes”，就是点住右键画些图线，就能实现调用某些命令。

用某些命令。

Shift+左键加选图形，Ctrl+左键减选图形。

(Cadence 菜单中大写表示+按shift ，Ctrl 写成^)F1 显示帮助窗口。

显示帮助窗口。

F2 保存。

保存。

F3 这个快捷键很有用，是控制在选取相应工具后是否显示相应属性对话框的。

比如在选取Path 工具后，想控制Path 的走向，可以按F3调出对话框进行设置。

置。

F4 英文是Toggle Partial Select ，就是用来控制是否可以部分选择一个图形。

F5 打开。

打开。

F6，F7帮助上有，但我试过，没反应-_-F8 Guided Path Create 切换至L90XYFirst 。

F9 是Filter Size 我不知道怎么用。

Ctrl+A 全选。

这个和windows 下是一样的。

Shift+B Return 。

这个牵扯到“Hierarchy”。

我翻译成“等级”。

这个命令就是等级升一级，升到上一级视图。

等级升一级，升到上一级视图。

B 键去某一级(Go to Level)。

Ctrl+C 中断某个命令，不常用。

一般多按几次Esc 键取消某个命令。

键取消某个命令。

Shift+C 裁切(Chop)。

首先调用命令，选中要裁切的图形，后画矩形裁切。

利用Cadence virtuoso layout edit制做pcell发表于242 天前⁄版图设计⁄暂无评论⁄被围观404 views+基本的mos管的pcell建立在新建的cellview中进行以下操作Tools-pcell先layout出一个最简单的MOS 管定义channal 长度和宽度L，W：点击stretch命令进行横向和纵向拉伸Stretch in X ：将出现的控制线，跨过你所需要拉伸的所有layer，然后按enter出现下图所示的图框Name or Expression for stretch：自己取个名字，比如L代表了channal channelReference Dimension （Default）：L的尺寸，默认为控制线所经过的最小layer宽度其他的几个选项可以调整layer 拉伸的方向和最小最大值W用stretch in Y定义然后看看成果点击compile –to pcell，进行编辑点击OK，并且保存。

可以看到现在调用出来的MOS 已经是一个可以编辑W，L的器件了。

但是我们有的时候我们要用到多个finger并联，所以可以通过设置另外一个参数M来实现。

因为M实际上就是一个finger复制M次，所以我们要用到repetition选项，如果这样直接使用这个操作，无法实现我们需要的结果，现在进行repetition 的L是原始的L但是希望得到的是L改变后的复制，所以我们用到stretch-qualify点击Qualify，此时控制线可选，点击控制L的线，并希望与其一起变化的layer，并双击或者enter确定现在就可以进行repetition操作了。

我们还需要定义一个X方向的辅助参数ods，选中需要repeatlayer，一般是poly，contact，metal，Repetition-repeat in X，Ok，然后进行compile-to pcell同样的方法不用定义ods，然后其他定义和上相同，调用两个pcell可以看出两者的不同横向的repeat后，要进行纵向的repeat一般选择contact repeat。

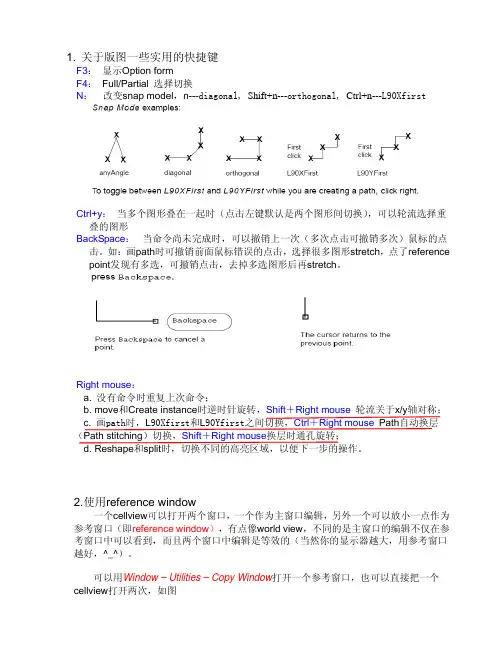

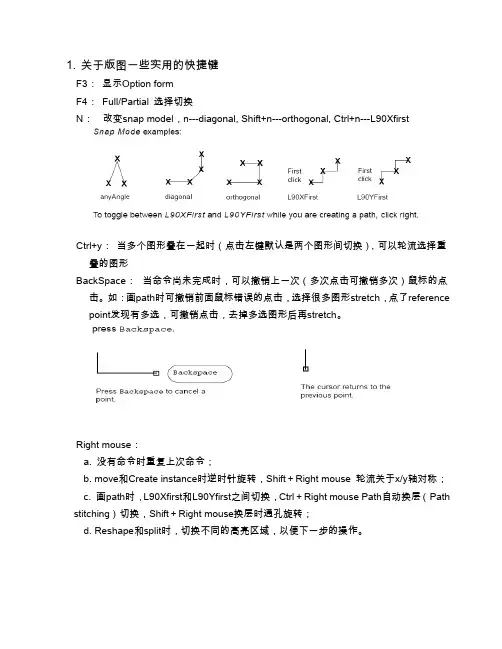

1.关于版图一些实用的快捷键F3：显示Option formF4：Full/Partial 选择切换N：改变snap model，n---diagonal, Shift+n---orthogonal, Ctrl+n---L90XfirstCtrl+y：当多个图形叠在一起时（点击左键默认是两个图形间切换），可以轮流选择重叠的图形BackSpace：当命令尚未完成时，可以撤销上一次（多次点击可撤销多次）鼠标的点击。

如：画path时可撤销前面鼠标错误的点击，选择很多图形stretch，点了reference point发现有多选，可撤销点击，去掉多选图形后再stretch。

Right mouse：a. 没有命令时重复上次命令；b. move和Create instance时逆时针旋转，Shift＋Right mouse 轮流关于x/y轴对称；c. 画path时，L90Xfirst和L90Yfirst之间切换，Ctrl＋Right mouse Path自动换层（Path stitching）切换，Shift＋Right mouse换层时通孔旋转；d. Reshape和split时，切换不同的高亮区域，以便下一步的操作。

2.使用reference window一个cellview可以打开两个窗口，一个作为主窗口编辑，另外一个可以放小一点作为参考窗口（即reference window），有点像world view，不同的是主窗口的编辑不仅在参考窗口中可以看到，而且两个窗口中编辑是等效的（当然你的显示器越大，用参考窗口越好，^_^）。

可以用Window – Utilities – Copy Window打开一个参考窗口，也可以直接把一个cellview打开两次，如图可以同时在两个窗口中编辑3.关于Path stitching①画path时可以从一层切换到另一层，并且自动打上对应的接触孔，这个功能叫path stitching.②在Change To Layer 栏里选择你要换的layer，也可以通过Control+right mouse 键来选择需要换的层。

cadence快捷键总结Cadence版图布局软件Virtuso Layout Editor快捷键归纳(也就是Virtuso中说的Bindkey)首先介绍下鼠标操作。

单击左键选中一个图形(如果是两个图形交叠的话，单击左键选中其中一个图形，在单击选中另一个图形)用左键框选，选中一片图形，某个图形要被完全包围才会被选中。

中键单击调出常用菜单命令(很少用，要点两下，麻烦。

我们有快捷键的嘛)右键点击拖放用来放大。

放大后经常配合F键使用，恢复到全部显示。

配合Tab键使用，平移视图。

右键还有“Strokes”，就是点住右键画些图线，就能实现调用某些命令。

Shift+左键加选图形，Ctrl+左键减选图形。

(Cadence菜单中大写表示+按shift，Ctrl写成^) F1显示帮助窗口。

F2保存。

F3这个快捷键很有用，是控制在选取相应工具后是否显示相应属性对话框的。

比如在选取Path工具后，想控制Path的走向，可以按F3调出对话框进行设置。

F4英文是Toggle Partial Select，就是用来控制是否可以部分选择一个图形。

F5打开。

F6，F7帮助上有，但我试过，没反应-_-!!!F8Guided Path Create切换至L90XYFirst。

F9是Filter Size我不知道怎么用。

Ctrl+A全选。

这个和windows下是一样的。

Shift+B Return。

这个牵扯到“Hierarchy”。

我翻译成“等级”。

这个命令就是等级升一级，升到上一级视图。

B键去某一级(Go to Level)。

Ctrl+C中断某个命令，不常用。

一般多按几次Esc键取消某个命令。

Shift+C裁切(Chop)。

首先调用命令，选中要裁切的图形，后画矩形裁切。

C键复制。

复制某个图形。

Ctrl+D取消选择。

这个也可用鼠标点击空白区域实现。

这个快捷键和Photoshop中的取消选区的快捷键是一样的。

还有Shift+D，和D也是取消选择，我觉得很不实用。

Virtuoso Layout Editor 快捷键归纳鼠标快捷键操作1、单击左键选中一个图形。

2、用左键框选，选中一片图形，某个图形要被完全包围才会被选中。

3、单击中键调出常用菜单命令。

4、右键点击拖放用来放大。

放大后经常配合 F 键使用，恢复到全部显示。

配合Tab键或者方向键，平移视图。

5、Shift+左键加选图形，Ctrl+左键减选图形。

(Cadence 菜单中大写按Shift+A字母，或者直接按大小写切换键Caps lock）。

6、右键常用命令（Right mouse）：a. 没有命令时重复上次命令；b. move 和Create instance 时逆时针旋转，Shift ＋Right mouse轮流关于x/y轴对称；c. 画path时，L90Xfirst和L90Yfirst之间切换，Ctrl＋Right mouse Path自动换层（Path stitching）切换，只有techfile中有关contact的定义了之后才能使用Path stitching 的功能，Shift ＋Right mouse换层时通孔旋转；d. Reshape和split 时，右键切换不同的高亮区域，以便下一步的操作；键盘快捷键操作F1显示帮助窗口，没反应。

F2 保存。

F3控制在选取相应工具后是否显示相应属性对话框的。

F4 英文是Toggle Partial Select，就是用来控制是否可以部分选择一个图形。

F5打开。

F6没反应。

F7没反应。

F8 Guided Path Create 切换至L90XYFirst。

F9是Filter Size。

Ctrl+A全选。

B键（Return To Level）返回上一级，类似Shift+B。

Shift+B（Return）返回到上一级视图。

C键（copy）复制。

Ctrl+C中断某个命令，不常用。

一般多按几次Esc 键取消某个命令。

Shift+C (Chop)切割，首先调用命令，选中要裁切的图形，后画矩形裁切。

关于cadence-virtuoso的一些实用技巧以下是一些关于Cadence Virtuoso的实用技巧：1. 利用工具栏和快捷键：Virtuoso具有丰富的工具栏和快捷键选项，可以帮助您快速访问常用功能。

了解并使用这些选项可以提高您的工作效率。

2. 使用布局编辑器：布局编辑器是一个强大的工具，可以用于设计芯片的物理布局。

学会使用布局编辑器的功能，例如图层放置、区域分配、设备放置等，可以将设计优化到最佳状态。

3. 路由设置：在进行布线时，可以设置不同的路由参数以满足设计的要求。

通过调整路由设置，如寻路方向、蔽隔层规则等，可以生成更好的布线结果。

4. 使用 DRC 和 LVS 检查：DRC (Design Rule Check) 和 LVS (Layout vs. Schematic) 是确保设计质量的重要工具。

在设计结束后，务必运行 DRC 和 LVS 检查来查找潜在的错误和不匹配。

5. 嵌入定制的脚本：Virtuoso支持脚本语言，如Skill和Tcl。

通过嵌入自己的脚本，可以自动执行一系列的操作，从而提高设计的自动化程度。

6. 使用层间生成器：层间生成器是一个实用的工具，可以自动生成多层布线。

通过使用层间生成器，可以大大简化布线流程，减少手动操作的时间和复杂性。

7. 查看设计历史：Virtuoso提供了设计历史的功能，可以查看和恢复之前的设计版本。

在设计过程中，定期保存和查看设计历史，可以避免不必要的错误和后悔。

8. 配置自定义快捷键：Virtuoso允许用户配置自定义快捷键。

根据个人喜好和使用习惯，将常用的功能和操作设置为自定义快捷键，可以提高工作效率。

希望这些技巧对您有帮助！请注意，Cadence Virtuoso是一款功能强大的工具，掌握它需要一定的时间和实践。

不断学习和探索，您将能够更加熟练地使用该软件进行芯片设计。
