东芝高周波电子管真空管参数

  • 格式：doc
  • 大小：118.00 KB
  • 文档页数：11

东芝高周波电子管真空管

6T58RB

E3062E

7T84RB

7T85RB

7T69RB

E3069

E3170

E3130

8T85RB

8T25RA

8T87RB

8T61A

9T64A

9T94A

9T38A

电子管编号说明: 三极真空管 (3) ，四极管 (4) ，玻璃 (G),陶瓷的 (C)

阴极 / 灯丝 主要电气参数 额定电压(V) 额定电流(A)

最大输出功率(KW)

跨导(mA/V)

放大系数

阳极电压(KV)

阳极额定电流(A)

阳极耗散功率(KW)

最大使用频率(MHZ)

1022 3C oxide 6.3 1.3 2.5 35 80 3.5 0.15 0.15 3000 Y640

12C3P

2019 4C TH-W 4.2 146 22 80 8 7.5 5.5 25 1000 TH582

2C39B 3C oxide 6.3 1 0.040 25 105 2 0.1 0.1 2500

3068 4C TH-W 18 460 150 400 4.5 15 300 30 TH537

3092 3C TH-W 12.6 380 200 160 41 16.8 120 30 BW1185J2 3111 3C TH-W 7.5 104 22 40 20 7 12 160 3CX10000H3

3-1000H 3G 6.3 30-35 2.5 6.1 22 5 0.7 0.8 50 7092

3-500G 3G 5 14.4 0.85 130 4 0.5 110

3-500Z 3G 5 14.4 0.85 130 4 0.5 110

3CW20000A7 3C TH-W 7.5 99 24.2 200 7 5 20 110

3CW20000H3 3C TH-W 7.5 100 29 20 12 4 20 90

3CW20000H7

3CW30000H3

3CW30000H7 3C TH-W 6.3 160 24.2 200 7 4 30 110

3CW40000H3 3C TH-W 10 160 70 20 12 9 40 90

3CW45000H3 3C TH-W 10 160 120 20 14 11.5 45 75

3CW5000F1 3C TH-W 7.5 50.5 5 11 4.9 6 2.5 5 75

3CX10000A3 3C TH-W 7.5 99 24 5 7 10 160

3CX10000A7 3C TH-W 7.5 99 24 200 8 10 160

3CX10000D3 3C TH-W 5.8 145 30 50 22 12 5 12 120 ITL12-1

3CX10000H3 3C TH-W 7.5 99 29 20 10 10 90

3CX15000A3 3C TH-W 6.3 160 34 20 8 15 100

3CX15000A7 3C TH-W 6.3 160 21.3 200 8 15 110

3CX15000H3 3C TH-W 6.3 160 45 20 12 15 90

3CX1500A7 3C oxide 5 10.5 2.6 200 4 1.5 250

3CX20000H3 3C TH-W 10 160 64 12 20 90

3CX2500A3 3C TH-W 7.5 51.5 10 22 5.5 2 2.67 110 FU-611F

3CX2500F3 3C TH-W 7.5 51.5 10 22 5.5 2 2.67 75 FU-612F

3CX2500H3 3C TH-W 7.5 51.5 10 20 6 4 110

3CX3000A7 3C TH-W 7.5 51.5 7.3 160 5 4 110

3CX3000F7 3C TH-W 7.5 51.5 7.3 160 5 4 75

3CX4500F3 3C TH-W 7 78 14 22 9 6 75 YU108

3CX6000A7 3C TH-W 7 78 10 200 7 6 110 YU148

3CX800A7 3C oxide 13.5 1.5 0.75 200 2.25 0.8 350

4 -125A 4G 5 6.8 0.375 2.45 5.9 3 0.125 110 QY3/125B

4 -250A 4G 5 14.5 1 4 5.1 4 0.25 110 QY4/250B

4-400A 4G 5 14.5 1.1 4 5.1 4 0.4 110 5F23, 5F23A

4-400C 4G 5 14.5 1.1 4 5.1 4 0.4 110 7527

4CV100000C 4C TH-W 10 300 200 166.7 4.5 20 15 100 30 DB-926

4CX10000D 4C TH-W 7.5 75 10 50 4.5 7.5 10 110

4CX1000A 4C oxide 6 9 1.63 3 1 110

4CX15000A 4C TH-W 6.3 160 36.5 50 4.5 10 5 15 225 DB-917

4CX1500A 4C TH-W 5 38.5 1.5 20 5.5 3 1 1.5 220 DB-918

4CX1500B 4C TH-W 6 10 1.1 3 1.5 110

4CX150A 4C oxide 6 2.6 0.39 5 2 0.25 500

4CX250B 4C oxide 6 2.6 0.39 5 2 0.25 500

4CX250FG 4C oxide 26.5 0.54 0.39 5 2 0.25 500

4CX250K 4C oxide 6 3 0.44 5 2 0.25 500 FU-252F

电子管编号说明: 三极真空管 (3) ，四极管 (4) ，玻璃 (G),陶瓷的 (C)

阴极 / 灯丝 主要电气参数 额定电压(V) 额定电流(A)

最大输出功率(KW)

跨导(mA/V)

放大系数

阳极电压(KV)

阳极额定电流(A)

阳极耗散功率(KW)

最大使用频率(MHZ)

4CX3000A 4C TH-W 9 41.5 5.3 35 5.5 7 2 3.5 150 DB-924

4CX300A 4C oxide 6 2.9 0.39 4.8 2.5 0.3 500

4CX35000C 4C TH-W 10 295 150 4.5 20 15 35 30 FD-926F

4CX3500A

4CX350A 4C oxide 6 2.9 0.39 13 2.5 0.35 110

4CX350F 4C oxide 26.5 0.73 0.39 13 2.5 0.35 110

4CX5000A 4C TH-W 7.5 41.5 11 4.5 7.5 3.5 220

4CX600J 4C oxide 6 4.7 1.1 9 3 0.6 30 FU-614F

4CX7500A

4X500A 3G TH-W 5 13.5 0.48 5.2 5.5 4 0.5 120 FU-500F

5867A 3G 5 14 -15 0.75 5 21-29 3.5 0.33 0.38 100 TB3/750

5868 3G 10 9.9 1.69 5.1 28 4 0.38 0.45 100 TB4/1250

5894

5CX1500A 4C TH-W 6 10 1.5 30 3 0.9 1.5 110

5F22 4G 5 14.5 1 4 5.1 4 0.25 110

5F23 4G 5 14.5 1.1 4 5.1 4 0.4 110 4-400A

6T40 3G TH-W 6.3 32.5 1.5 5.1 21 6 0.5 50 TB4/1500

6T50 3G 6.3 30-35 2.5 6.1 22 5 0.7 0.8 50 7092

6T51 3C TH-W 6.3 32.5 2.5 6.7 48 6 0.6 0.8 50 FU-605

6T58RA 3C TH-W 5 22 2.4 4.5 17 5 0.65 0.8 110

7092 3G 6.3 30-35 2.5 6.1 22 5 0.7 0.8 50 TB5/2500

7815AL 3C oxide 6 1.1 0.75 25 100 3.5 1.1 0.01 3000

7F71RA 4C TH-W 4 78 2.72 70 11 5 2.4 3.5 250 FU-720F

7T62R 3C TH-W 6.3 32.5 3.4 6.3 25 7.5 0.75 1.5 50 E3062C

7T69RB 3C TH-W 12.6 35 9.1 13 21 8 2 4.5 110

7T84RB 3C TH-W 6.3 22 3.8 4.5 17 7 0.8 1.5 110 B1565 7T85RB 3C TH-W 6.3 35 5.1 5 21 8 1 2.5 110

805

807

810

811A

812A

813

833D 3G 10 10 1 35 4 0.5 0.3 30

833A 3G 10 10 1 35 4 0.5 0.3 30 FU-33

833C 3G 10 10 1 35 4 0.5 0.3 30 FU-33

845

8533 oxide 6.3 1.5 15 100-150 8 0.1 3000

8536 3C oxide 6 1 2 25 80 2.5 0.1 0.01 3000

8741 3C oxide 6.3 1.3 2.5 35 80 3.5 0.15 0.15 3000 FC312F

8755 3C oxide 6.3 1.3 0.65 35 135 10 5 0.15 3000 FC-309

8560S 4C oxide 6 2.6 0.39 5 2 0.2 500

电子管编号说明: 三极真空管 (3) ，四极管 (4) ，玻璃 (G),陶瓷的 (C)

阴极 / 灯丝 主要电气参数 额定电压(V) 额定电流(A)

最大输出功率(KW)

跨导(mA/V)

放大系数

阳极电压(KV)

阳极

额定电流(A)

阳极耗散功率(KW)

最大使用频率(MHZ)

8F68 4C TH-W 8.5 185 34.8 85 7 11 12 30 220 FU-820Z

8F68R 4C TH-W 8.5 185 25.3 85 7 10 12 30 250 FU-820F

8F75R 4C TH-W 7 64 5.5 62 8.5 9 3 6 250 FU-116F

8F76 4C TH-W 7.5 120 13.4 60 8.75 8 5.5 15 250 FU113Z

8F76R 4C TH-W 7.5 120 13.4 60 8.75 8 5.5 15 250 FU-113F

合集下载

常用电子管参数

常用电子管参数

.

-

- -可修编. 请用ctrt+f搜索

参数类别 典型特性参数 极限运用参数

用 途 备 注 参数名称 灯丝 阳极

第一（控制）栅压 帘栅

阻 互（跨）导 放大系数 灯丝

最高阳极电压 最大阳极功耗 帘栅

电

压 电

流 电

压 电

流 第二栅压 第二栅流 电压（大） 电压（小） 最高电压 最大功耗

符号 Uf I f Ua I a Ug1 Ug2 Ig 2 R i S μ Uf

max Uf

min Ua

max Pa M Ug2max Pg2

max

单位 V A V mA V V mA kΩ mA

—

v — V V V W V W

型 号

二极管

5AR4 5 1.9 2×550 148 ZB2=75n

Rl=2kΩ

5Z1P 5 2±0.2 2×500 125 — — — — — — 5.5 4.5 1400 6 2 — —

5Z2P 5 2±0.2 2×400 125 — — — — — — 5.5 4.5 1400 5 0 — — 负载2.7kΩ .

-

- -可修编. 5Z3P 5 2±0.3 2×500 230 — — — — — — 5.5 4.5 1500 115 — — 负载2kΩ

5Z4P 5 2±0.2 2×500 122 — — — — — — 5.5 4.5 1300 6 0 — — 负载4.7kΩ

常用国产电子管参数

常用国产电子管参数

常用国产电子管参数

常用国产电子管参数

参数类别 典型特性参数 极限运用参数

用

途 备

注 参数名称 灯丝 阳极

第一（控制）栅压 帘栅

内

阻 互（跨）导 放大系数 灯丝

最高阳极电压 最大阳极功耗 帘栅

电

压 电

流 电

压 电

流 第二栅压 第二栅流 电压（大） 电压（小） 最高电压 最大功耗

符号 Uf I f Ua I a Ug1 Ug2 Ig 2 R i S μ Uf

max Uf

min Ua

max Pa M Ug2max Pg2

max

单位 V A V mA V V mA kΩ mA

—

v — V V V W V W

型

号 二

5AR4 5 1.9 2×550 148 极管 ZB2=75n

Rl=2kΩ

5Z1P 5 2±0.2 2×500 125 — — — — — — 5.5 4.5 1400 6 2 — —

5Z2P 5 2±0.2 2×400 125 — — — — — — 5.5 4.5 1400 5 0 — — 负载2.7kΩ

5Z3P 5 2±0.3 2×500 230 — — — — — — 5.5 4.5 1500 115 — — 负载2kΩ

5Z4P 5 2±0.2 2×500 122 — — — — — — 5.5 4.5 1300 6 0 — — 负载4.7kΩ

5Z8P 5 2±0.7 2×500 400 — — — — — — 5.5 4.5 1700 200 — — 负载1kΩ

5Z9P 5 2±0.3 2×500 190 — — — — — — 5.5 4.5 1700 100 — — 负载2.2kΩ

6Z4 6.3 0.6 2×350 72 — — — — — — 7 5.7 1000 2 5 — — 负载5.2kΩ

6Z5P 6.3 0.6 2×400 70 — — — — — — 6.9 5.7 1100 3 0 — — 负载5.7kΩ

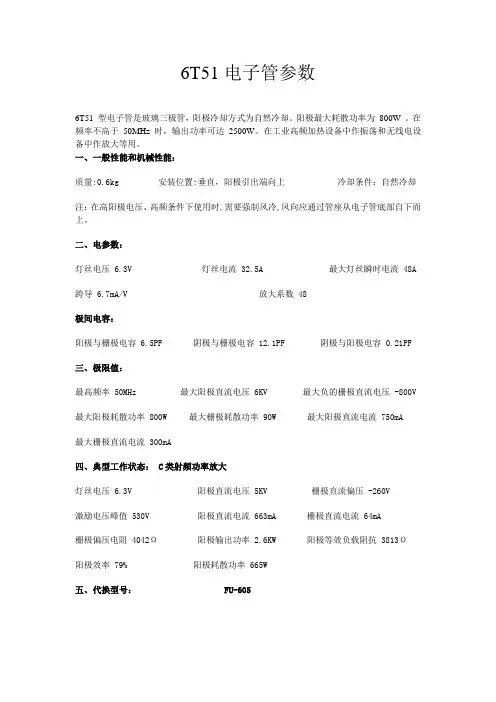

6T51电子管参数

6T51电子管参数

6T51电子管参数

6T51 型电子管是玻璃三极管，阳极冷却方式为自然冷却。阳极最大耗散功率为 800W 。在频率不高于 50MHz 时，输出功率可达 2500W。在工业高频加热设备中作振荡和无线电设备中作放大等用。

一、一般性能和机械性能：

质量:0.6kg 安装位置:垂直，阳极引出端向上 冷却条件：自然冷却

注：在高阳极电压、高频条件下使用时,需要强制风冷,风向应通过管座从电子管底部自下而上。

二、电参数：

灯丝电压 6.3V 灯丝电流 32.5A 最大灯丝瞬时电流 48A

跨导 6.7mA/V 放大系数 48

极间电容：

阳极与栅极电容 6.5PF 阴极与栅极电容 12.1PF 阴极与阳极电容 0.21PF

三、极限值：

最高频率 50MHz 最大阳极直流电压 6KV 最大负的栅极直流电压 -800V

最大阳极耗散功率 800W 最大栅极耗散功率 90W 最大阳极直流电流 750mA

最大栅极直流电流 300mA

四、典型工作状态： C类射频功率放大

灯丝电压 6.3V 阳极直流电压 5KV 栅极直流偏压 -260V

激励电压峰值 530V 阳极直流电流 663mA 栅极直流电流 64mA

栅极偏压电阻 4042Ω 阳极输出功率 2.6KW 阳极等效负载阻抗 3813Ω

阳极效率 79% 阳极耗散功率 665W

五、代换型号： FU-605

6p1电子管参数

6p1电子管参数

- 1 - 6p1电子管参数

6P1电子管是一种常用的小功率电子管，它的起源可以追溯到上世纪50年代，由中国电子元件厂制造。6P1电子管可以应用于收音机、电视机、电子音响设备等音频设备，也可以用于电音加强器、静噪线路等高级电子设备。6P1电子管具有体积小、低功耗、抗干扰能力强、耐热性高等特点，使其在电子产品中得到了广泛的应用。

6P1电子管参数主要包括：

构：6P1电子管是一种三端管，由三个结构部分（离子泵层、放大管层和控制层）组成。

压：6P1电子管的高压放电电压约为250～350V，低压放电电压为6～7V，正向电压为1～2V。

电流：6P1电子管的高压放电漏电流一般为5mA左右，耐压为约250～350V。

出功率：6P1电子管的输出功率一般为3W。

率范围：6P1电子管的频率范围一般为10Hz～100kHz，较低的频率可达到20kHz，较高的频率可达到120kHz。

作温度：6P1电子管的工作温度一般为-30℃～+85℃。

散电容：6P1电子管的高压和低压杂散电容分别为7.5～12pf和0.5～1.5pf。

声：6P1电子管的噪声系数一般为5dB以下。

大系数：6P1电子管的放大系数一般为40～60倍，较高的放大系数可达到70倍。 - 2 - 6P1电子管是一种具有抗干扰能力强、耐热性高、体积小、低功耗等特点的小功率电子管，可广泛用于收音机、电视机、电子音响设备、电音加强器、静噪线路等电子设备的电路设计。参数非常重要，类似电压、漏电流、输出功率、频率范围、操作温度、杂散电容、噪声、放大倍数等，都是设计者必须注意的。由于6P1电子管本身的特点，在设计时还要根据特定应用的负载特性、环境特性等来选择合适的参数，以确保6P1电子管能满足特定应用的要求。

正确选择参数是6P1电子管应用成功的关键，在使用6P1电子管之前，必须根据特定应用对参数进行合理的设计和选择，以确保6P1电子管真正达到设计期望的性能指标。合理选择6P1电子管的参数后，设计者可以根据6P1电子管的相关资料，进行参数的指定和组合，以确保最终的设计产品能够实现最佳性能。
