6N2电子管个管脚说明及参数6N2电子管个管脚说明及参数，正常参数和极限参数，频率范围和音效特点1(6)屏极，2（7）栅极，3（8）阴极，45灯丝。
6N1、6N2管脚排列功能与6N11相同（都是小九脚的【北京管】）。
6N2的参数类型:旁热式阴极双三极管。
主要用途:低频电压放大。
(基本数据)（单只三极管）灯丝电压(Uf)=6.3V;灯丝电流(If)=0.34A;阳极电压（Ua）=250V;栅极电压（Ug）=-1.5V;阳极电流（Ia）=2.3±0.9mA;跨导（S）=1.6～2.65mA/V;放大系数（μ）=97.5±1.75.(极间电容)输入电容（Cin）=2.15pF;第一只三极管输出电容（Cout1）=2.6pF;第二只三极管输出电容（Cout2）=2.8pF;两只三极管阳极间电容（Cala2）≤0.3;过渡电容（Cag）≤0.8pF.(极限运用数据)最大灯丝电压（Ufmax）=7.0V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=300V;最大灯丝与阴极间电压（Ufkmax）±100V;最大阴极电流（Ikmax）=10mA;最大阳极耗散功率（Pamax）=1W;最大栅极电阻（Rgamx）=0.5MΩ.电子管参数-- 自命名国产电子管 6P1类型:旁热式阴极束射四极管主要用途:低频功率放大(基本数据)灯丝电压(Uf)=6.3V;灯丝电流(If)=0.5A;阳极电压（Ua）=250V;阳极电流（Ia）=44±11mA;第二栅极电压（Ug2）=250V;第二栅极电流（Ig2）≤7mA;输出功率①（Po）≥3.8W;跨导（S）=4.9±1.1mA/V;内阻（Ri）=40kΩ;非线性失真系数②（Kf）=7%.注:①Ug1～=8.8V,ZL=5kΩ;②Ug1～值应使Po=3.8W.(极限运用数据)最大灯丝电压（Ufmax）=7V;最小灯丝电压（Ufmin）=5.7V;最大阳极电压（Uamax）=250V;最大第二栅极电压（Ug2max）=250V;最大灯丝与阴极间电压（Ufkmax）±100V; 最大阴极电流（Ikmax）=70mA;最大阳极耗散功率（Pamax）＝12Ｗ;最大第二栅极耗散功率（Pg2max）＝2.5W; 最大第一栅极电阻（Rg1max）=0.5MΩ.单端甲类小胆机的制作经验总结1、现在很多自己动手制作胆机的朋友很多都是按照一些参考电路来仿制，其对参考电路中的很多技术参数心中并不清楚，只是照葫芦画瓢，心中没底自然设计出的成品就不一定能达到预期的效果。
一）、一般电子管的编号（包括接收放大管、小功率整流管、小型振荡管）第一部分：表示灯丝电压伏特数的整数部分：0表示冷阴极1表示灯丝电压为0.7~1.2V2表示灯丝电压为2.2~2.5V3表示灯丝电压为2.8V4表示灯丝电压为4.2V或4.4V5表示灯丝电压为5V6表示灯丝电压为6.3V12表示灯丝电压为12.6V灯丝电压在20V以上时，用实际电压数值表示，例如35则表示35V。
第二部分：表示电子管类型的字母：D表示“二极管”H表示“双二极管”G表示“双二极三极管”B表示“双二极五极管”C表示“三极管”N表示“双三极管”F表示“三极五极管”S表示“四极管”J表示“锐截止五极管和锐截止束射四极管”K表示“遥截止五极管”T表示“双四极管和输出束射四极管”V表示“二次放射管”P表示“输出五极管和输出束射四极管”A表示“变频管”U表示“三极六极管、三极七极管、三极八极管”L表示“横向偏转射线管”E表示“调谐指示管”Z表示“小功率整流二极管”第三部分：表示同类型管序号的数字，无特殊意义。
第四部分：表示电子管的外形结构形式的字母P表示普通玻璃管K表示陶瓷管J表示“橡实”管G表示外径大于11毫米的超小型管B表示外径为8~11毫米的超小型管A表示外径大于4，小于8毫米的超小型管R表示外径为4毫米和4毫米以下的超小型管S表示销式管D表示盘封管（灯塔管）无代号的，外径为19毫米和22.5毫米的小型管，俗称拇指管，例如6N1、6N2、6N3、6N4、6N6、6N10、6N11（二）高压、大功率整流二极管和充气整流管以及闸流管的编号第一部分：表示电子管类型的字母：E表示真空高压整流二极管EM表示真空脉冲整流二极管EQ表示充气整流二极管EG表示充汞整流二极管Z表示冷阴极闸流管ZQ表示充气闸流管ZG表示汞气闸流管ZQM表示脉冲充气闸流管H表示汞整流管（液体汞阴极）Y表示引燃管第二部分：表示同类型管序号的数字。
第三部分：没有代号（用破折号“—”表示）。

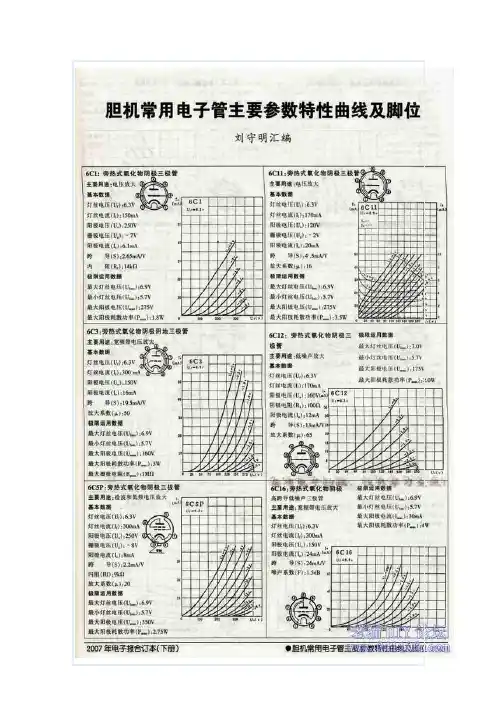

k6C5P 6.30.32508±3-8——9 2.220 6C6B 6.30.21209±2.7R k=220Ω——5525 6C7B 6.30.2250 4.5±1.3R k=400Ω——16465 6C16 6.30.315024R k=60Ω———24—6C31B-Q 6.30.225040±100——0.6520>13 6C32B-Q 6.30.162003±1.3R k=280Ω——28.5 3.5100 6N1 6.30.62507.5±2R k=600Ω——8 4.435 6N2 6.30.34250 2.3±0.9-1.5——46 2.197.5 6N3 6.30.351508.5-2—— 5.9 5.935 6N4 6.3/12.60.33/0.17250 2.3-1.5——46 2.197.5 6N5P 6.3 2.5±0.59060±3.5-30——450±150 4.5—6N6 6.30.7512030±10-2—— 1.81120±4 6N7P 6.30.83007±2-6——11 3.235 6N8P 6.30.62509-8——7.7 2.620 6N9P 6.30.3250 2.3-8——44 1.670 6N10 6.3/12.60.33/0.1625010.5R k=800Ω——7.7 2.217 6N11 6.30.349016R k=90Ω——21.612.527 6N12P 6.30.918023-7—— 2.4717 6N13P 6.3 2.59080±32-30——R i≤460Ω5—6N15 6.30.4510090R k=90Ω—— 6.8 5.638 6N16B 6.30.4100 6.3±1.9R k=325Ω——5525 6N17B 6.30.4100 3.3±1R k=325Ω——20 3.875 6N17B 6.30.4200 3.3±1R k=325Ω——20 3.875 6N21B-Q 6.30.4200 3.5±1.3R k=330Ω——21 4.290 6J1 6.30.171207R k=200Ω1203300 5.2—6J1B 6.30.21207.5R k=200Ω120 3.5— 4.8—6J2 6.30.17120 5.5R k=200Ω120 5.7130 3.7—6J2B 6.30.2120 5.5R k=200Ω120<6— 3.2—6J3 6.30.32507±3R k=200Ω150<37505—6J4 6.30.325011±3R k=68Ω150<6900 5.7—6NJ4P 6.30.4530010R k=160Ω150 2.5±1—9—6J5 6.30.4530010±4-2150<43509±3—6J8 6.30.22503-2±11400.5—2—6J8P 6.30.32503±1-31000.8— 1.7—6J9 6.30.315016R k=80Ω150<4.5—17.5—6J20 6.30.4515018+6——>3517—6J23 6.30.4415013.5R k=50Ω150<8—15±5—6J23B-Q 6.30.171206±2R k=200Ω120 1.4—6±2—12J1S12.675mA150 1.2~3.5075—— 1.0~2.5—6K1B 6.30.21207.5R k=200Ω120<4— 4.8—6K3P 6.30.32509-3100 2.5±1—2±0.4—6K4 6.30.325010±3R k=68Ω100<6850 4.4—6K5 6.30.325010±3R k=68Ω100<6850 4.4—12K3P 12.60.152509-3100 2.5±1—2±0.4—2P2 1.2/2.460mA/30mA 60 3.5±1.2-3.560<1.2—>0.9—2P3 1.4/2.80.2/0.113516±4-7.590≤3— 2.4—2P19B 2.20.11207.6-590<4— 1.7—2P29 2.20.111203045<1.2— 1.6—4P1S 4.20.3315060±20-3.5150≤6—6—6P1 6.30.525044±11-13250≤740 4.9—6P3P 6.30.925072-14250≤8 4.36—6P4P 6.30.925072-14250≤8—6—6P6P 6.30.4525045-12250≤7524—6P9P 6.30.6530030±10-3150 6.5—11.7—6P13P 6.3 1.320060-19200≤8258.5—6P14 6.30.7625048R k =120Ω250≤7389—6P15 6.30.7630030±8R k =75Ω150<610012256P25B 6.30.4511030±7-8110<4— 4.2—6P30B-Q 6.30.4712030±8R k =330Ω120<2— 4.5—6P31B-Q 6.30.4712030±8R k =330Ω120<3— 3.4—13P1P 130.752642±10026<4 1.57.5—6P27P 6.3 1.537538-14256<7—9—6S6 6.30.5415046±12R k =30Ω150<14834—6T1 6.30.415015±4R k =120Ω120<4606—6A26.30.32503±1-1.51007>0.3>0.3—6F1三极部分10013±5-2——45206F1五极部分17010-2170<4.5400 6.2(2)6F2三极部分15018±6R k =56Ω——58.5406F2五极部分25010±3R k =68Ω110<5.5400 5.2—6G2P二极部分0>0.2——————6G2P三极部分250 1.2-2——91 1.1100WE-300B 30062-61——0.74 5.3WE-300B 35060-74——0.795FU-5103±0.5 1.5k 74-10——— 4.5—FU-5F 12.622±2——-300—— 5.815±357~85FU-7 6.30.660036±12-293004—6±1—FU-13105±0.32k 50±15-100400——4±0.9—FU-17 6.3/12.60.8/0.430023±13—2006— 3.2±17FU-2512.60.4560036±12-293004—6±1—FU-29 6.3/12.6 2.2/1.125036±13-11/-10017513———FU-317.55—————10 3.335FU-32 6.3/12.6 1.6/0.825032±14-10/-100135<5.514——FU-331010±0.83k 100±40-50————35FU-15 4.4/2.20.68/1.3525090±30-14±6200<9— 4.7±1.3—FU-46 6.3 1.25±0.240080±16-40195<2546±1.2—FU-5012.60.7±0.180050-40±15250<7 3.33~5.2—FU-8012.6112k 200—600<200— 5.5±1—FU-811 6.34 1.5k 26±10-20——— 3.6160FU-250F 26.50.581k 150-38±73005—12—6336A 240—— 1.75—EL81 6.3 1.0520050-3.152004 2.5——8550 6.3 1.6600100-35300584510 3.251k 90-145——1.7 3.16CA7 6.3 1.54502*45-20450110.420.450.31.26.36.36.357092100——FD422 6.3 1.560050-6545 5.584510 3.251k 40-175—— 3.16.30.75250 1.2-3——52 1.3686.30.7515030R k =620Ω——0.92 5.456.30.7520024-8.5125 5.27010—6.30.751509.2-5——8.7 4.64018045180.1321020-3210<5.5—11—FC4 6.30.5250 2.2-3—— 2.715406C22D 6.30.13525018R k =75Ω——8.6 6.5566.3 1.6250140-148.86.3 1.6600115-3130045.56.3 1.6250140-148.86.3 1.645090-4568.8PL8121.50.320050-31.52004 2.5——EL34 6.3 1.525090-13.5250——11—EL84 6.30.763002*24-11300————2A3 2.5 2.525060-45——— 5.3—21110 3.25100-70——— 3.6—572B 6.342k 21-20——— 3.6—F-81010 4.5 1.2k 90-20——— 4.2—FU-812 6.34 1.2k 30-30———4.2—58816.30.925072-146—KT1006CY76CX86550g6.9 5.7350 2.75——6.9 5.7250 1.4——R g<1MΩ6.9 5.7300 1.45——R g<1MΩ6.9 5.7—4——7 5.7100 2.5——R g<1MΩ7 5.7250 4.5——R g<2MΩ7 5.7300 2.2——R g<1MΩ7 5.73001——R g<0.5MΩ7 5.7300 1.5——R g<1MΩ7 5.73001——R g<0.5MΩ6.9 5.725013——功率双极管7—300 4.8——R g<1MΩ6.9 5.73006——功放6.9 5.7330 2.75——R g<0.5MΩ6.9 5.7275 1.1——R g<0.5MΩ6.9/13.8 5.7/11.4250 2.5——6.9 5.71302——R g<1MΩ6.9 5.7300 4.2——R g<100kΩ6.9 5.730013——R g<1MΩ7 5.7300 1.6——R g<100kΩ6.9 5.72000.9——R g<1MΩ6.9 5.72500.9——R g<1MΩ6.9 5.72500.9——R g<1MΩ7 5.72501——R g<2MΩ7 5.7200 1.81500.55R g<1MΩ6.9 5.7150 1.21250.4R g<1MΩ7 5.7200 1.81500.9R g<1MΩ6.9 5.71500.91250.7R g<1MΩ7 5.7330 2.51650.55R g<1MΩ7 5.7300 3.51500.96.9 5.7330 3.3165—7 5.7300 3.61500.5R g<0.5MΩ7 5.730012000.2R g<2.2MΩ7 5.7330 2.81400.7R g<500kΩ7 5.7250316000.75R g<1MΩ7 5.7200 3.5——6.9 5.7150 2.5150 1.2R g<300kΩ7 5.7150 1.21500.5R g<1MΩ14.510.825022250.7P o≥0.4W6.9 5.7150 1.21250.3R g<1MΩ6.9 5.7300 4.41400.447 5.730031250.6R g<500kΩ7 5.730031250.6R g<500kΩ13.811.4330 4.41400.441.4/2.80.9/1.8900.490—P o ≥50mW 1.54/3.081.26/2.5215021350.5P o ≥0.5W 2.5 1.820011300.352.4220011200.34.7 3.92507.5250 1.5R g <500k Ω7 5.725012250 2.5R g <500k Ω7 5.740020330 2.7R g <500k Ω7 5.740020300 2.8P o ≥5W 6.9 5.735013310 2.2P o >3.6W 7 5.73309330 1.5P o >2.4W 6.9 5.745014—47 5.7300123002P o >3W 7 5.733012330 1.5R g <1M Ω6.9 5.7155 3.71550.7P o ≥0.75W 7 5.7250 5.52502R g <1M Ω7 5.7250 5.52502R a =2k Ω14.311.71106801P o =0.2~0.6W 7 5.7300123002P o >3W 6.9 5.72508.3250 2.3三极管接法 μ=366.9 5.7250 3.5165 1.8R g <100k Ω6.9 5.7330 1.1110 1.10.3mA/V 为变频互导250 1.5——R g <500k Ω250 2.51750.7括号中(z)为变频互导300 2.7——R g <1M Ω300 2.83000.5————I e >0.8mA 3300.5——330——状态Ⅰ360——状态Ⅱ10.59.5 1.5k 125——P o =150W 12.6—5k 2.5k ——P o =3.5kW 7 5.760025300 3.5F m ≥60MHz 10.59.52k 100400226.9/14 5.7/11.4400625031411.460025300 3.5P o =33W 7/14 5.7/11.4750402257两管U go 不同——1k 50——P o =95W 7.0/14 5.7/11.4500152505P o =7W 10.59.5 3.3k 300——P o =800W 4.8/2.4 4.0/2.0400152504P o ≥11W 6.9 5.775252503P o =55W 13.911.31k 402505P o ≥50W 13.411.83k 450600120P o >600W 6.66 1.2k 40——P o >130W 27.525.22k 160~2504008~12P o ≈200W P o =25W 75.730052501P o =20W P o =100W P o =24W(A类)P o =40W 6.96.96.95.5 5.75.75.75.7(AB1类PP)P o =200W P o =50W 10.59.5——P o =75W(AB 1)6.9 5.7——第二组三极管6.9 5.7——第一组三极管6.9 5.7五极管部分6.9 5.7——三极管部分20 6.3R L =51k 五极管7 5.730015——R g <500k Ω6.9 5.730025——R g <100k Ω7 5.7P o =12单管甲类7 5.7PP(AB 1类)7 5.7P o =12单管甲类7 5.7P o =90PP(AB 1类)7 5.730052501PP(B类)6.9 5.7A类6.9 5.7三极管接法/AB1-PP2.7 2.3三极管10.59.5三极管7 5.7 2.2k 三极管10.59.5 1.5k 三极管6.9 5.8 1.5k 三极管6.9 5.7350束射四极管Po≈160W Po≈180W Po≈130W Po≈5.4A类时,Po≈4W A类时,Po≈100W。
