通风计算公式

矿井通风参数计算手册

2005年九月

前 言

在通风、瓦斯抽放与利用、综合防尘的设计及报表填报过程中，经常需要进行一些计算，计算过程中经常要查找设计手册、规程、细则、文件等资料，由于资料少，给工作带来不便，为加强通风管理工作，增强“一通三防”理论水平，提高工作效率；根据现场部分技术管理人员提出的要求，结合日常工作需要，参考了《采矿设计手册》，《瓦斯抽放细则》、《防治煤与瓦斯突出细则》、《瓦斯抽放手册》，矿井通风与安全，煤矿安全读本等资料，编写了通风计算手册，以便于通风技术管理人员查阅参考，由于时间伧促，错误之处在所难免，请各位给预批评指证。

2005年9月

编 者

目 录

一、通风阻力测定计算公式………………………………1

二、通风报表常用计算公式………………………………7

三、矿井通风风量计算公式………………………………10

四、矿井通风网路解算……………………………………24

五、抽放参数测定…………………………………………16

六、瓦斯抽放设计…………………………………………24

七、瓦期泵参数计算………………………………………26

八、瓦斯利用………………………………………………27

九、综合防尘计算公式……………………………………28

十、其它……………………………………………………30

通风计算公式

一、通风阻力测定计算公式

1、空气比重（密度） 

A： 当空气湿度大于60%时

 =0. 461TP (kg/m3)

当空气湿度小于60%时

 =0. 465TP(1-0.378PP饱) (kg/m3)

P~大气压力(mmHg)

T~空气的绝对温度 (K)

~空气相对湿度 (%)

P饱~水蒸气的饱和蒸气压（mmHg）

B： 当空气湿度大于60%时

 =0. 003484TP (kg/m3)

当空气湿度小于60%时

 =0. 003484TP(1-0.378PP饱) (kg/m3)

P~大气压力(pa)

T~空气的绝对温度 (K)

~空气相对湿度 (%)

P饱~水蒸气的饱和蒸气压（pa）

2、井巷断面（S）

A：梯形及矩形断面

S=H×b (m2)

B：三心拱

S= b×(h+0.26b) (m2)

C：半圆形

S= b×(h+0.39b) (m2)

式中

H 巷道净高（m）

b 梯形、矩形为巷道中宽，拱形为巷宽（m）

h 拱基高（m）

3、巷道周边长

u=cs

s~ 巷道断面积(m2)

c~ 周边系数（梯形4.16，三心拱4.10，半圆形3.84，圆形3.54）

u~巷道周边长(m)

4、巷道风量

Q=SV (km3/s)

Q~巷道风量 m3 /min

V~测风断面平均风速 （m/s）

S~巷道断面，m2

5、动压

h动=gV22 （mmH2O）

~ 空气密度 (kg/m3)

v~ 测点平均风速（m/s）

g~ 重力加速度 （m/s2）

6、巷道风阻

R1~2=2121Qh(千缪)

百米风阻

R100=2121LR×100(千缪)

R1-2~任意两点间的风阻 (千缪)

R100~百米风阻 (千缪)

L1-2~ 任意两点间间距 （m）

Q1-2~任意两点间的巷道风量，m3/s

7、通风阻力

A：压差计法

h1~2=K×h读（gv2211—gv2222）

B： 气压计法

h1~2=K（h1-h2）+(z1-z2) +（gv2211—gv2222）

8、自然风压

h=z（进—回）

A： 均=nn1 B：均=inZZ1

9、井巷通风阻力

（1）摩察风阻

R=3SLU

R~巷道风阻，kg/m7

L~ 巷道长度，m

U~巷道周边长，m

S~巷道断面积，m2

（2）摩察阻力

hf=RQ2=3SLU Q2

hf~摩察阻力, mmh 2o

Q~巷道风量，m3/s

R~巷道风阻，kg/m7

L~ 巷道长度，m

U~巷道周边长，m

S~巷道断面积，m2

二、通风报表常用计算公式

1、矿井等积孔

A=1.19hQ

A~矿井等积孔，m

Q~主扇风量，m3/s

H~主扇负压，Pa

A=0.38hQ

A~矿井等积孔，m

Q~主扇风量，m3/s

H~主扇负压，mmh 2o

多台风机联合运转时

hRrm=niiniiRiQQh11

A=1.19RmhQ

hRrm~多台风机联合运转加权负压， Pa

hRi~单台风机的负压，mmh 2o（Pa）

Qi~单台风机的风量，m3/s

2、扇风机参数的计算

（1）扇风机实际功率

Nc=1000hQ•

Nc~扇风机的实际功率，KW

h~通风机的负压， Pa

Q~通风机的风量，m3/s

（2）扇风机效率

=NNc×100%

Q~风机风量, m3/s

h~风机负压, Pa (可分为静压,全压计算)

Nc~风机实际功率, KW

N~风机轴功率, KW

风机实际效率

3、有效风量

矿井有效风量是指风流通过井下各工作地点（包括独立通风的采煤工作面、掘进工作面、硐室和其它用风地点）实际风量总和，按下式计算

Q有效=iQ采+iQ掘+iQ硐+iQ其它

4、有效风量率是指矿井有效风量与各台主要通风机风量总和之比（C）按下式进行计算

C=100iQQ通有效%

Q通i~第I台通风机实际风量

5、外部漏率

A：外部漏风量是指主要通风机装置及其风井附近地表漏失风量总和，可用各台主要通风机风量总和减去矿井总回风量求得，按下式计算

Q外漏=iQ通-iQ总回

Q外漏~矿井外部漏风量

iQ通~各台主要通风机的风量总和

iQ总回~各台主要通风机总回风量之和

B：矿井外部漏风率是指矿井外部漏风量与各台主要通风机风量之和之比，按下式进行计算

L=100iQQ通外漏%

L ~矿井外部漏风率

6、巷道失修率

A：一般失修率

一般失修巷道长度除以矿井巷道总长度的百分数

d失=%100总失LL

d失 ~巷道失修率，%

L失 ~失修巷道长度，m

L总 ~矿井巷道总长度，m

B：严重失修率

严重失修巷道长度除以矿井巷道总长度的百分数

d严重=%100总严重LL

d严重 ~巷道失修率，%

L严重 ~失修巷道长度，m

L总 ~矿井巷道总长度，m

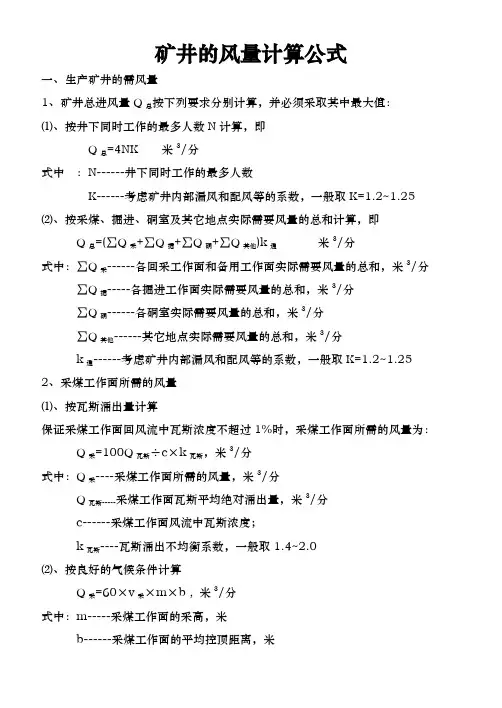

三、矿井通风风量计算公式

1、矿井风量按下式计算，并取其中最大值

（1）按井下同时工作的最多人数计算所

Q矿井=4×N ×K矿通 m3/min

N—井下同时工作的最多人数，人

K矿通 矿井通风系数，1.2~1.25

（2）按采煤、掘井、硐室和其它地点实际需要风量总和计算

Q矿井=（采Q+掘Q+硐Q+其它Q）K矿通

采Q~ 采煤工作面实际需要风量总和，m3/min

掘Q~ 掘进工作面实际需要风量总和，m3/min

硐Q~ 硐室实际需要风量总和，m3/min

其它Q~ 除采煤、掘进、硐室外其它井巷掘实际需要风量总和，m3/min

2、采煤工作面风量计算

采煤工作面实际需要风量，应按矿井各个采煤工作面实际需要风量总和计算：

采Q=niiQ1采+niiQ1采备

Q采i~第i采煤工作面实际需要风量，m3/min

Q采备i~第i采煤备用工作面实际需要风量，m3/min

采煤工作面风量按以下方法计算：

（1）按瓦斯涌出量计算

Q采=100×qcH4采×K采通

Q采—工作面需要风量，m3/min

qcH4采—工作面回风巷风流中瓦斯的平均绝对涌出量，m3/min

K采通—采面瓦斯涌出不均衡通风系数， 机采K采通=1.2~1.6，炮采K采通=1.4~2（参考公司风量计算细则要求）

（2）按工作面温度计算

Q采i=60×N i m3/min

N i—第i个工作面同时工作的最多人数，人

Q采=60×V采×S采

V采i ~第i个工作面风速， m/s

S采i ~第i个工作面平均断面，m2(可按最大和最小控顶距平均值进行计算)

（3）按工作面人数计算

Q采i=4×N i m3/min

N i—第i个工作面同时工作的最多人数，人

（4）按风速进行验算

按最低风速验算，其最低风量为：

Qmin≥15×S采i m3/min （V=0.25 m/s）

Qmin—采煤工作面最低风速时需要风量，m3/min

S采i ~第i个工作面平均断面，m2量为

Qmax≤240×S采i m3/min

Qmax—采煤工作面最高风速时需要风量，m3/min（V=4 m/s）

S采i ~第i个工作面平均断面，m2

3、掘进工作面风量按以下方法计算：

（1）按瓦斯涌出量计算

Q掘=100×qcH4掘×K掘通

Q掘—掘进工作面实际需要风量，m3/min

qcH4掘—掘进工作面瓦斯绝对涌出量，m3/min

K掘通—掘进面瓦斯涌出不均衡通风系数， 机掘K掘通=1.5~2（参考公司风量计算细则要求）

（2）按炸药计算

Q掘i=25×A i m3/min

A i—第i个掘进工作面一次爆破的最大炸药用量，Kg

（3）按局部通风机实际风量计算

Q掘i=Q局机i×Ii m3/min

I i—第i个工作面同时工作的局部通风机台数，台

（4）按工作面人数计算

Q掘i=4×N i m3/min

N i—第i个掘进工作面同时工作的最多人数，人

（5）按风速进行验算

按最低风速验算，其最低风量为：

各个岩巷掘进工作面最低风量
