2桥梁工程识图解析

29
识读桥梁工程图
30
图11-18 梁内钢筋净距（单位：mm）
识读桥梁工程图
普通钢筋及预应力直线形钢筋最小保护层厚度（钢筋外缘或管道外缘至混凝 土表面的距离），后张法构件预应力直线形钢筋最小保护层厚度不应小于其 管道直径的1/2，见表11-2。
表11-2 普通钢筋及预应力直线形钢筋最小保护层厚度(mm)
道路工程制图与识图
识读桥梁工程图
一、识读桥梁工程图 二、识读钢筋混凝土结构物的配筋图 三、斜拉桥
1
识读桥梁工程图
一、识读桥梁工程图 ➢ 思考一：分小组阅读图11-1所示桥梁工程图，试回答以下问题： • （1）桥梁工程各组成部分有哪些？ • （2）桥梁的型式是什么？跨径、孔数、总体尺寸、桥面标高、桥
10
识读桥梁工程图
11
图11-7 所示为某桥的总体布置图
识读桥梁工程图
12
识读桥梁工程图
（三）桥梁的总体布置图 桥梁总体布置图是指导桥梁施工的主要 图样，它主要表明桥梁的型式、跨径、孔数、总体尺寸、桥面宽度、 桥梁各部分的标高、各主要构件的相互位置关系及总的技术说明等， 作为施工时确定墩台位置、安装构件和控制标高的依据。它一般由 立面图（或纵断面图）、平面图和剖面图组成。
(4)分布钢筋。一般用于钢筋混凝土板或高梁结 构中，用以固定受力钢筋的位置，使荷载分布 给受力钢筋，并防止混凝土收缩和温度变化出 现的裂缝。
25
识读桥梁工程图
(5)构造筋。因构件的构造要求和施工安装需要配置的钢筋，如箍筋、 预埋锚固筋、吊环等。如图11-16、图11-17所示。
26
图11-16 钢筋混凝土梁配筋示意图
20
图11-12 混凝土墩身钢筋网
识读桥梁工程图

43
6、栏杆和灯柱
栏杆： 栏杆是保护行人安全的设施，要求坚固耐用；同时有艺术性； 栏杆的设计首先要考虑结构的安全可靠，选材合理； 栏杆柱或栏杆底座要直接与浇注在混凝土中的预埋件焊接以增强抗冲击能力； 同时也要考虑经济适用，工序简单互换方便； 公路桥梁的栏杆要求简洁明快，其所用材料尺寸与比例与主体工程配合，常采用 上扶手、下扶手和栏杆柱组成给行驶的车辆有一个广阔的视野。 城市桥梁的栏杆要注重艺术性与周围环境相协调。
5

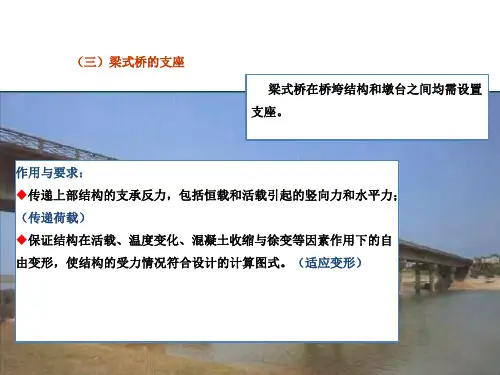

2）弧形支座 弧形支座是将平板支座的上、下摆的平面接触改为弧面接触， 其它完全一样。 这样，反力便能集中传递，梁端也能自由转动，但伸缩时仍要 克服较大的摩阻力，所以仍只适用于较小跨度的梁桥。
6
弧 形 钢 板 支 座 构 造
7
摇轴支座
8
辊轴支座
9
球形支座
1 上支座板；2 下支座板；3 球冠钢衬板；4 球面聚 四氟乙烯板；5 平面聚四氟乙烯板；6 不锈钢板
10
3、钢筋混凝土支座 跨径等于或大于20m的梁式桥，由于荷载大，用钢筋混 凝土摆柱式支座来代替弧形钢板活动支座。
摆柱式支座由两块平面钢板和一个摆柱组成，摆柱 是一个有下有弧形钢板的钢筋混凝土短柱，两侧面设 有齿板，两块平面钢板的相应位置设有齿槽，安装时 应使齿板与齿槽相吻合，钢筋混凝土柱身用C40~C50混 凝土制成。
11
4、橡胶支座 构造简单、加工方便、省钢材、造价低、结构高度低、
安装方便、减振性能好等优点
12
1）板式橡胶支座 变形机理：
➢ 不均匀弹性压缩实现转动； ➢ 剪切变形实现水平位移； ➢ 无固定和活动支座之分. 适用范围：支座反力为3000~10000KN的桥梁。 常用板式橡胶支座都用几层薄钢板或钢丝网作为加劲层。

(4)分布钢筋。一般用于钢筋混凝土板或高梁结
构中，用以固定受力钢筋的位置，使荷载分布 给受力钢筋，并防止混凝土收缩和温度变化出
现的裂缝。
识读桥梁工程图
(5)构造筋。因构件的构造要求和施工安装需要配置的钢筋，如箍筋、 预埋锚固筋、吊环等。如图11-16、图11-17所示。
图11-16 钢筋混凝土梁配筋示意图
识读桥梁工程图
（一）钢筋混凝土结构的基本知识
混凝土是由水泥、砂、石子和水按一定的比例拌和硬化而成的一种人
造石料。把它灌入定形模板中，经振捣密实和养护凝固后就形成坚硬 如石的混凝土构件。混凝土的抗压强度较高，抗拉强度较低，容易因
受拉而断裂，如图11-15所示。
识读桥梁工程图
图11-15 钢筋混凝土简支梁受力示意图
识读桥梁工程图
图11-10 桥墩结构图及桥墩与桥台立体示意图
识读桥梁工程图
识读桥梁工程图
二、识读钢筋混凝土结构物的配筋图
思考二：如何识读图11-12～图11-14？
图11-12 混凝土墩身钢筋网
识读桥梁工程图
图11-13 装配式预应力空心板桥的构造（单位：cm）
识读桥梁工程图
图11-14 装配式斜板钢筋构造示例（单位：cm）
识读桥梁工程图
桥梁下部结构的桥墩与桥台如图11-4所示。
图11-4 桥梁下部结构的桥墩与桥台 （a）桥墩；（b）桥台
识读桥梁工程图
桥梁的截面形式如图11-5所示。
图11-5 桥梁的截面形式 (a)装配式T形梁;(b)箱梁桥横截面
识读桥梁工程图
（一）桥位平面图 桥位平面图是通过地形测量绘出桥位处的道路、
识读桥梁工程图
（四）构件结构图
在总体布置图中，桥梁构件的尺寸无法详细完整地表达，因此需要根据

• 河床断面线(地面线)用粗折线表示；钻孔深度范围 内的土层分层用细折线表示。图的左侧附有标尺， 各土层(砂夹卵石层和粘土层)的深度变化可由标尺 确定。
• 图中标出了设计水位、常水位、低水位的标高数值 分别为579.50m、577.50m和575.40m标高。
• 断面图的下方附有钻孔表，从表中可了解到两钻孔 的里程桩号分别为K2十683.50m和K2十696.50，
在桥梁总体布置图中，由于采用比例较小，桥梁的各部分构件不能详细表 达出来，为了详细地表达构件的形状、大小、钢筋的布置以及构件之间的连接 关系，需采用较大比例画出大样图，这种图称为结构构件图。
桥梁构件图包括构件构造图(模板图)和（钢筋）结构图两种。
43
桥梁构件结构图的内容与特点
1)构件构造图只画构件形状、不画内部钢筋。 2)钢筋结构图主要表示钢筋布置情况，通常又称为构件钢筋构造图。钢筋 结构图一般应包括表示钢筋布置情况的投影图(立面图、平面图、断面图)、钢 筋详图(即钢筋成型图)、钢筋数量表等内容。 3）为突出构件中钢筋配置情况，把混凝土假设为透明体，结构外形轮廓画 成粗实线，尺寸线等用细实线表示。
• 对照横剖面图可知：桥面宽度9m；墩台桩均为两根，其中 心距为6.6m，盖梁宽为10.21m，桥墩桩径为1.2m，柱的 直径为1m，桩顶设置lm高的系梁；桥台的桩、柱直径均为 1m，未设置系梁。图中还示出了伸缩缝以及连接道路和桥 梁的1/4椭圆锥形护坡等。
ቤተ መጻሕፍቲ ባይዱ
横剖面图
• 横剖面图是由两个别面图I—I和Ⅱ-Ⅱ(剖切位置见立面 图)各绘一半合成的。I—I剖面图的剖切位置在两桥墩 之间(观察方向从左向右)，以便清楚地表示桥墩的构造； 右半部分的剖切位置靠近桥台(观察方向从右向左)，以 便清楚地表示桥台的构造。
