桥梁构造与识图工程人员必看PPT课件

桥梁构造与识图工程人员必看PPT课件
• 企口铰 • 扣环式接头
.
横向分段块件的预应力连接
• 预留纵、横向预应力孔道 • 剪力键槽
.
装 配
架立筋
式
短斜筋
T
型
梁
钢筋骨架
桥
纵向防 裂钢筋
箍筋
.
• （2）下翼缘高度加1/2斜坡区，高度约为梁 高的（0.150.20）倍，斜坡宜陡于45。
• 梁端，梁宽与下马蹄同宽
.
3、钢筋构造 • 主梁受力钢筋为预应力筋 • 箍筋 • 锚下局部加强钢筋 • 翼板横向钢筋 • 架立钢筋 • 分布钢筋 • 一般不设斜筋——剪余剪力图
.
4、横向连接
• 钢板连接 • 现浇接缝
.
（一）整体式板桥
• 适用范围——常用在4~8米跨径、不规则 桥梁
• 截面形式——实心板、矮肋板、空心板 • 施工方法——整体现浇
.
双向受力配筋
整体式简支板桥
.
（二）装配式板桥
• 适用范围
装配式板桥梁高与跨径比值
结构类型 钢筋混凝土 预应力混凝土
截面型式
实心 空心 实心 空心 .
l（m） <8
.
.
.
.
.
.
.
.
• 施工方法
先张法——长线预制 后张法——扁锚
• 配筋特点
主要配置纵向抗弯钢筋 抗剪不控制，一般只设箍筋 钢筋砼梁设可设弯起钢筋 预应力筋在底板直线布置 梁端顶板设抗拉钢筋
.
.
.
二、简支梁桥
一、构造类型 • 截面形式
• T形、I形、槽形、箱形
• 块件划分
• 纵向竖缝 • 纵向水平缝 • 横向竖缝 • 纵横向同时分缝
.

桥梁工程图识读(ppt 58张)

桥梁工程图识读(ppt 58张)

(4)分布钢筋。一般用于钢筋混凝土板或高梁结
构中，用以固定受力钢筋的位置，使荷载分布 给受力钢筋，并防止混凝土收缩和温度变化出
现的裂缝。
识读桥梁工程图
(5)构造筋。因构件的构造要求和施工安装需要配置的钢筋，如箍筋、 预埋锚固筋、吊环等。如图11-16、图11-17所示。
图11-16 钢筋混凝土梁配筋示意图
识读桥梁工程图

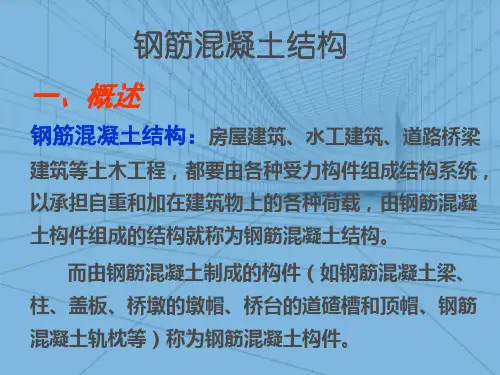

（一）钢筋混凝土结构的基本知识
混凝土是由水泥、砂、石子和水按一定的比例拌和硬化而成的一种人
造石料。把它灌入定形模板中，经振捣密实和养护凝固后就形成坚硬 如石的混凝土构件。混凝土的抗压强度较高，抗拉强度较低，容易因
受拉而断裂，如图11-15所示。
识读桥梁工程图
图11-15 钢筋混凝土简支梁受力示意图
识读桥梁工程图
图11-10 桥墩结构图及桥墩与桥台立体示意图
识读桥梁工程图
识读桥梁工程图
二、识读钢筋混凝土结构物的配筋图
思考二：如何识读图11-12～图11-14？
图11-12 混凝土墩身钢筋网
识读桥梁工程图
图11-13 装配式预应力空心板桥的构造（单位：cm）
识读桥梁工程图
图11-14 装配式斜板钢筋构造示例（单位：cm）
识读桥梁工程图
桥梁下部结构的桥墩与桥台如图11-4所示。
图11-4 桥梁下部结构的桥墩与桥台 （a）桥墩；（b）桥台
识读桥梁工程图
桥梁的截面形式如图11-5所示。
图11-5 桥梁的截面形式 (a)装配式T形梁;(b)箱梁桥横截面
识读桥梁工程图
（一）桥位平面图 桥位平面图是通过地形测量绘出桥位处的道路、
识读桥梁工程图
（四）构件结构图
在总体布置图中，桥梁构件的尺寸无法详细完整地表达，因此需要根据

桥梁识图PPT课件

桥梁识图PPT课件

边安装活动支座。
23.05.2020
8
• 表示桥墩的图样有：
桥墩图 墩帽图 墩帽钢筋布置图
1．桥墩图 桥墩图用来表达桥墩的整体情况，
包括墩帽、墩身、基础的形状、尺寸和材料。
23.05.2020
9
圆端形桥墩 正面图为按照线路方向投射桥墩所得的视图。
圆形墩的桥墩图 正面图是半正面与半3-3剖面的合成视图，
5
23.05.2020
6
• 墩帽位于桥墩的上部，用钢筋混 凝土材料制成，由顶帽和托盘组成。 直接与墩身连接的是托盘，下面小， 上面大，顶帽位于托盘之上，在其上 面设置垫石以便安装桥梁支座。
23.05.2020
7
铁路桥的矩形桥墩， 顶帽上垫石的四周设有排 水坡；
公路桥的圆端形桥Байду номын сангаас， 顶帽上一边高一边低，高的 一边安装固定支座，低的一
墩帽钢筋布置图与墩帽图合画在一起，不必单 独绘制。
23.05.2020 14
桥墩图的阅读
阅读桥墩图的方法和步骤如下：(图14-4) 1．阅读标题栏和附注（说明），了解桥墩的名称、 尺寸单位以及有关施工、材料等方面的技术要求。 2．阅读各视图的名称，弄清获得各视图的投射方向 以及各视图间的对应关系。 3．找出桥墩各组成部分的投影，弄清它们的形状和 大小。 4．综合各部分的形状和大小，以及它们之间的相对 位置，可以想象出桥墩的总体形状和大小。
说明：本图尺寸以cm计
23.05.2020 12
2．墩帽图
用较大的比例单独 画出墩帽图。 正面图和侧面
图中的虚线为材料 分界线，点画线为 柱面的轴线。
23.05.2020 13
3．墩帽钢筋布置图 墩帽钢筋布置图提供墩帽部分的钢筋布

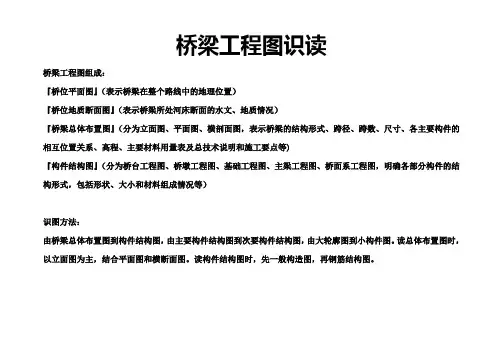

桥梁工程图识读

桥梁工程图识读

桥梁工程图组成：
『桥位平面图』（表示桥梁在整个路线中的地理位置）
『桥位地质断面图』（表示桥梁所处河床断面的水文、地质情况）
『桥梁总体布置图』（分为立面图、平面图、横剖面图，表示桥梁的结构形式、跨径、跨数、尺寸、各主要构件的相互位置关系、高程、主要材料用量表及总技术说明和施工要点等)
『构件结构图』（分为桥台工程图、桥墩工程图、基础工程图、主梁工程图、桥面系工程图，明确各部分构件的结构形式，包括形状、大小和材料组成情况等）
识图方法：
由桥梁总体布置图到构件结构图，由主要构件结构图到次要构件结构图，由大轮廓图到小构件图。

读总体布置图时，以立面图为主，结合平面图和横断面图。

读构件结构图时，先一般构造图，再钢筋结构图。

识图步骤：
先看标题栏和附注：项目名称、相关单位、桥梁名称、类型、主要技术指标、施工说明、比例、尺寸、单位等。

阅读总体布置图：弄清各投影图之间的关系。

先看立面图，了解桥梁结构形式、孔数、跨径大小、墩台形式和数目、总长、总高、高程尺寸、里程桩号、河床断面、地质情况等。

结合平面图、横断面图等，了解桥梁的宽度、人行道尺寸、主梁的断面形式。

阅读各构件结构图：先看一般构造图，了解桥梁各部分结构的具体尺寸和大小。

再将总体布置图与构件结构图结合起来，了解各构件的相互位置和装置尺寸。

最后看钢筋结构图。

桥梁工程图—识读桥跨图

桥梁工程图—识读桥跨图

✓钢筋长度计算
钢筋下料长度计算示例：
l=882
又如图b所示，φ22的4号钢筋长度为728+65×2=858cm，查表6-2、 表6-3得弯钩长度为13.8cm、90°弯转折减长度值为1.7cm，则其计算 长度为：
858+ 2(13.8-1.7)=882.2≈882(cm)
钢筋直径 d/mm
10 12 14 16 18 20 22 25 28 32 36 40
11.3 13.0 15.5 17.5 20.0 22.0 24.0 27.0 30.0 34.5 39.0 43.5
钢筋的标准弯起折减数值
(单位:mm)
钢筋直径/mm 10 12 14 16 18 20 22 25 28 32 36 40
类别
弯起 折减 数值
光圆
45° 90° 45°
--0.8
--
-0.5 -0.9 -0.5
-0.6 -1.1 -0.6
-0.7 -1.2 -0.7
-0.8 -0.9 -0.9 -1.1 -1.2 -1.4 -1.5 -1.7 -1.4 -1.5 -1.7 -1.9 -2.1 -2.4 -2.7 -3.0 -0.8 -0.9 -0.9 -1.1 -1.2 -1.4 -1.5 -1.7
✓钢筋的弯起
钢筋的弯起：受力钢筋中有一部分需要在梁内向上弯起。
这时弧长比两切线之和短些， 其计算长度应减去折减数值。
✓钢筋长度计算
钢筋下料长度计算示例：
如图a所示，φ10 的2号钢筋两端半 圆钩端点的长度为 126cm，弯钩长度 为6.3cm，即钢筋 的长度为：
126+2×6.3=126+12.6=138.6≈139(cm)

桥梁工程施工图识读PPT课件

桥梁工程施工图识读PPT课件
When You Do Your Best, Failure Is Great, So Don'T Give Up, Stick To The End 演讲人：XXXXXX 时 间：XX年XX月XX日
42
30
5、按结构体系划分 梁式桥——主梁受弯 拱桥——主拱受压 刚架桥——构件受弯压 缆索承重——缆索受拉 组合体系——几种受力的组合
31
32
33
34
35
36
6、按跨越方式 固定式的桥梁 开启桥 浮桥 漫水桥
37
38
7、按施工方法 整体施工桥梁——上部结构一次浇筑而成 节段施工桥梁——上部结构分节段组拼而 成
中承式（ 1 2）——兼有两者的特点
22
23
24
25
26
27
28
3、按桥梁用途来划分 公路桥、 铁路桥、 公路铁路两用桥 农桥、 人行桥、 运水桥(渡槽)、 其它专用桥梁(如通过管路、电缆等)
29
4、按材料来划分 木桥、 钢桥、 圬工桥(包括砖、石、混凝土桥)、 钢筋混凝土桥、 预应力钢筋混凝土桥
2.江阴长江大桥 它被誉为“中国第一桥”，江阴长江 大桥位于江苏省江阴市西山和靖江市十圩港之间，大桥主 跨1385米、5万吨级轮船可顺利通过，是我国第一、世 界第四大悬索桥。
9
斜拉桥
3.岳阳洞庭湖大桥 它是中国最长的公路桥，岳阳洞庭 湖大桥横跨东洞庭湖区，全长10174. 2米，主桥梁长 5747.8米，是我国第一座三塔双索面斜拉大桥。 4.南京长江二桥 该桥628米主跨跨径居同类桥型中国 第一，世界第三。位于现长江大桥下游11公里处，全长 21.197公里，全线按双向六车道高速公路标准建设。 5.上海杨浦大桥 1993年9月建成，桥总长7553.2 米，主桥长1172米，主跨602米，主塔高208米，为斜 拉桥中之最。

桥梁工程识图

桥梁工程识图

5 构件结构图
明确各部分构件的结构形式，包括形状、大小和材料组成情况等。
(1).表示方法
1).桥台工程图：
①.桥台一般构造图：立面、平面、侧面 立面：采用剖切法，表示桥台形状、长度与高度方向的位置、尺 寸和高程。 平面：采用掀开法，表达桥台各部分相对位置、形状、长度与宽 度方向尺寸。 侧面：由台前图和台后图各取一半合并而成，表达桥台各部分相 对位置、形状、长度与宽度方向尺寸。
1 引言
(1).桥梁工程图的组成
指供公路、城市道路、 铁路、渠道、管线等跨 越水体、山谷或彼此间 相互跨越的工程构筑物， 是交通运输中重要的组 成部分。
桥位平面图 桥位地质断面图
桥梁总体布置图
立面图 平面图 横剖面图
构件构图
桥台工程图 桥墩工程图 基础工程图 主梁工程图 桥面系工程图
2 桥位平面图
②.钢筋结构图： 钢筋种类和样式：
钢筋数量表：
2).桥墩工程图：
①.桥墩一般构造图：立面、平面、侧面 立面：采用剖切法，表示桥墩形状、长度与高度方向的位置、尺 寸和高程。 平面：采用掀开法，表达桥墩各部分相对位置、形状、长度与宽 度方向尺寸。 侧面：表达桥墩各部分相对位置、形状、长度与宽度方向尺寸。
4 桥梁总体布置图
表示桥梁的结构形式、跨径、跨数、尺寸、各主要构件的相互位置关 系、高程、主要材料用量及总技术说明和施工要点等。
(1).表示方法
1).立面图的表示：
采用全剖面图或半剖面图绘制。
上部结构：表示桥梁上部的结构形式、跨径设置、桥面高程、里程 桩号等。 下部结构：表示桥梁下部的墩台及基础的结构形式、高程、深度及 简要的河床断面水文地质情况。
2).平面图的表示：
采用分层掀开法绘制。

路桥工程施工图识图PPT[精品课件]

路桥工程施工图识图PPT[精品课件]
也就是整条曲线的终点。
例：
图中路段全线长（ ）米，图中平曲线（有/无）缓和曲线，JD6圆曲线半径是 （ ），曲线长（ ）米，JD6至曲线距离（即外距E）是（ ）米。 表示 （）
二、路线平面图——平曲线
4、平曲线：是路线平面图线的简称，它由直线、圆弧曲
线（简称圆曲线）和缓和曲线组成，这三者称为路线平面线 形三要素。
第四篇 路桥工程施工图 (线路）
目录
▪ 项目一 道路路线工程识读 ▪ 任务一 道路认知 ▪ 任务二 公路路线工程图识读 ▪ 任务三 城市道路路线工程图识读 ▪ 任务四 公路路面、排水防护工程识读 ▪ 项目二 涵洞工程图识读 ▪ 任务一 涵洞的认知 ▪ 任务二 涵洞工程图识读 ▪ 项目三 桥梁与隧道工程图识读 ▪ 任务一 桥梁的认知 ▪ 任务二 钢筋混凝土桥梁工程图识读 ▪ 任务三 隧道工程图识读
一.道路平面总体设计图
▪ 3、 表达的内容
▪ ⑴ 地形部分 ▪ ① 比例：为了清晰地表达图样，根据地形起伏变化程度
不同，一般山岭区为1：2000，丘陵区和平原区采用1： 5000。
▪ ② 方向：为了表示地区的方位和路线的走向，地形图上 需画出测量坐标网或指北针。
▪ ③ 地形：地形的起伏变化及其变化程度用等高线来表示， 相邻两根等高线之间的高差为2m，每隔四条较细的等高 线就应有一条较粗的等高线，并标有相应的高程数字。
教材p159平面线位图
二、路线平面图
为了减少转弯时产生的离心力，减缓离心力变化的速 度，将在路线横断面外侧逐渐加高——超高
一、道路平面总体设计图
道
路
工
二、路线平面图
程
图
主 要
三、路线纵断面图
内
容
纵断面图

第6章 桥梁工程精品PPT课件

第6章 桥梁工程精品PPT课件

⑵类型：简支梁式、连续梁式、伸臂梁式
连续梁式
伸臂梁式
简支梁桥
⑶.截面形式
实心 板式
空心 板式
T形梁式截面
箱形截面
⑷.著名桥梁工程
飞云江桥位于浙江省瑞安县、跨飞云江。是目前中国最大跨度的预应力混凝土简 支梁桥。
目前世界最大跨度的预应力混凝土简支梁桥为 奥地利的ALM桥，跨度为76m，建于1977年。
第六章 桥梁工程
Chapter 6 bridge engineering
引言
1. 桥梁工程的概念
指供公路、城市道
路、铁路、渠道、
管线等跨越水体、
山谷或彼此间相互
我国在桥梁建造史上，具有重要
跨越的工程构筑物， 的地位。公元前1184年，周文王时期，
是交通运输中重要 的组成部分。
在渭河上架设浮桥，据《诗经大雅大 明》记载，这是我国最早的大河桥梁。
拱上建筑（拱上结构）包括桥 面系和向主拱圈传递荷载的构 件或填充物。分为空腹式、实 腹式。
绍兴拜王桥
（2）拱桥的主要优点
• 跨越能力较大。钢筋混凝土拱桥目前在世界最大跨度为390m， 石拱桥为155m，钢拱桥为518m。
• 材料就地取材，与钢桥和钢筋混凝土梁式桥相比，可节省大 量的钢材和水泥。
根据其使用任务、性质和将来发展的需要， 全面贯彻安全、经济、适用和美观的方针。 满足四个方面的要求：
①使用上的要求 ②经济上的要求.2 桥梁工程设计要点
1.桥位选定
桥位在服从路线总方向的前提下，选在河道 顺直、河床稳定、水面较窄、水流平稳的河段。
2.确定桥梁总跨径与分孔数
• 能耐久，养护、维修费用少。 • 外形美观 • 构造较简单
公路桥

桥梁工程图识读

桥梁工程图识读
道路工程制图与识图
＞思考一：分小组阅读图11 -1所示桥梁工程图，试回答以下问题:
•(1)桥梁工程各组成部分有哪些？
•(2)桥梁的型式是什么？跨径、孔数.总体尺寸.桥面标高、桥
面宽度具体是怎么识读.各主要构件的相互位置关系分别是什么？
•(3)Байду номын сангаас墩结构.桥台结构各是什么形式?
桥梁通常由上部结构（主梁或主拱圈和桥面系）.下部结构（桥
墩.桥台和基础）及附属结构（栏杆、灯柱.护岸.导流结构等）三
部分组成。如图11-2所示。
桥梁上部结构基本组成如图11・3所示。
桥梁下部结构的桥墩与桥台如图11・4所示。
锥坡
台帽
台身
(a)桥
(b)桥台
桥梁的截面形式如图所示。
*
/
/
/
/
/
■
(a)
(b)
11-5桥梁的截面形式
(a)装配式T形梁;
(b)箱梁桥横截
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.桥台结构图 桥台属于桥梁的下部结构，主要是支承上部的板梁，并
承受路堤填土的水平推力。如图11-9所示。
识读桥梁工程图
图11-9 桥台结构图及立体示意图
识读桥梁工程图
➢ 2. 桥墩构造图 桥墩和桥台一样同属桥梁的下部结构，其作用是将 相邻两孔的桥跨连接起来，如图11-10所示为该桥所用的轻型钢 筋混凝土薄壁桥墩，该桥墩由墩帽及挡块、支座垫石、墩身、承 台、桩基等组成。
识读桥梁工程图
图11-15 钢筋混凝土简支梁受力示意图
识读桥梁工程图
1.钢筋的分类和作用钢筋按其在整个构件中所起的作用不同，可分为 下列几种：
(1)受力钢筋(主筋)。用来承受拉力或压力的钢筋，用于梁、板、柱等 各种钢筋混凝土构件。
(2)箍筋(钢箍)。用以固定受力钢筋的位置，并承受一部分剪力或扭力。 (3)架立钢筋。一般用于钢筋混凝土梁中，用来固定箍筋的位置，并 与梁内的受力筋、箍筋一起构成钢筋骨架。
识读桥梁工程图
图11-17 钢筋混凝土板配筋示意图
识读桥梁工程图
2.钢筋的级别和符号 《钢筋混凝土用钢》（GB 1499—2007）中，常用钢筋按照屈服强度 特征值和品种不同分类见表11-1。
表11-1 钢筋的级别和符号
识读桥梁工程图
3.混凝土的等级和钢筋的保护层 混凝土按其抗压强度分为不同的等级，普通混凝土分C15、C20、 C25、C30、C35、C40、C45、C50、C55、C60、C65、C70、 C75、C80十四个等级。数字越大，混凝土的抗压强度越高。 为了保护钢筋，防止钢筋锈蚀及加强钢筋与混凝土的粘结力，钢筋必 须全部包在混凝土中，因此钢筋边缘至混凝土表面应保持一定的厚度， 称为保护层，此厚度称为净距，如图11-18所示。
识读桥梁工程图
图11-6 桥位平面图
识读桥梁工程图
（二）桥位地质断面图 桥位地质断面图是根据水文调查和地质钻探所 得的资料，绘制的河床地，包括河床断面线、地质分界线，特殊水位线（最高水位、常 水位和最低水位）。如图11-7所示。
地质断面图为了显示地质和河床深度变化情况，特意把地形高度(标 高)的比例较水平方向比例放大 数倍画出。如图11-8所示，地形高度 的比例采用1∶ 200，水平方向比例采用1∶500。
识读桥梁工程图
（一）桥位平面图 桥位平面图是通过地形测量绘出桥位处的道路、 河流、水准点、钻孔及附近的地形和地物，以便作为桥梁设计、 施工定位的依据。其作用是表示桥梁与路线所连接的平面位置， 以及桥位处的地形、地物等情况，其图示方法与路线平面图相同， 只是所用的比例较大。 如图11-6所示，为某桥的桥位平面图。
(4)分布钢筋。一般用于钢筋混凝土板或高梁结 构中，用以固定受力钢筋的位置，使荷载分布 给受力钢筋，并防止混凝土收缩和温度变化出 现的裂缝。
识读桥梁工程图
(5)构造筋。因构件的构造要求和施工安装需要配置的钢筋，如箍筋、 预埋锚固筋、吊环等。如图11-16、图11-17所示。
图11-16 钢筋混凝土梁配筋示意图
识读桥梁工程图
图11-7 所示为某桥的总体布置图
识读桥梁工程图
识读桥梁工程图
（三）桥梁的总体布置图 桥梁总体布置图是指导桥梁施工的主要 图样，它主要表明桥梁的型式、跨径、孔数、总体尺寸、桥面宽度、 桥梁各部分的标高、各主要构件的相互位置关系及总的技术说明等， 作为施工时确定墩台位置、安装构件和控制标高的依据。它一般由 立面图（或纵断面图）、平面图和剖面图组成。
识读桥梁工程图
➢ 1.立面图 立面图主要表示桥梁的特征和桥型，若桥梁左右对称，立面图 常采用半立面图和半纵剖面图合并而成。本图所示桥梁的纵坡为0.34%， 立面采用全立面图。
➢ 2.平面图 桥梁的平面图是从上向下投影得到的桥面俯视图。 ➢ 3.横剖面图 桥梁的横剖面图由中跨Ⅰ—Ⅰ剖面图和边跨Ⅱ—Ⅱ剖面图各
图11-12 混凝土墩身钢筋网
识读桥梁工程图
图11-13 装配式预应力空心板桥的构造（单位：cm）
识读桥梁工程图
图11-14 装配式斜板钢筋构造示例（单位：cm）
识读桥梁工程图
（一）钢筋混凝土结构的基本知识 混凝土是由水泥、砂、石子和水按一定的比例拌和硬化而成的一种人
造石料。把它灌入定形模板中，经振捣密实和养护凝固后就形成坚硬 如石的混凝土构件。混凝土的抗压强度较高，抗拉强度较低，容易因 受拉而断裂，如图11-15所示。
取一半合成的。 ➢ 4.资料表 资料表反映了桥梁起终点、墩台中心处的桩号、地面高程、设
计高程、坡度及坡长等。
识读桥梁工程图
（四）构件结构图
在总体布置图中，桥梁构件的尺寸无法详细完整地表达，因此需要根据 总体布置图采用较大的比例把构件的形状、大小完整表达出来，以作为 施工的依据，这种图称为构件结构图，简称构件图或构造图。

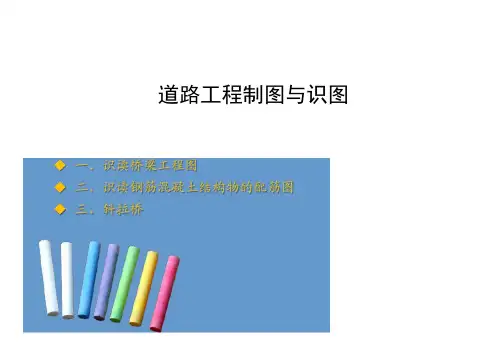

道路工程制图与识图
识读桥梁工程图
一、识读桥梁工程图 二、识读钢筋混凝土结构物的配筋图 三、斜拉桥
识读桥梁工程图
一、识读桥梁工程图 思考一：分小组阅读图11-1所示桥梁工程图，试回答以下问题： • （1）桥梁工程各组成部分有哪些？ • （2）桥梁的型式是什么？跨径、孔数、总体尺寸、桥面标高、桥
图11-2 桥梁的基本组成
识读桥梁工程图
桥梁上部结构基本组成如图11-3所示。
图11-3 桥梁上部结构概貌
识读桥梁工程图
桥梁下部结构的桥墩与桥台如图11-4所示。
图11-4 桥梁下部结构的桥墩与桥台 （a）桥墩；（b）桥台
识读桥梁工程图
桥梁的截面形式如图11-5所示。
图11-5 桥梁的截面形式 (a)装配式T形梁;(b)箱梁桥横截面
面宽度具体是怎么识读、各主要构件的相互位置关系分别是什么？ • （3）桥墩结构、桥台结构各是什么形式？
识读桥梁工程图
图11-1 桥梁各组成部分示意图
识读桥梁工程图
桥梁通常由上部结构（主梁或主拱圈和桥面系）、下部结构（桥墩、 桥台和基础）及附属结构（栏杆、灯柱、护岸、导流结构等）三部分 组成。如图11-2所示。
➢ 3.预应力钢筋混凝土空心板构造图 预应力钢筋混凝土空心板是该 桥梁上部结构中最主要的受力构件，它两端搁置在桥墩和桥台上， 如图11-11所示。
识读桥梁工程图
图11-10 桥墩结构图及桥墩与桥台立体示意图
识读桥梁工程图
识读桥梁工程图
二、识读钢筋混凝土结构物的配筋图 思考二：如何识读图11-12～图11-14？
